方形外壳单孔手动削笔器结构设计

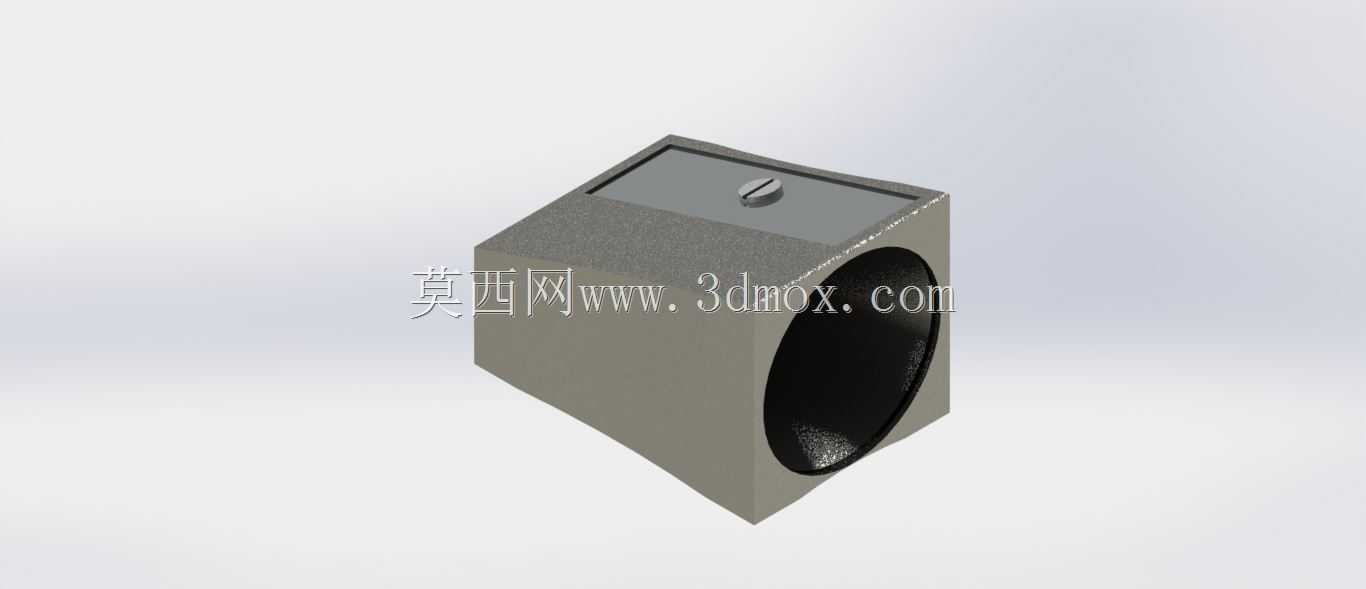

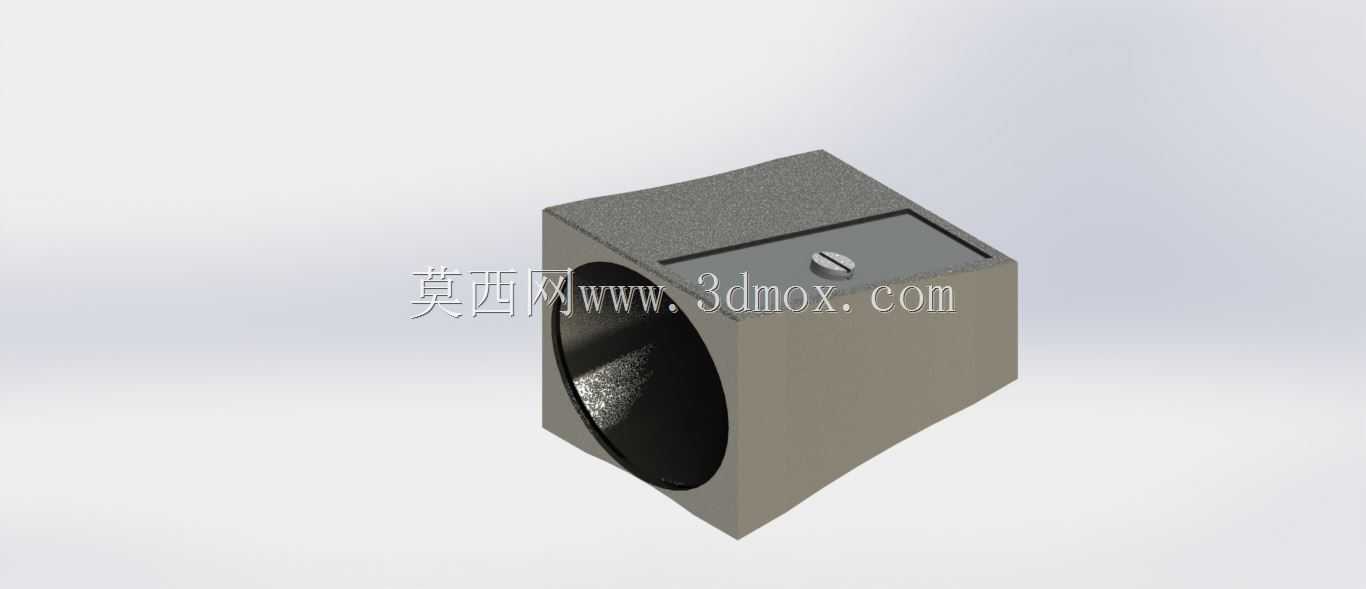

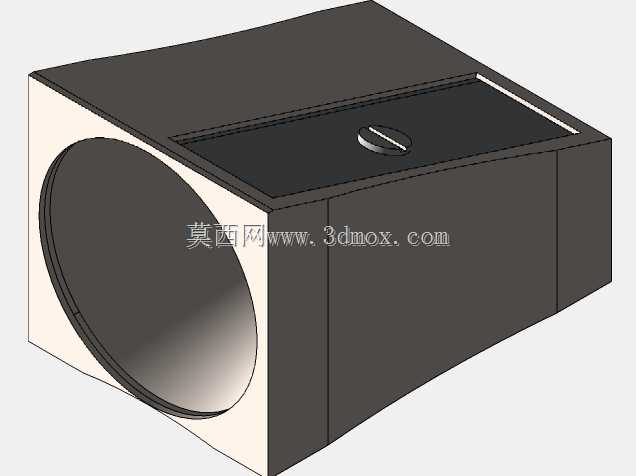

　　这款手动削笔工具的三维结构设计，核心围绕日常文具使用场景的实际需求展开，在结构排布上优先考虑握持稳定性与切削效率的平衡。整体采用方正的块式外壳结构，区别于传统圆形卷笔刀的弧面造型，方正外壳在放置时不易滚落，桌面摆放的稳定性更强，同时握持时棱角处做了微小的圆弧过渡，不会出现硌手的问题，适配学生、办公人员日常手持操作的施力角度。从功能实现逻辑来看，核心切削组件采用内嵌式安装，锥形的铅笔导入腔直接对接刀片固定位，刀片通过两个微型螺丝锁紧在外壳的定位槽内，定位槽的角度经过反复校准，确保铅笔插入后转动时，刀刃与铅笔锥面的贴合角度稳定在22度左右，这个角度下切削出的铅笔笔尖长度适中，既不会因为角度过陡导致笔尖过细易断，

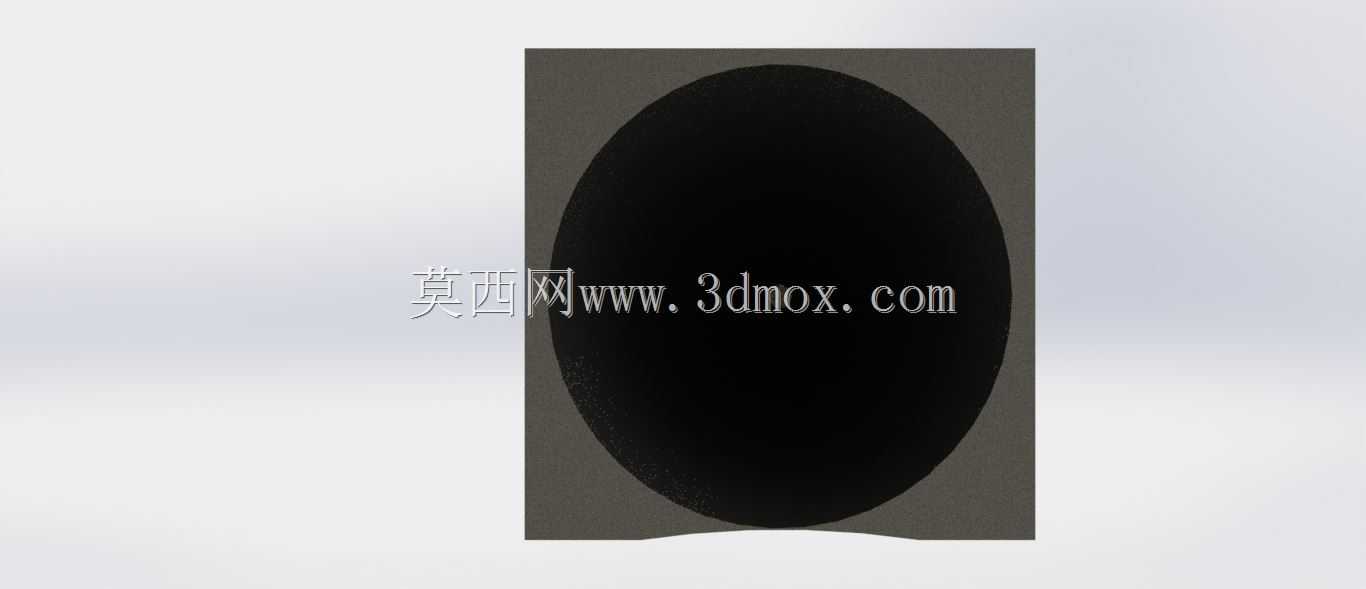

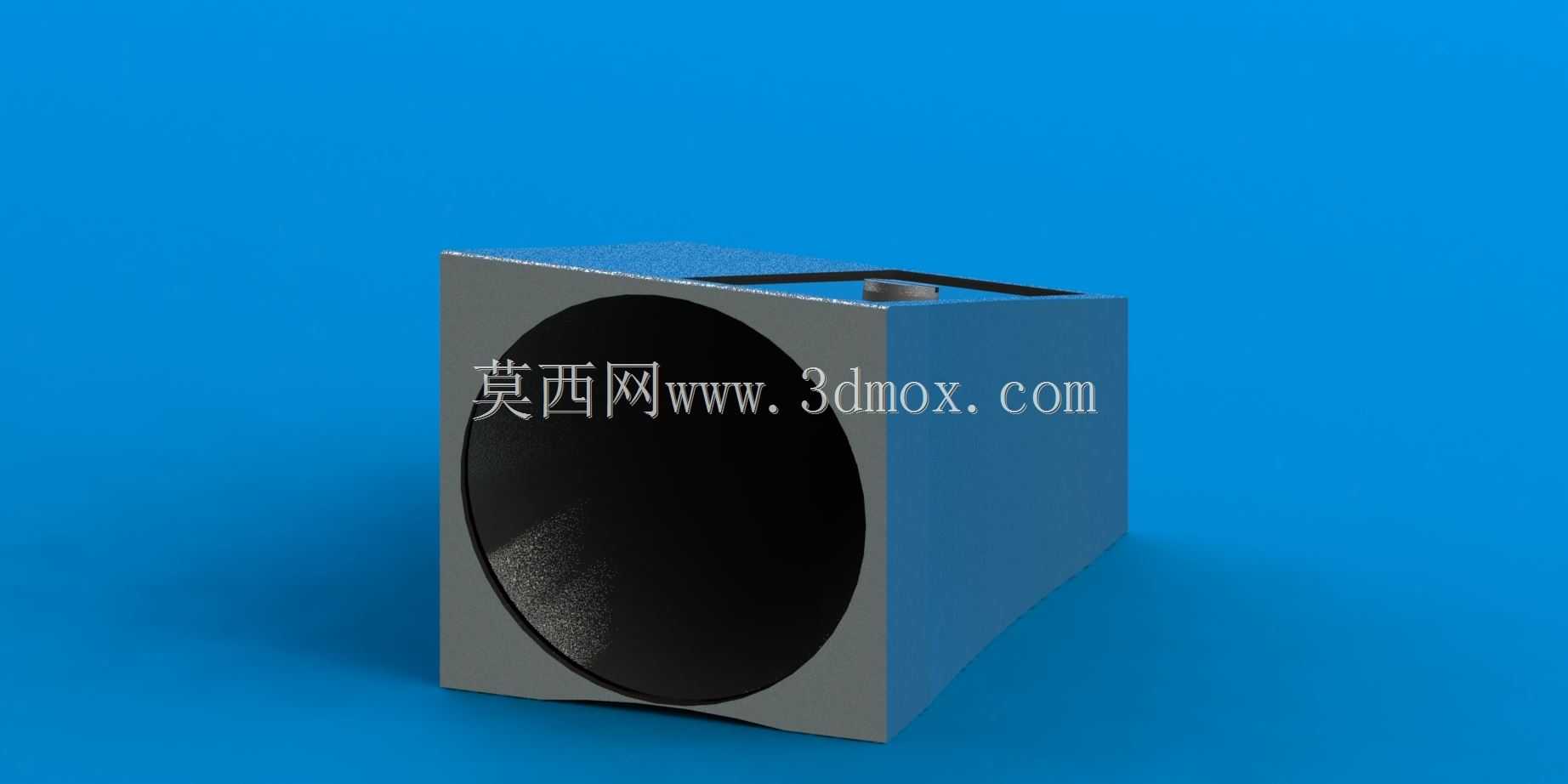

　　也不会因为角度过平导致切削量过大浪费笔芯。外壳的进笔端做了大直径的圆形开口，开口边缘做了0.5mm的圆角处理，避免锋利边缘划伤手指，开口内部的锥形腔深度设置为25mm，能够适配市面上绝大多数直径7-8mm的标准木质铅笔，腔体内壁做了细微的防滑纹路，当铅笔插入转动时，不会出现笔身打滑空转的问题。出屑腔与切削腔直接连通，方正的外壳内部预留了足够的储屑空间，单次储屑量可以满足10-15次削笔需求，不需要频繁倾倒笔屑，顶部开设的狭长观察口可以直接看到内部储屑量，方便使用者及时清理。在安装边界的设计上，整体外形尺寸控制在40mm×40mm×60mm的范围内，这个尺寸既不会因为体积过大占用过多桌面空间，也不会因为体积过小导致握持施力不便，

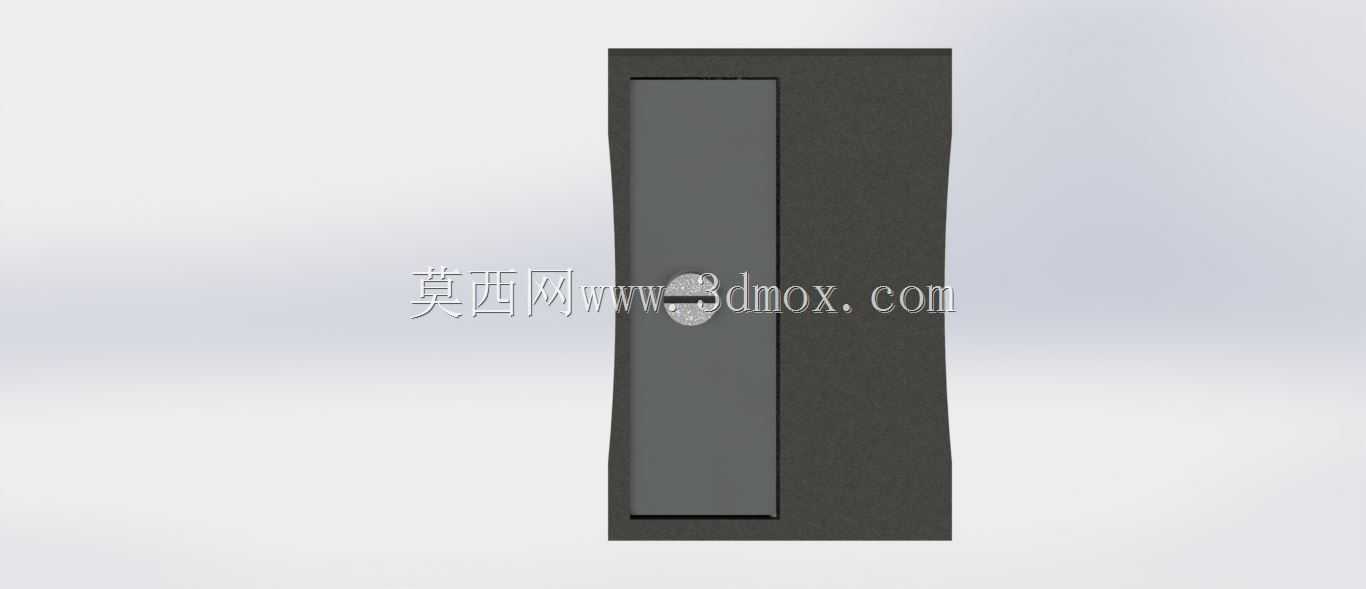

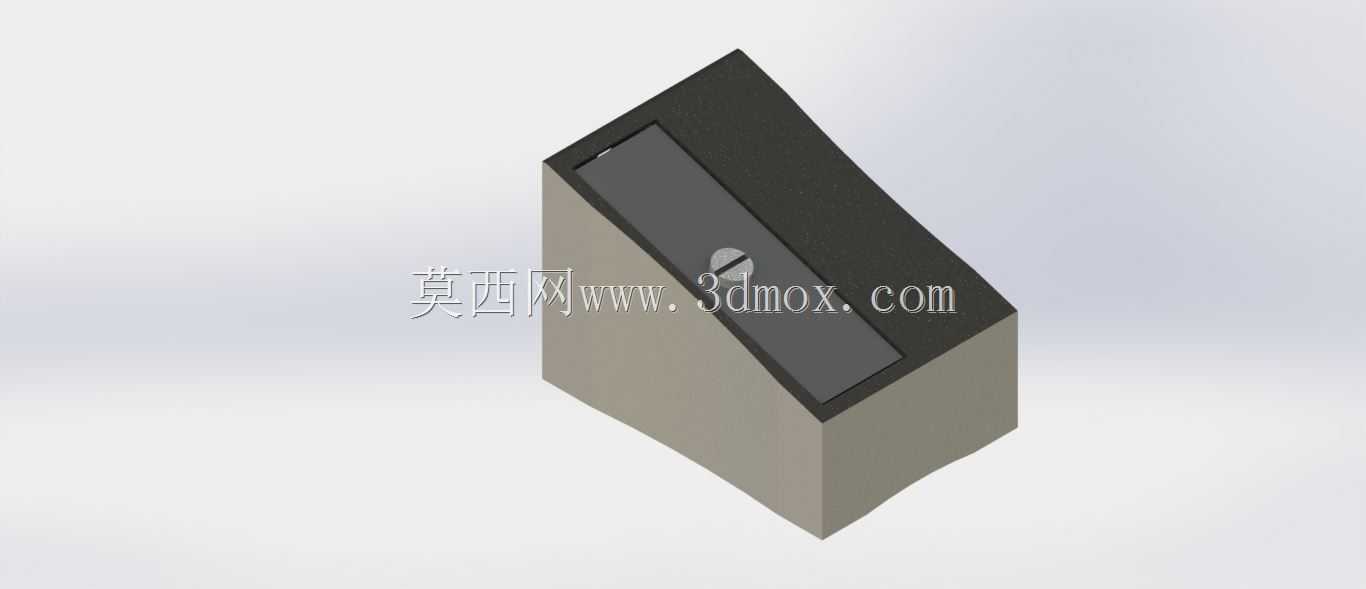

　　外壳壁厚设置为2mm，采用常规硬质塑料注塑成型的壁厚标准，既保证结构强度，也不会造成材料浪费。刀片选用标准的高速钢文具刀片，长度18mm，宽度6mm，厚度0.3mm，刀片安装位的定位柱高度设置为1mm，刚好卡住刀片上的安装孔，避免刀片在使用过程中出现移位，锁紧螺丝采用M1.2的微型自攻螺丝，拧紧后螺丝头部完全沉于外壳的沉孔内，不会突出外壳表面影响握持。从实际使用的场景适配来看，这款结构除了满足日常学生削铅笔的需求，也适配办公场景下素描、绘图类铅笔的切削需求，切削角度的一致性较好，削出的笔尖同心度高，不会出现偏芯的问题。设计过程中特意规避了传统卷笔刀常见的刀片移位、笔屑卡滞、外壳易开裂等问题，所有受力部位都做了局部加厚处理，

　　比如刀片固定位的外壳壁厚增加到3mm，承受铅笔转动时的侧向力，长期使用也不会出现固定柱断裂的问题。进笔口的边缘做了向内的翻边结构，进一步提升开口处的结构强度，即使不小心从桌面跌落，也不容易出现开口开裂的情况。内部的锥形腔与外壳采用一体化成型结构，没有拼接缝隙，笔屑不会卡在缝隙中造成清理困难，出屑的通道做了顺滑的圆弧过渡，切削产生的笔屑会直接滑入储屑腔，不会在通道内堆积卡滞。整体结构没有多余的复杂零件，总共只有外壳、刀片、两个固定螺丝四个零件，装配工序简单，适合大批量注塑生产，零件的公差配合要求符合常规文具产品的生产精度，不需要过高的加工精度就能实现稳定的使用效果，生产装配的良率可以控制在较高水平。在人机交互的细节上，外壳的外表面做了细微的磨砂纹理处理，手持施力转动时摩擦力足够，即使手上有轻微的汗渍也不会出现打滑的问题，整体重量控制在30g左右，放在笔袋中携带不会产生过多的负重，也不会因为重量过轻导致削笔时稳定性不足。
