带网格加强筋圆角塑料盒盖结构设计

　　这款塑料盒盖的结构设计，核心围绕日常储运、小型元器件收纳场景的使用痛点展开，在常规盒盖的基础上做了结构优化，适配多数硬质塑料注塑成型的工艺要求，同时兼顾使用过程中的抗形变、抗磕碰性能。从实际使用场景来看，这类盒盖多用于小型电子元器件收纳盒、精密小零件周转盒、日常储物塑料盒的上端封合，日常使用中频繁开合、堆叠受压、边角磕碰是最常见的失效诱因，常规平板式塑料盒盖在长期使用后容易出现中部下凹变形、边角磕碰碎裂、盖合后翘曲密封不严的问题，这款结构正是针对这些问题做了针对性的设计调整。整体外形采用带圆角的长方体轮廓，边缘做了大圆弧过渡，没有尖锐棱角，既避免注塑过程中应力集中导致的成型缺陷，也能在日常拿取时避免划手，

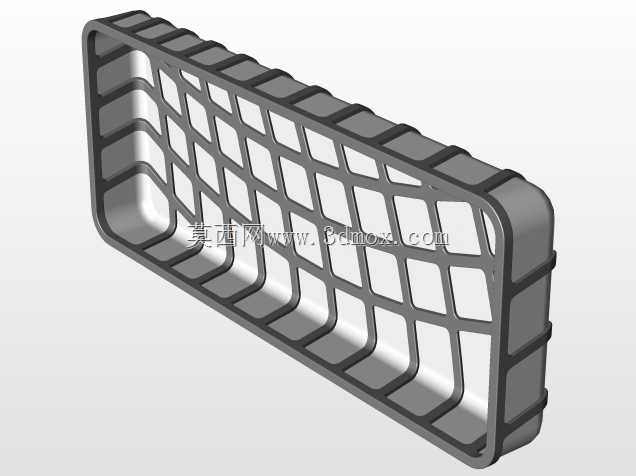

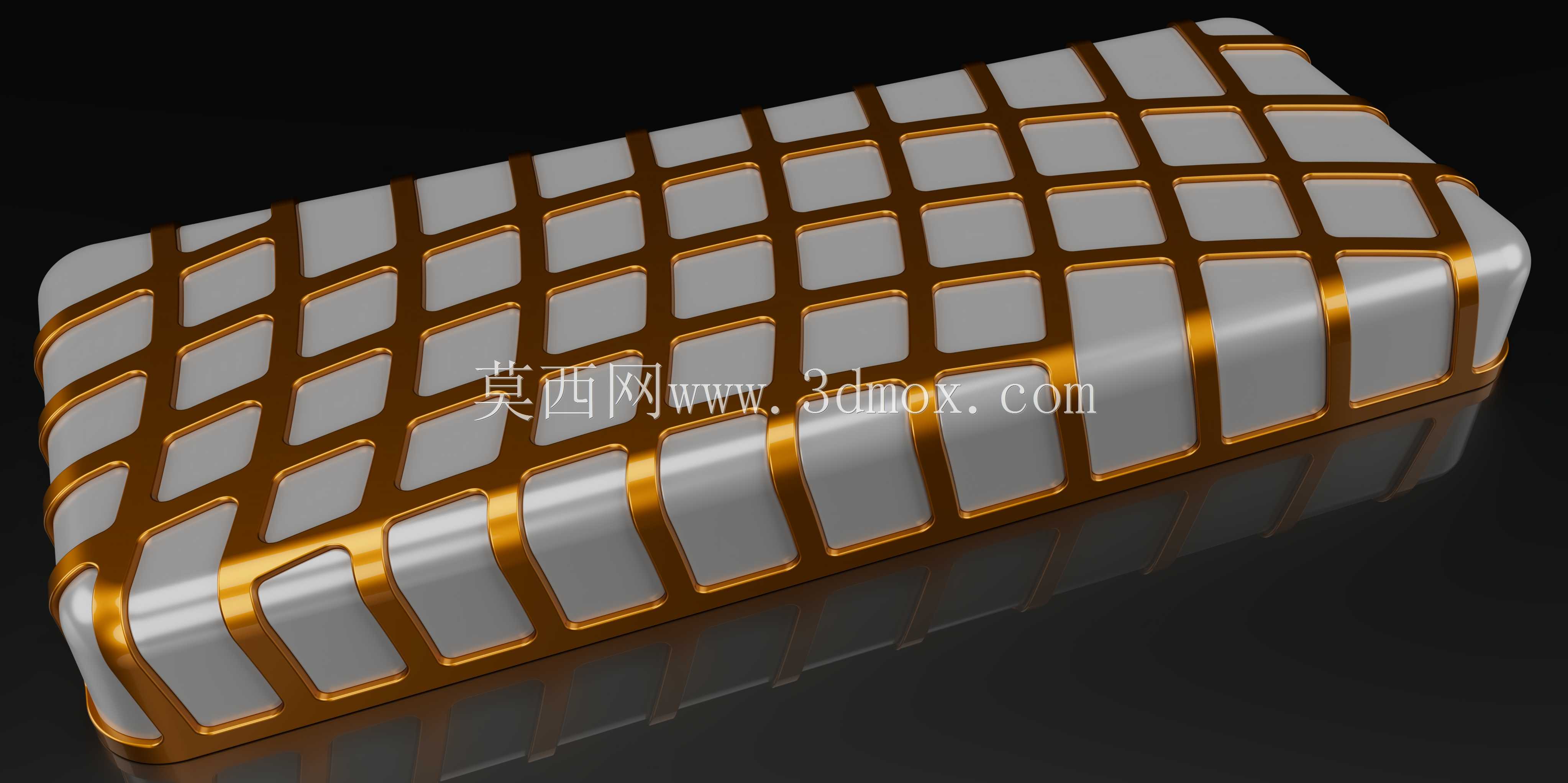

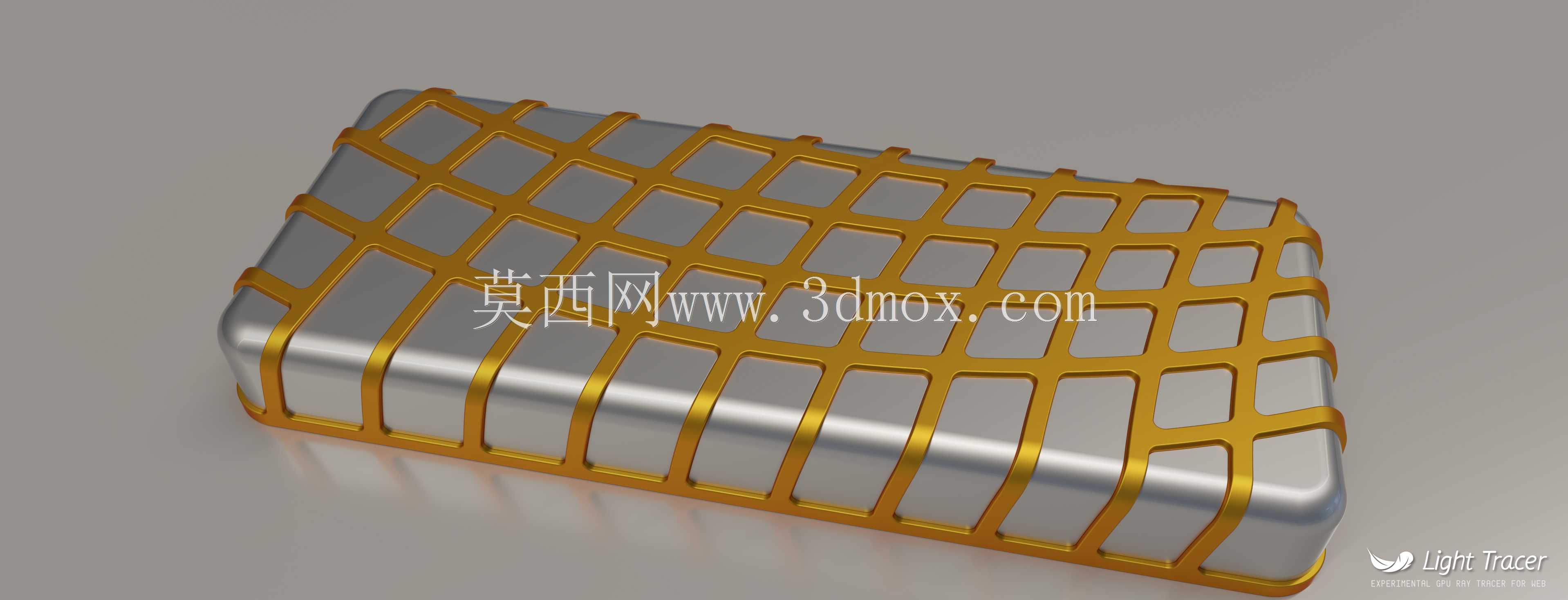

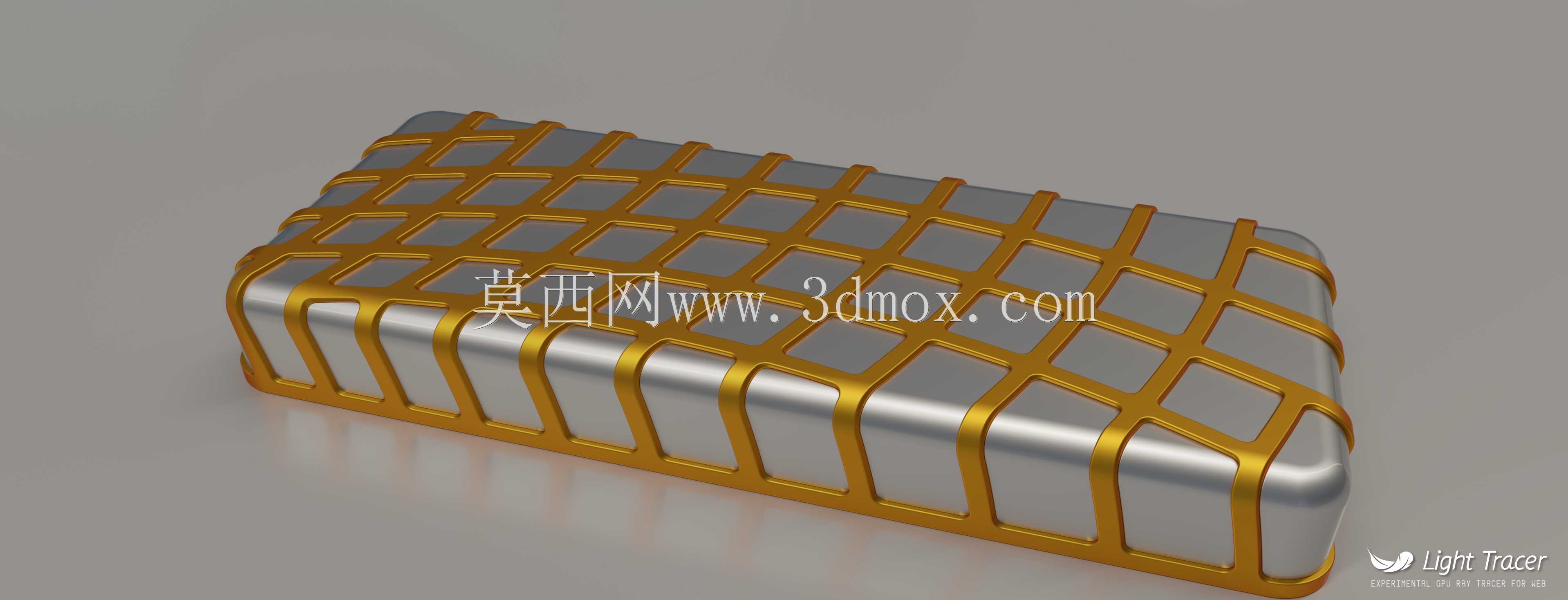

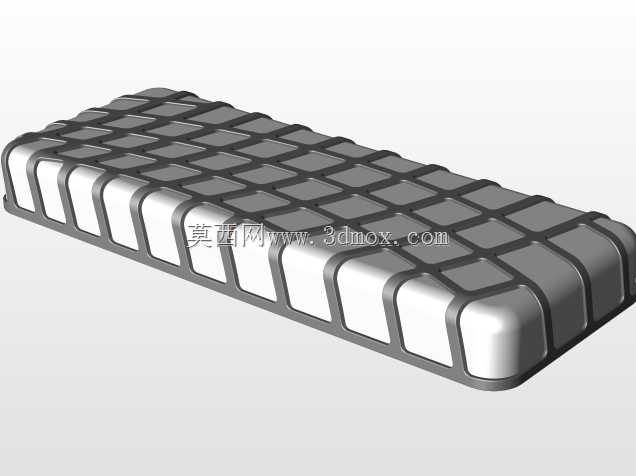

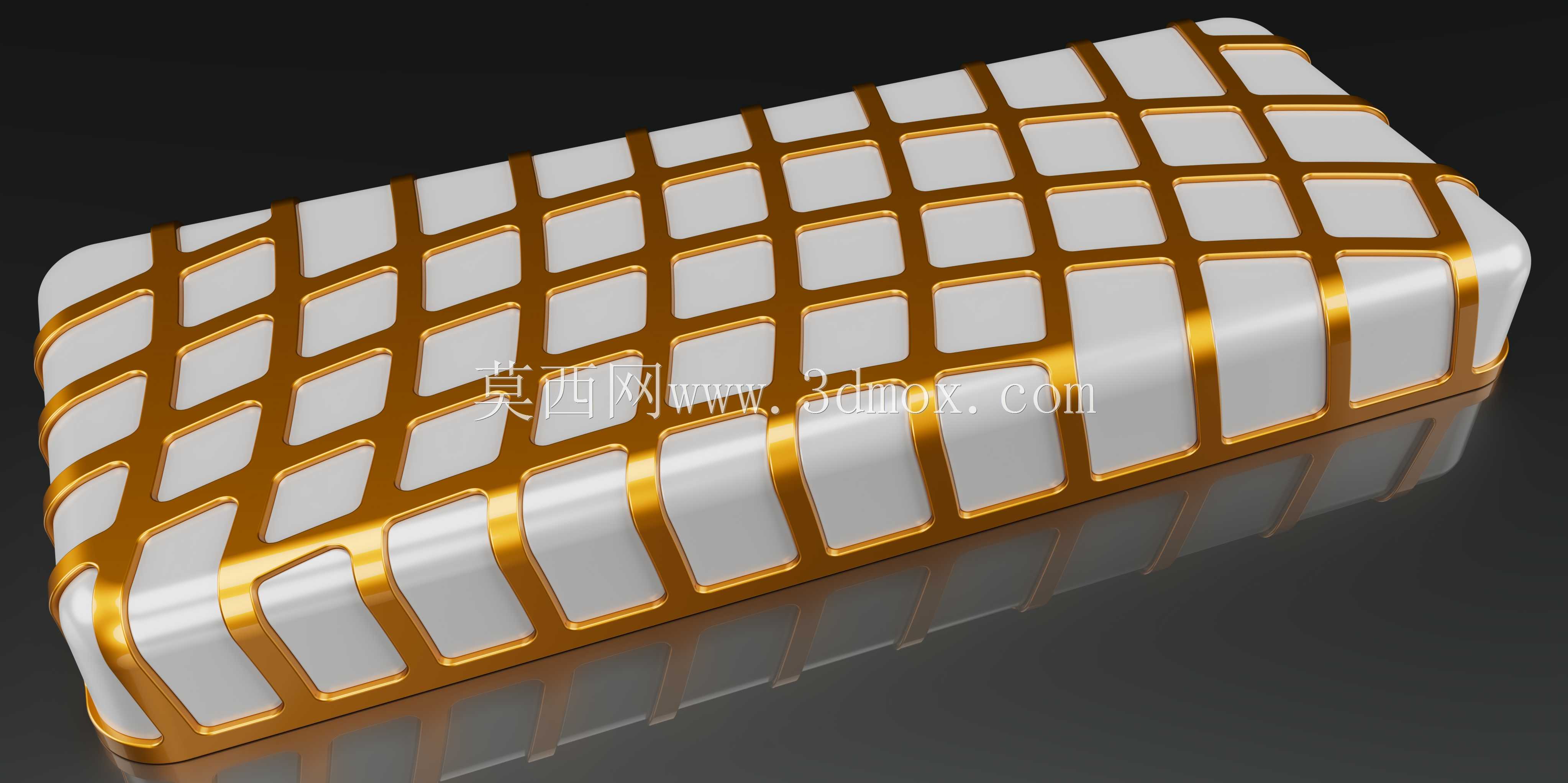

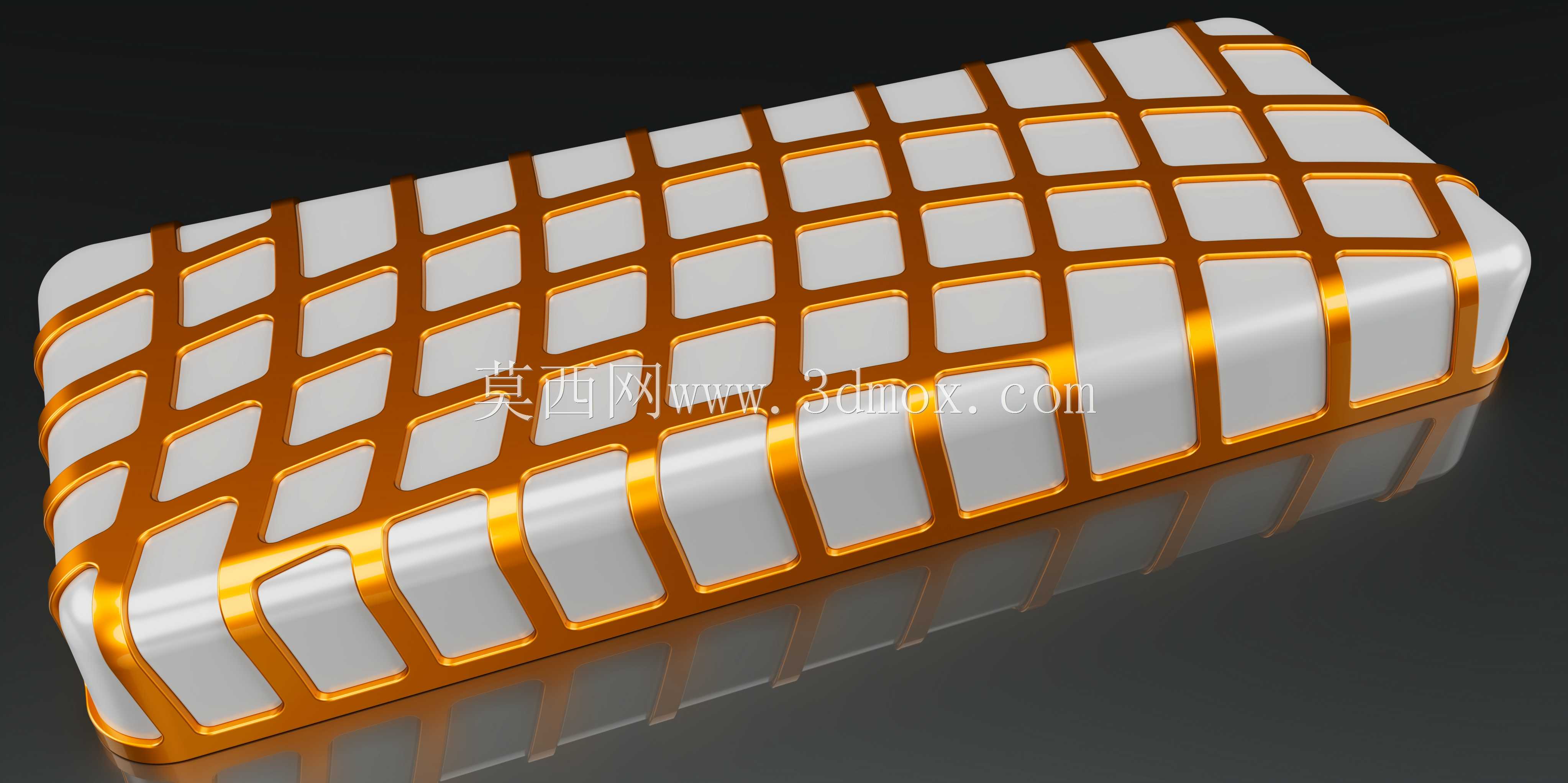

　　磕碰时能通过圆弧面分散冲击力，降低边角碎裂的概率。盖体表面采用纵横交错的网格状凸起加强筋结构，筋条沿盖体的长度和宽度方向等距排布，将盖面分隔为均匀的矩形区块，这种笼式网格结构相比同厚度的平板盖，抗弯曲刚度能提升40%以上，在堆叠受压时，网格筋条可以将局部受力均匀传导到整个盖面，避免局部应力集中导致的盖面凹陷或者开裂，同时筋条的凸起高度经过合理控制，不会因为筋条过高导致盖体表面缩水，也不会额外占用过多的堆叠空间，多个盒体堆叠时上层盒体的底部可以卡在网格筋条形成的凹槽内，提升堆叠时的稳定性，避免滑落。在支撑筋与盖体边缘保持架的衔接位置，专门采用了小半径圆角过渡处理，这处细节是区别于同类型其他设计的核心点，

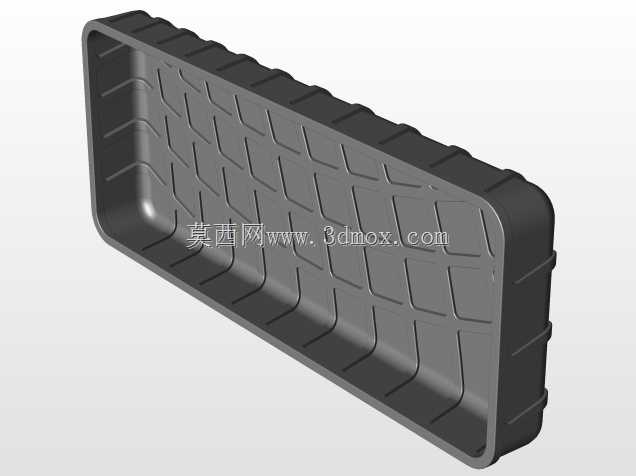

　　常规网格筋条与边缘框架衔接时多采用直角或者大圆角过渡，直角过渡会在衔接位置形成明显的应力集中点，在盒盖受到侧向冲击力或者反复开合的弯折力时，衔接位置很容易出现筋条断裂的问题；而过大的圆角过渡会占用边缘的配合空间，影响盒盖与盒体的卡扣或者止口配合精度。小半径圆角的设计，既可以有效分散衔接位置的集中应力，提升筋条与边缘框架的连接强度，降低长期使用后的断裂风险，又不会占用过多的边缘配合尺寸，保证盖体与盒体配合位置的尺寸精度，盖合后不会出现错位、缝隙不均的问题。从安装边界来看，这款盒盖的边缘保持架采用等厚的侧壁结构，侧壁厚度与网格筋条厚度保持一致，适配常规注塑模具的进胶和冷却流程，成型时各位置冷却速率均匀，不会出现明显的翘曲变形；

　　侧壁内侧可以根据实际使用需求设置止口或者卡扣结构，与下方盒体的上端边缘配合，配合间隙控制在塑料件常用的公差范围内，既保证开合顺畅，又能避免盖合后出现明显晃动。盖面的网格筋条凸起高度统一，表面平整，没有额外的凹凸结构，后续如果需要做丝印标识、贴标签等处理，筋条之间的平面区域可以提供足够的平整附着面，不会因为表面起伏导致标识粘贴不牢或者印刷模糊。从材料适配性来看，这种结构适配PP、ABS、PC等常用的注塑塑料材料，筋条的厚度设计符合不同材料的成型工艺要求，采用PP材料时可以获得更好的韧性，抗跌落性能更优，适合周转类场景使用；采用ABS或者PC材料时可以获得更好的表面质感和结构刚度，适合桌面收纳类产品使用。在实际建模过程中，所有的圆角参数、筋条间距、壁厚都做了参数化关联，调整整体长宽尺寸时，筋条数量、圆角大小可以同步适配，不需要重新逐个调整特征，能大幅缩短同类型不同尺寸盒盖的设计周期。结构上没有复杂的倒扣或者特殊抽芯结构，采用常规的两板模即可完成注塑生产，不需要额外的复杂模具结构，能有效控制生产制造成本，适合批量量产。日常使用过程中，网格结构的凹槽还能起到一定的防滑作用，手上沾有少量油污或者水渍时拿取盒盖，手指可以卡在网格凹槽内，不容易打滑脱落；同时网格结构相比光滑平板面，刮擦后产生的划痕不会过于明显，长期使用后外观的耐旧性更好。
