双件式三向互锁铺装瓷砖结构设计

　　做铺装结构设计快十年，经手的互锁铺装构件少说也有几十套，这次这套双件三向联锁的瓷砖结构，刚拿到手的时候就觉得设计思路很巧，完全跳出了传统矩形砖单向咬合的局限。先从实际应用场景说，这类结构最开始是针对大跨度无粘接铺装工况开发的，比如临时展会的地面铺装、工业厂房的临时检修通道、户外临时活动场地的快速铺设，还有装配式装修里的快装地面层，不需要水泥砂浆粘接，靠构件自身的互锁结构就能形成整体受力的平面，拆装都能重复利用，不会产生建筑垃圾。

　　很多人觉得互锁砖不就是做个卡扣卡上就行，实际工程里踩过的坑太多了：单向卡扣的砖，只能沿着一个方向锁止，垂直于卡扣方向受侧向力的时候很容易出现起拱、移位，尤其是地面有不均匀沉降或者重物碾压的时候，单方向锁止的结构很容易脱开，之前做过的一款单向互锁砖，在展会现场用的时候，叉车走了两趟就有十几块砖翘边，最后只能临时打胶固定，反而违背了快装的初衷。这套双件三向联锁的结构，核心就是两个构件配合之后，能在平面内X、Y以及斜向三个方向形成锁止约束，不管哪个方向受水平推力，相邻构件之间都能互相限位，不会出现单方向脱开的问题。

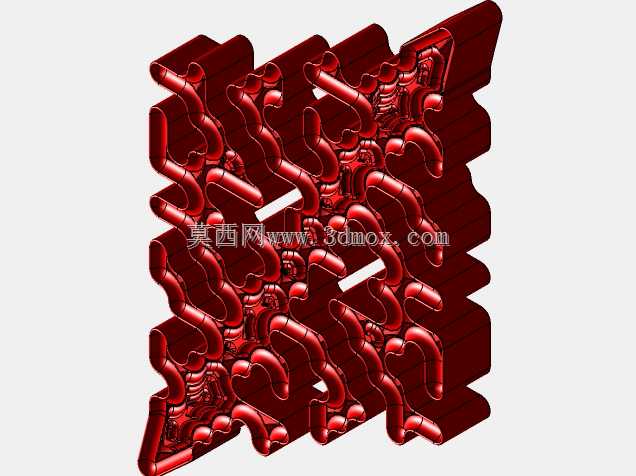

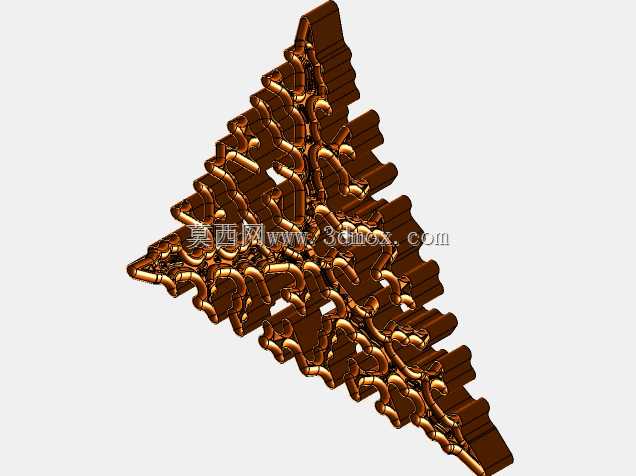

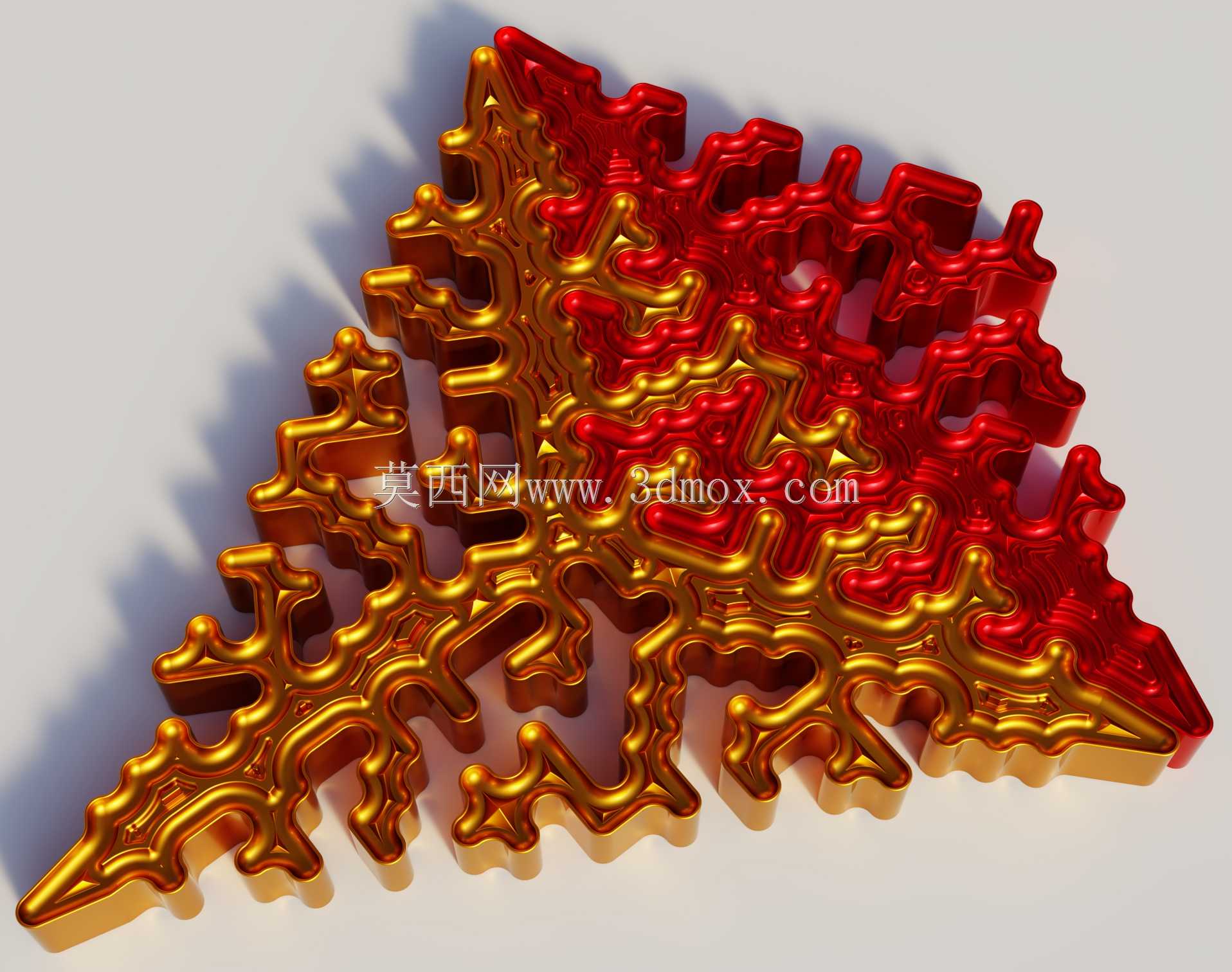

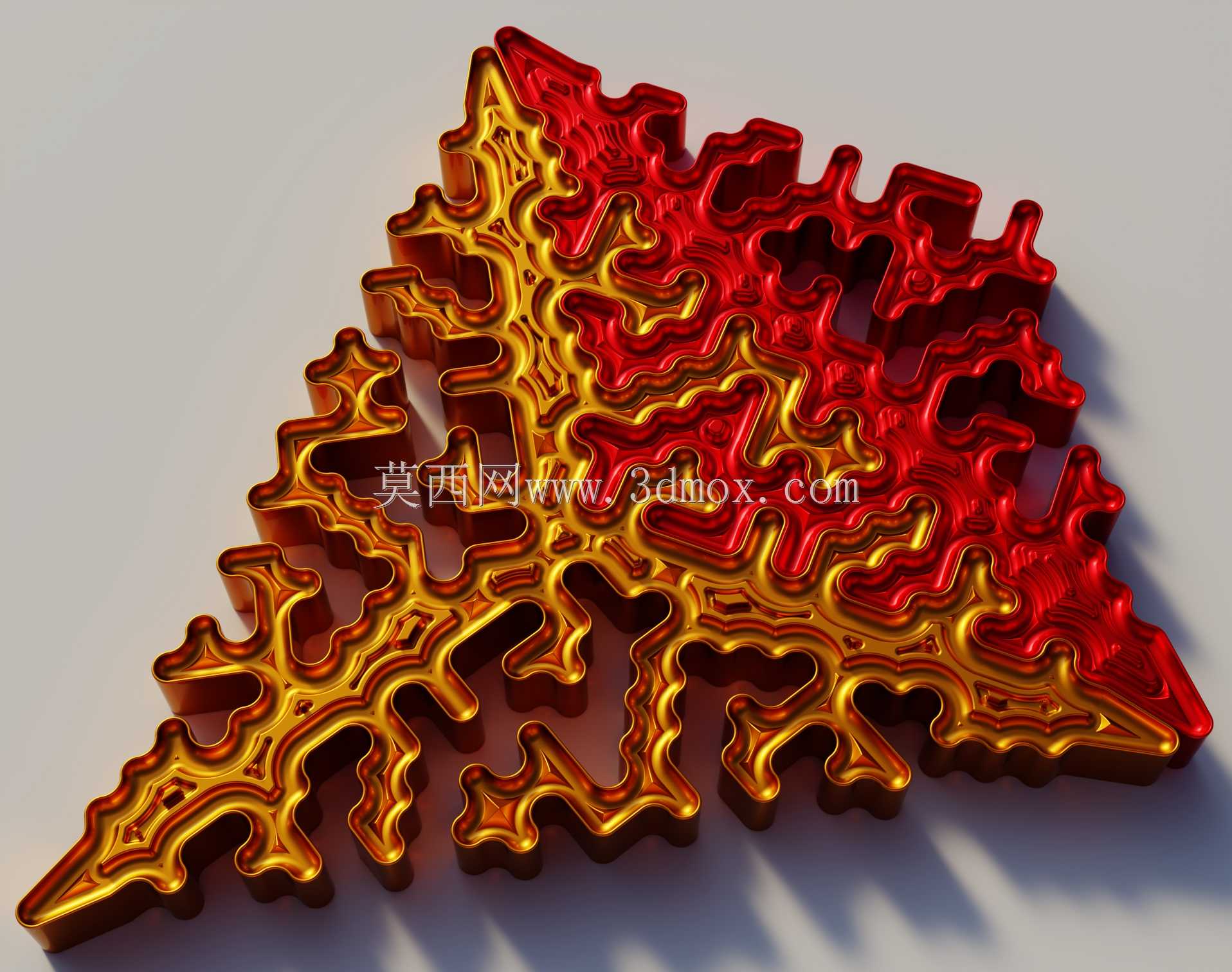

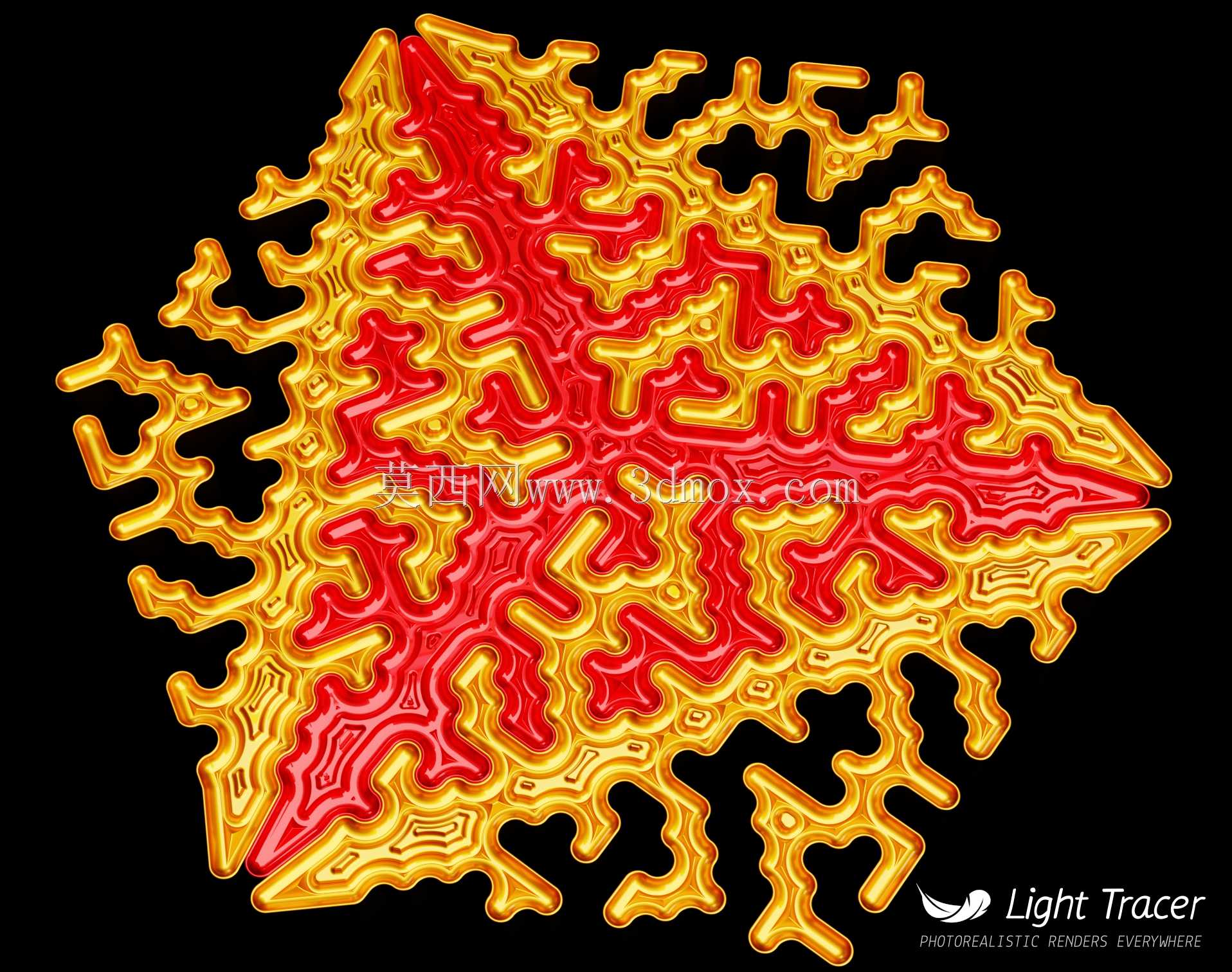

　　说下功能特性，这套结构一共两个独立构件，拼合之后能完整覆盖平面区域，只有构件自身圆角过渡的位置会留下极小的工艺间隙，完全不影响平面的整体平整度，而且两块构件在拼接位置是上下交错咬合的，不是简单的平面对接，也就是说垂直方向也有限位，不会因为局部受压就出现单块砖下沉的情况。之前测过类似结构的抗压性能，同样厚度的基材，三向联锁的结构比普通平口铺装的整体承载能力高40%左右，因为荷载不是单块砖独立承受，而是通过互锁结构把力分散到相邻的三四块砖上，整个铺装层形成一个受力整体。

　　再讲设计思路，做这类互锁结构最容易犯的错就是卡扣做的太复杂，导致脱模困难，或者拼接的时候对位要求太高，现场工人安装效率低。这套结构的两个构件外形都做了对称优化，没有特别刁钻的倒扣角度，不管是陶瓷压制成型还是塑料注塑成型，都能顺利脱模，而且拼接的时候不需要刻意对位，只要把相邻构件的咬合边对齐，踩压就能卡到位，哪怕是没有经验的工人，一小时也能铺二十多平方，比传统瓷砖铺贴效率高十倍都不止。还有个细节，构件边缘的圆角不是随便加的，一是为了避免安装的时候锐角划手，二是给热胀冷缩留够变形间隙，户外使用的时候，冬夏温差大，构件热胀冷缩的时候，圆角间隙能吸收变形量，不会因为挤压出现起拱开裂的问题。

　　关于外形尺寸和安装边界，这套结构的单块构件边长控制在常规铺装的模数范围内，和市面上常见的快装龙骨间距完全匹配，不需要额外切割调整，安装边界的位置，只需要把最外侧构件的咬合边用配套的封边件卡上就行，不需要现场裁切构件，整个铺装面的边缘整齐度能控制在1mm以内。还有个很实用的设计点，两个构件相交的咬合位置，做了微小的导入斜度，拼接的时候能自动导正，哪怕对位有个两三毫米的偏差，踩下去的时候也能顺着斜度滑到正确的锁止位置，不会出现卡滞或者拼缝过大的问题。之前接触过一些进口的互锁铺装系统，卡扣做的太精密，现场只要有一点杂物卡在卡扣里就锁不上，这套结构的咬合间隙留的很合理，哪怕铺装的时候带点泥沙，也不影响锁止效果，后期维护的时候，单块损坏的构件只需要用吸盘吸起来更换就行，不需要撬开周围一大片，维护成本低很多。

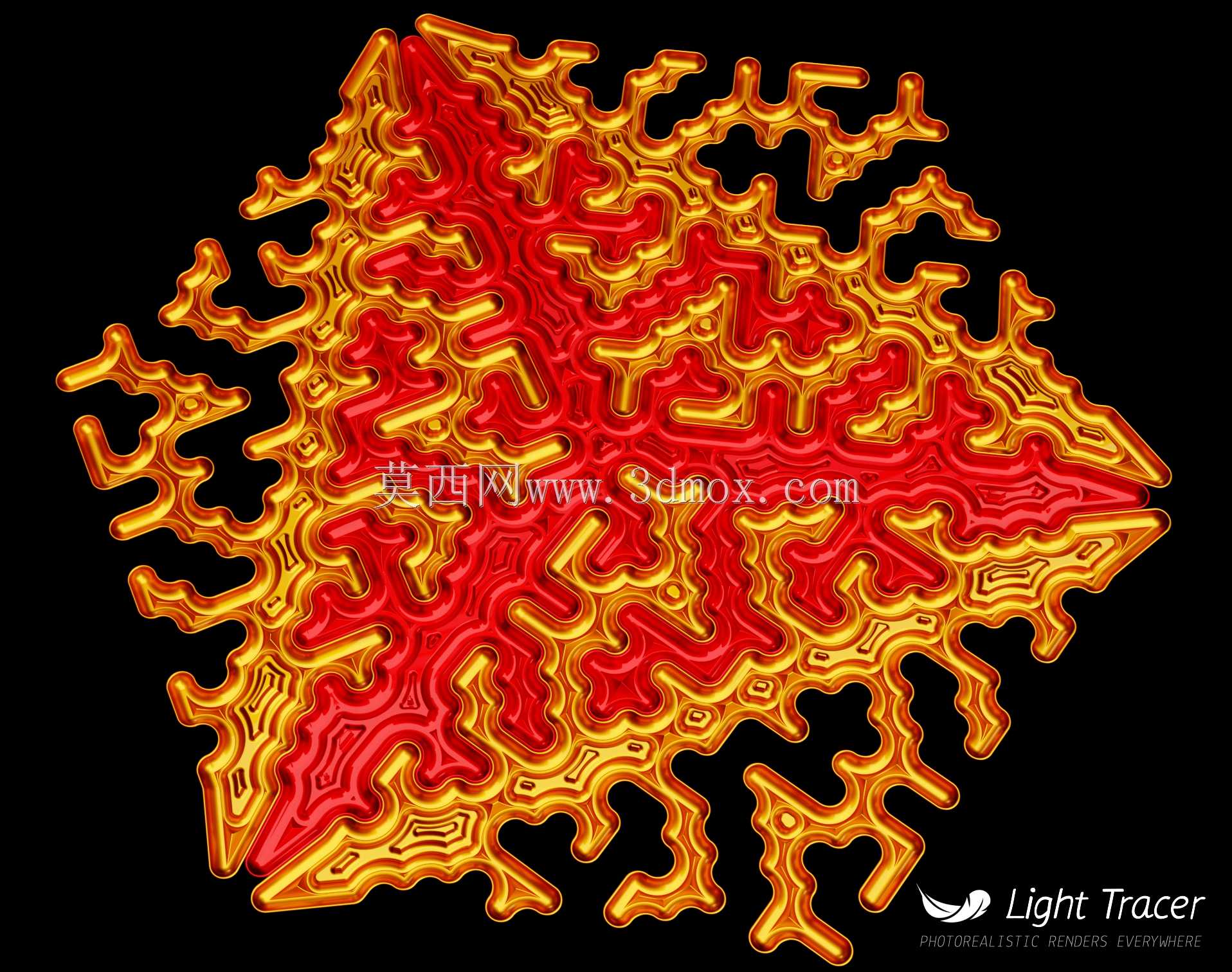

　　从受力角度再拆解下，三向联锁的核心是让每个构件都和周围六个相邻构件形成咬合约束，就像蜂窝结构一样，平面内的受力能均匀传递，不会出现应力集中的点。之前做有限元分析的时候，同样的荷载下，普通矩形互锁砖的卡扣位置应力集中系数能到3.2，很容易出现卡扣断裂的问题，这套三向结构的咬合面应力分散，最大应力集中系数只有1.7，长期反复碾压也不容易出现结构损坏。还有平面覆盖的问题，很多互锁结构拼完之后会留下规则的缝隙，容易卡灰卡杂物，这套结构两个构件配合之后，除了工艺圆角留下的微小凹点，整个平面是连续的，打扫的时候很方便，不会藏污纳垢，用在食品车间或者洁净要求高的临时场地也能满足要求。

　　实际选型的时候要注意，这类结构如果是用在户外重载场景，基材要选改性PP或者高强度陶瓷，厚度不能低于12mm，如果是室内临时铺装，用普通PVC基材8mm厚度就足够。安装的时候地面基础不需要做高精度找平，只要基础平整度误差在5mm以内，铺完之后的面层平整度就能满足使用要求，比传统铺装对基础的要求低很多，这也是这类快装联锁结构在临时工程里越来越受欢迎的原因。很多设计师做这类结构的时候只考虑拼接效果，忽略了加工和安装的便利性，这套结构的两个构件都没有复杂的侧抽芯结构，模具成本比复杂卡扣的结构低30%左右，批量生产的时候良率也更高，不会出现大量卡扣缺料的废品。
