潜艇拖曳式声纳浮标壳体结构设计

　　水下探测作业中，拖曳式声纳设备的壳体设计直接决定整套探测系统的工作稳定性与拖曳航行安全性，这款壳体结构针对潜艇拖曳作业场景开发，适配水下长时拖曳工况下的流体阻力控制、内部探测模块防护需求。从实际作业场景来看，这类壳体搭载的声纳浮标/无人探测单元，主要随潜艇在中深层海域执行水文参数采集、水下目标声学探测任务，拖曳状态下壳体需要承受持续的水流冲击、不同深度的静水压力，同时要保证内部声纳换能器单元的安装基准稳定，避免结构振动干扰声学信号采集精度。

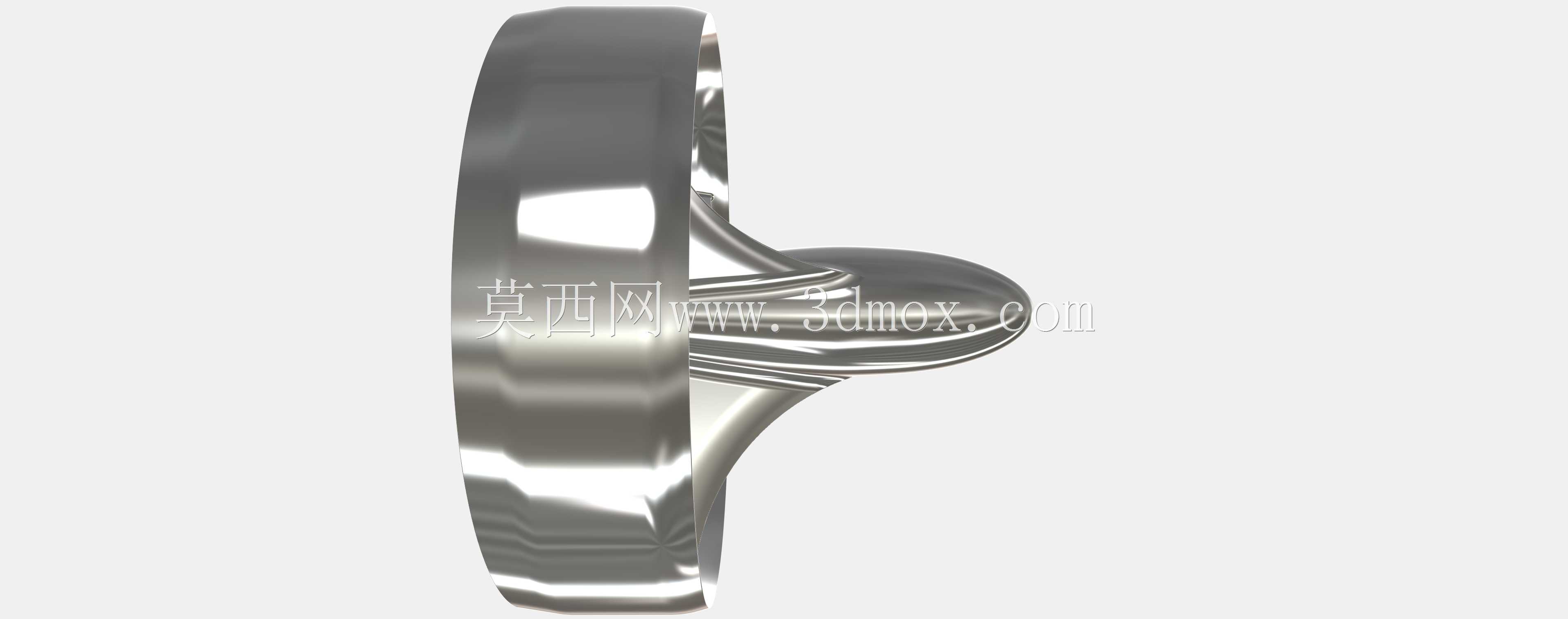

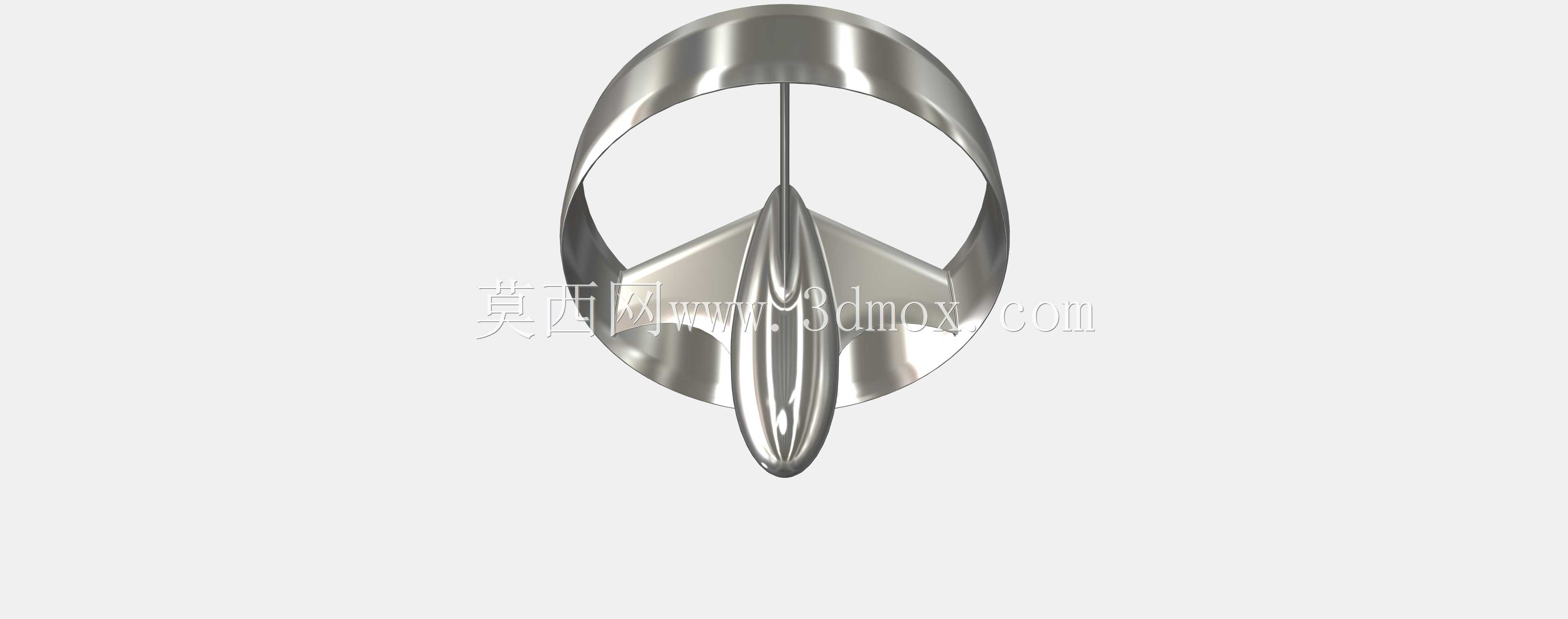

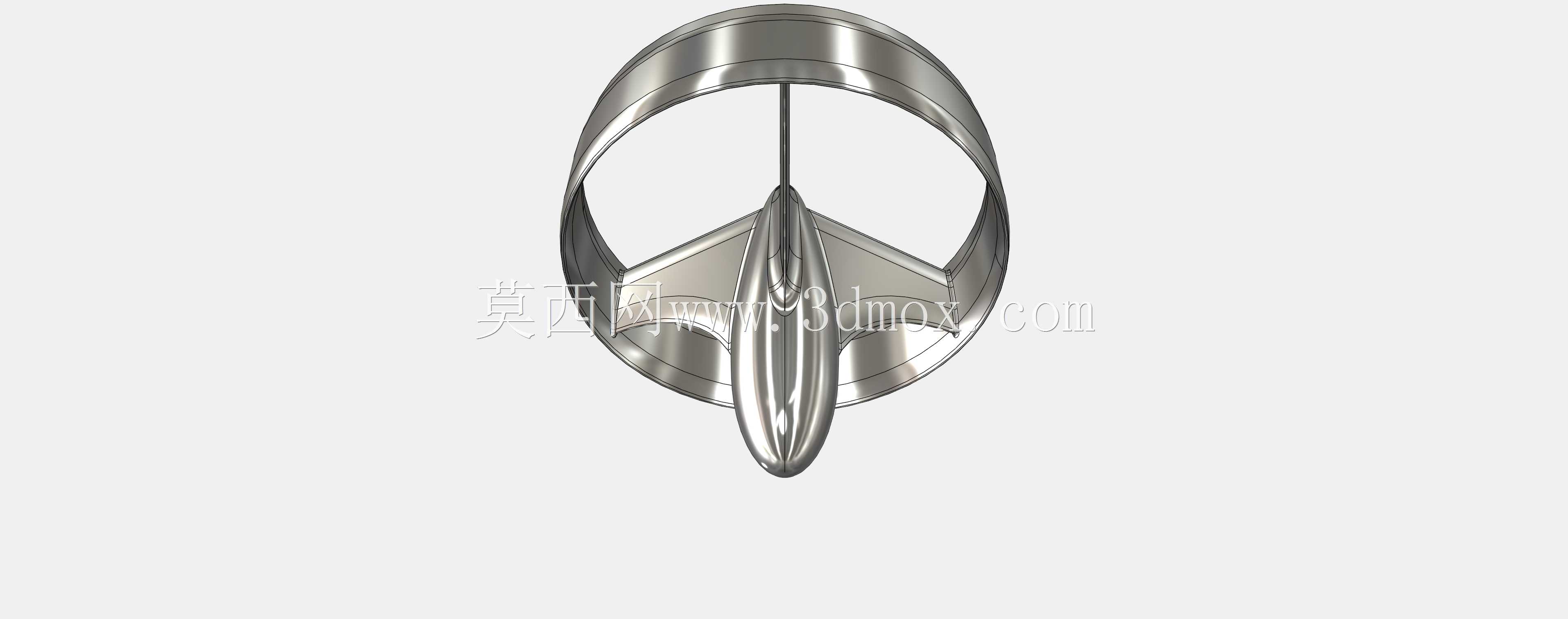

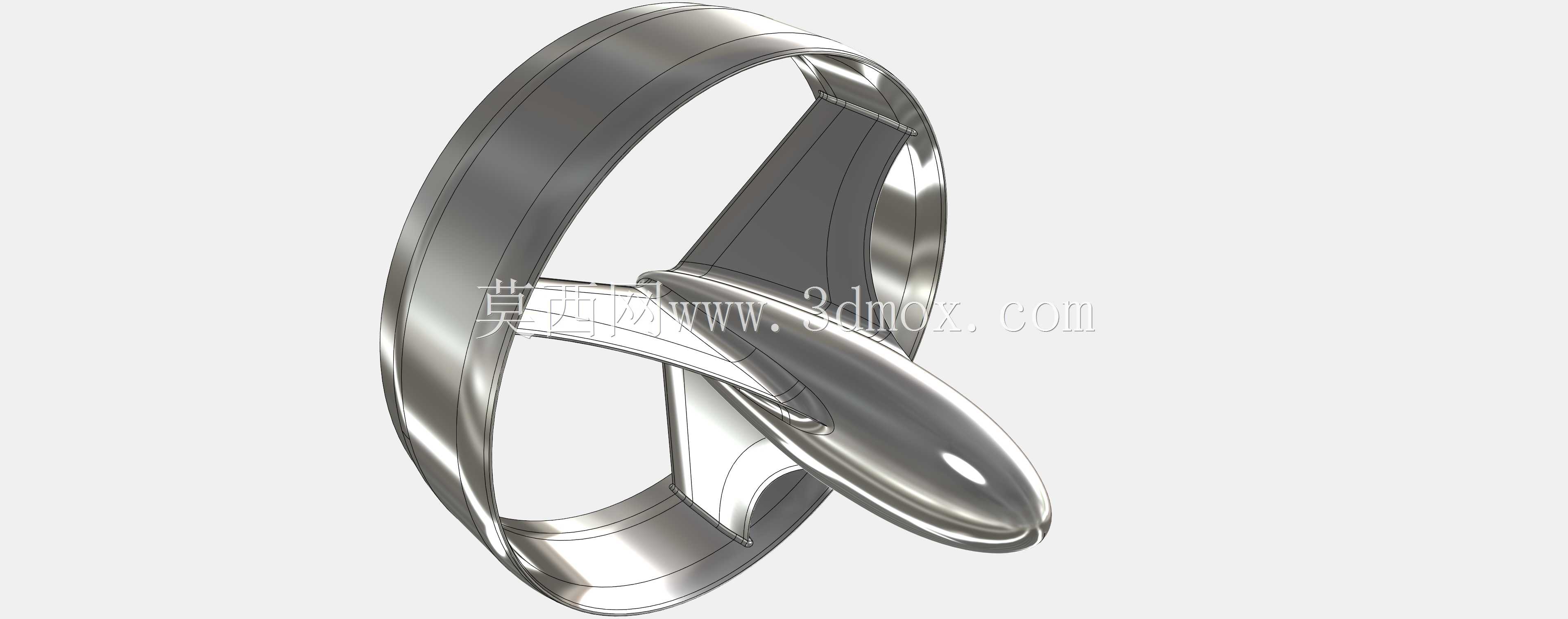

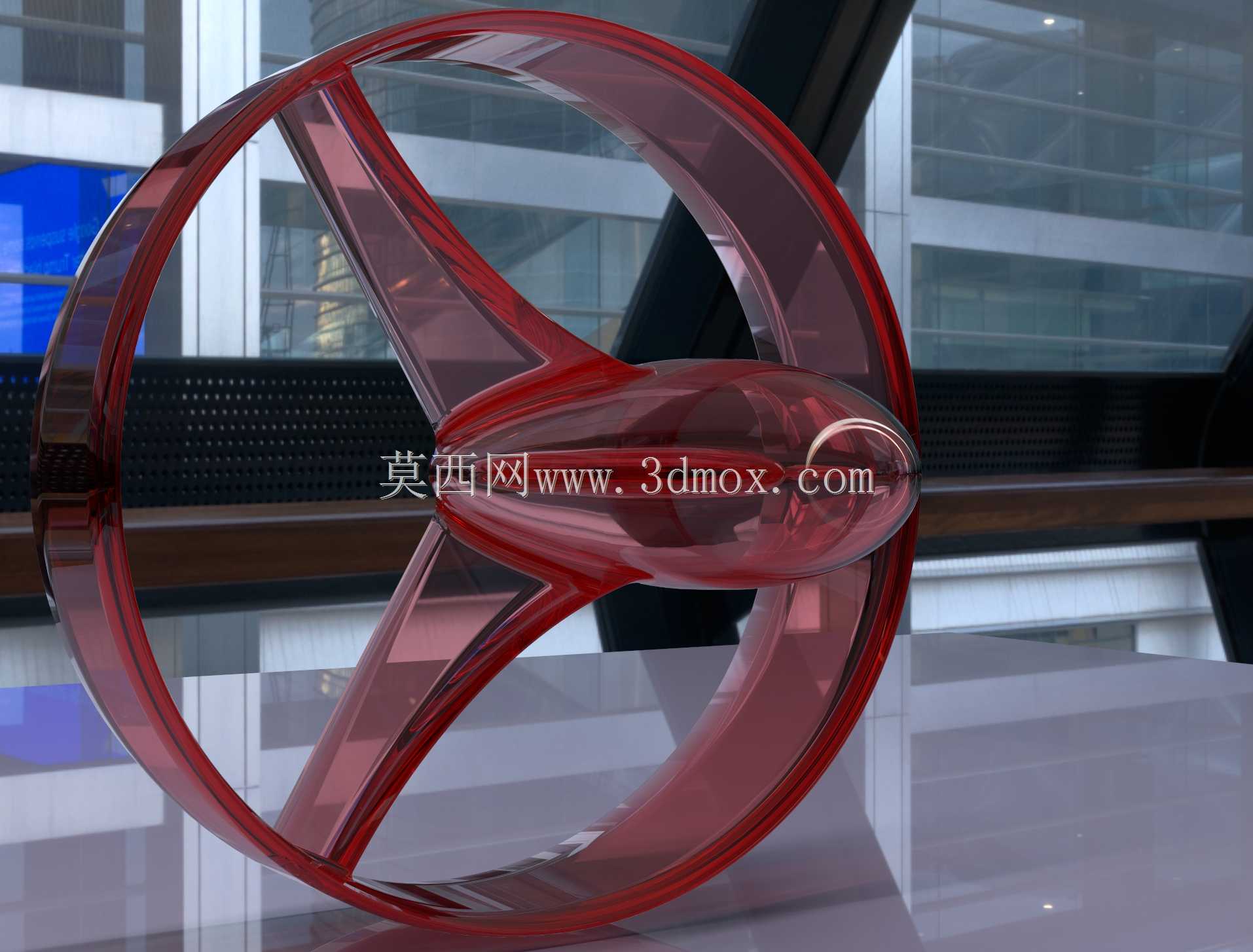

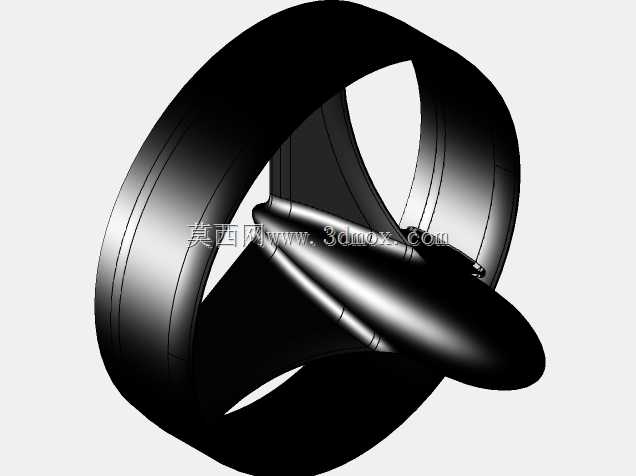

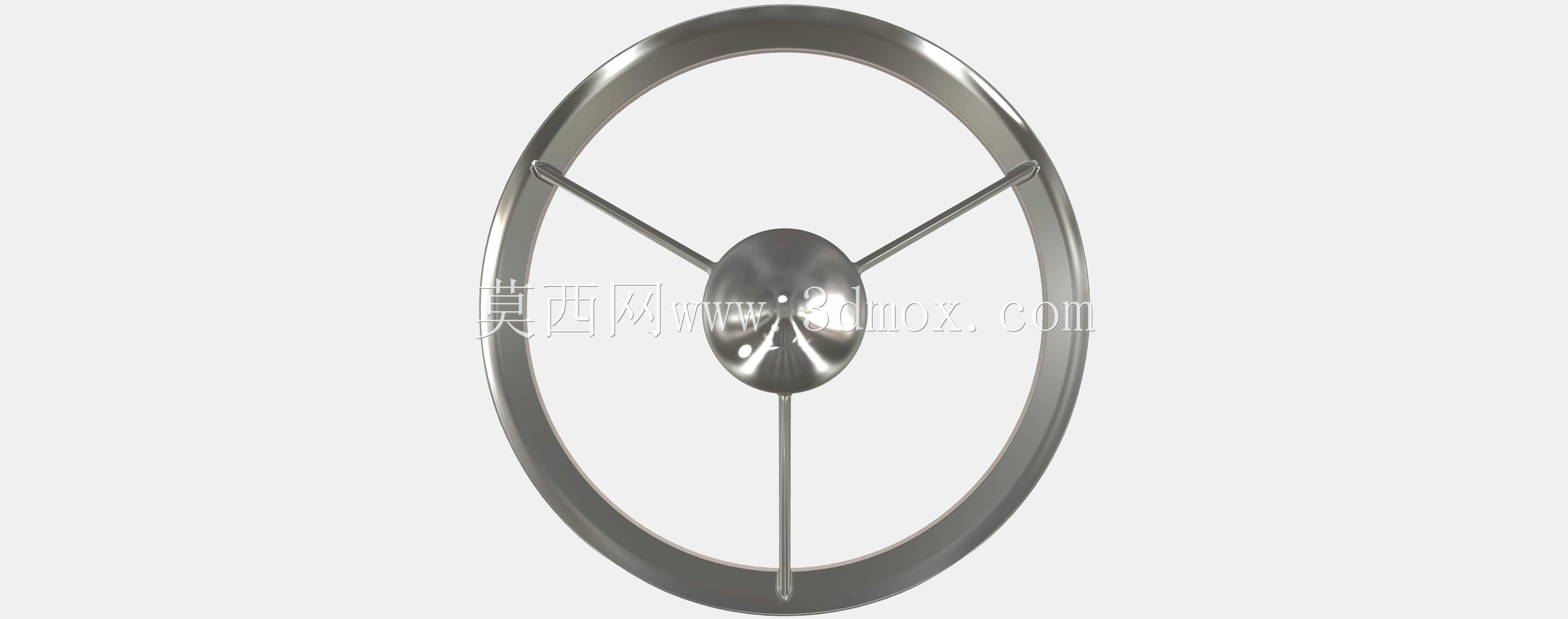

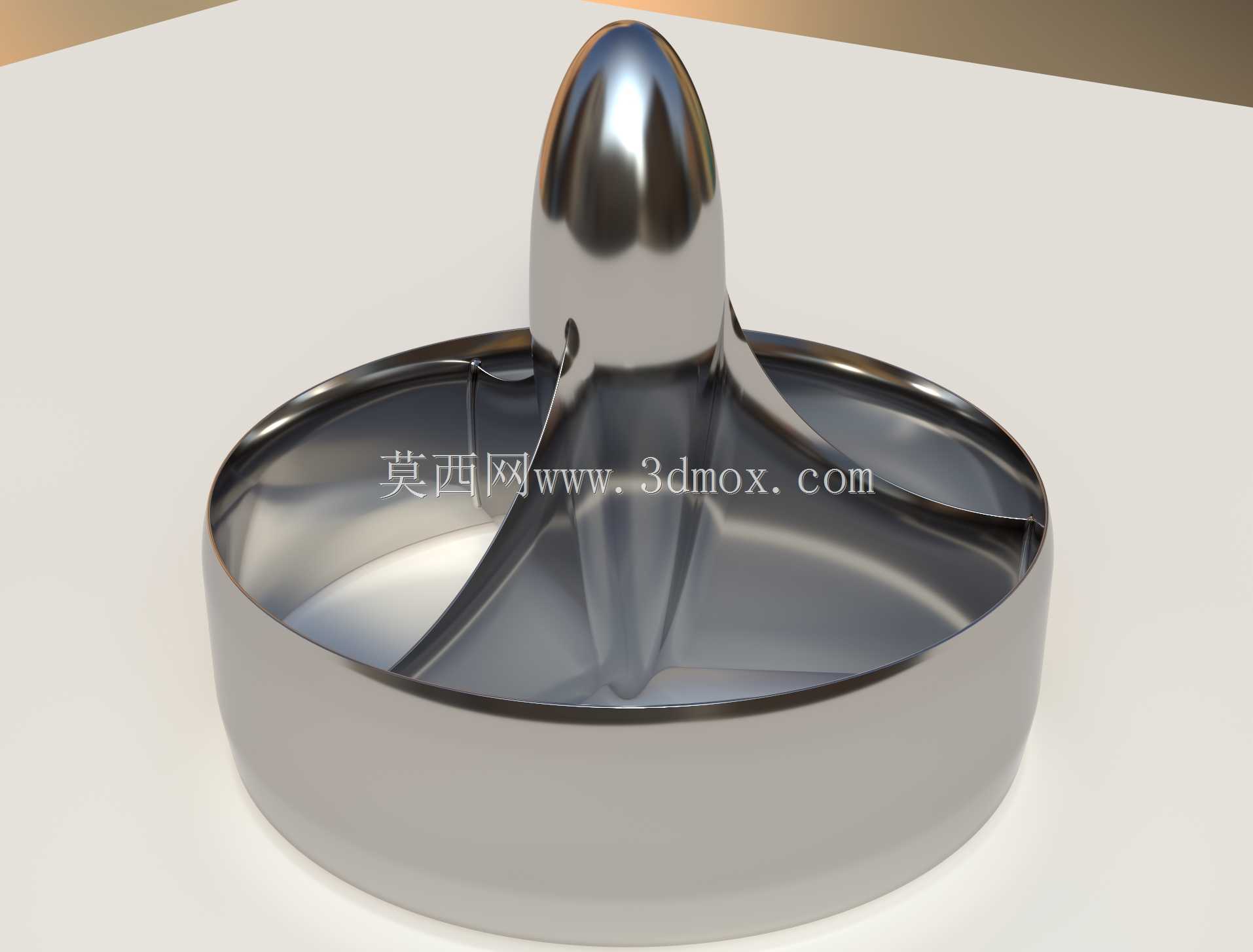

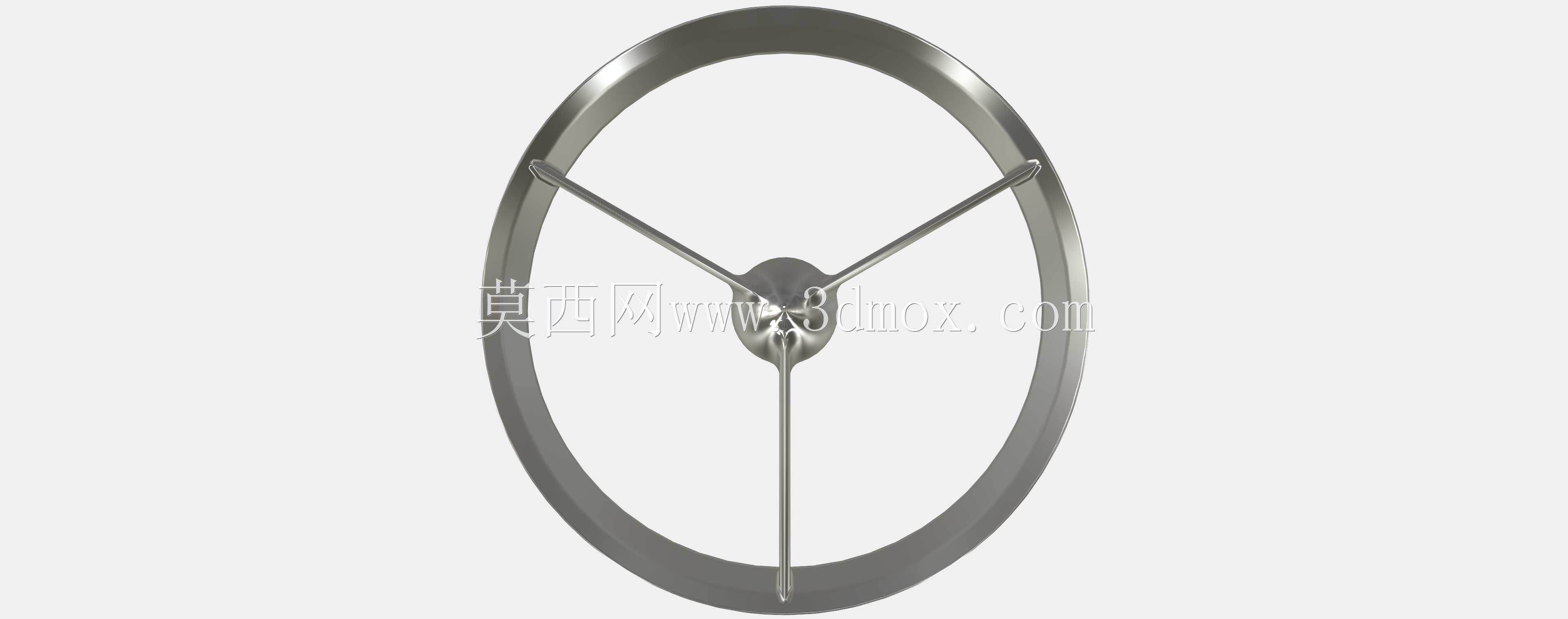

　　设计过程中首先围绕拖曳流体特性做外形优化，整体采用环形承力框架搭配中心导流舱的布局，环形外框作为主要的拖曳承力结构，三个径向支撑筋呈120度均匀分布连接中心舱体与外框，这种对称布局一方面能保证拖曳过程中壳体的水动力平衡，避免出现偏航、自转的情况，减少拖曳缆的附加扭转载荷；另一方面对称筋结构能在保证整体结构刚度的前提下，最大化减少迎流面积，降低拖曳航行时的阻力增量，减少潜艇拖曳作业时的额外能耗。中心舱体采用流线型水滴状外形，前后端做圆弧过渡处理，水流经过舱体表面时不会产生明显的湍流涡振，从根源上降低流致振动对内部声学元件的干扰。

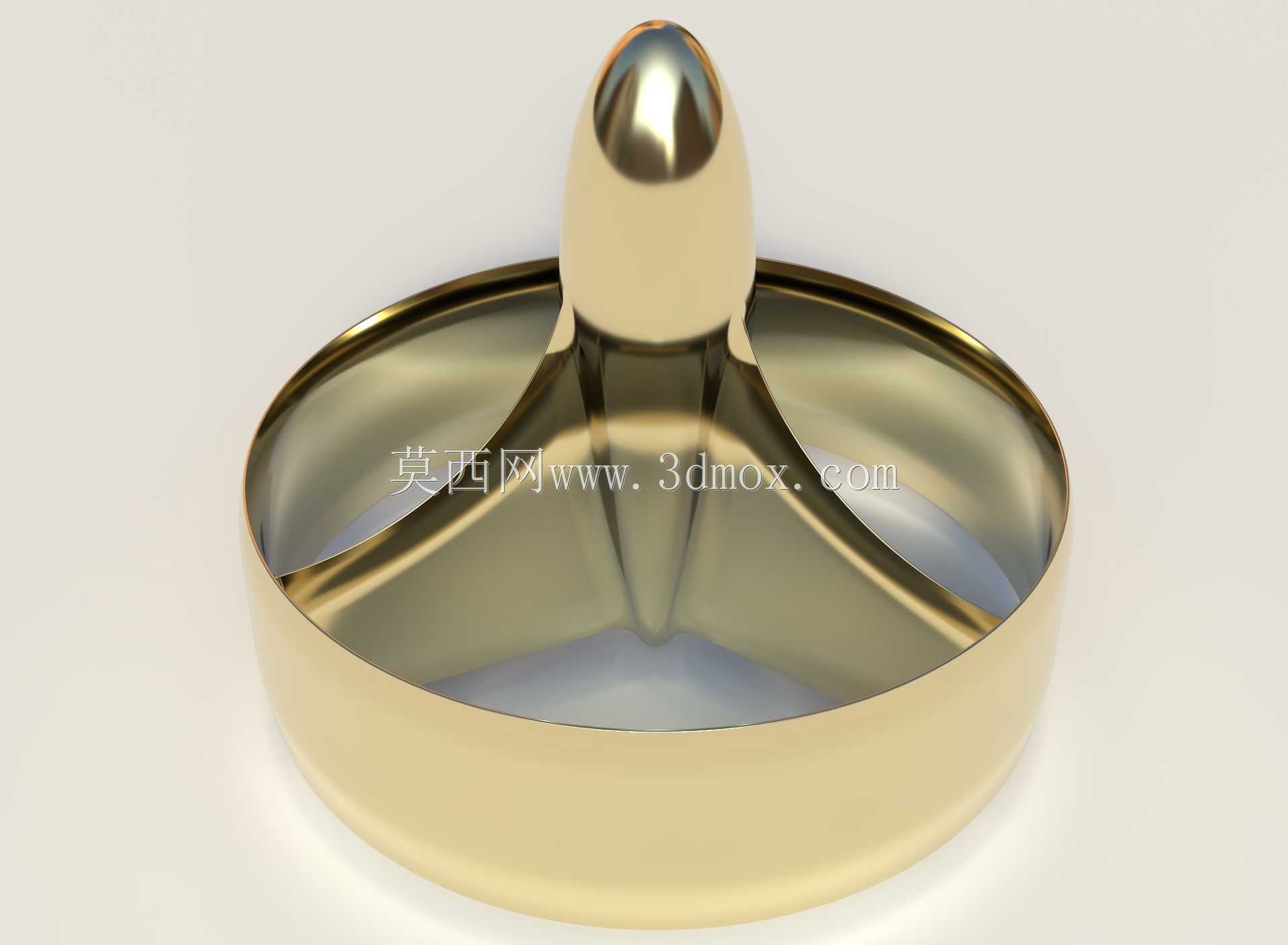

　　从功能特性来看，壳体的环形外框采用等截面圆弧结构，截面形状为带圆角的矩形，这种截面设计既能够保证外框的抗弯、抗扭刚度，在拖曳过程中遇到水下杂物剐蹭、洋流冲击时不会出现明显变形，同时光滑的外表面不会勾挂水中的渔网、浮游生物等杂物，避免额外载荷拖挂导致拖曳姿态失稳。三个径向支撑筋采用翼型截面设计，顺着水流方向布置，筋板厚度从中心舱体连接处向外框方向逐渐收窄，既保证力的传递路径顺畅，拖曳拉力能够从中心舱体均匀传递到整个环形框架上，避免局部应力集中，同时翼型截面能够有效减少筋板位置的水流分离，进一步降低整体流阻。中心舱体内部预留了标准的声纳模块安装腔，腔体内壁设计有环形安装凸台，可直接固定换能器阵列、信号预处理模块、姿态传感器等核心元件，安装基准面与壳体中心轴线的同轴度公差控制在0.1mm以内，保证声学探测的指向精度。

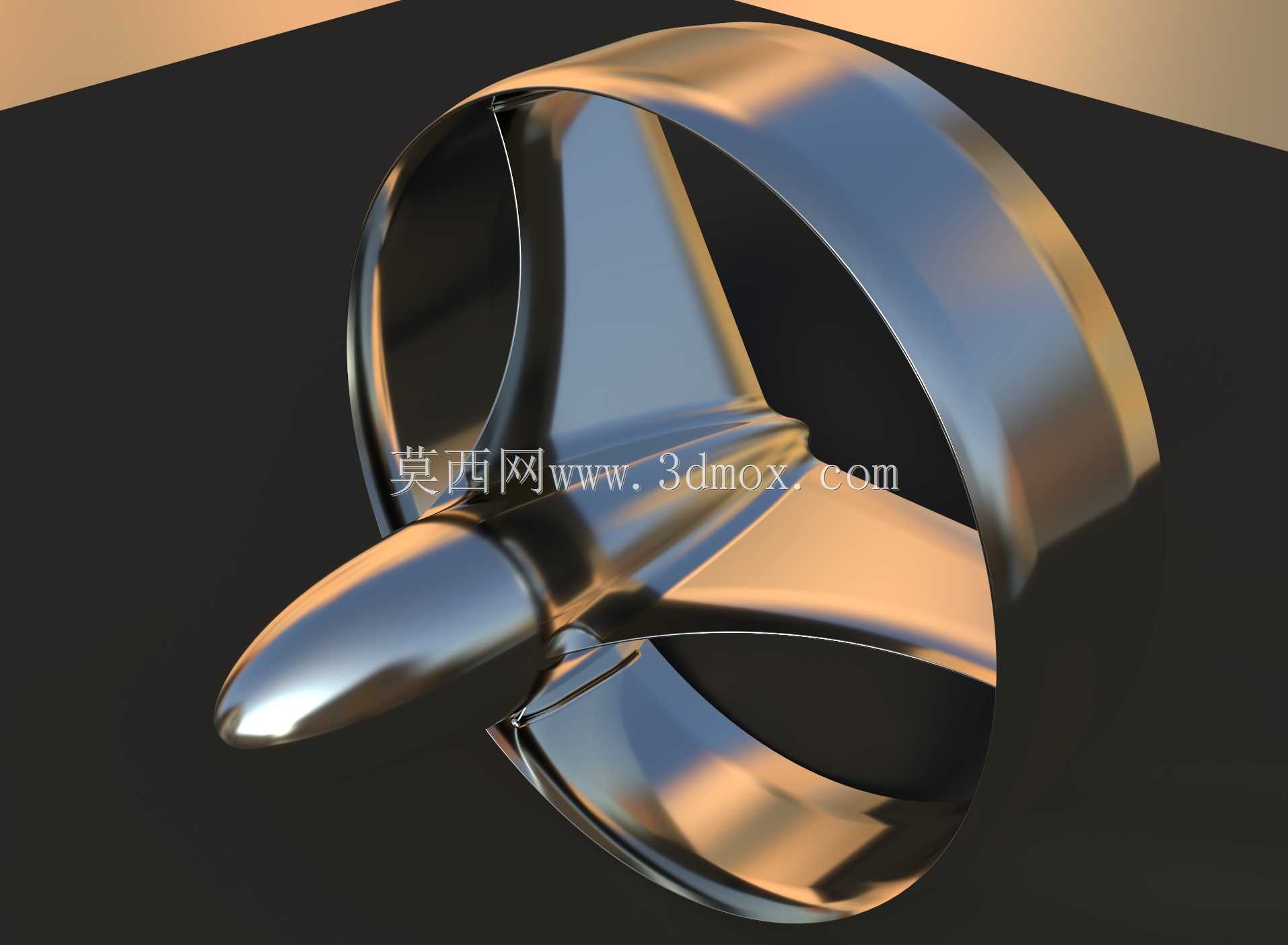

　　安装边界方面，壳体前端设计有一体化的拖曳连接座，连接座位于中心舱体的前端轴线上，可通过标准卸扣与拖曳缆连接，连接位置做了局部加厚处理，能够承受最大5节航速下的拖曳拉力，连接座与中心舱体的过渡区域做了大圆弧倒角，避免应力集中导致的结构疲劳。壳体整体的外径尺寸适配常规潜艇拖曳收放机构的容纳尺寸，收放过程中可以顺利通过导向滑轮、止荡装置，不会出现卡滞情况。壳体的壁厚设计充分考虑不同作业深度的静水压力要求，外框与支撑筋采用等壁厚设计，中心舱体在安装凸台位置做局部加厚，既满足300米作业深度的抗压要求，又能控制整体重量，减少拖曳缆的垂向载荷，保证壳体在设定的拖曳深度上保持稳定姿态。

　　实际作业过程中，这种对称三筋环形壳体相比传统的流线型单体浮标壳体，具备更好的姿态稳定性，当遇到横向洋流冲击时，环形外框能够产生足够的阻尼力矩，避免壳体出现大幅俯仰、偏摆，保证内部声纳阵列的探测角度稳定。同时开放式的框架结构不会对声信号的传播产生遮挡，换能器发射和接收的声学信号可以通过框架间隙无阻碍传播，不会因为壳体结构的遮挡产生信号盲区，提升探测覆盖范围。壳体的所有棱边都做了R3以上的圆角处理，一方面减少水流的空化效应，避免空化噪声干扰声纳探测，另一方面也能防止收放过程中尖锐棱边划伤拖曳缆、作业人员防护装备。在结构连接设计上，支撑筋与外框、中心舱体的连接位置都做了圆弧过渡，没有直角应力集中区域，能够承受长时间交变水流载荷的作用，减少结构疲劳开裂的风险，适配长周期、远距离的水下拖曳探测任务需求。
