坦克履带内侧导向负重轮结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:442427
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计
  • 坦克履带内侧导向负重轮结构设计

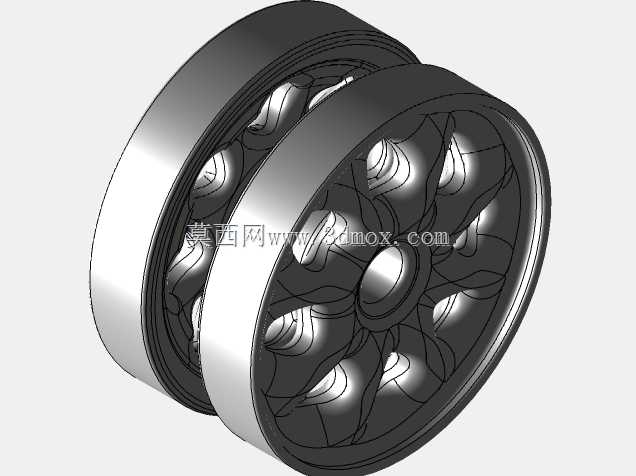

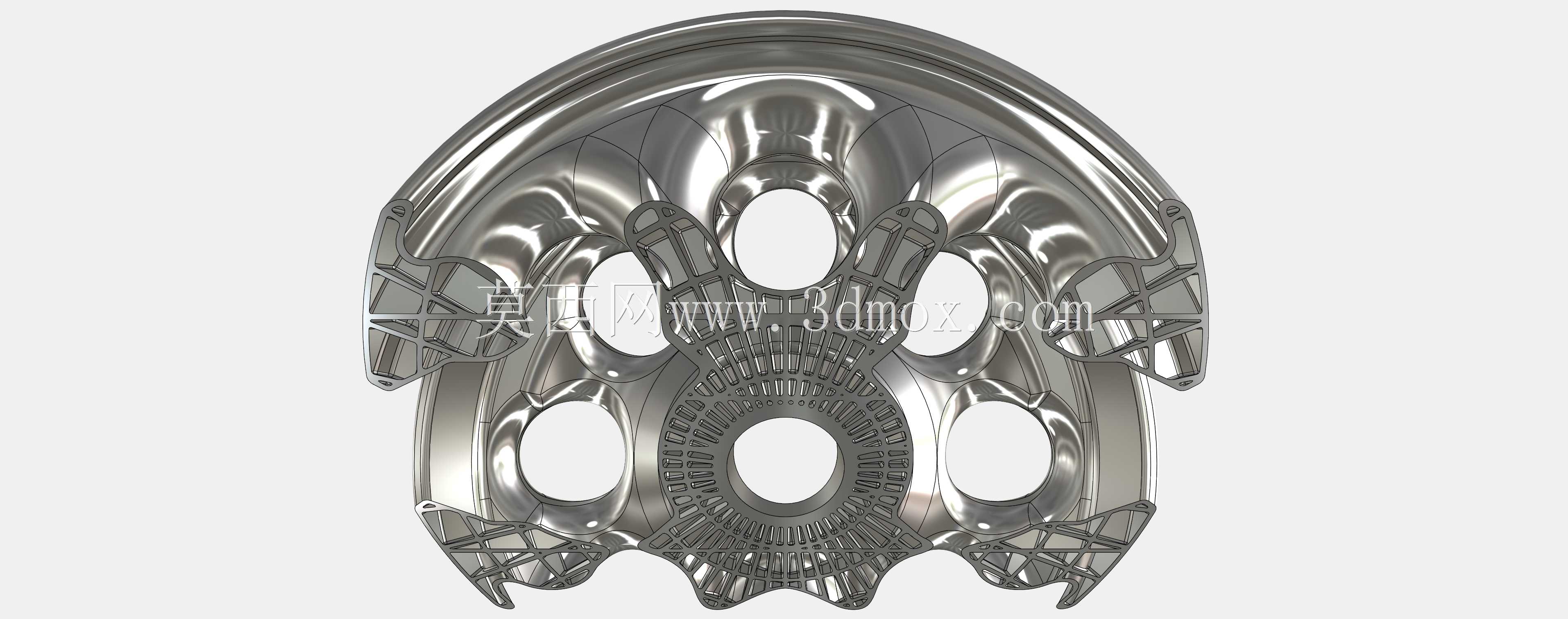

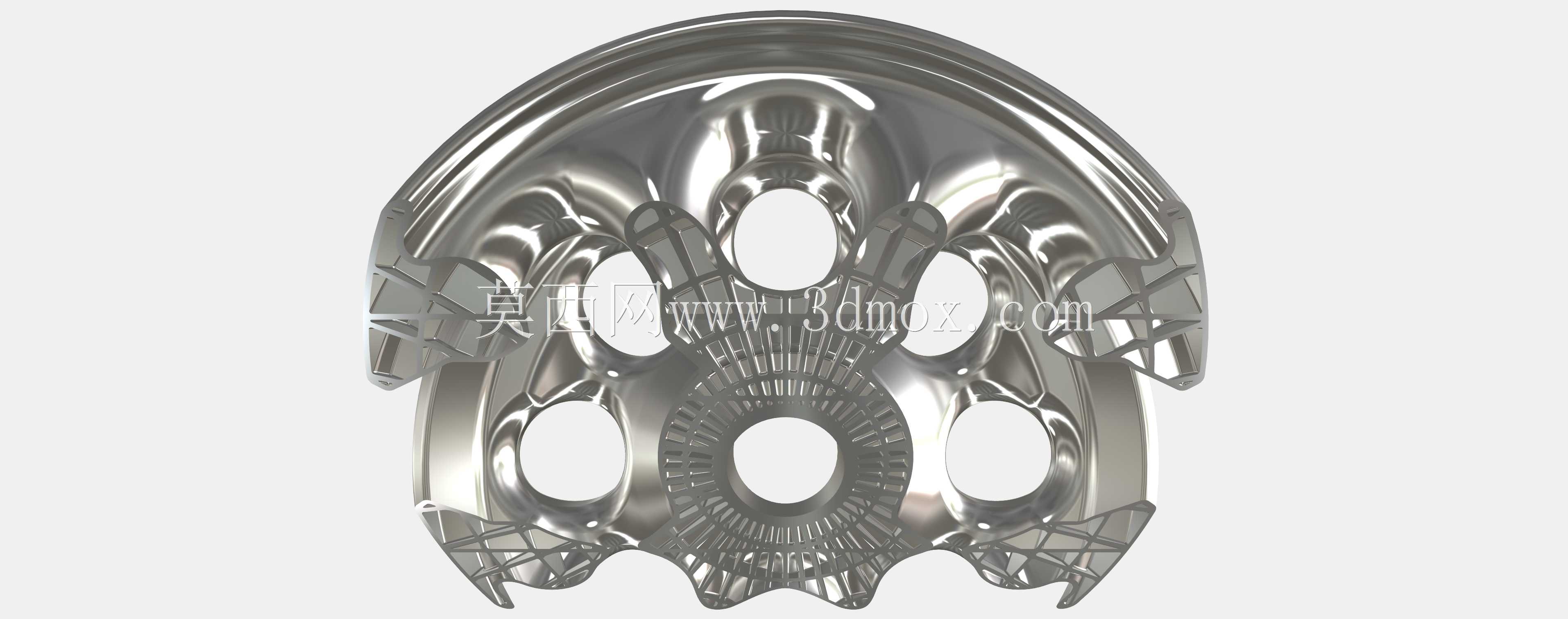

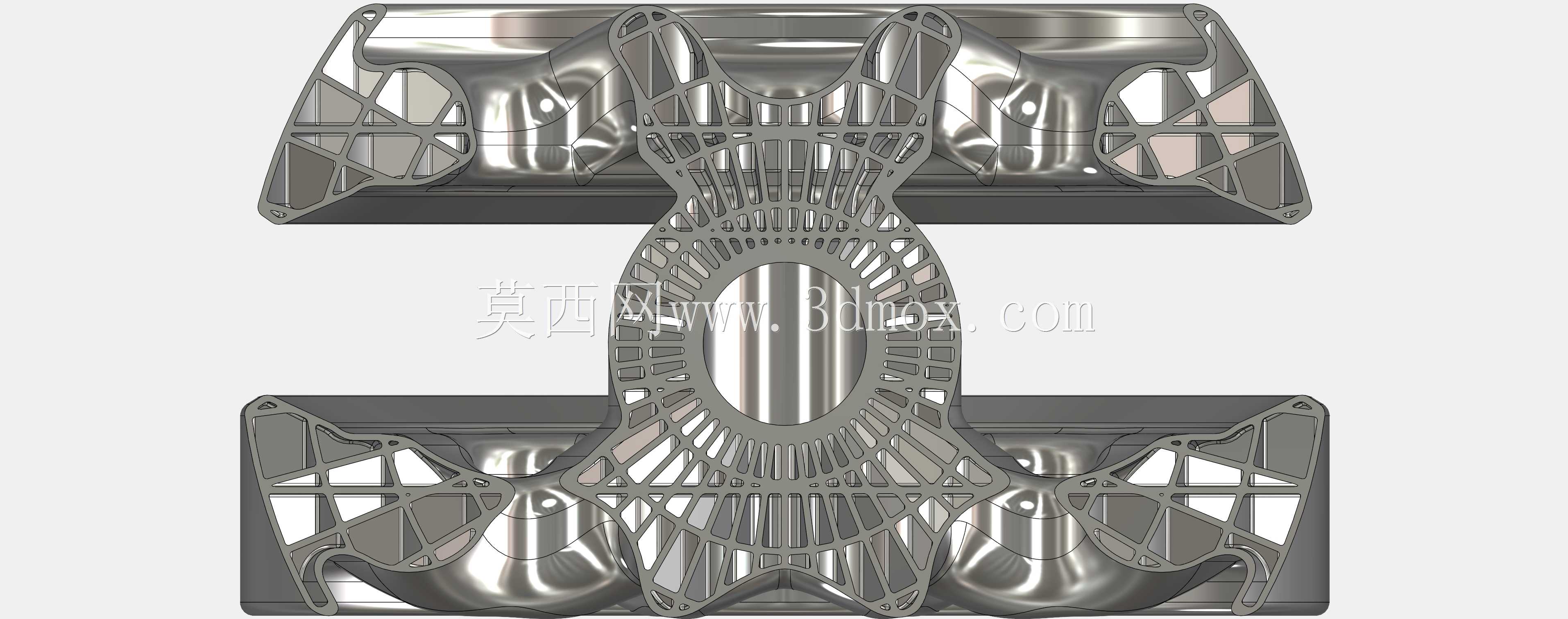

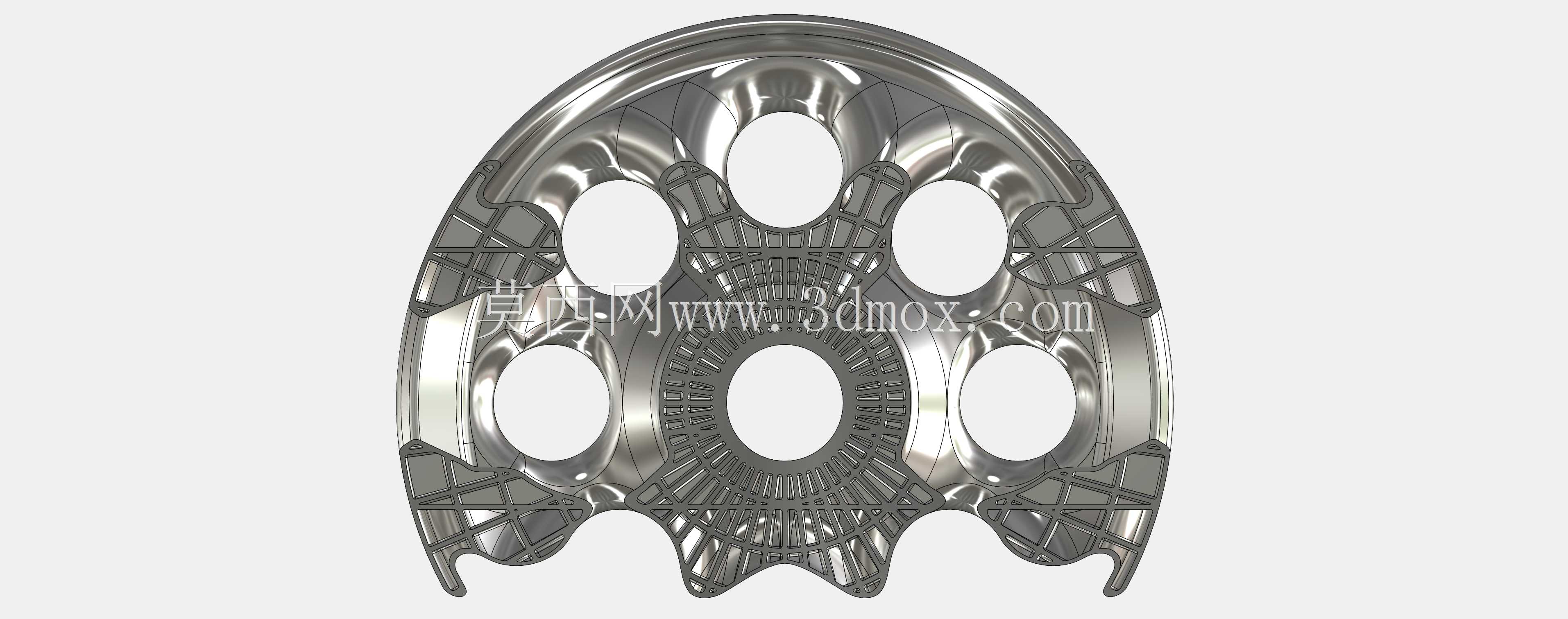

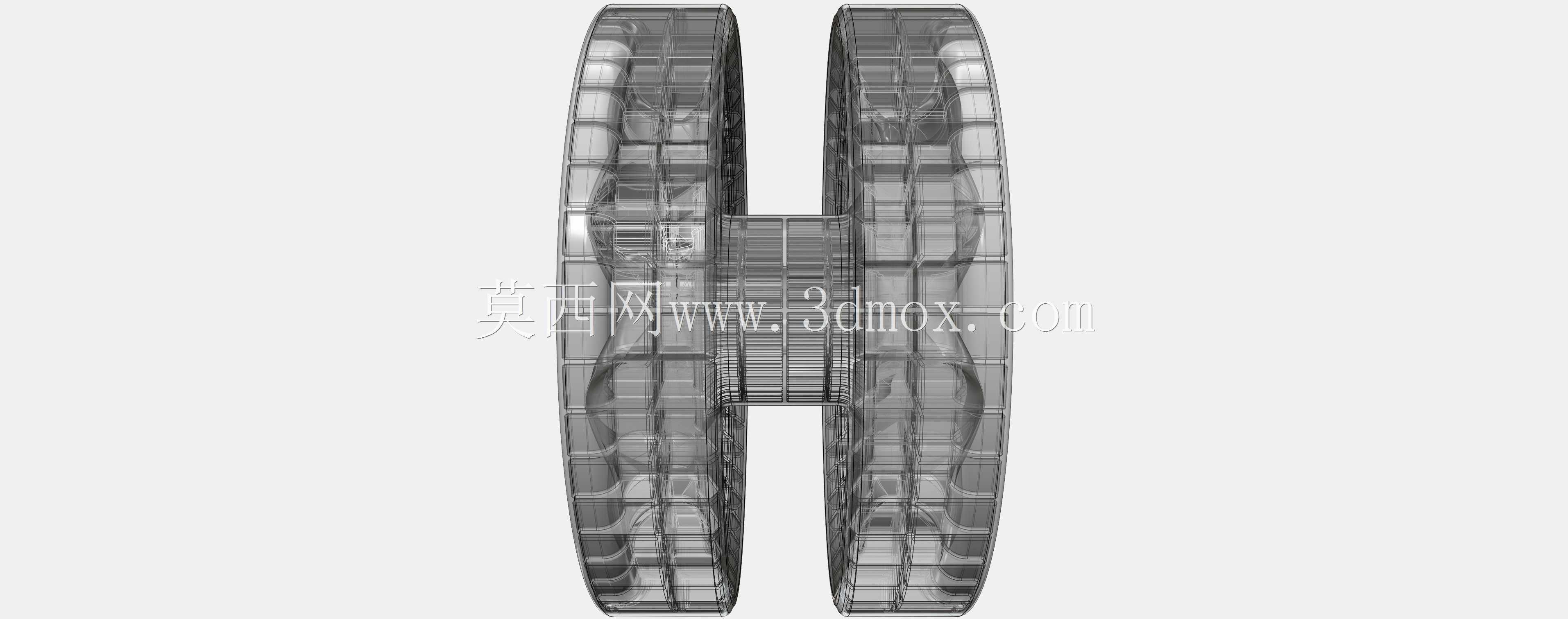

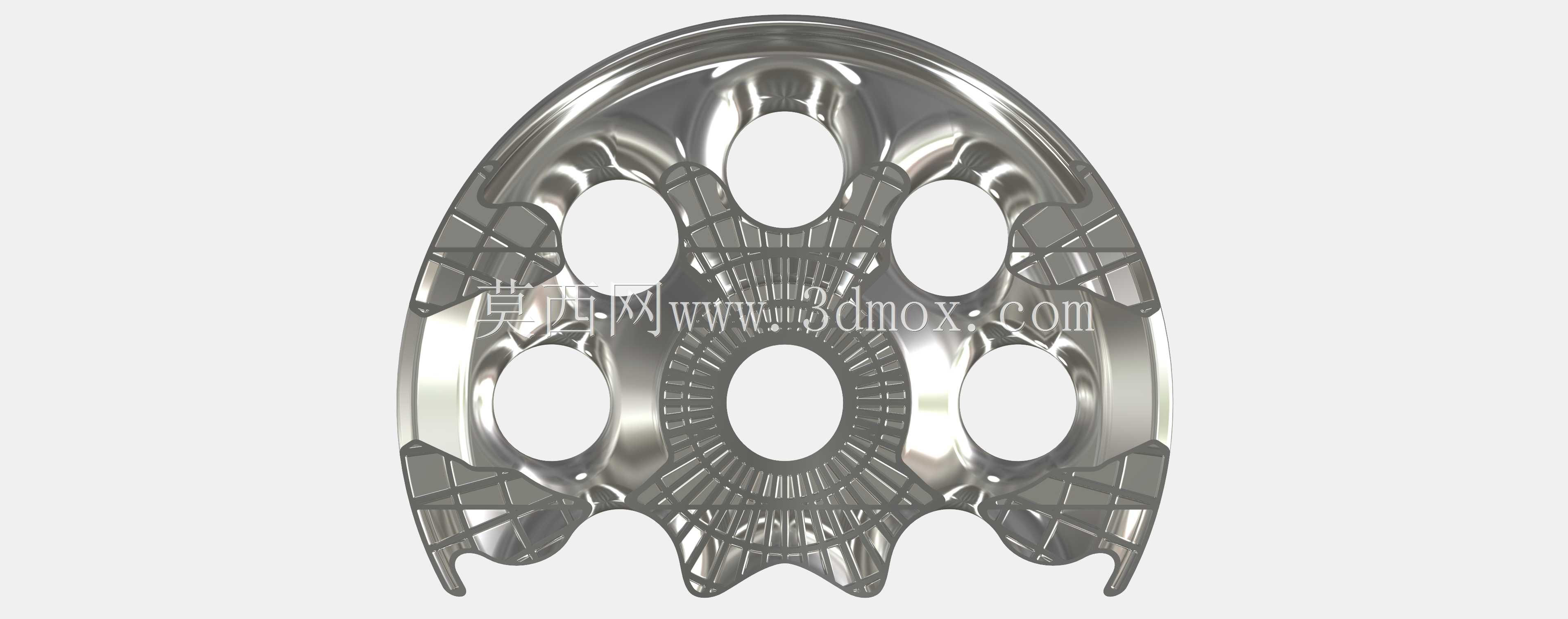

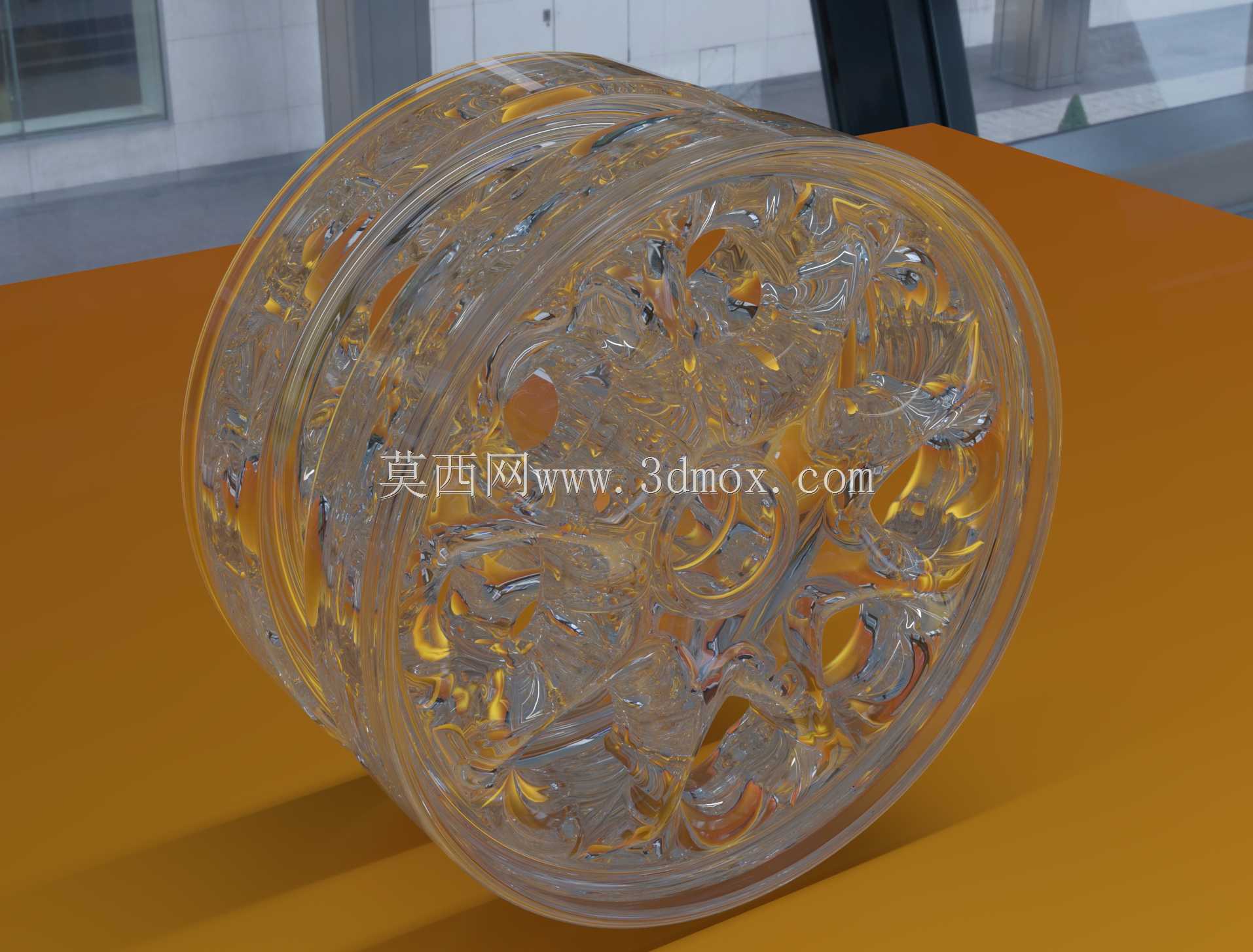

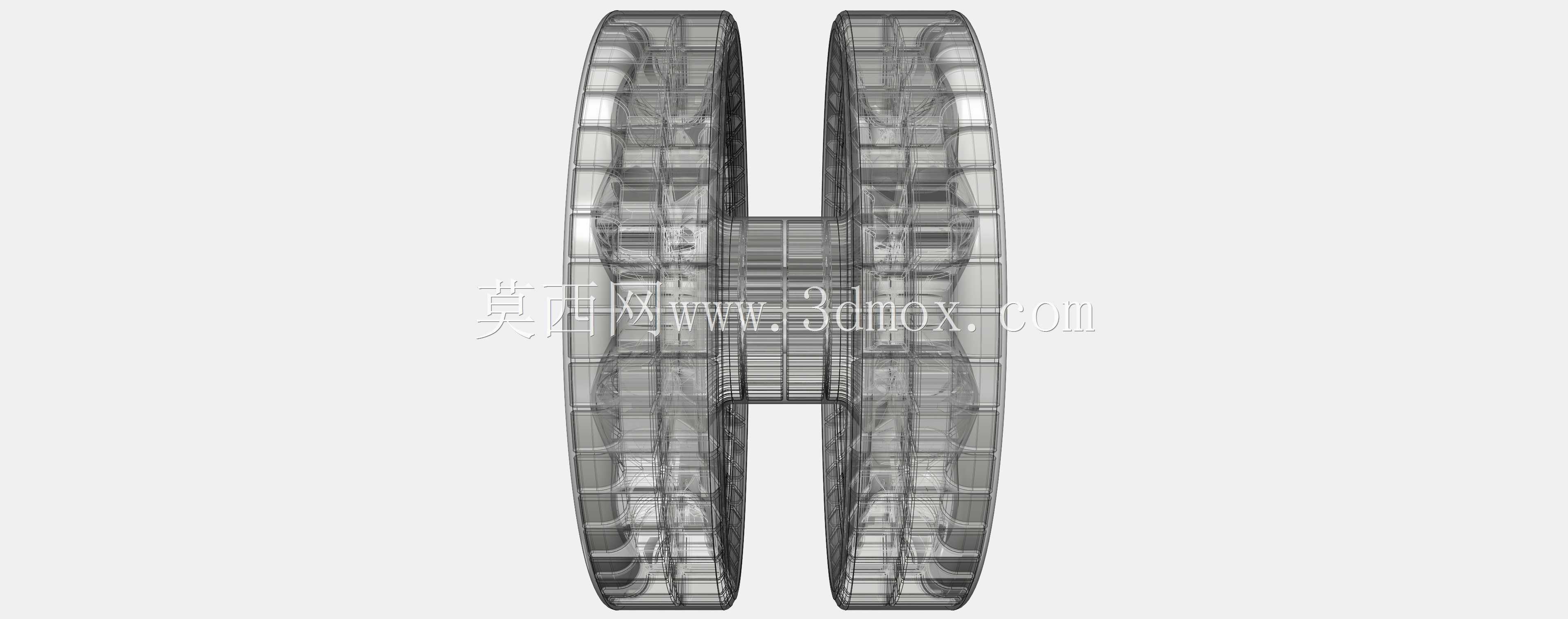

  这款履带轮主要适配履带式行走装备的内侧导向工况,安装位置处于履带链环的背面区域,工作时跨接在履带内侧的垂直齿上,承担履带运行过程中的导向、负重以及侧向限位功能,是履带行走系统里直接和履带啮合传递载荷的核心部件。从结构设计来看,轮体采用镂空式辐条布局,和同类型早期无加强版本的区别在于,轮体内侧保留了整圈内墙加固结构,这种设计并非单纯为了减重,而是在控制轮体整体重量的前提下,针对性提升轮体在承受交变冲击载荷时的结构刚度——履带式装备在非铺装路面、越野工况下行驶时,地面传来的冲击会通过履带板直接传递到轮体,尤其是过沟壑、爬陡坡时,单轮瞬时载荷会达到额定静载荷的2-3倍,无内墙的镂空轮在长期交变载荷下容易在辐条根部出现应力集中开裂的问题,保留内墙加固后,辐条的受力路径从悬臂状态转变为两端支撑状态,应力峰值可降低40%左右,同时镂空结构依然能有效减少轮体转动惯量,降低行走系统的驱动功率损耗。

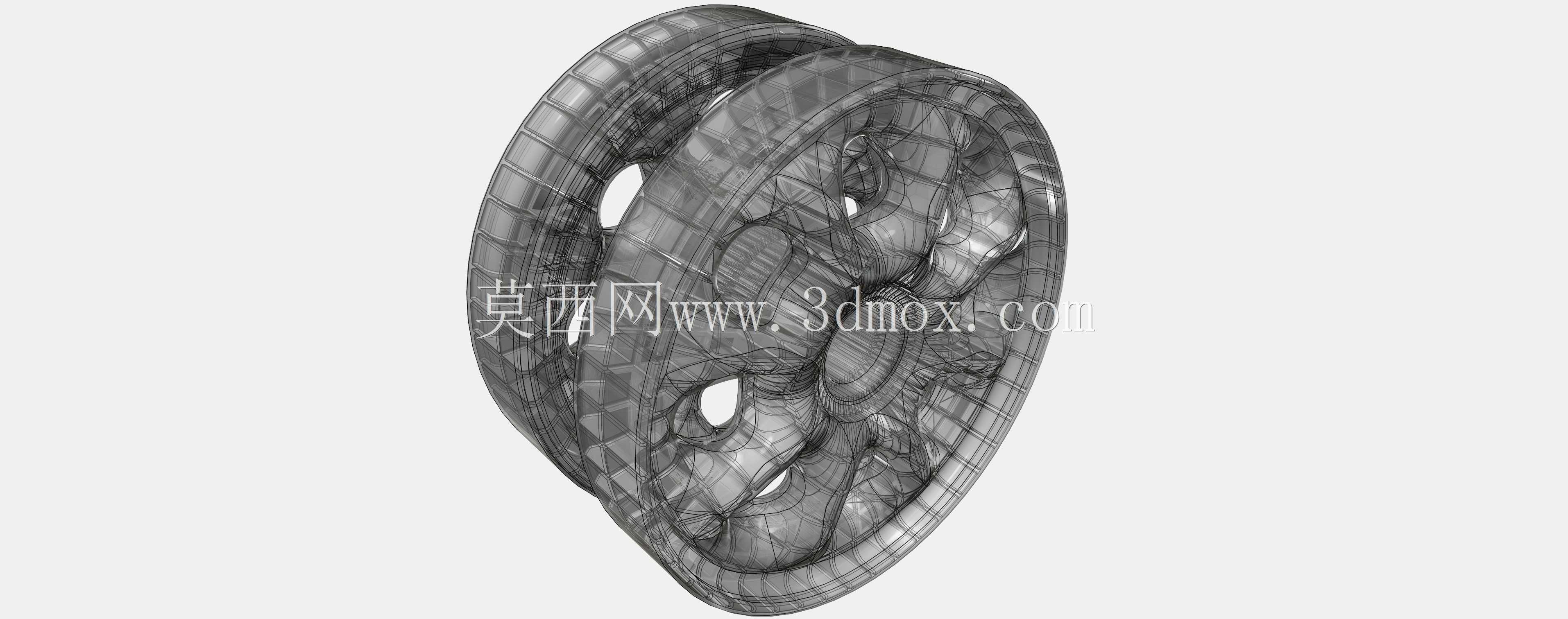

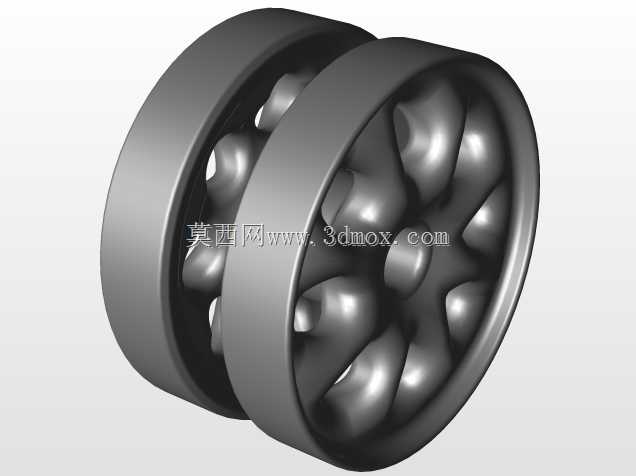

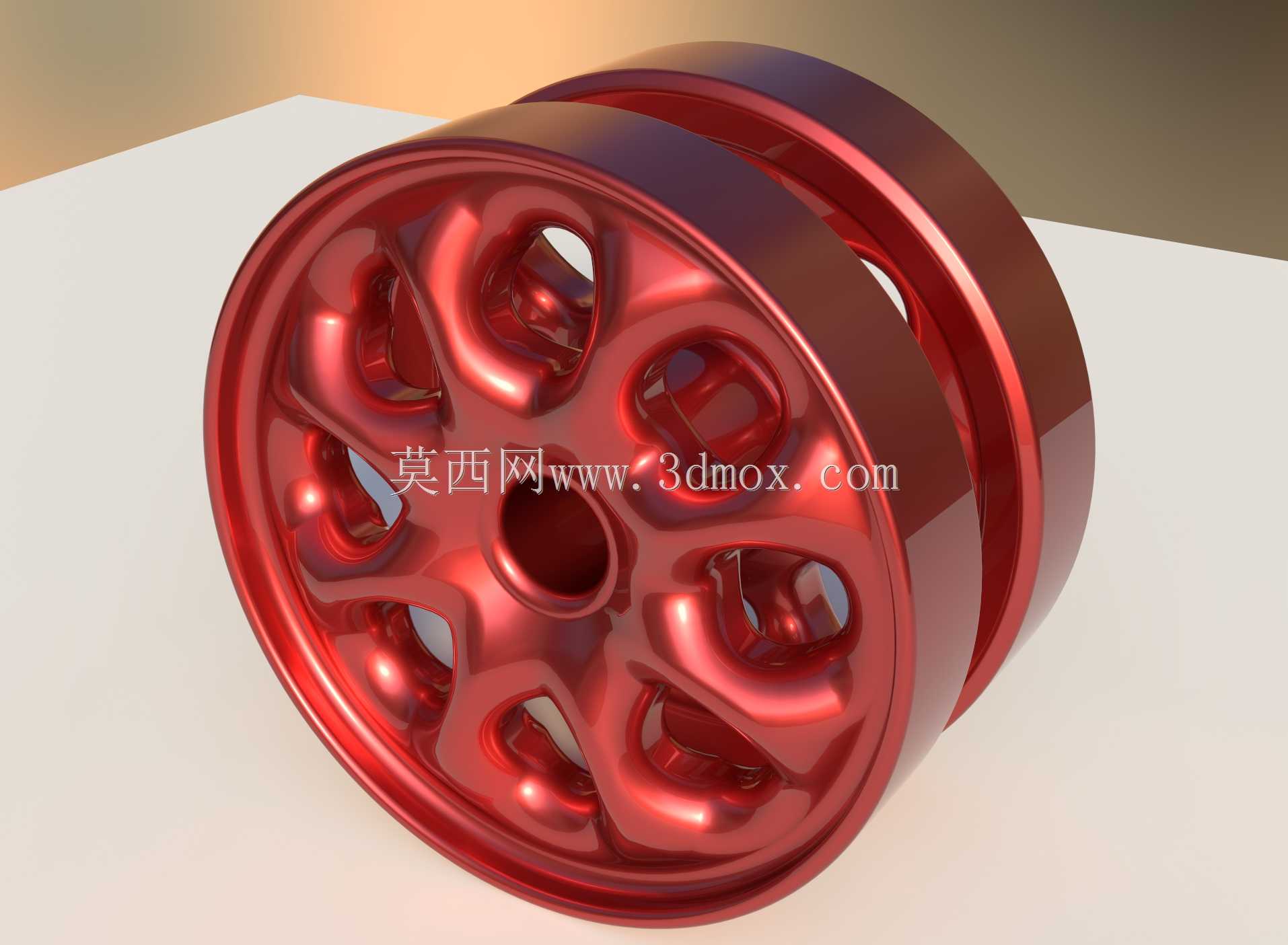

  轮体的外形轮廓采用双凸缘结构,两侧的凸缘高度刚好卡在履带内侧垂直齿的两侧,工作时能避免履带在转向、侧倾工况下出现脱链问题,凸缘的过渡圆角经过优化,不会在履带相对轮体滑动时刮伤履带的啮合齿面,减少履带的异常磨损。轮体中心的安装孔采用基准孔设计,安装时和轮轴采用过渡配合,配合面的粗糙度要求控制在Ra1.6以内,保证轮体转动时的同轴度,避免高速行驶时出现轮体偏摆带来的行走振动。辐条的曲面造型采用流线型过渡,没有尖锐的棱角,一方面是铸造或者锻造加工时更容易脱模,减少加工应力残留,另一方面在野外泥泞、沙尘工况下,泥砂不容易附着在辐条缝隙里,轮体转动时的离心力能很顺畅地把附着的泥砂甩出去,避免积泥导致轮体动平衡失效。

  从安装边界来看,轮体的轴向宽度和履带内侧的导向槽宽度预留了0.8-1.2mm的配合间隙,既不会因为间隙过小导致履带和轮体卡滞,也不会因为间隙过大出现履带横向窜动量超标的问题;轮体的节圆直径和履带的节距严格匹配,啮合时轮齿(这里指轮体和履带齿的啮合接触面)能完全贴合履带垂直齿的受力面,载荷传递均匀,不会出现局部应力过大导致的履带齿断裂问题。在实际应用场景中,这类履带轮不仅可以用在坦克等军用履带装备上,也可以适配小型履带式工程机械、履带式勘探机器人、履带式农用作业机械的行走系统,只要履带的节距、内侧导向槽尺寸和轮体参数匹配,就能直接替换使用。设计过程中还考虑了维修更换的便利性,轮体和轮轴的连接采用标准的紧固件锁紧,不需要专用的特殊工装就能完成拆装,野外作业时出现轮体损坏的情况,现场维修人员可以快速完成更换,减少装备的停机时间。另外轮体的表面强化处理可以根据使用工况选择,普通工况下采用调质处理就能满足强度要求,重载、高磨损工况下可以在轮缘啮合面做淬火处理,表面硬度达到HRC45-50,能大幅提升轮体的使用寿命,减少易损件的更换频率。
