多锥面布尔交集成圆顶冲天炉结构设计

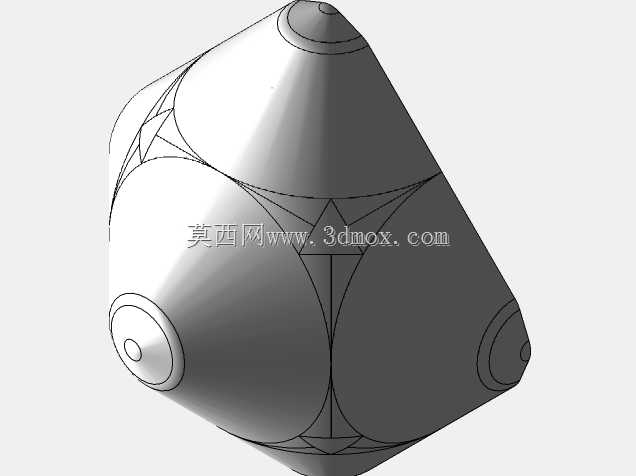

　　这类多锥面集成的冲天炉圆顶结构，最初的应用场景锚定在小型熔炼设备的顶部集气与导流环节，后续也可衍生作为文创类容器、工业风装饰构件的结构原型，核心功能是在有限的顶部安装空间内，实现气流的缓流导向同时兼顾结构刚度，避免传统圆弧穹顶在负压工况下容易出现的局部失稳问题。设计阶段没有采用常规的旋转成型思路，而是选取三对轴线两两垂直的圆锥体作为基础布尔运算单元，每一组圆锥体的底部端面都对齐在同一安装基准面上，锥尖朝向穹顶中心上方延伸，通过布尔交集运算提取三组锥面的公共重叠区域，得到初始的多棱面穹顶基体。运算完成后首先切除超出安装边界的锥尖部分，让穹顶顶部形成平缓的过渡面，避免尖锐结构在安装、运维过程中造成磕碰损伤，同时也能减少顶部的风阻系数，

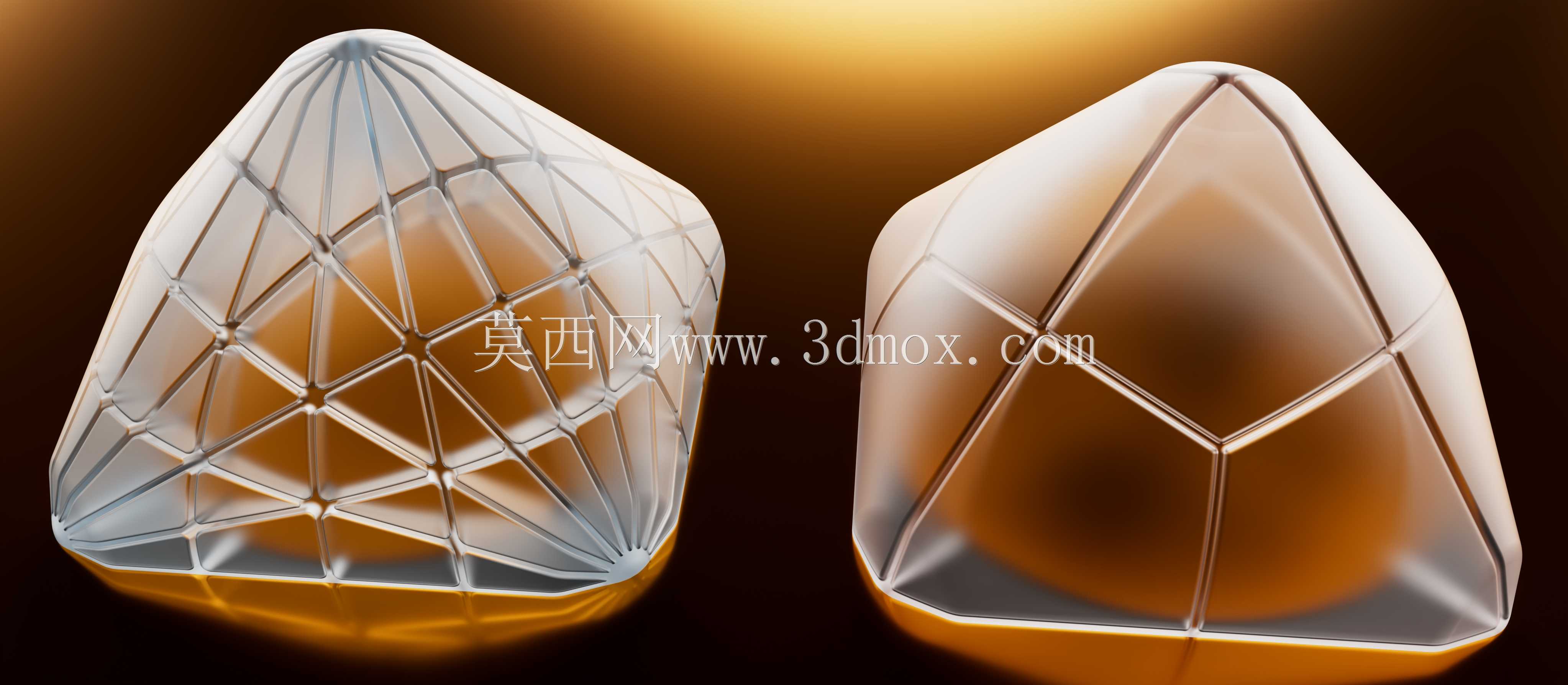

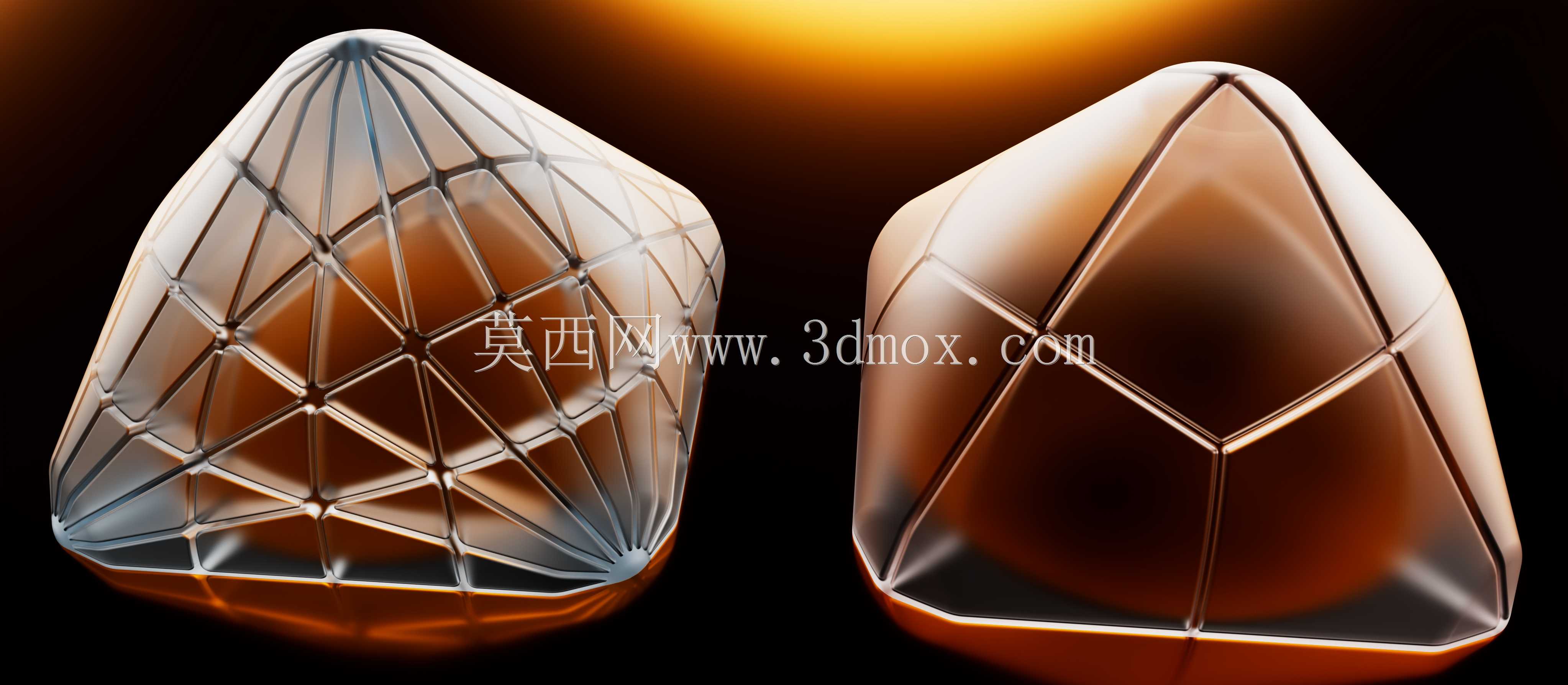

　　适配户外安装场景的抗风需求。所有锥面相交形成的棱边都做了等半径倒圆角处理，圆角取值兼顾了应力分散与成型工艺要求，既避免棱边位置的应力集中导致结构在热胀冷缩工况下出现开裂，也能让后续的表面处理工序更易操作，不会在棱边位置出现涂层堆积或者打磨不到位的问题。穹顶内部的织带加强结构是设计中的核心优化点，没有采用传统的整面肋板加强方案，而是用交错的带状加强筋沿着锥面的交线走向布置，一方面可以顺着结构的应力传递路径排布加强筋，用更少的材料实现更高的结构刚度，减少整体重量；另一方面交错的织带结构可以打散内部通过的气流，避免气流在穹顶内部形成规整的涡旋，降低气流脉动带来的结构振动与噪音。设计过程中输出了两个不同的结构版本，

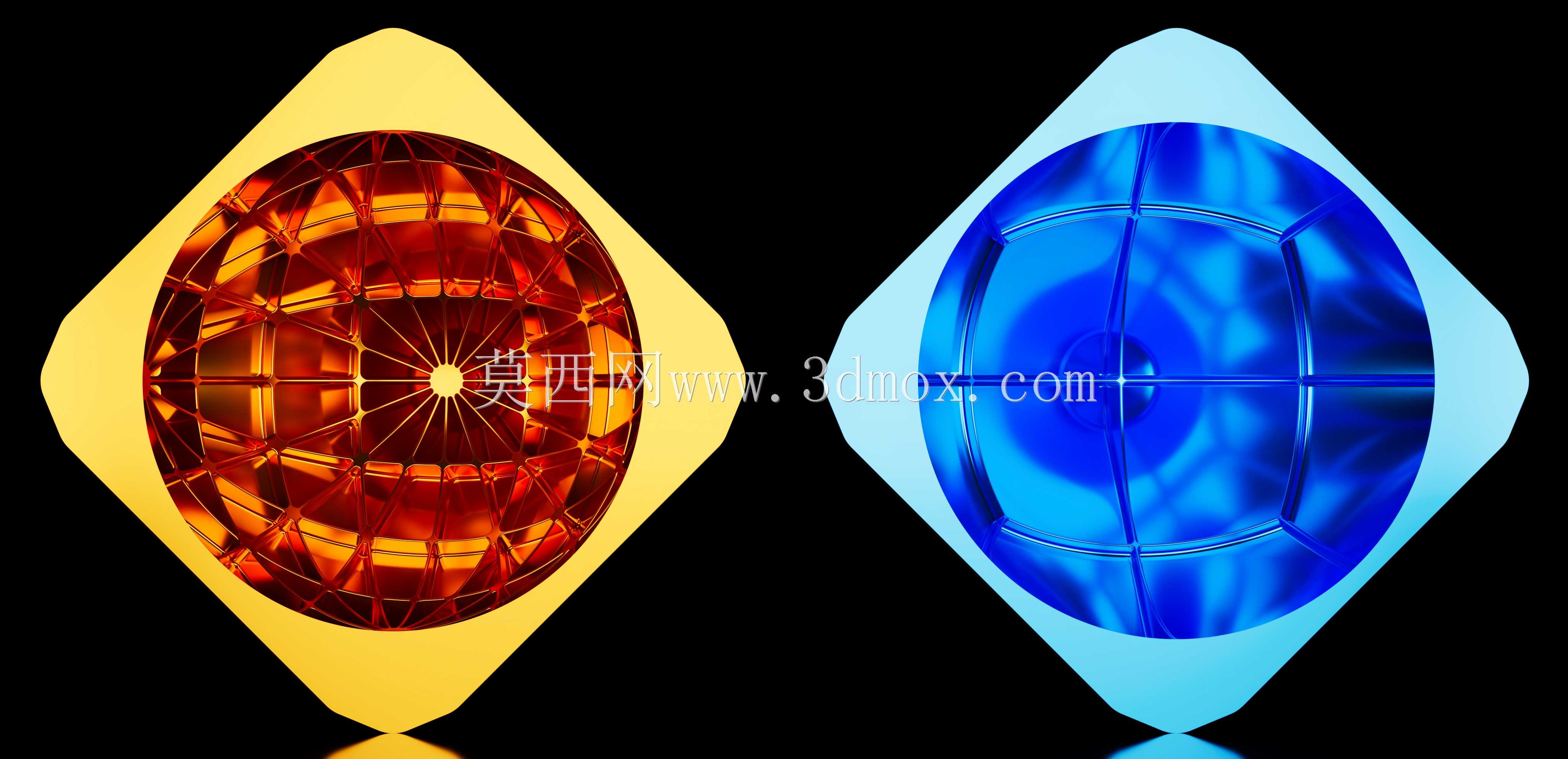

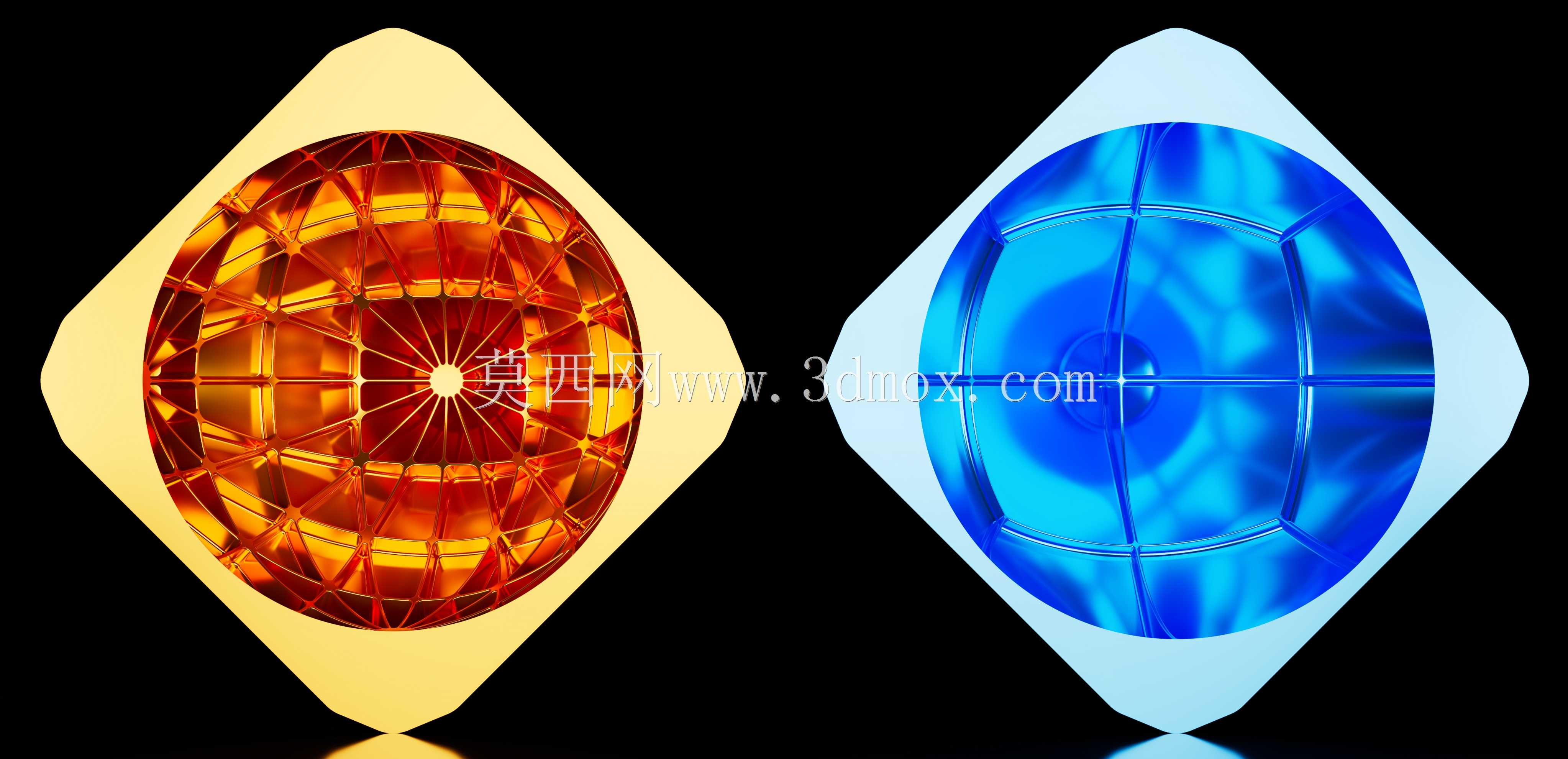

　　其中一个版本的内部织带排布更稀疏，筋条宽度更窄、高度更低，适用于负压载荷较小、对重量控制要求更高的场景，比如小型实验炉的顶部结构、文创展示类的容器外壳；另一个版本的织带排布更密集，筋条的截面尺寸更大，整体结构刚度更高，适用于工况载荷更大、有一定承压要求的场景，比如小型熔炼冲天炉的固定炉顶、工业通风系统的末端集气罩。安装边界上，穹顶的底部设计为方形安装法兰面，法兰边的宽度统一，预留的安装孔位沿着方形边等距分布，可以直接适配方形截面的炉体顶部接口，不需要额外做方圆过渡接头，减少现场安装的焊接或者拼接工作量，法兰面的平面度公差控制在常规机械安装的要求范围内，配合密封垫即可实现端面密封，避免烟气泄漏。外形尺寸上，

　　整体高度与底部方形边长的比例控制在1.2:1左右，既保证了穹顶内部有足够的缓流空间，让上升的气流在穹顶内部完成减速、转向，不会因为穹顶高度过低导致气流直接冲击顶部形成反弹，也不会因为高度过高导致整体结构重心上移，增加安装固定的载荷要求。锥面的锥角取值经过反复调整，确保所有锥面相交形成的棱边都均匀分布在穹顶表面，不会出现局部棱边过密或者过疏的情况，既保证了外形的规整对称，也让每个锥面分担的载荷均匀，不会出现局部受力过大的薄弱区域。在结构验证阶段，重点校核了倒圆角位置的应力集中系数、内部织带加强筋的屈曲载荷、底部法兰面的连接强度，确保在常规工作温度与压力波动范围内，结构不会出现塑性变形或者连接失效的问题。这种多锥布尔运算生成的多面结构，相比传统的曲面穹顶，在三维建模阶段的参数化调整更便捷，只需要修改每一组圆锥的锥角、高度、相对位置参数，就可以快速生成不同比例、不同棱面分布的穹顶结构，不需要反复调整曲面的控制点，能大幅缩短同系列产品的改型设计周期。
