无保持架多层全径向滚珠轴承结构设计

　　在重载传动系统的选型场景中，常规带保持架的滚珠轴承往往存在承载冗余不足、复合载荷适配性差的问题，尤其是在同时存在径向冲击与轴向窜动的安装位，常规轴承的保持架易受交变应力出现疲劳断裂，进而引发滚动体卡滞、轴系抱死的故障。这款无保持架的多层滚珠轴承，正是针对这类复杂工况做的结构优化设计，从滚动体排布到载荷传递路径都做了针对性调整。

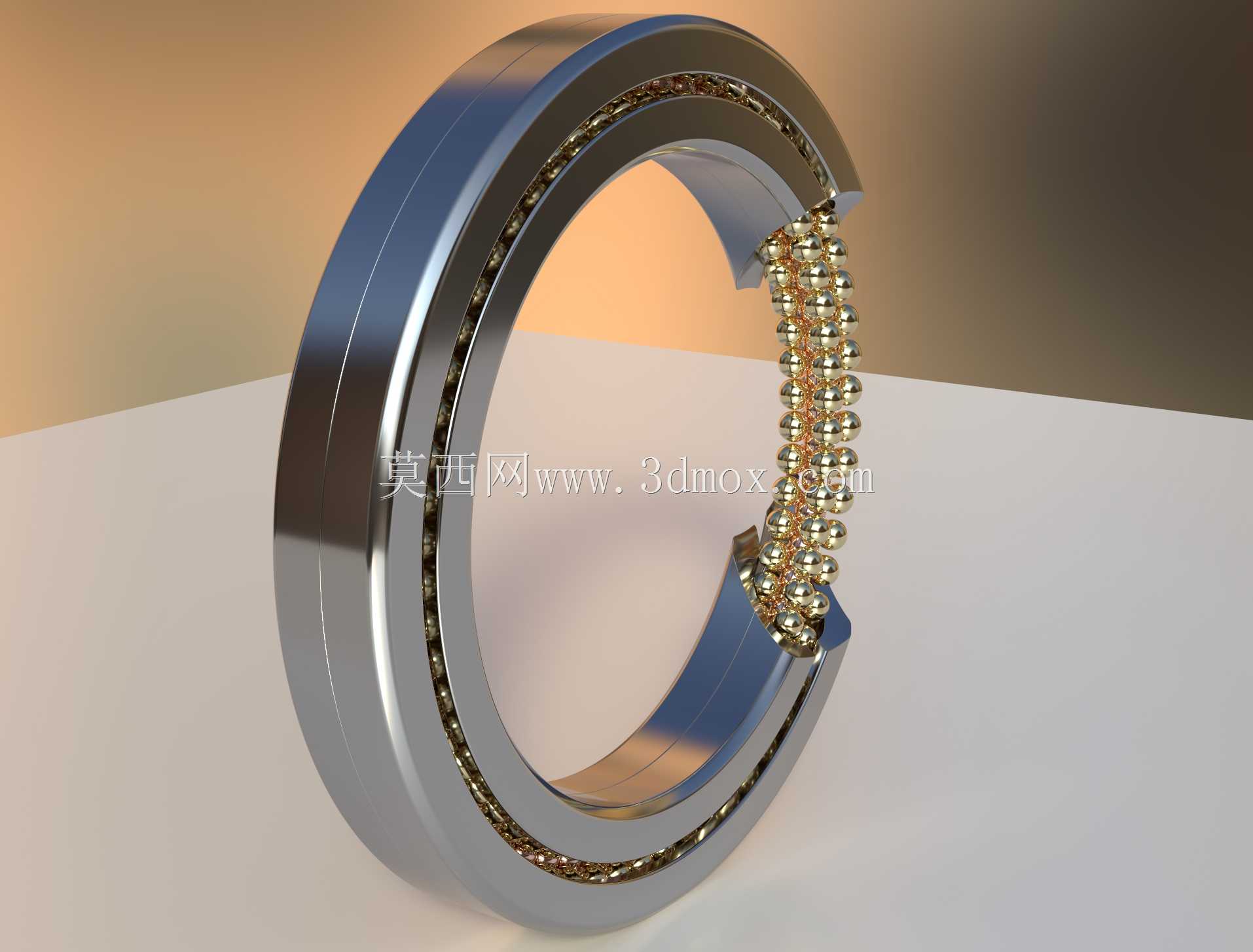

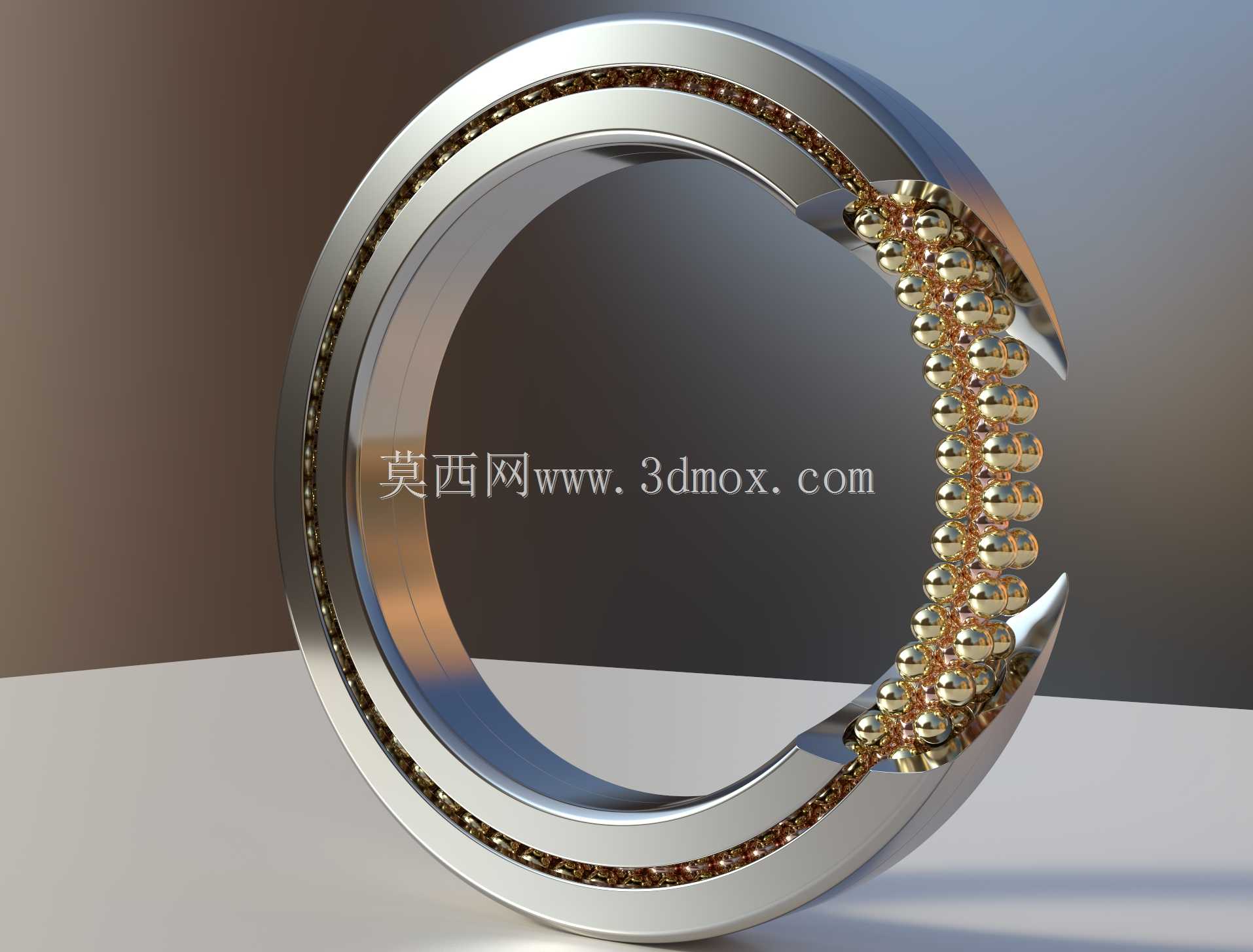

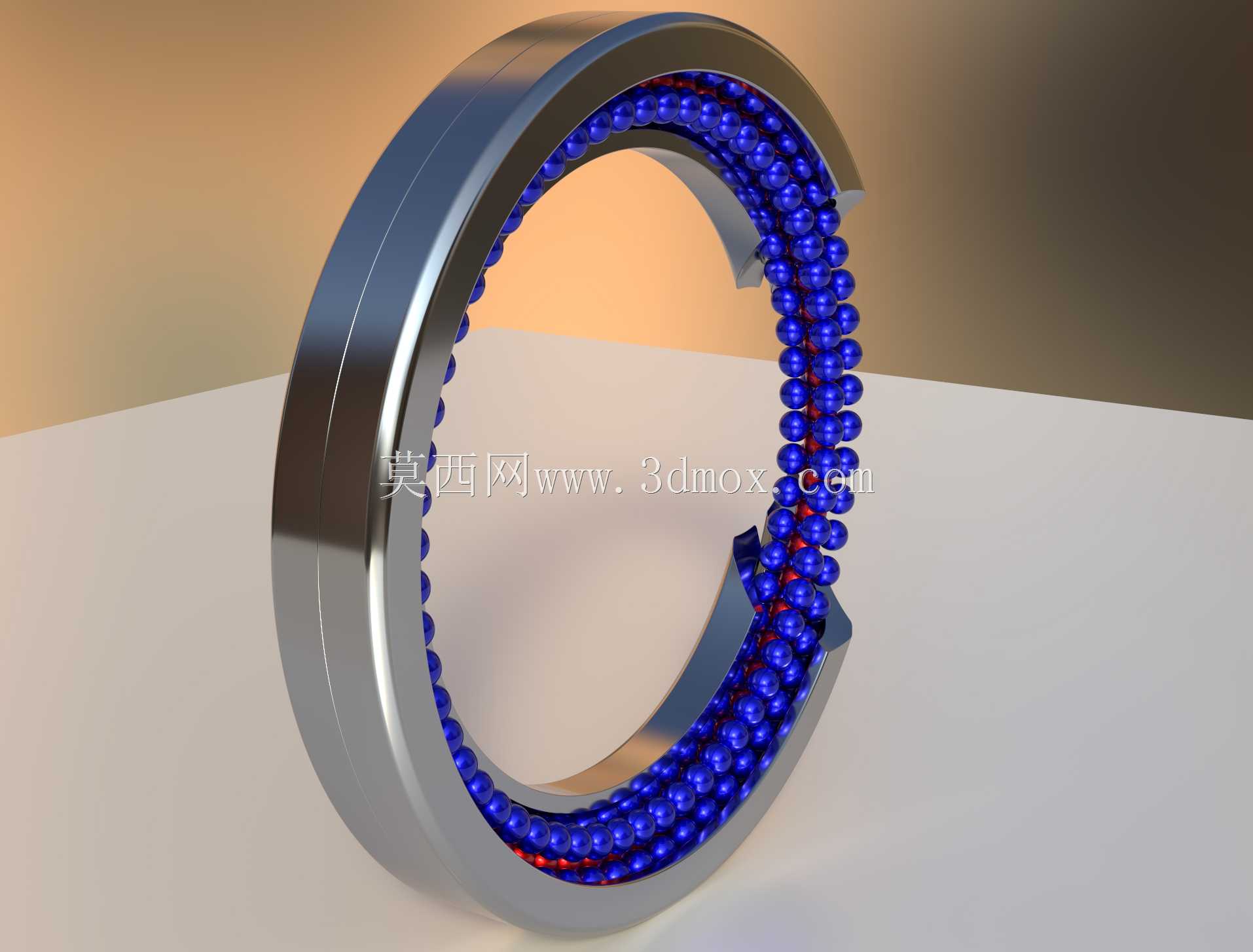

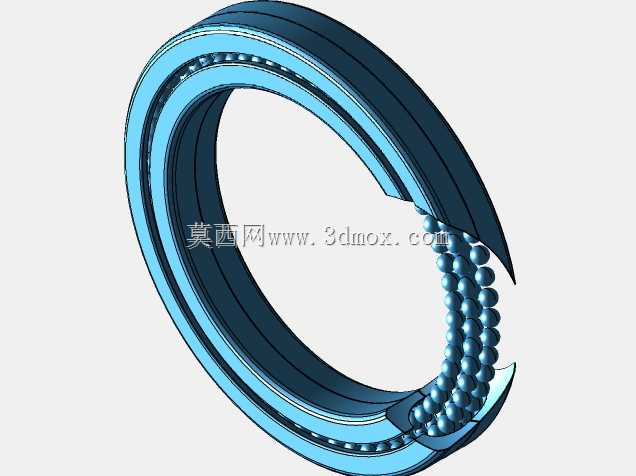

　　从结构设计逻辑来看，该轴承摒弃了传统单排或双排滚珠搭配实体保持架的方案，采用三层嵌套式的滚珠排布结构，内层、中间层、外层的滚珠互为限位，不需要额外的冲压或实体保持架分隔滚动体。这里特意选用奇数层的排布逻辑，是为了避免偶数层滚动体在旋转过程中出现运动干涉——如果仅设置两层滚珠，旋转时两层滚动体的线速度差会带动滚动体沿轴向反向窜动，无法稳定保持在滚道范围内，而三层结构中，中间层的滚珠既承担了相邻两层滚动体的分隔作用，同时也是载荷传递的中间载体，能将内圈承受的径向载荷逐层均匀传递到外圈，避免局部应力集中。

　　实际使用场景中，这类轴承可适配同时存在径向重载与较大轴向载荷的安装位，比如工程机械的铰接销轴处、重载输送线的辊筒支撑端、中小型减速器的中间轴支撑位，不需要额外搭配推力轴承来承担轴向力，能有效缩减轴系的轴向安装空间。和常规满装滚子轴承相比，该结构采用球形滚动体，点接触的运动形式能降低高速旋转时的摩擦损耗，不会像满装圆柱滚子轴承那样在高转速下出现滑动摩擦急剧上升的问题，同时无保持架的设计让滚动体的填充数量比同尺寸带保持架轴承高出近40%，额定动载荷能提升30%以上，适合低速重载同时伴随一定转速的工况。

　　安装边界方面，该轴承的内外圈滚道采用圆弧型面设计，和多层滚珠的接触角可随载荷大小自适应调整，能自动补偿轴系加工带来的同轴度误差，对安装座的形位公差容忍度更高，不需要像精密角接触轴承那样严格控制安装孔的圆柱度与同轴度，现场装配时不需要额外预紧调整，依靠自身结构就能实现自动定心。同时滚动体之间为纯滚动接触，不存在保持架和滚动体之间的滑动摩擦，运行过程中温升更低，润滑脂的填充空间也比带保持架轴承更大，维护周期可延长一倍以上。

　　需要注意的是，这类轴承不适合超高转速的精密传动场景，因为多层滚动体的运动存在一定的速度差，极限转速比同尺寸精密角接触球轴承低20%左右，但在中低速重载、复合载荷的工况下，其结构可靠性远高于常规带保持架轴承，尤其是在存在冲击载荷的场合，没有保持架的薄弱结构件，不会出现保持架碎裂导致的突发故障，运行稳定性更有保障。建模过程中需要严格控制各层滚珠的直径公差，确保同层滚珠的尺寸差控制在微米级，避免出现个别滚珠过载的情况，滚道的曲率半径需要比滚珠半径大2%到5%，预留出热膨胀的间隙，避免运行过程中出现卡滞。
