网格包覆式圆角塑料防护端盖结构设计

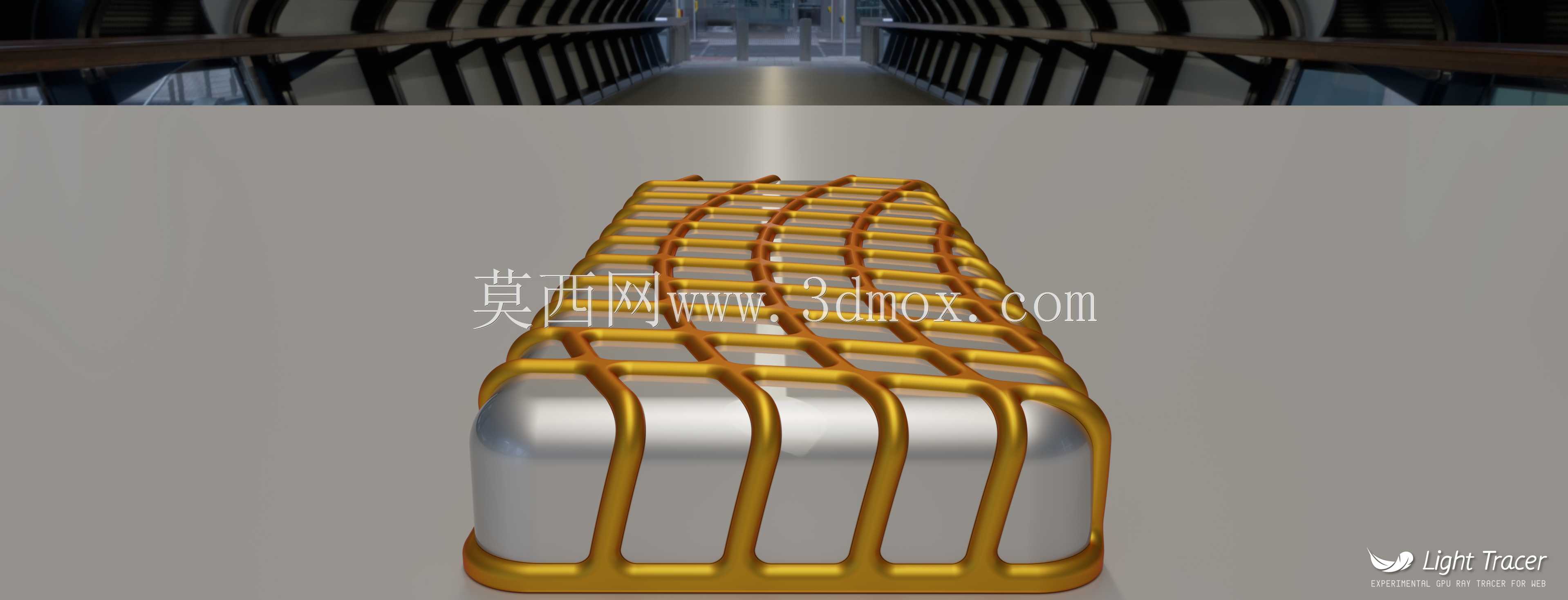

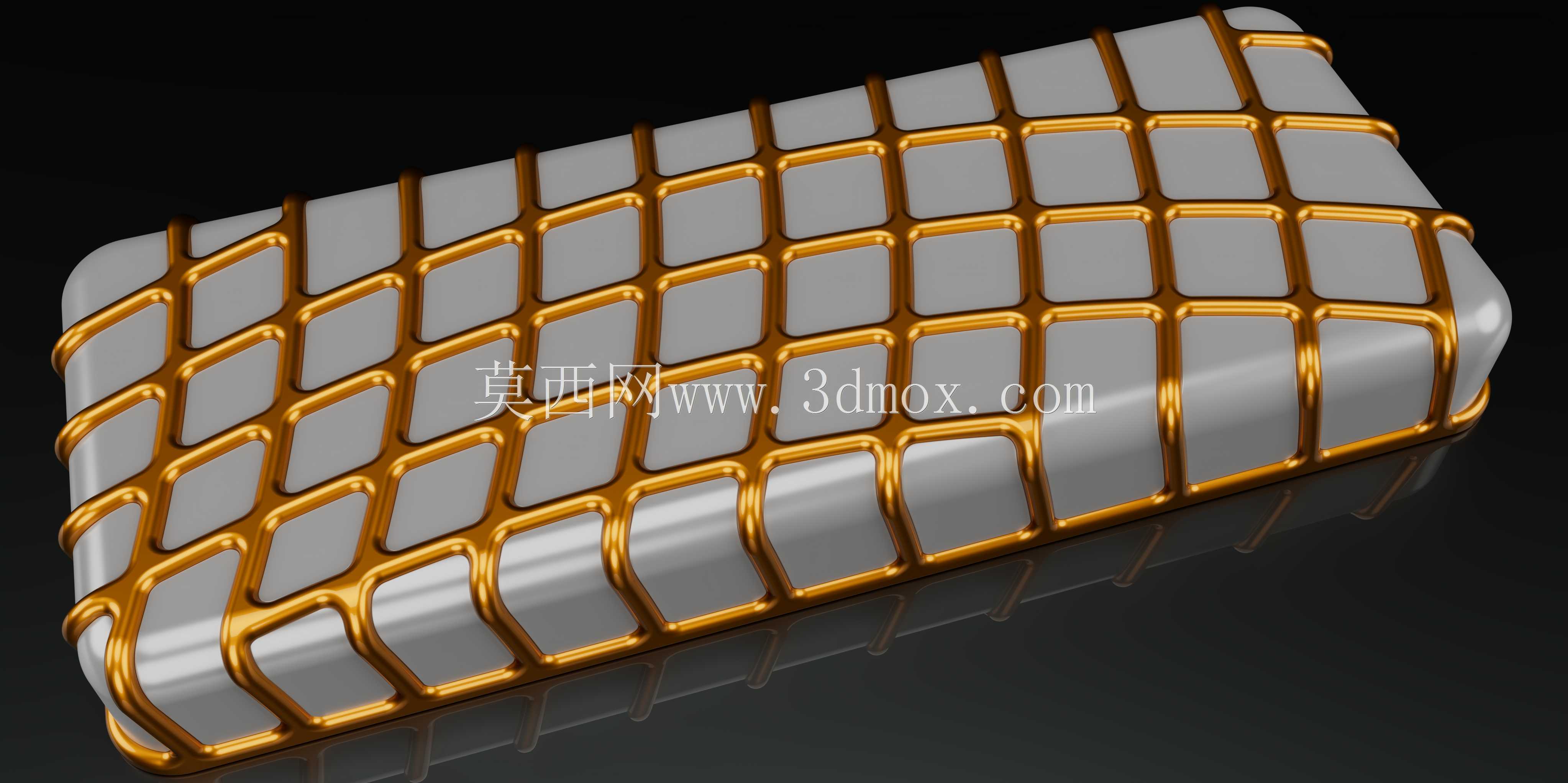

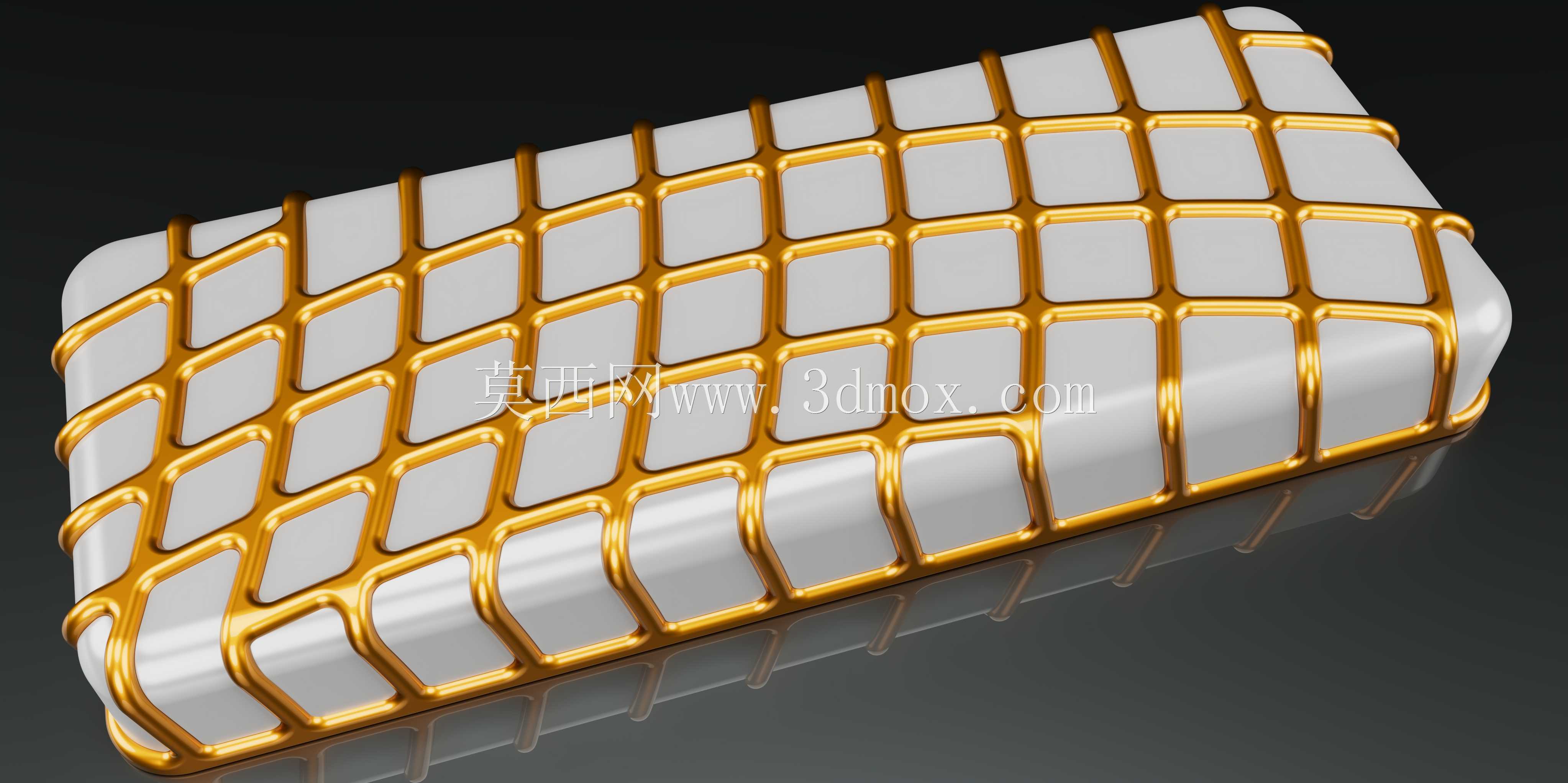

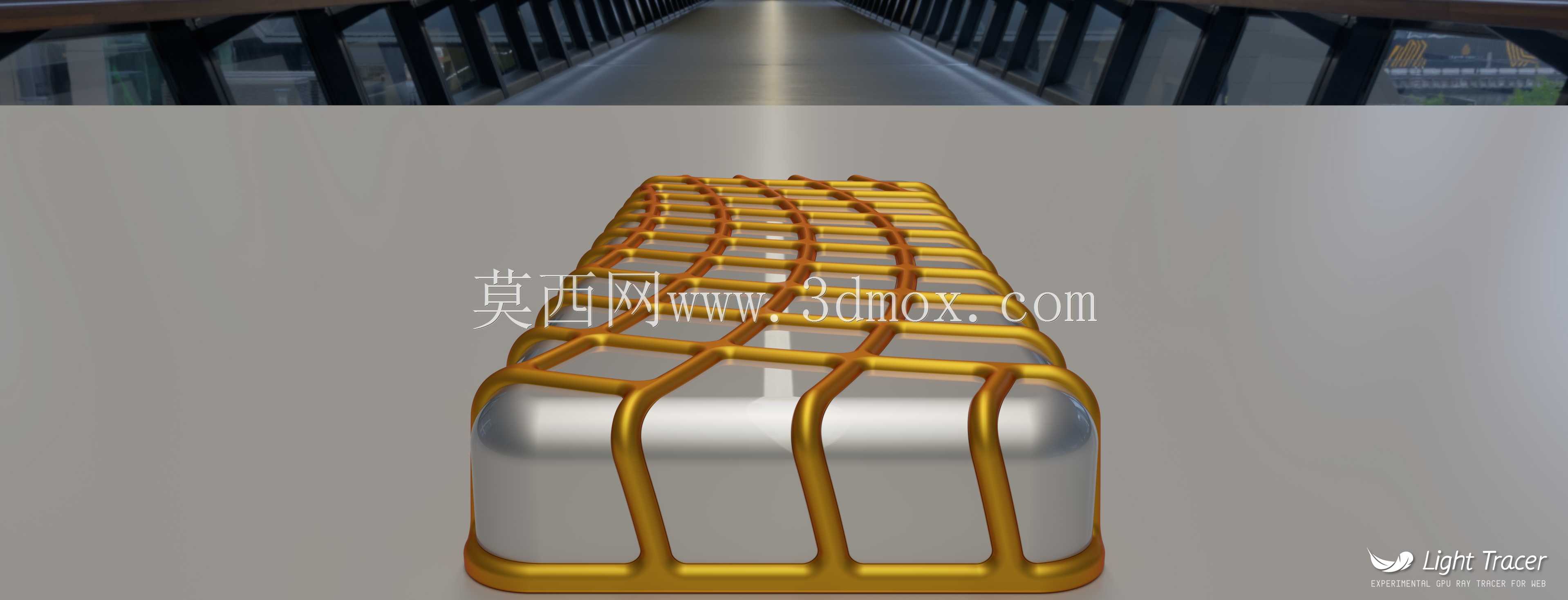

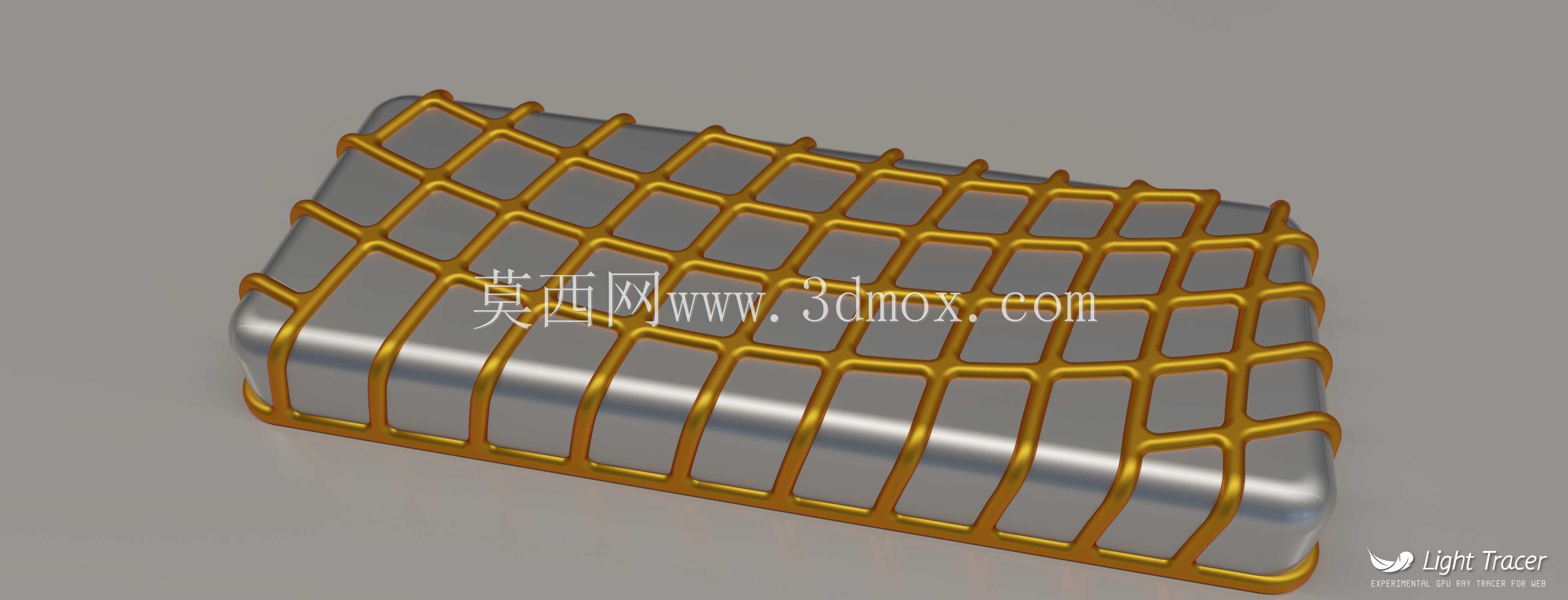

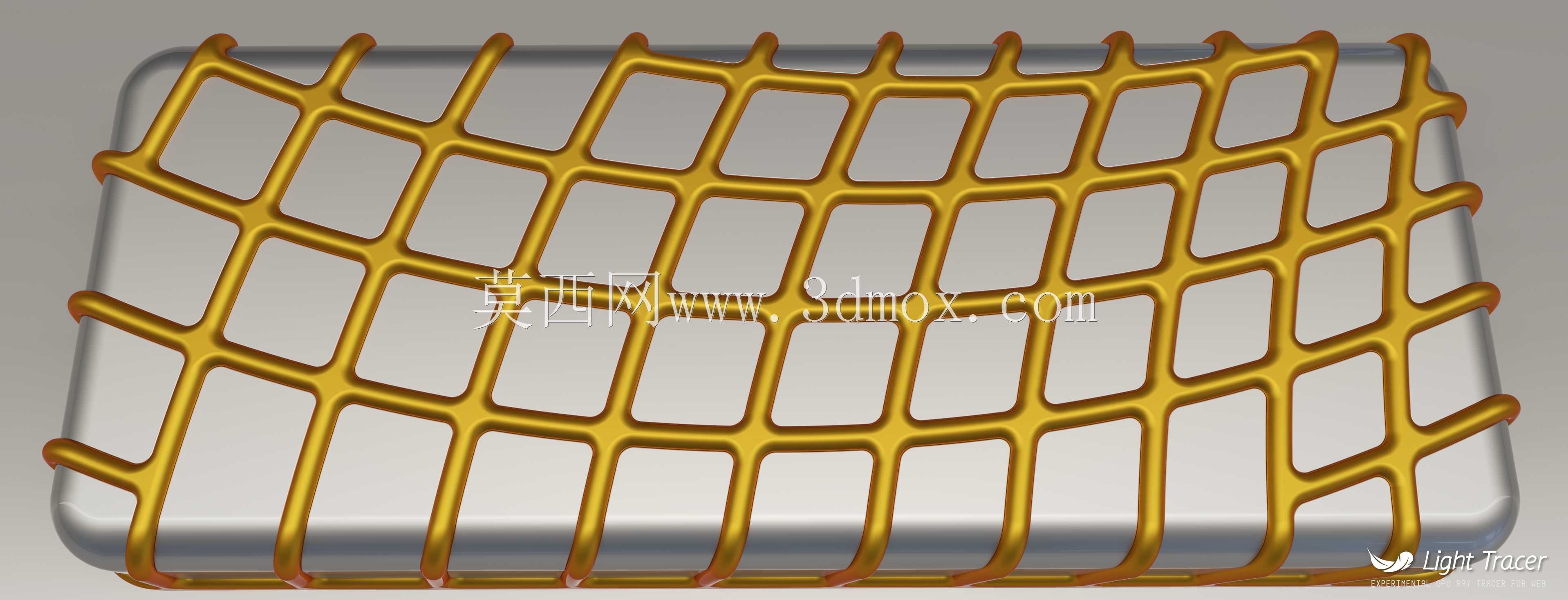

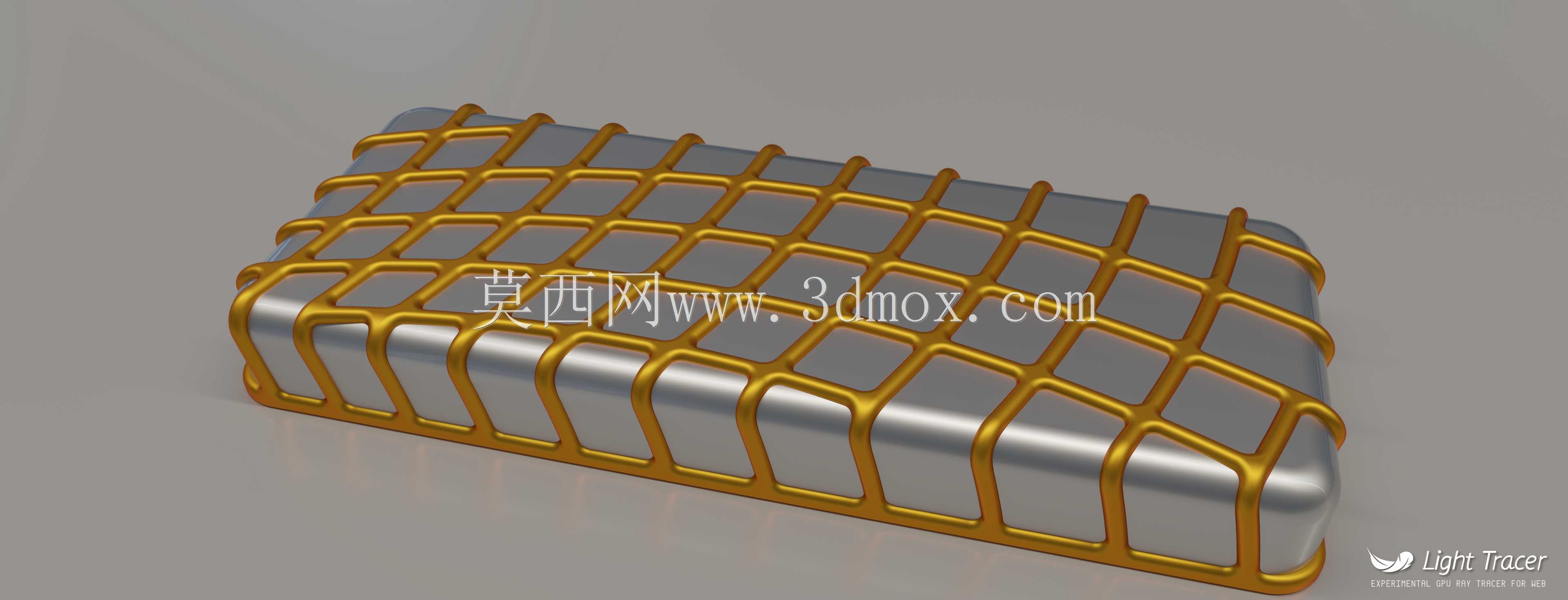

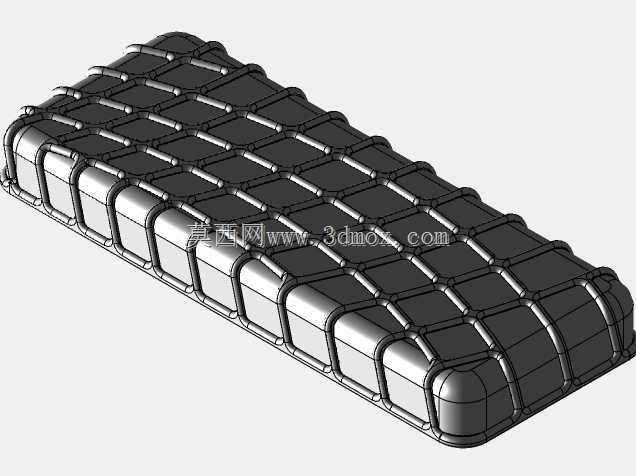

　　这类网格包覆结构的塑料端盖，多应用在小型便携电子设备、手持检测仪器、模块化储能块的端部防护场景，日常使用中直接替代传统光滑面塑料封盖，解决光滑端盖易打滑、磕碰易开裂、边角防护不足的实际问题。从结构设计逻辑来看，整体采用圆角长方体的基础轮廓，所有棱边均做R3以上的大圆角过渡，避免直角结构在注塑冷却过程中产生应力集中，同时也能消除使用过程中锐边划伤操作人员的隐患。外层的网格筋条采用等距阵列排布，筋条凸起高度控制在1.5mm-2mm区间，筋条宽度1.2mm，网格单元为等比例矩形，相邻筋条的间距根据端盖整体尺寸做等比缩放，保证每一块网格内的平面区域面积一致，既可以在握持时增加接触面的摩擦力，防止手持设备时滑脱，也能在端盖受到侧向冲击时，

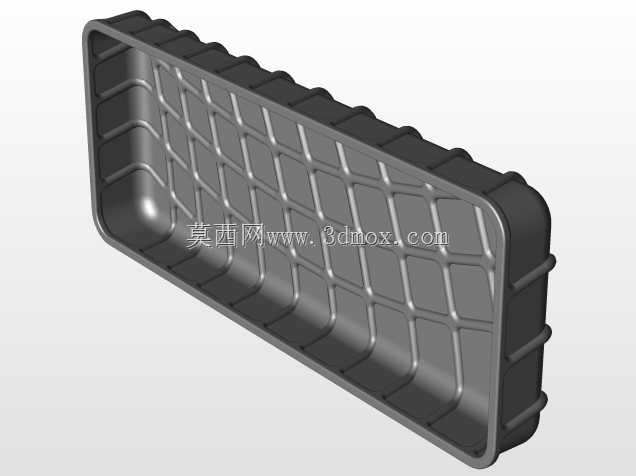

　　通过筋条的微变形分散冲击力，避免冲击力直接传递到内部被防护的元器件上。和同类型带切口、带侧窗的端盖结构不同，这款端盖的侧壁为完整封闭结构，没有预留开窗或者卡扣项圈的安装位，适配不需要外接接口、不需要额外固定卡扣的全封闭防护场景，比如内置电池的便携模块端部、小型工具的收纳盒端盖，安装时直接通过侧壁的微量过盈配合套在被防护件的端部，不需要额外打胶或者加装紧固件，拆装效率更高。设计过程中需要重点控制侧壁的壁厚，整体壁厚均匀保持在1.8mm，网格筋条的根部做0.3mm的圆角过渡，避免注塑时筋条根部出现缩痕，影响外观和结构强度。安装边界方面，端盖的内轮廓尺寸和被包覆件的外轮廓尺寸预留0.15mm的过盈量，

　　配合长度控制在被包覆件端部总长度的1/6，既保证安装后不会轻易脱落，也不会因为过盈量过大导致安装困难、甚至撑裂端盖侧壁。端盖的端面为平面结构，没有额外的凸起标识位，方便后续根据使用需求丝印标识或者粘贴标签，网格筋条的顶面和端面平面保持0.2mm的高度差，放置时筋条先接触接触面，避免端面平面被刮花。实际选型使用时，这类端盖多采用PP或者ABS材质注塑成型，PP材质的端盖耐冲击性更好，适合户外使用的便携设备，ABS材质的端盖表面光泽度更高，适合消费类电子设备的外观件。结构验证阶段需要重点做跌落测试，从1.2米高度自由跌落至水泥地面，网格筋条允许出现轻微变形但不能出现断裂，端盖不能从被防护件上脱落，

　　侧壁封闭区域不能出现开裂漏出内部构件的情况。另外网格结构的排布要避开内部元器件的凸起位置，建模时需要提前做干涉检查，保证端盖安装到位后，内壁和内部元器件之间预留0.5mm以上的安全间隙，避免注塑成型的收缩误差导致端盖压损内部元件。
