多层无保持架径向轴向复合圆锥滚子轴承结构

　　在重载回转支承、重型工程机械回转机构、大型盾构机主驱动、风电主轴偏航变桨这类需要同时承受大径向力、双向轴向力与倾覆力矩的工况场景中，常规单排圆锥滚子轴承往往需要成对安装、配套调整预紧的隔套结构，不仅安装工序繁琐，还容易因预紧量控制不当出现早期点蚀、温升过高的问题。这款多层无保持架径向轴向复合圆锥滚子轴承，正是针对这类复合重载工况做的结构优化设计，跳出了传统带保持架轴承的滚动体排布逻辑。

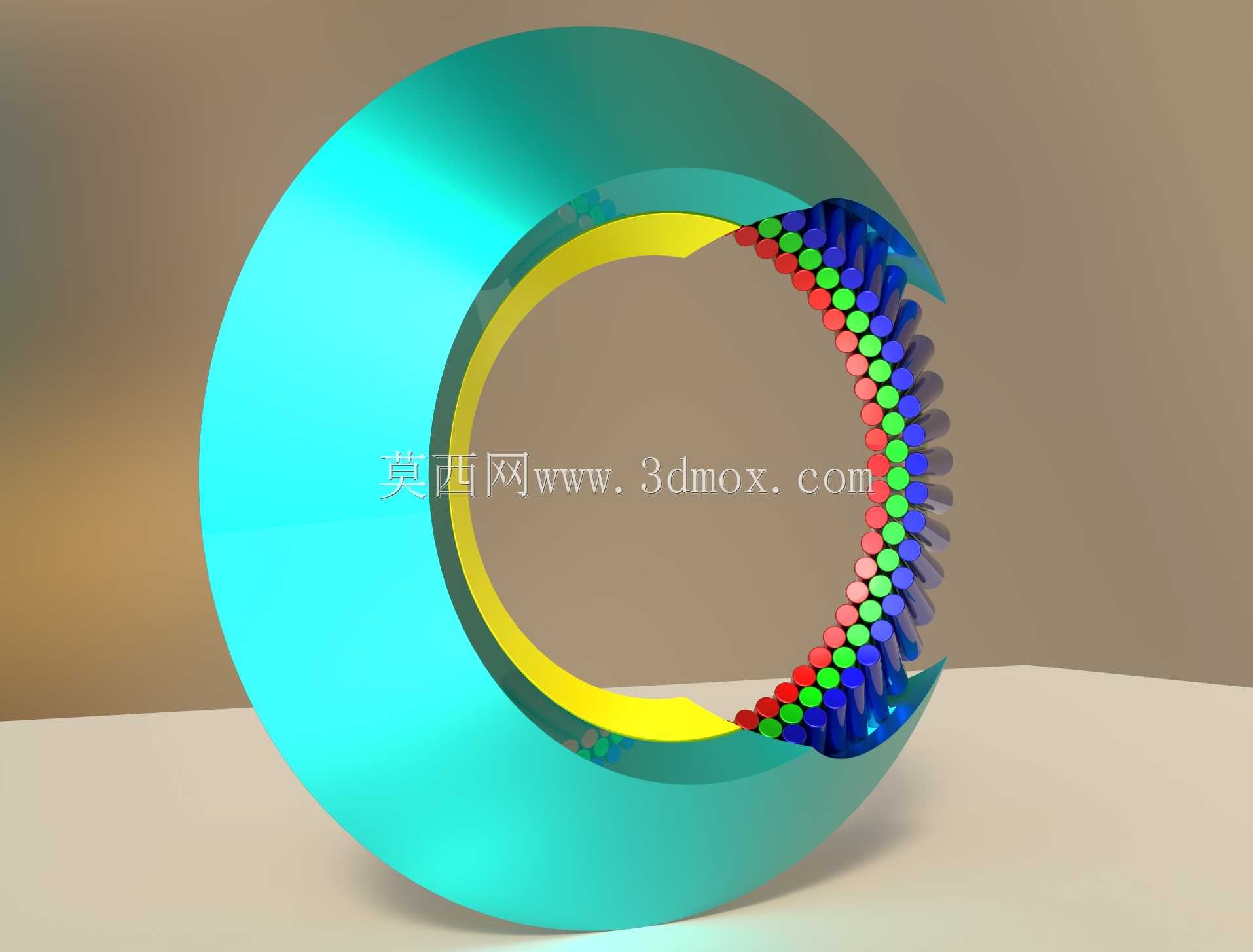

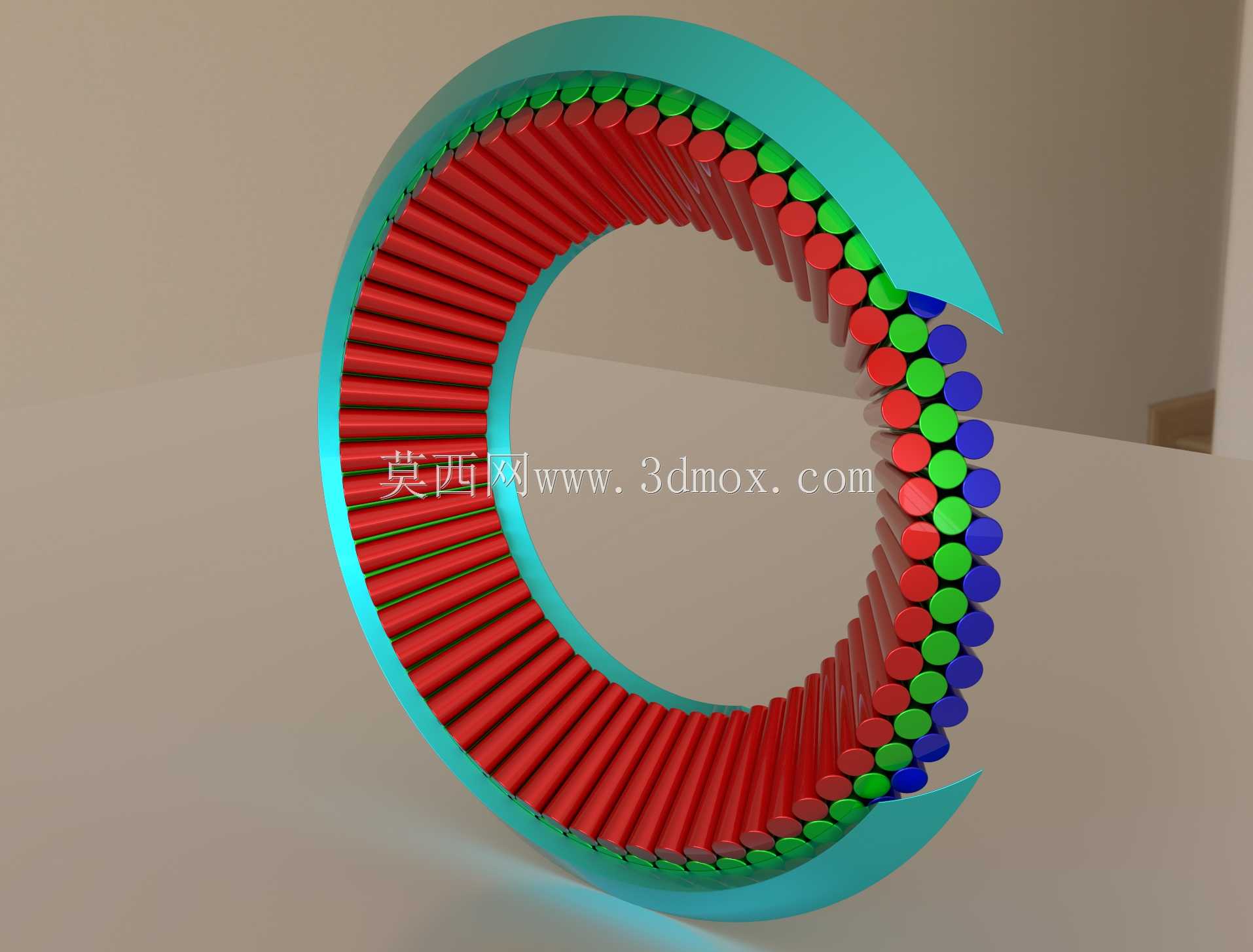

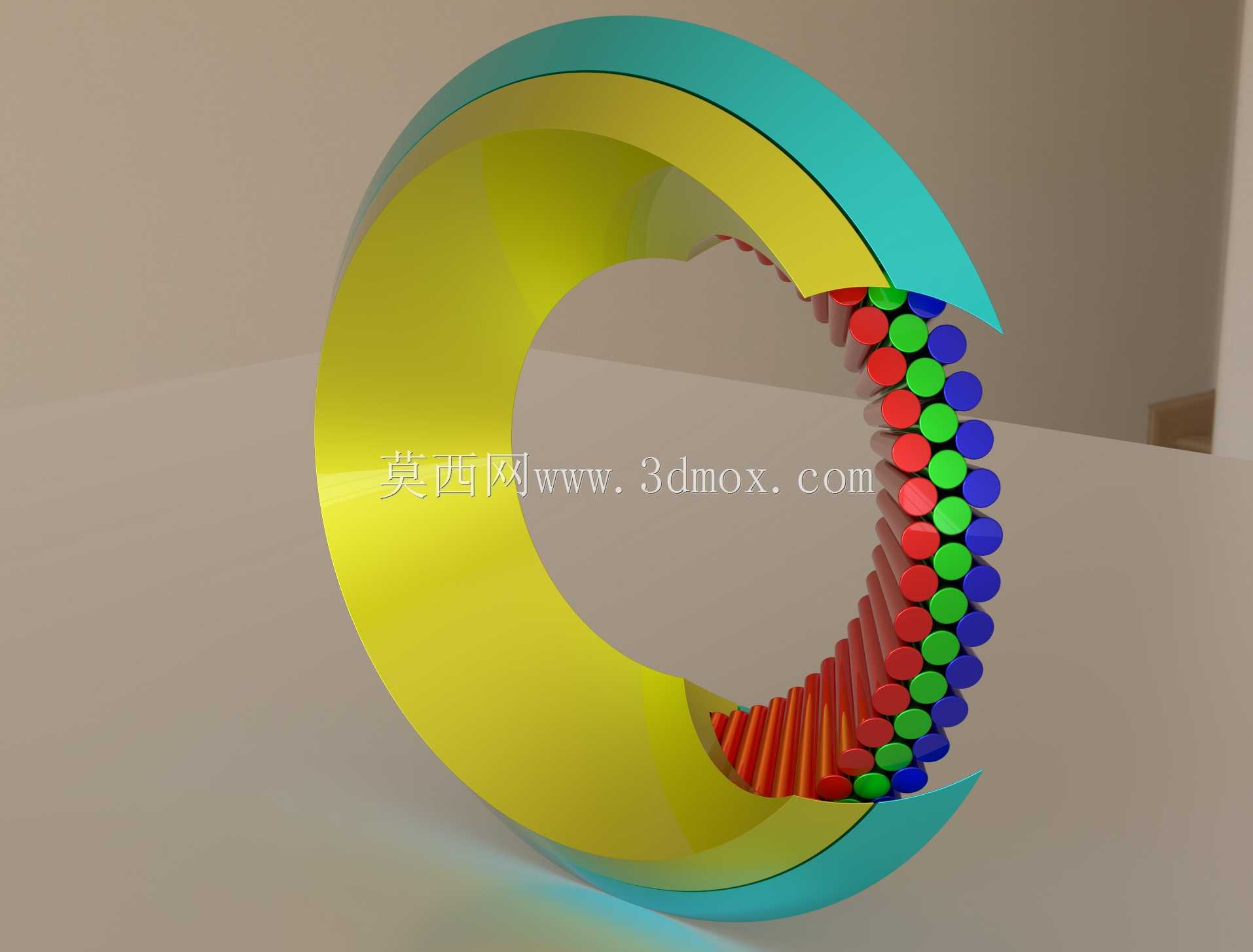

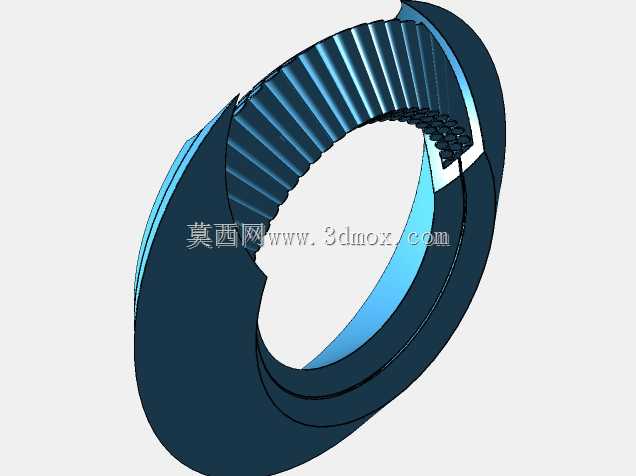

　　从结构逻辑来看，这款轴承摒弃了传统保持架对滚动体的分隔约束，采用三层锥形滚动体相互啮合排布的形式，所有滚动体的旋转轴线均指向轴承中部的共同汇聚点，和常规单排圆锥滚子轴承的滚子轴线汇交逻辑一致，但三层排布的结构让滚动体数量较同尺寸常规轴承提升近两倍，在不扩大轴承径向安装尺寸的前提下，有效增大了滚动体与滚道的接触承载面积。不同于常规补充分体式推力轴承承受轴向载荷的组合方案，这款轴承的滚动体滚道同时集成了径向承载面与轴向承载面，滚动体表面呈倾斜锥角，锥面同时与内圈、外圈的径向滚道、轴向挡边接触，可同时传递径向载荷与双向轴向载荷，不需要额外搭配推力轴承单元，能大幅缩减支承部位的轴向安装空间。

　　设计过程中需要重点解决无保持架状态下滚动体的运动干涉问题：三层滚动体排布时，中间层任意两个相邻滚动体，会被另外两层的滚动体自然隔开，同一排内的相邻滚动体之间不会直接接触摩擦，避免了传统满装滚子轴承中同排滚动体直接滑动摩擦导致的磨损、发热问题。滚动体采用锥形截锥结构，由于锥角朝向轴承中心汇聚，滚动体绕轴承轴线公转时，大端（远离轴承中心端）的线速度高于小端（靠近轴承中心端），因此设计时将滚动体大端直径设置为大于小端直径，直径比值与两端到轴承中心的距离比值匹配，保证滚动体在滚道内做纯滚动运动，减少滑动摩擦带来的功率损耗与磨损。同时滚动体与滚道之间预留了微小的自适应间隙，可自动补偿加工制造带来的滚动体直径微小公差，保证所有滚动体受力均匀，避免局部载荷过大导致的早期失效。

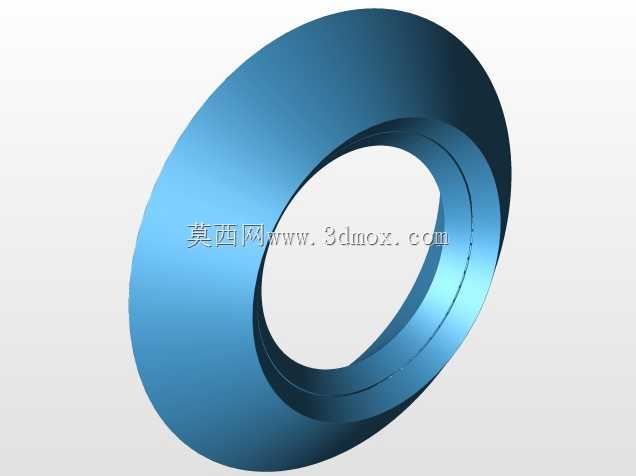

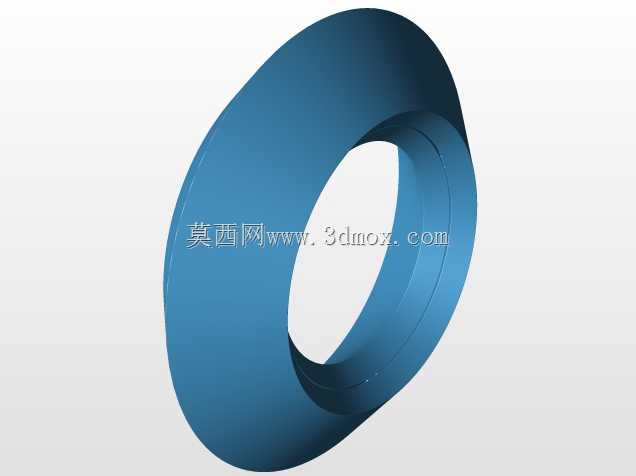

　　安装边界方面，这款轴承的内圈、外圈均采用整体式结构，没有分体式的安装挡圈，安装时可直接采用热装工艺装配到轴颈与轴承座孔内，不需要额外加工定位止口与固定卡槽，径向安装尺寸与同承载等级的常规调心滚子轴承接近，轴向尺寸仅为常规圆锥滚子轴承成对安装方案的60%左右，适合安装空间紧凑、承载要求高的回转部位。实际使用中，这款轴承不需要保持架的导向约束，对润滑脂的填充量要求更低，滚动体之间的间隙可存储少量润滑脂，在低速重载工况下可延长补脂周期，适合矿山、冶金、重型装备这类维护不便的应用场景。需要注意的是，由于无保持架结构的滚动体运动约束完全依靠滚道与相邻层滚动体实现，该轴承更适合转速低于100r/min的重载低速工况，高速工况下滚动体的离心力会打破层间啮合的受力平衡，不适合高速回转场景使用。
