螺杆式制冷压缩机组三维结构设计

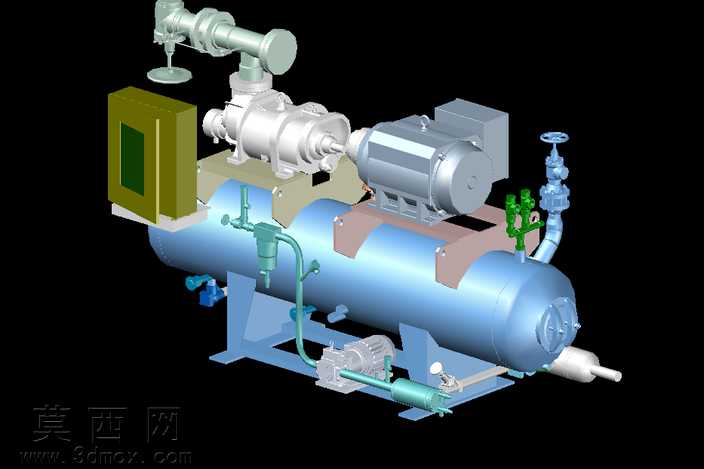

本模型为完整的螺杆式制冷压缩机组三维设计，建模过程严格遵循工业制冷压缩机的实际生产装配逻辑，采用自底向上的装配建模方式完成全机组的结构搭建。模型完整还原了螺杆式压缩机的核心组成部分，包含螺杆主机本体、驱动电机、卧式储液器、油路系统组件、气路控制阀组、电气控制箱、承载机架以及各类连接管路与操作附件。建模阶段对核心部件的结构细节做了精准还原：螺杆主机的阴阳转子啮合腔体、轴封结构、吸气排气法兰接口均按照实际尺寸比例构建，驱动电机的散热筋、接线盒、安装底座结构完整，卧式储液器的封头、支座、液位接口、安全阀接口均做了细节刻画，油路系统的油泵、过滤器、视液镜、回油管路走向完全符合螺杆压缩机的油路循环逻辑，气路部分的截止阀、止回阀、安全阀、手轮操作机构的结构特征清晰可辨，电气控制箱的柜门、观察窗、安装支架也做了完整呈现。材质与渲染层面，针对不同部件的实际材质属性做了区分设置：储液器罐体采用哑光金属蓝漆面材质还原工业涂装效果，螺杆主机与驱动电机采用银灰色金属材质表现铸铁与铸铝的机加工质感，管路根据介质类型区分了绿色冷媒管、蓝色润滑油管的材质表现，阀门手轮采用蓝色工程塑料材质，机架采用深灰色型钢材质，控制箱采用橄榄绿电气柜漆面材质，渲染后整体视觉效果与真实工业机组高度一致。结构设计上，模型充分考虑了螺杆压缩机的实际装配关系，各部件的安装定位、螺栓连接位置、管路避让逻辑均符合工程实际，驱动电机与螺杆主机通过联轴器直连的传动结构清晰，机组整体通过型钢机架集成承载，底部支座预留了安装固定孔位，各类阀件的操作空间预留合理，既完整展现了螺杆式压缩机的工作原理与系统构成，也可作为制冷设备选型、结构教学、产品展示的三维参考模型，清晰呈现了螺杆压缩机组从动力输入、气体压缩、油气分离到介质存储的完整系统布局。
