喷气发动机离心压缩机叶轮三维数模

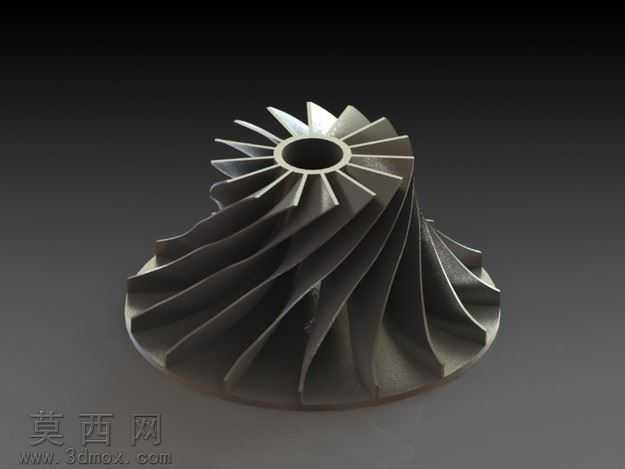

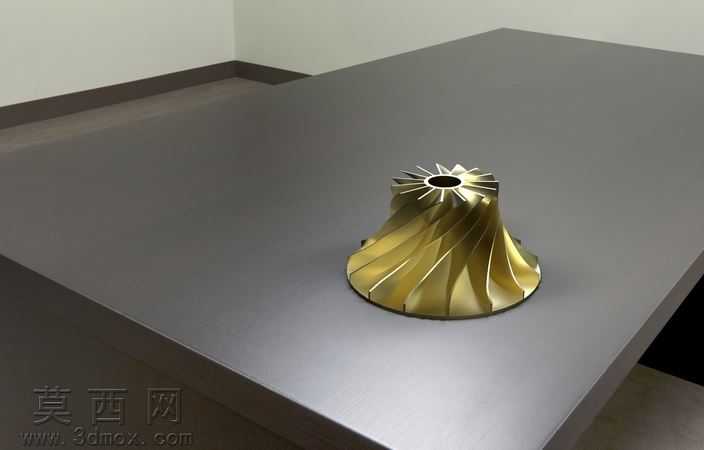

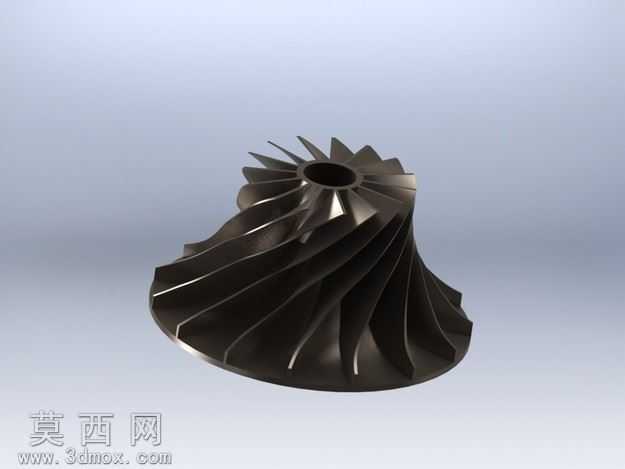

本作品为小型喷气发动机配套的离心压缩机叶轮三维模型，建模过程严格遵循离心式压气机的气动设计逻辑，以三维特征建模为核心构建完整参数化结构。建模阶段首先绘制叶轮子午流道轮廓，确定轮盖、轮盘的型线曲率，匹配小尺寸喷气发动机的进气流量需求，再通过叶片中弧线生成、叶型厚度放样完成单枚叶片的曲面构建，叶片采用后弯式三元扭曲设计，沿叶高方向平滑过渡扭转角度，保证气流沿流道流动时的均匀性，降低流动损失。完成单叶片建模后通过圆周阵列生成全部叶片，阵列过程严格保证叶片间的节距误差控制在建模公差范围内，再对轮盘中心的安装孔、定位台阶进行细节特征创建，通过布尔运算完成整体结构的合并，对所有锐边进行符合工艺要求的圆角处理，避免应力集中问题。材质渲染阶段为模型赋予高温合金材质效果，还原金属部件的哑光金属质感，调整环境光照角度凸显叶片曲面的流畅光影变化，清晰展示叶型的扭曲形态与流道的空间结构。模型完整还原了离心压缩机叶轮的核心结构，包括锥形轮盘、扭曲叶片、中心安装定位结构，各部分比例协调，既符合小型喷气发动机压气机的尺寸适配要求，也清晰呈现了离心式叶轮通过高速旋转对气流做功加压的工作原理对应的结构特征，可用于喷气发动机原理演示、压气机结构教学、相关零部件设计参考等场景，建模过程中保留了关键结构的参数特征，方便后续根据不同工况需求调整叶片数量、叶型角度、轮盘尺寸等参数，具备较高的参考与复用价值。
