可3D打印分件式指节骨益智玩具结构

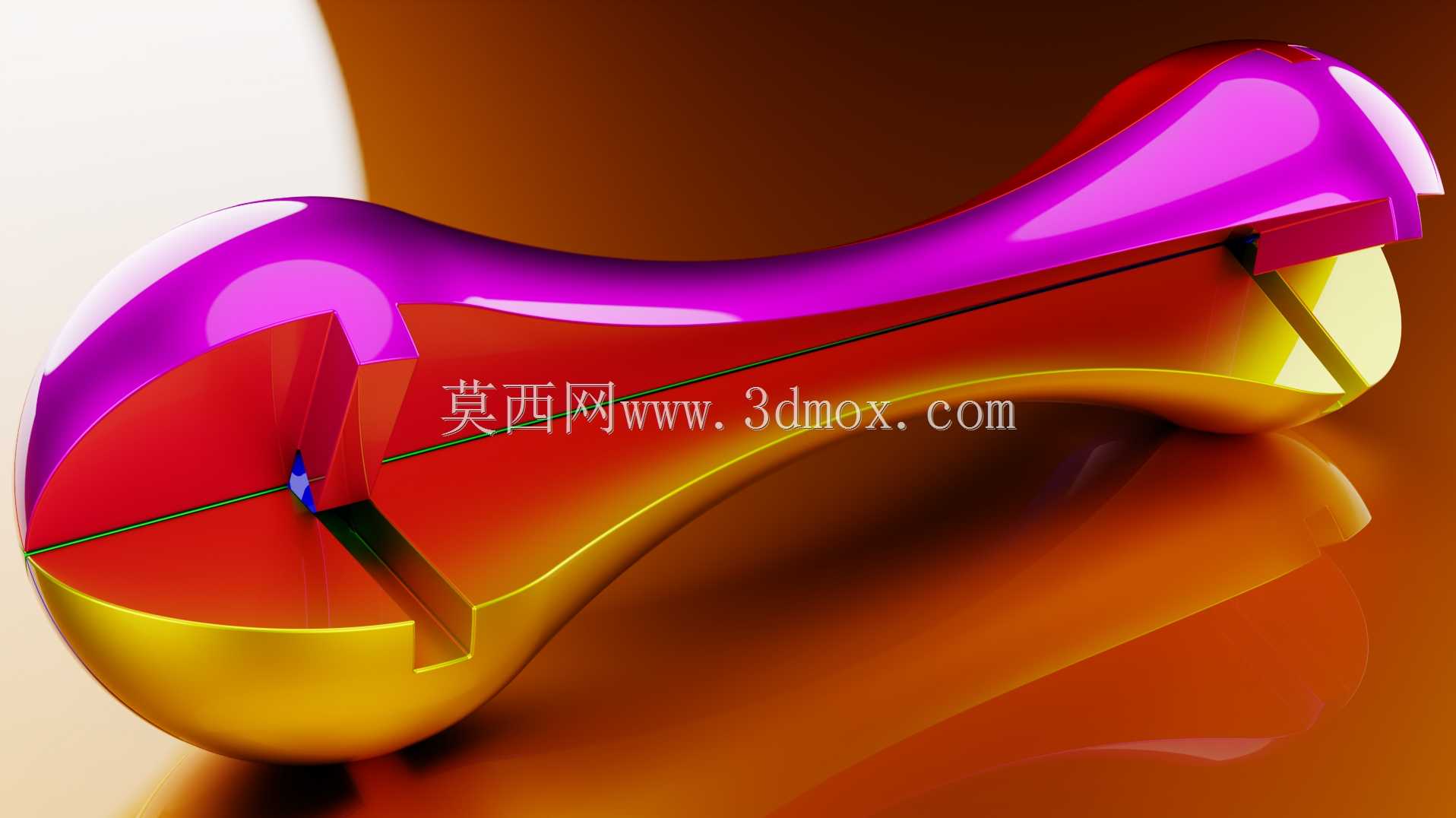

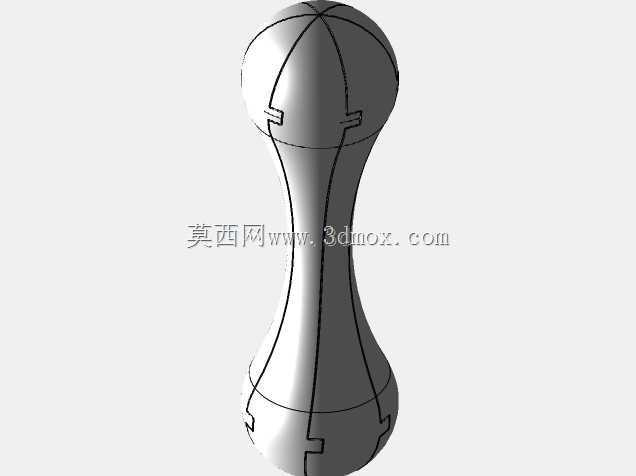

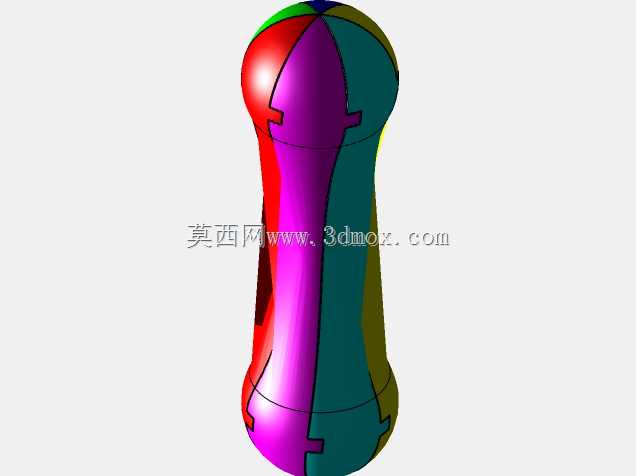

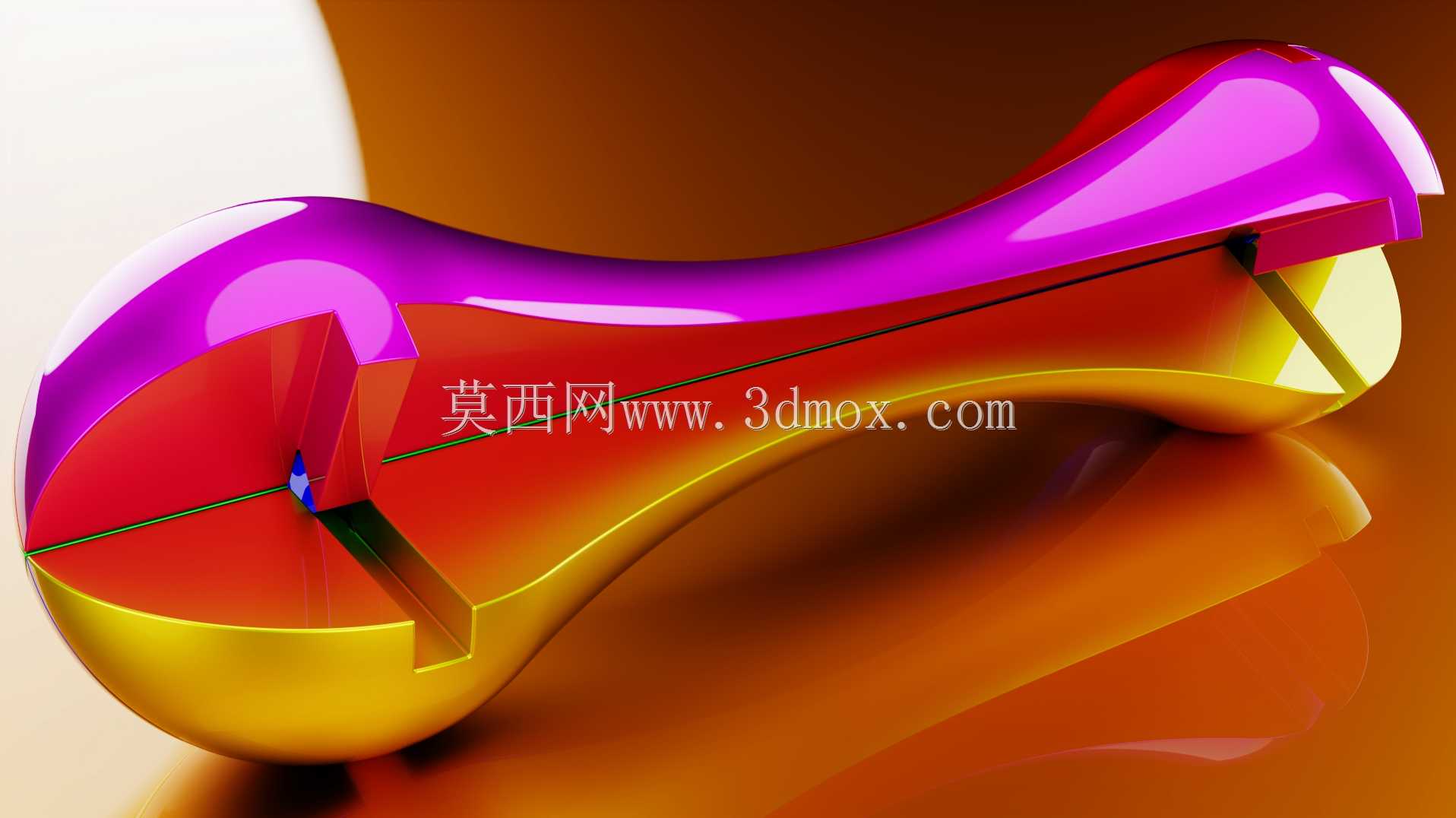

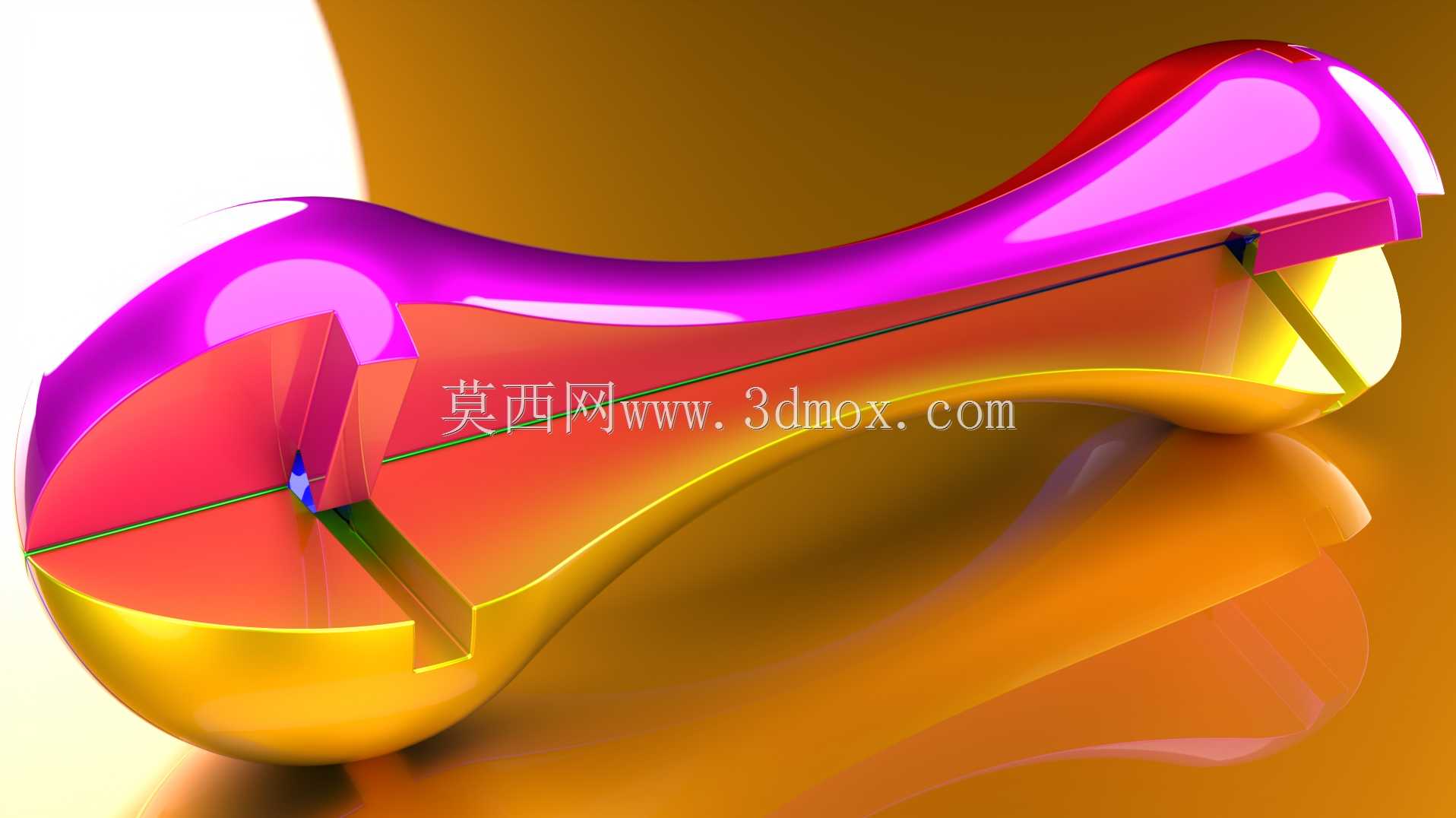

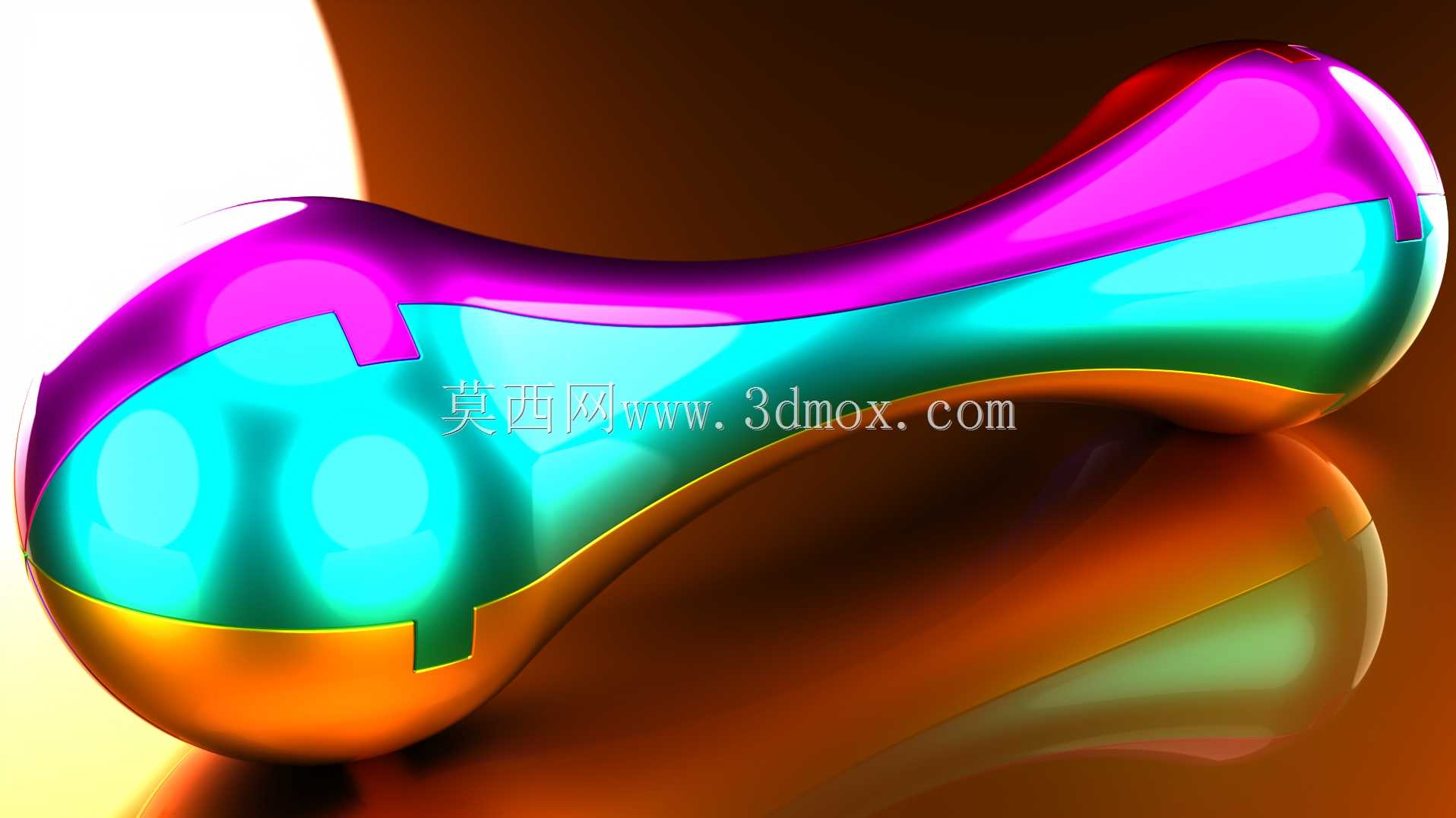

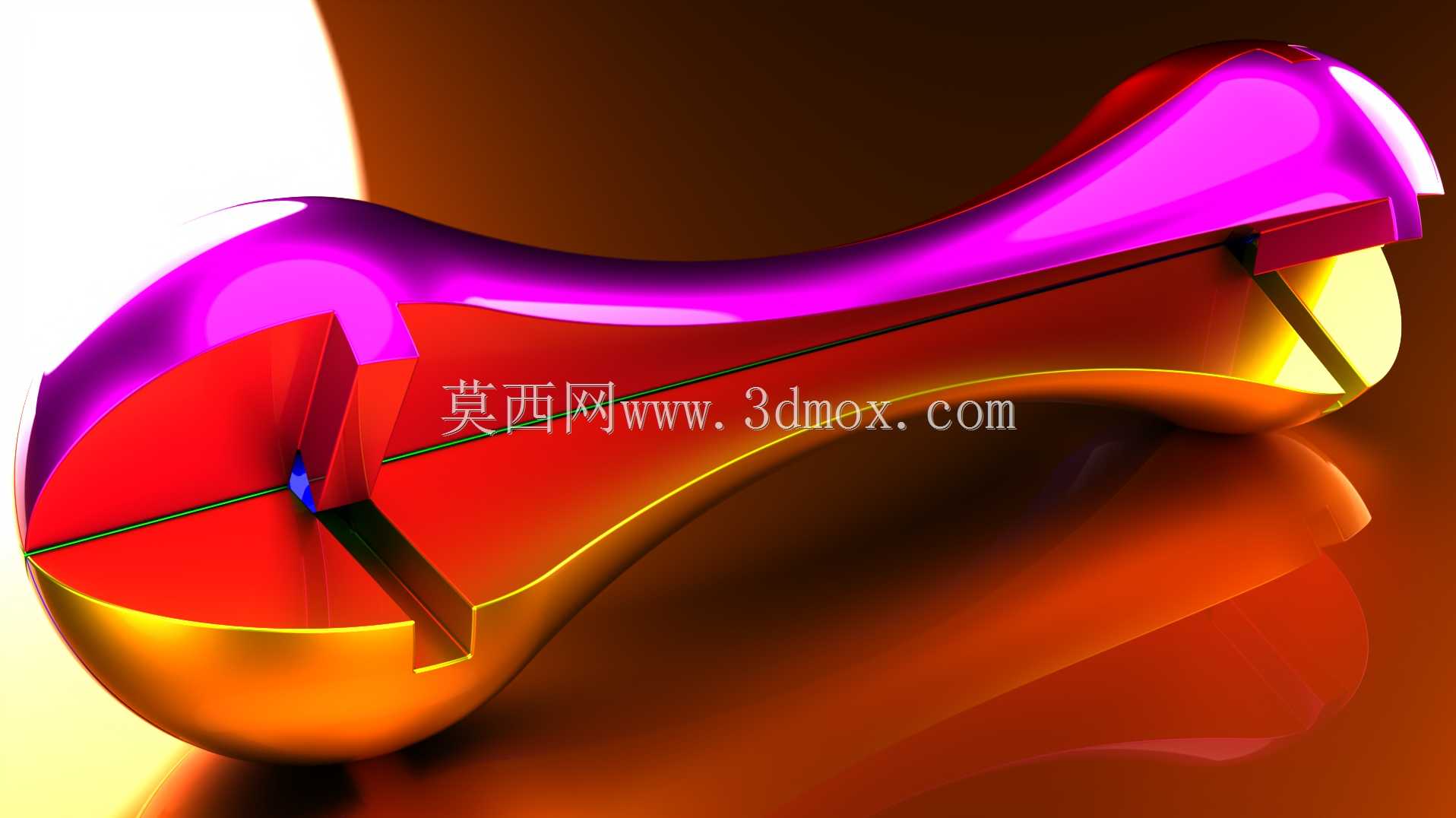

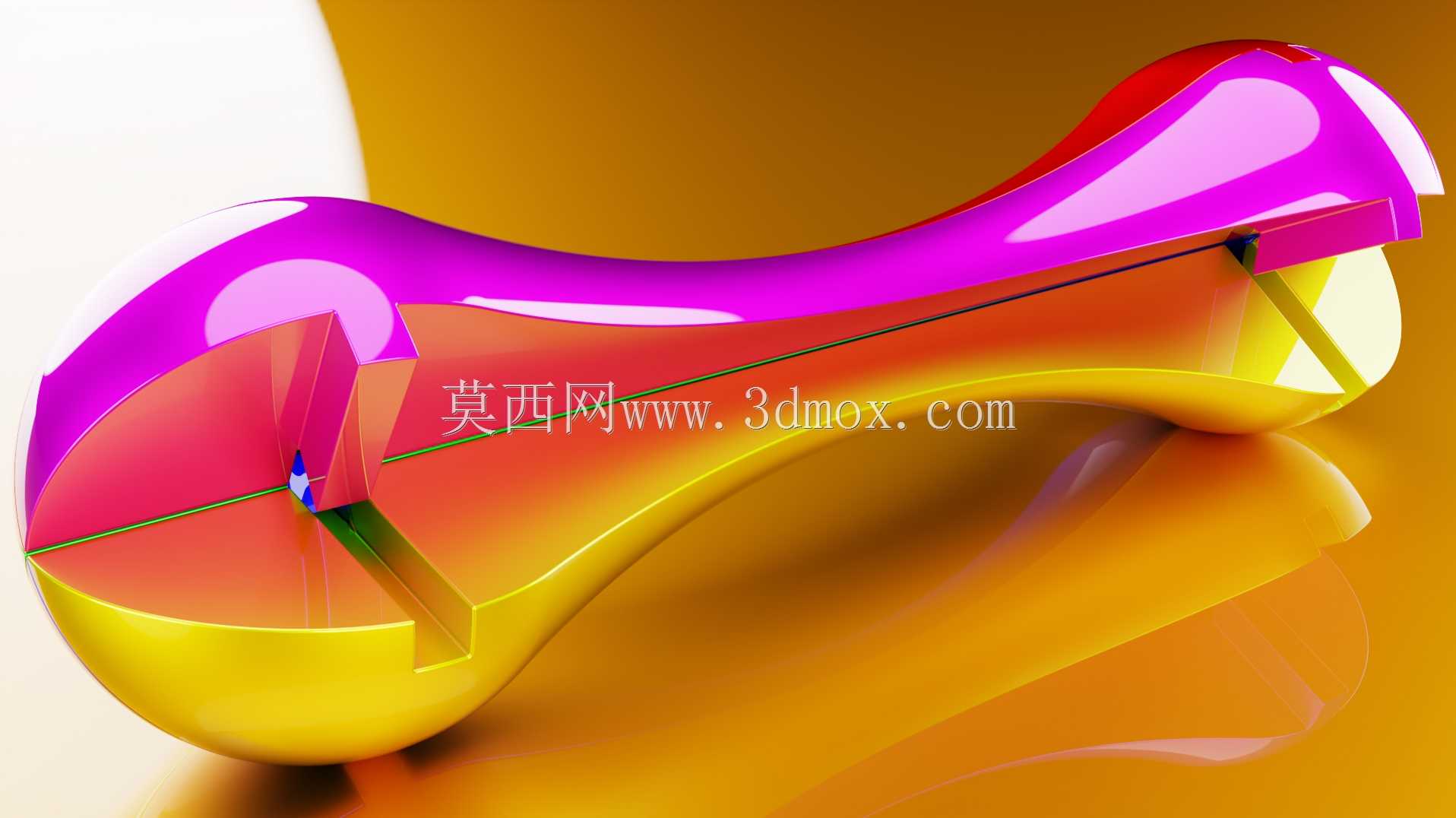

　　这款指节骨玩具的结构设计，核心面向桌面级FDM 3D打印的落地场景做适配，日常可作为桌面解压把玩件、创客教学演示教具，也能作为结构拼接类益智玩具供低龄群体理解凹凸配合的机械逻辑，同时可作为3D打印入门爱好者练习分件打印、多色后处理的实操案例。整套结构由6个完全一致的独立零件拼接组成，所有零件无需额外支撑即可单独完成打印，打印完成后可通过零件自带的配合结构直接拼接，不需要额外设计定制连接件，大幅降低打印后的组装门槛。设计阶段针对拼接精度做了专项优化，每个零件端部设置突出的导向定位结构，配合对应位置的互补卡槽，组装时可通过导向结构快速对准，卡槽的配合间隙预留了0.2mm的粘胶容纳空间，既保证拼接后整体的同轴度，避免组装后出现整体弯曲、

　　错位的问题，也能让粘接时多余的胶水流入零件内部预留的空腔，不会从拼接缝隙溢出到玩具外表面，减少后处理打磨的工作量。外形层面整体采用流畅的弧面过渡，没有尖锐棱角，所有外边缘都做了R2以上的圆角处理，握持把玩时不会出现硌手的问题，整体轮廓参考传统指节骨玩具的比例做了调整，针对初始设计中中间段过于细长、握持手感偏单薄的问题，优化了中间段的截面直径，将中间段最小截面直径调整为两端最大直径的65%，既保留了指节骨特有的两端粗中间细的形态特征，也保证了整体结构强度，打印后不会因为壁厚过薄出现受力断裂的问题。每个零件的壁厚统一设置为1.8mm，刚好适配主流0.4mm喷嘴3D打印机的3层壁厚打印参数，打印时无需调整壁厚设置即可获得足够的结构强度，

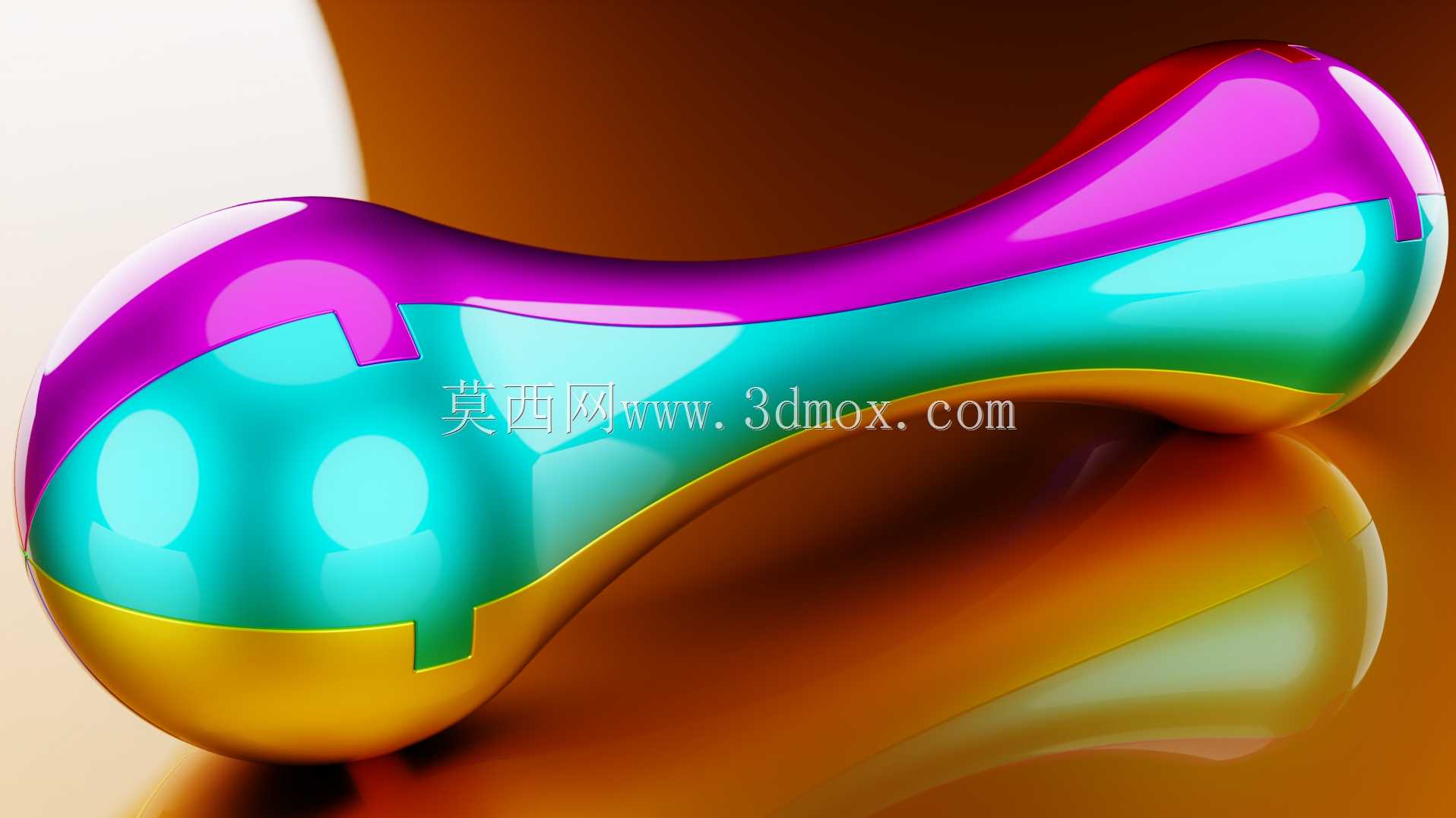

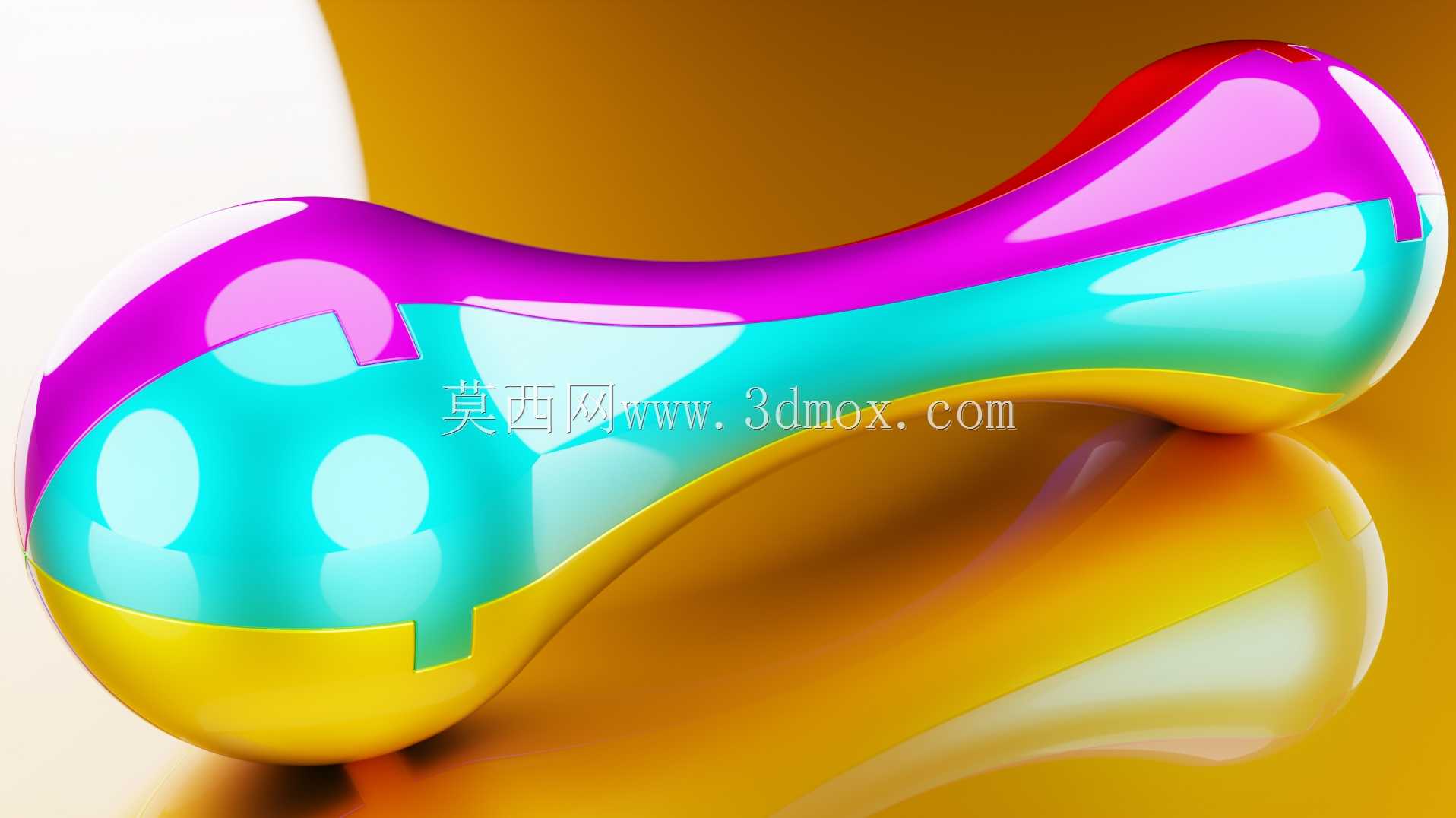

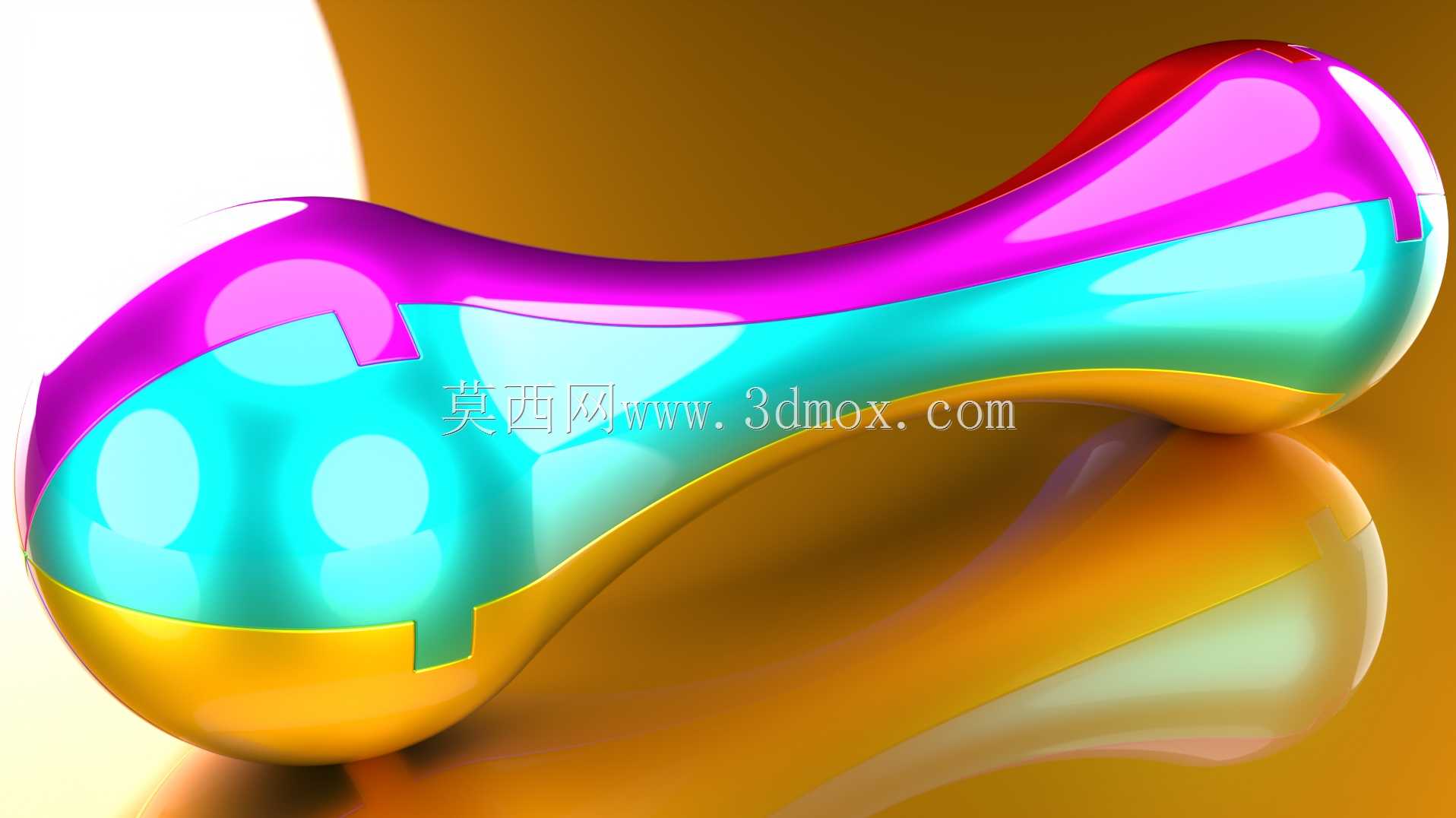

　　内部空腔的设计也能减少打印耗材的用量，单个零件的打印耗材用量控制在15g以内，整套模型打印总耗材量不超过90g，大幅降低打印成本。拼接完成后的整体长度控制在120mm，最大直径38mm，尺寸刚好适配单手握持的尺寸范围，放在桌面不占用过多空间，也能方便放入口袋随身携带。零件表面没有复杂的浮雕、镂空结构，所有外表面都是连续的光滑弧面，打印完成后仅需简单去除底部支撑即可进行打磨、喷漆上色，爱好者可以根据自己的喜好给每个零件喷涂不同的颜色，组装后形成撞色的视觉效果，也可以在打印时直接更换不同颜色的耗材，实现多色打印的效果。针对3D打印常见的翘曲问题，设计时将每个零件的底部接触面做了平面化处理，打印时不需要额外添加裙边、

　　raft 即可牢固粘附在打印平台上，降低打印失败的概率。拼接结构的卡扣深度设置为5mm，配合粘接后可以承受日常把玩时的扭转、弯折受力，不会出现零件脱落、断裂的问题，整体结构的抗扭强度可以达到1.2N·m，满足日常把玩的强度需求。设计过程中也充分考虑了不同打印精度的适配性，不管是0.1mm层高的高精度打印，还是0.3mm层高的快速打印，都能保证拼接结构的配合精度，不会因为层高设置的差异出现拼接过松或者过紧的问题，即使是入门级的桌面3D打印机，也能顺利打印出可以正常拼接的零件。
