带可打印功能部件的桌面级打印设备结构设计

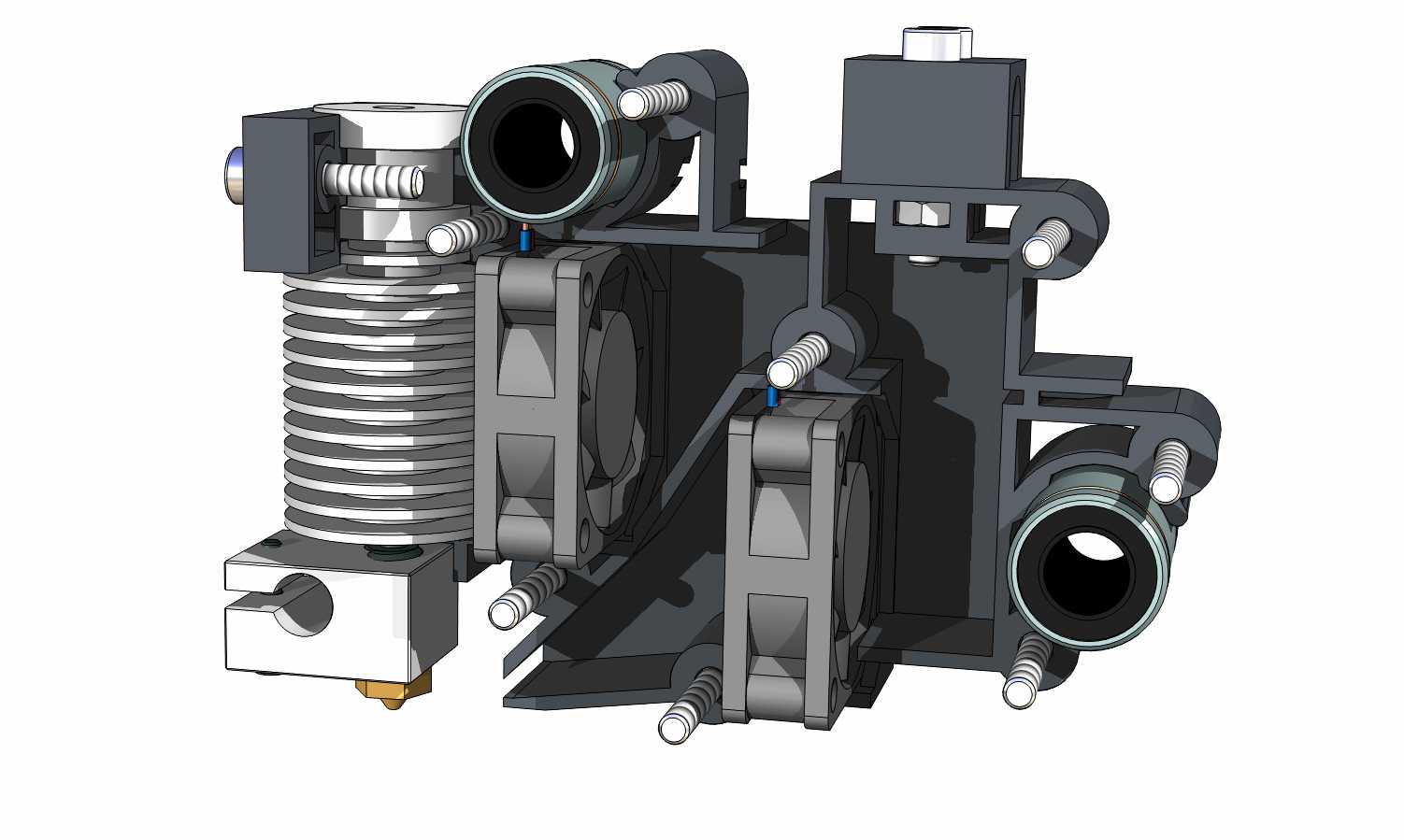

　　这套结构设计针对桌面级熔融沉积成型设备的核心功能模块做了整合优化，日常应用场景覆盖创客空间原型打样、中小批量定制化零件生产、教学实训场景的实操演示，以及小型工坊的非标零件快速制作，区别于工业级大型打印设备的分体式布局，这套设计将送料、挤出、散热、调平相关组件做了高度集成，能适配常规桌面级设备的安装空间，无需对原有设备机架做大幅改造即可完成替换升级。从实际使用角度出发，设计过程中优先考虑了耗材进给的稳定性，送料轮与压紧机构的间隙预留了0.2-0.5mm的调整余量，既能适配1.75mm直径的常规PLA、ABS耗材，也能兼容带一定韧性偏差的改性耗材，避免出现送料打滑或者耗材被压溃堵头的问题；挤出端的喉管散热结构采用了多鳍片风冷布局，

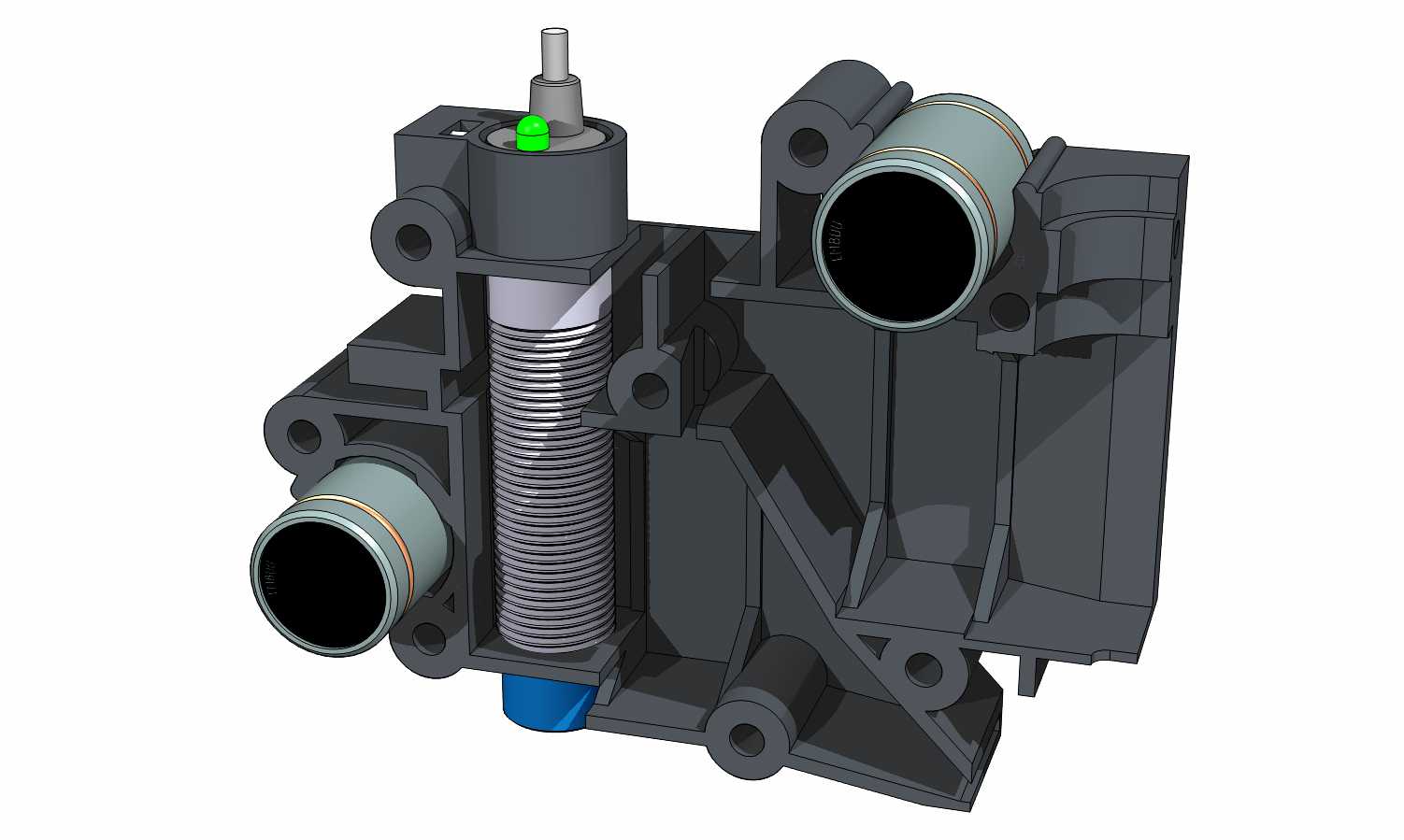

　　散热风道的走向避开了打印热端的温度场，能保证耗材在喉管段保持固态，仅在喷嘴位置完成熔融，大幅降低打印过程中堵头故障的概率。结构的安装边界做了统一规划，整体模块的安装孔位采用了行业通用的2020铝型材安装间距，横向安装尺寸控制在120mm以内，纵向突出安装面的尺寸不超过85mm，Z方向的运动行程预留了足够的安全余量，不会在打印大尺寸模型时出现运动干涉；打印头的喷嘴安装位采用了标准化的螺纹接口，可快速更换不同口径的喷嘴，适配不同层厚、不同打印精度的需求，从0.2mm的精细打印喷嘴到0.8mm的大流量快速打印喷嘴都能直接适配，无需额外调整周边结构。设计过程中对运动部件的受力做了校核，

　　所有连接螺栓的预紧力都按照运动工况下的振动载荷做了冗余设计，导向部分的配合间隙控制在0.03mm以内，既保证运动过程无卡顿，也不会因为间隙过大出现打印头晃动的问题，直接影响最终打印件的表面质量和尺寸精度；模块上集成的限位触发结构位置做了可调设计，安装时可根据实际机架的装配公差做微调，无需额外加工补件就能完成零点定位。另外，这套结构将耗材检测的安装位做了预留，可直接加装耗材断料检测传感器，实现断料自动暂停的功能，散热风扇的接线位置也做了走线槽规划，避免运动过程中线路拖拽剐蹭打印件，所有易损件的更换都无需拆解整个模块，仅需松开对应位置的紧固螺丝即可完成更换，日常维护的操作门槛大幅降低，即使是没有太多设备维修经验的使用者，

　　也能按照操作指引完成喷嘴清理、喉管疏通这类常规维护操作。从结构布局来看，挤出电机的安装位置做了重心优化，整体模块的重心尽量靠近运动导轨的安装面，降低运动过程中的惯性冲击，能有效提升高速打印时的稳定性，减少打印件表面的振纹；弹簧压紧的送料结构采用了可视化的压力指示标记，使用者可根据耗材的硬度调整压紧力，避免压力过大导致的耗材碎屑堆积在送料轮位置，长期使用后出现送料精度下降的问题。
