可移动蓝色平带式输送设备三维设计

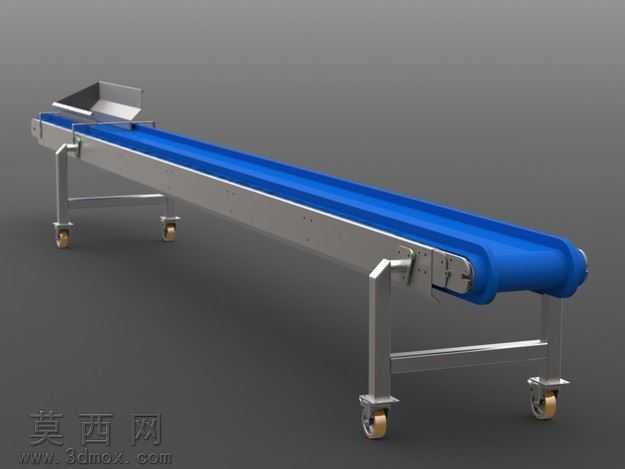

本作品为可移动平带式输送机的三维建模设计成果，建模阶段依托三维设计软件完成全参数化结构搭建，首先对设备整体框架进行基准定位，确定机架主体、支腿、脚轮、驱动端、从动端、接料导槽的空间位置关系，所有结构尺寸均参考常规轻型输送场景的使用需求设定，保证模型比例协调、结构符合实际机械设计逻辑。建模过程中对各零部件进行独立建模后完成装配约束，机架采用不锈钢方管型材的结构特征进行还原，支腿与主框架之间采用螺栓连接的结构模拟，底部脚轮采用带刹车的万向轮结构，还原可灵活移动、作业时可锁止固定的功能特性；输送皮带采用蓝色食品级平带的材质设定，建模时还原皮带包覆两端辊筒的张紧形态，两端辊筒分别对应驱动辊与从动张紧辊，张紧端预留调节结构的细节特征，进料端设置倾斜导料槽，可引导物料平稳落至皮带表面，避免物料撒漏。渲染阶段对不同部件赋予对应材质属性，机架与支腿赋予哑光不锈钢金属材质，还原金属表面细腻的磨砂质感，皮带赋予哑光蓝色橡胶材质，表现橡胶材质的轻微肌理与柔和反光特性，脚轮的金属支架赋予亮面金属材质，滚轮部分赋予耐磨聚氨酯的半哑光材质，接料导槽采用与机架一致的不锈钢材质，场景搭建采用中性灰色背景，布置多组柔和光源消除结构暗部，清晰展现设备整体形态与各部分结构细节，渲染输出的效果图可直观呈现设备的实际外观与结构特点。设计思路围绕轻型物料短途输送、可灵活转场的使用需求展开，整体结构简洁实用，无冗余设计，支腿之间设置横向连接杆强化机架整体刚性，避免长距离输送时机架出现形变，皮带宽度与输送长度的比例适配常规小件物料的输送需求，整体结构兼顾实用性与美观性，可作为轻型输送设备设计参考、方案展示使用，模型结构完整，各部件装配关系清晰，无结构干涉问题，完全符合平带输送机的实际机械结构原理。
