振动上料输送设备三维结构设计

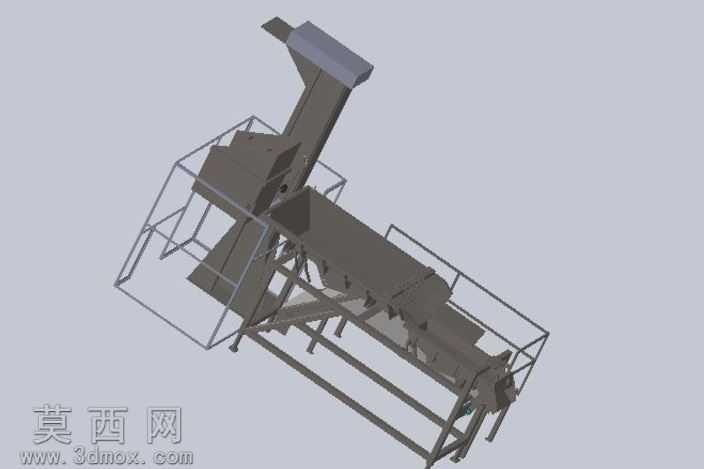

本模型为振动式物料加载输送设备，整体采用三维参数化建模完成，建模过程严格遵循机械设计规范，对设备各组成部件进行了1:1比例的精准还原。模型整体由进料提升段、振动输送段、支撑防护机架三大部分构成，其中进料提升段设置倾斜式导料槽与顶部受料斗，导料槽采用渐变截面设计，可引导物料平稳滑落至下方振动输送区域，受料斗边缘做了加厚翻边处理，提升结构抗冲击性能。振动输送段为设备核心功能区，槽体采用等厚钢板折弯成型的U型截面结构，槽体侧壁预留了振动组件安装位，可适配不同规格的振动激振源，槽体底部设置多组加强筋板，避免长期振动作业下出现结构形变。外围支撑机架采用标准矩形钢管焊接成型，框架结构做了三角斜撑加固设计，在机架与振动槽体的连接位置预留了减振元件安装空间，可有效阻隔振动传递至机架基础，降低设备运行时的噪音与结构共振风险。建模过程中对各部件的装配关系做了完整约束，所有焊接位置、螺栓连接点位均做了细节还原，材质分配上区分了结构钢材质的机架与槽体、防滑耐磨材质的槽体内衬、金属防护网材质的侧边护栏，渲染阶段采用哑光工业灰作为主体配色，搭配金属质感的机架焊缝细节表现，清晰呈现设备的整体结构层次与装配逻辑。设计思路围绕散状物料的均匀给料需求展开，通过振动输送的方式实现物料的匀速、定量加载，倾斜提升段可对接上游出料设备，长距离输送槽可适配下游不同类型的加工、分选设备，整体结构紧凑，维护点位预留充足，可直接用于设备方案展示、结构优化参考以及虚拟装配验证，各部件均为可编辑参数化特征，方便设计人员根据实际产能需求调整槽体长度、提升角度、机架高度等核心参数。
