星型布局航空活塞动力装置结构

　　这款径向排布的活塞动力装置，核心应用场景集中在轻型通航飞机、早期螺旋桨航空器的动力输出端，区别于直列、V型气缸布局，其气缸围绕中心曲轴呈圆周均匀放射布置，在紧凑的径向空间内实现了多气缸的集成，大幅缩短了整机的轴向长度，对于机头空间局促的前置螺旋桨机型而言，这种布局能让动力输出轴直接对接螺旋桨安装座，省去冗长的传动转接结构，降低动力传递过程中的损耗。从实际用途来看，该装置通过气缸内活塞的往复运动，将燃油燃烧的热能转化为曲轴的旋转机械能，直接驱动螺旋桨旋转产生拉力，支撑航空器完成起飞、巡航、降落等全阶段飞行动作，在早期通航领域凭借结构简单、维护便捷、低速扭矩输出充足的特点，被大量应用在小型教练机、农用作业飞机上。从功能特性上分析，

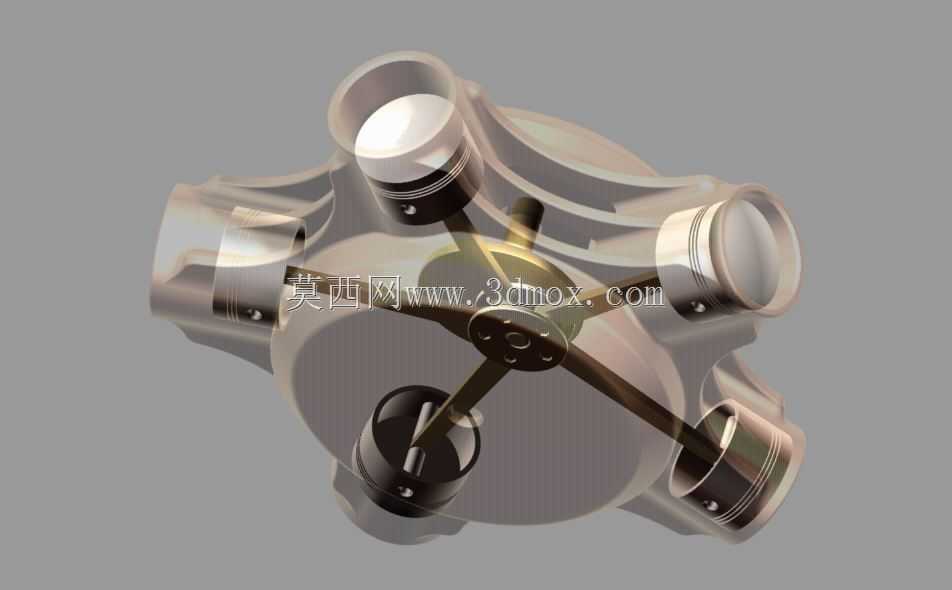

　　多气缸圆周对称布置的结构让曲轴运转时的往复惯性力能够实现自平衡，相比同排量的直列发动机，曲轴工作时的振动幅度更小，不需要额外加装大质量的平衡轴结构，进一步降低了整机自重；同时每个气缸都直接暴露在迎面气流中，飞行过程中自然风冷的散热效率远高于包裹在整流罩内的直列发动机，不需要设计复杂的液冷管路、散热水箱等附属结构，降低了整机的故障点。设计思路上，这款结构优先保障动力单元的可靠性与维护便捷性，中心曲轴采用整体式锻造结构，每个气缸的连杆通过铰接式结构连接到曲轴的曲柄销上，避免了多连杆布局下的运动干涉；气缸体采用散热鳍片一体化设计，在不额外增加过多重量的前提下扩大了散热面积，匹配飞行时的迎面气流即可满足持续工作的散热需求；

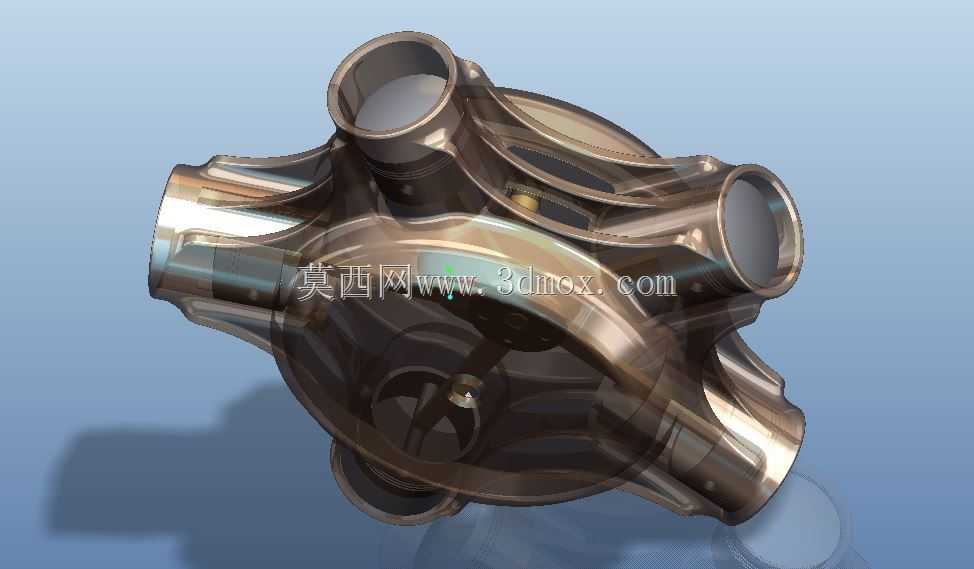

　　进气道布置在发动机后侧的环形集气腔，通过统一的进气总管分配到各个气缸，保证各缸进气量的均匀性，避免出现各缸工作不一致导致的运转抖动。从外形尺寸与安装边界来看，整机呈规则的圆柱状轮廓，最大径向尺寸由气缸的排布数量决定，轴向尺寸仅覆盖曲轴前端输出端到后端附件安装面的距离，安装时通过中心机匣上的周向固定点与飞机防火墙支架连接，输出轴端预留标准的螺旋桨安装法兰盘，可匹配对应尺寸的定距螺旋桨；周边预留的安装位可直接对接磁电机、燃油泵、滑油泵等附属附件，不需要额外设计转接支架，安装时仅需保证输出轴与螺旋桨的同轴度在公差范围内，即可完成动力单元的装配，日常维护时可直接对单个气缸进行拆检，不需要将整台发动机从机身上拆解，大幅降低了外场维护的工作量。

　　在结构细节上，活塞与气缸壁之间采用多道气环、油环组合密封，保证燃烧室内的压缩压力满足点火要求，同时将多余的润滑油刮回曲轴箱，避免机油窜入燃烧室造成积碳；曲轴箱采用分体式设计，上下箱体通过精密定位销对接，保证曲轴轴承孔的同轴度，箱体内部设置有润滑油道，可将滑油输送到各个运动摩擦副表面，降低运转时的磨损。这种径向布局的动力结构，虽然在高速飞行时迎风阻力相对较大，但在低速通航作业场景下，其可靠性高、维护成本低、扭矩输出充足的优势依然具备实用价值，在三维建模过程中，需要重点关注各连杆与曲轴的运动干涉检查，保证活塞到达上止点、下止点时各运动部件之间预留足够的安全间隙，同时散热鳍片的建模需要保证厚度均匀，避免后续工艺加工时出现壁厚不均导致的变形问题；安装接口的尺寸需要严格匹配通用航空的安装标准，保证模型可直接用于后续的装配仿真、运动模拟工作。
