带散热风叶的混合器动力总成结构

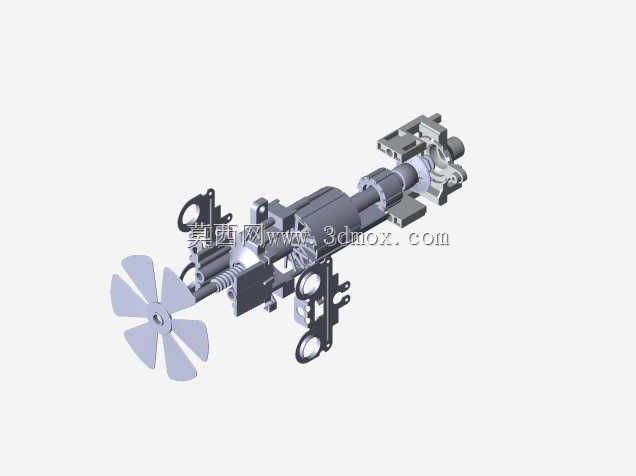

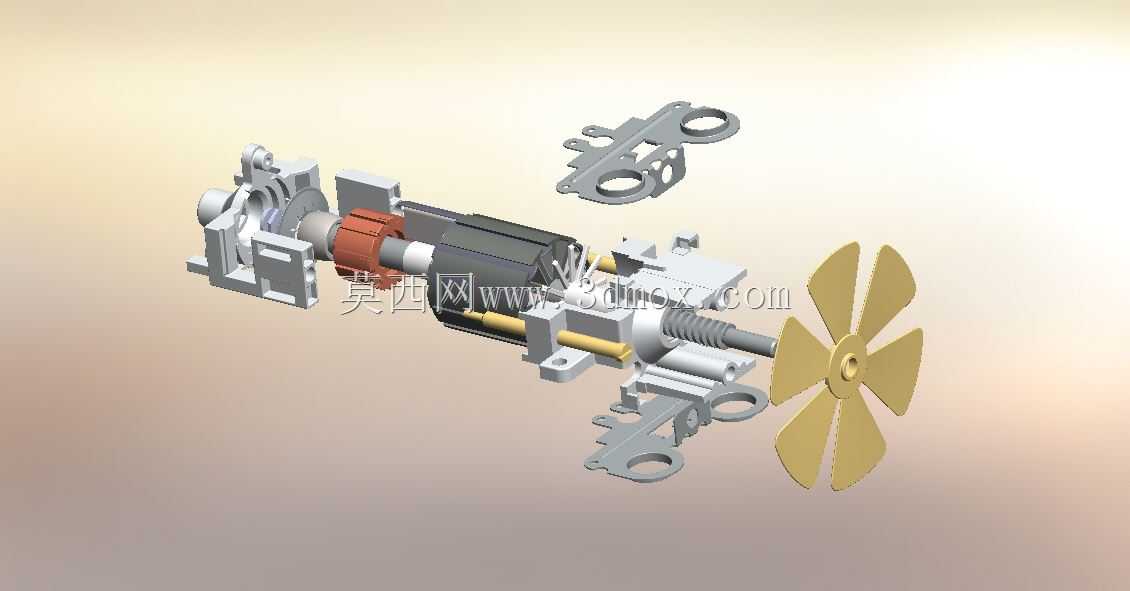

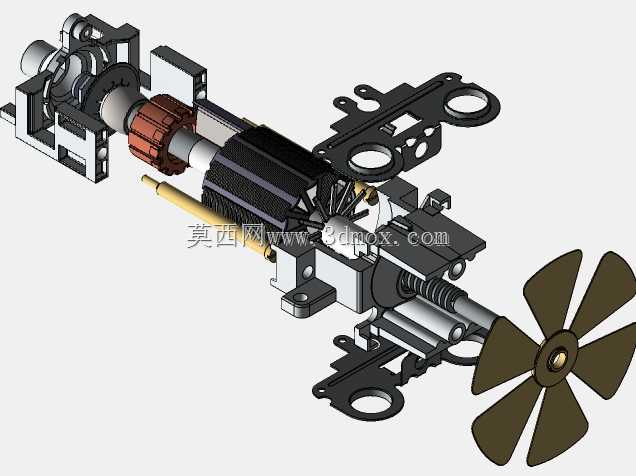

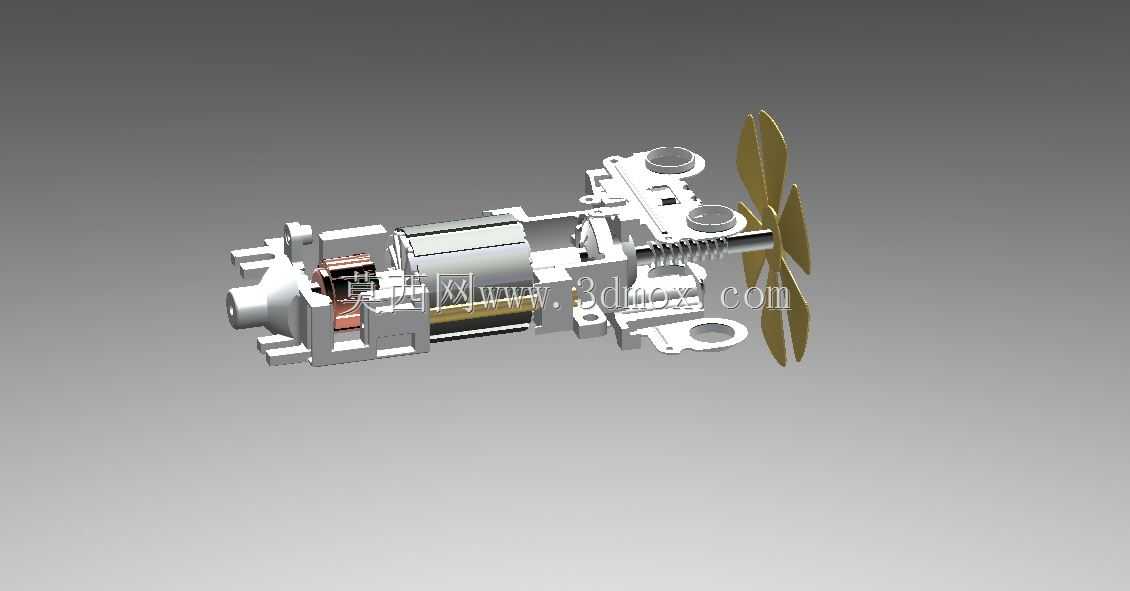

　　这套带散热风叶的混合器动力总成，主要面向小型流体混合、便携动力输出类设备的配套场景，常见于家用小型搅拌器具、车载辅助混合装置、小型实验用流体混匀设备的动力端配套，核心作用是将电机的旋转动力通过传动结构稳定输出，同时自带的风叶结构可在动力运行过程中为电机及周边传动组件提供主动散热，避免长时间高负载运行下的绕组过热、传动件润滑失效问题。从结构设计逻辑来看，整体采用半剖外露的集成式布局，将驱动电机、传动啮合组件、复位弹性件、输出端连接位、散热风叶全部整合在同一块注塑+金属嵌件的主壳体上，没有额外的分体式安装支架，所有组件的安装定位都依托主壳体上预设的定位柱、卡扣槽、轴承安装位完成，大幅减少了装配时的零件对位工序，

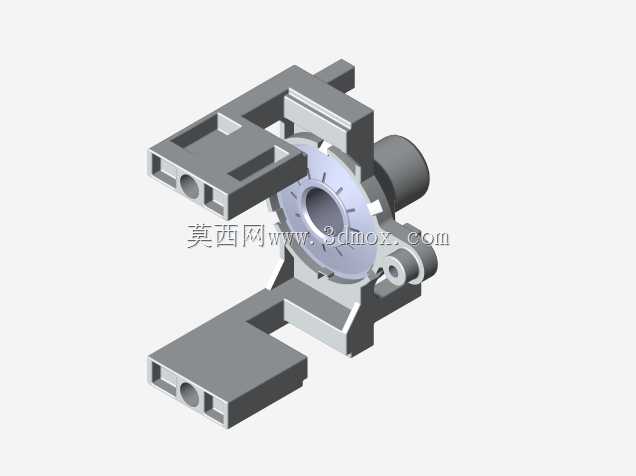

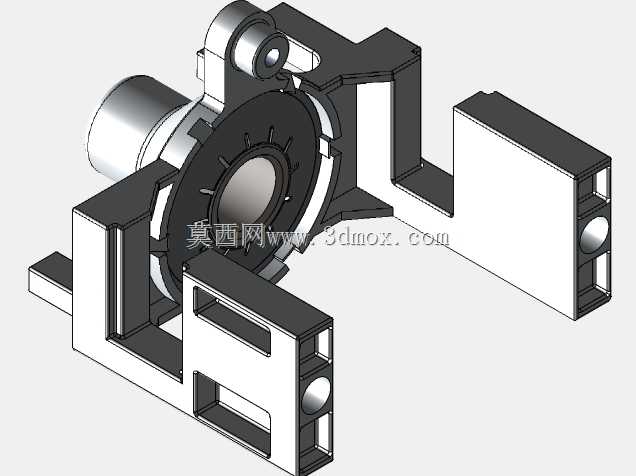

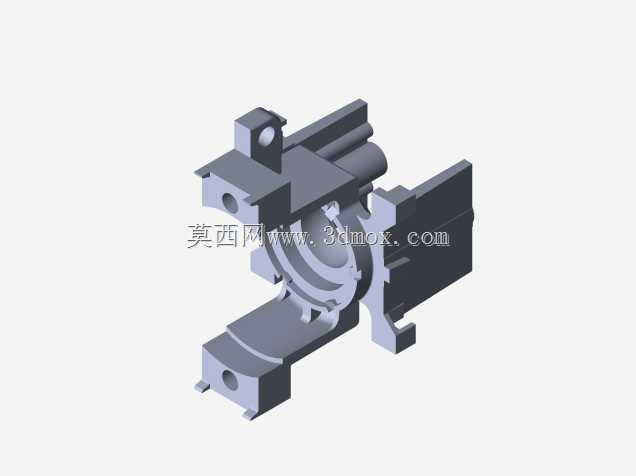

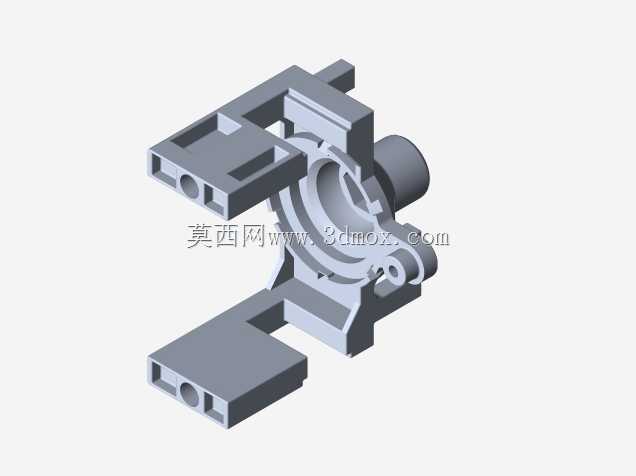

　　也能有效控制整体的装配累积误差。主壳体的外形轮廓根据内部组件的排布做了异形适配，电机安装位做了半包式的围边结构，既可以给电机提供径向的定位约束，也能在设备发生意外磕碰时为电机提供基础的防护，避免电机外壳直接受外力冲击发生形变。壳体上预留的两个圆形安装孔位，是整套总成的主安装固定点，孔位周边做了局部的加厚处理，同时设计了放射状的加强筋连接到壳体的主受力梁上，避免螺丝锁紧时壳体发生开裂，也能在设备运行产生振动时分散安装点的应力，防止长期振动下安装孔位出现松旷。传动部分采用了同轴直连加侧位辅助啮合的结构，电机输出轴直接连接动力传递的核心组件，减少了多级齿轮传动带来的效率损耗，侧位设置的弹性复位组件，主要用于匹配混合器工作时的往复动作需求，

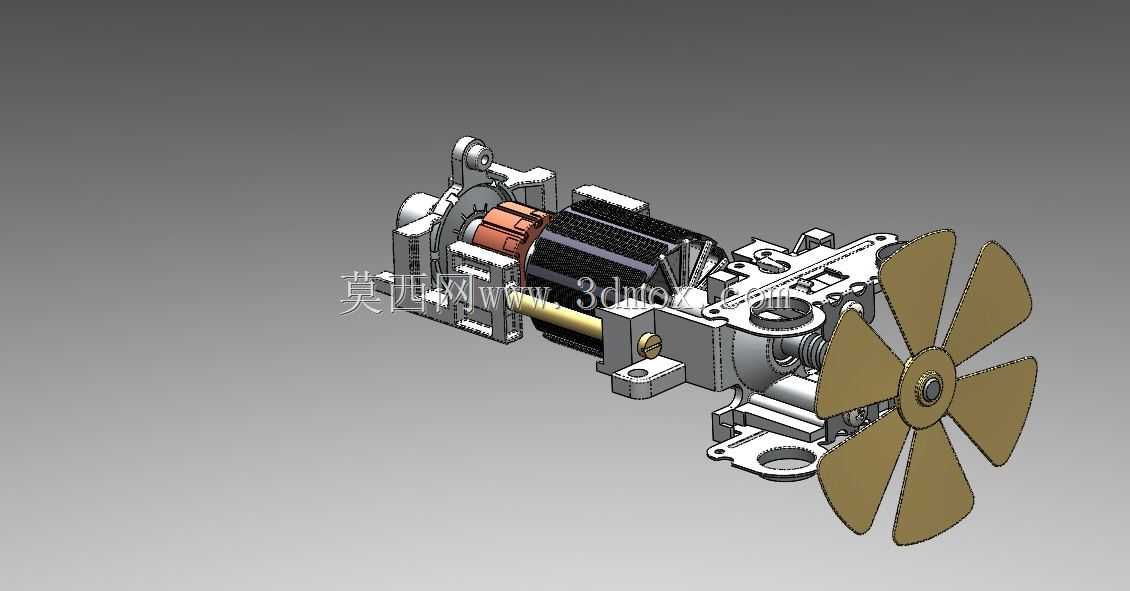

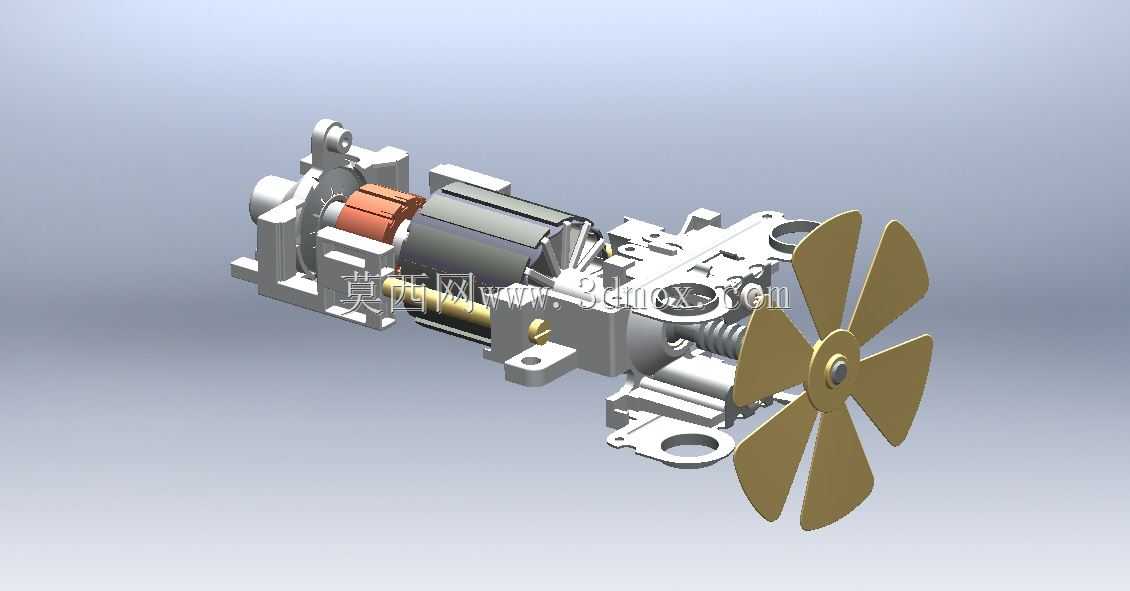

　　当输出端受到反向作用力时，弹簧可以提供稳定的回弹力，同时缓冲硬接触带来的冲击，避免传动齿发生崩齿问题。散热风叶直接固定在电机输出轴的末端，和动力输出端同步旋转，不需要额外的驱动结构，风叶的叶片角度经过匹配设计，运转时产生的气流可以直接吹向电机外壳以及传动组件的啮合区域，带走电机绕组产生的热量以及传动件摩擦产生的温升，在常规环境温度下连续运行时，可将电机外壳的温度控制在绝缘材料允许的长期工作温度区间内，不需要额外加装散热铝片或者独立散热风扇，有效压缩了整套总成的体积与成本。在安装边界的设计上，整套总成的最大外轮廓尺寸适配小型设备的内部安装空间，风叶的旋转外围预留了足够的安全间隙，避免风叶运转时和周边的线束、壳体壁发生刮蹭，

　　输出端的连接位采用了标准化的接口尺寸，可以直接匹配常见的混合搅拌头、传动拨叉等末端执行件，不需要额外做转接件设计。壳体上的走线槽位预设在电机安装位的侧方，电机的供电线束可以顺着走线槽排布到设备的控制板位置，线槽边缘做了圆角处理，避免长期振动下棱角割破线束绝缘层造成短路风险。从实际使用的工况适配来看，这套结构针对中等负载、间歇式运行的工作场景做了优化，传动组件的啮合间隙控制在合理范围，既不会因为间隙过大导致运行时产生异响和传动回差，也不会因为间隙过小导致运转阻力过大、温升过快，弹簧的预紧力经过匹配调校，在复位动作时不会产生过大的冲击噪音，同时能保证动作到位的响应速度。主壳体的材料选用兼顾了结构强度与耐热性能，在电机长期运行产生的温度传导下不会发生形变，所有金属传动件都做了基础的防锈处理，在常规湿度的使用环境下不会因为锈蚀导致传动卡滞。
