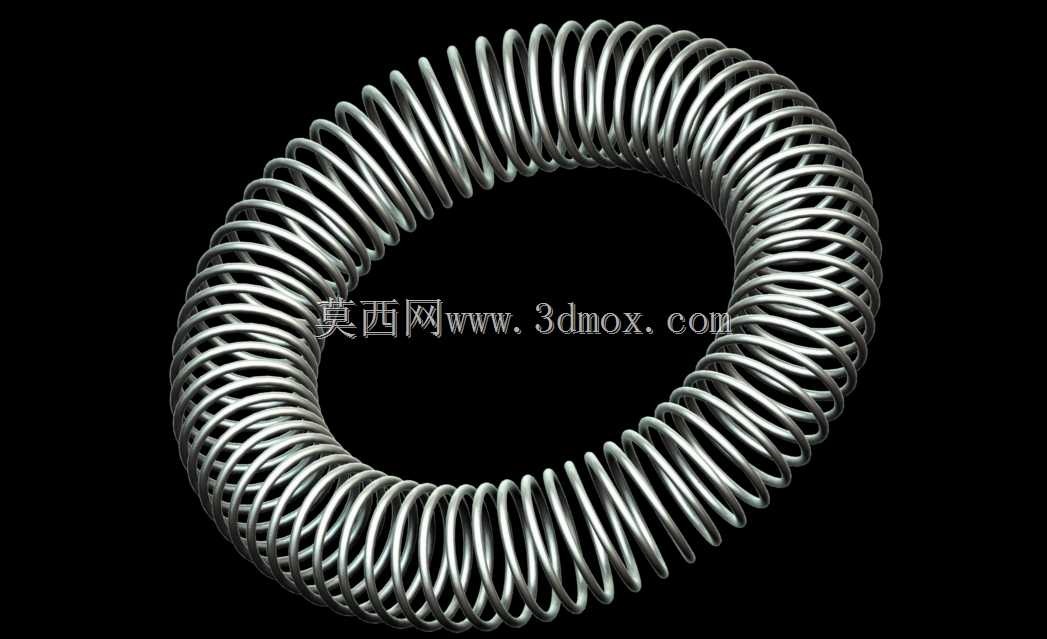

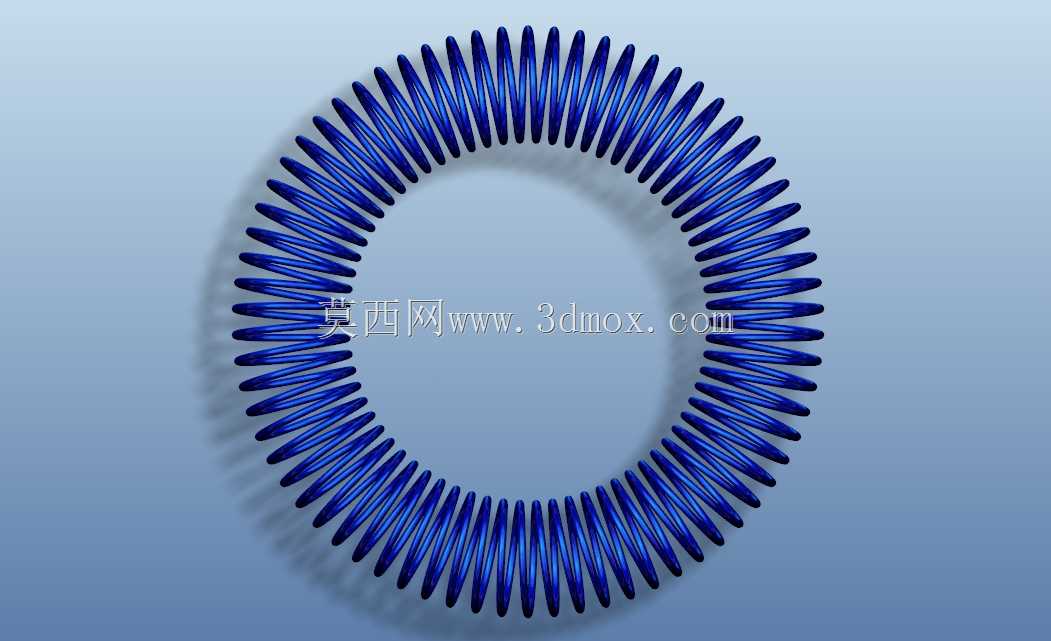

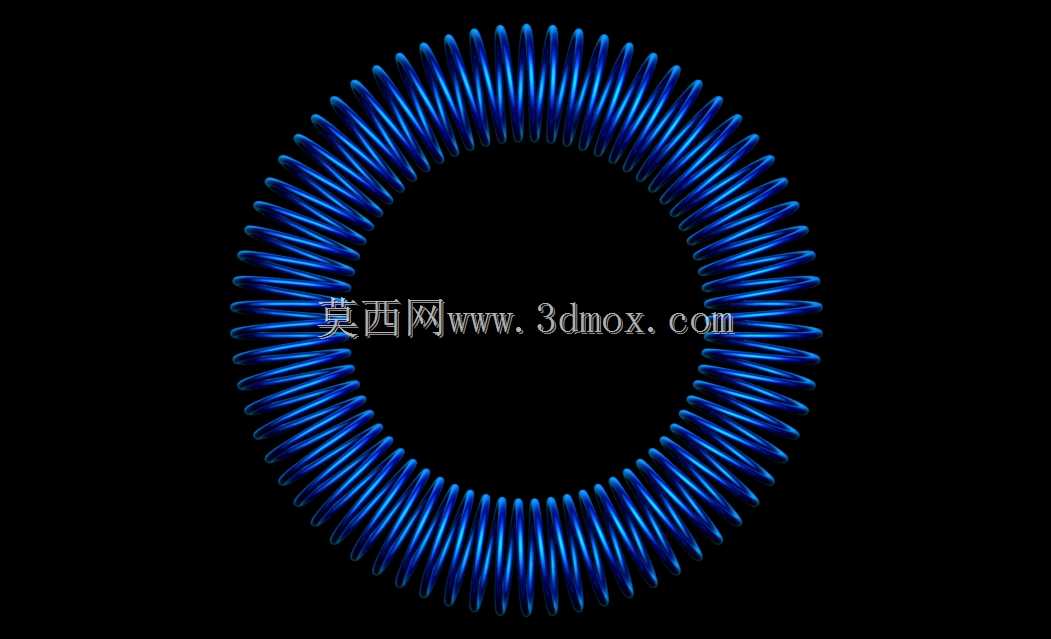

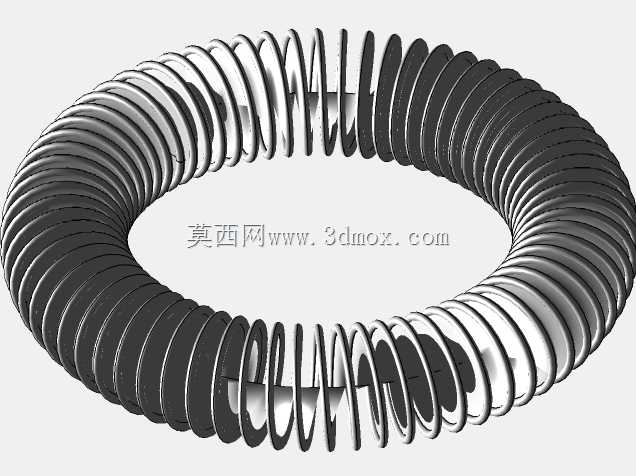

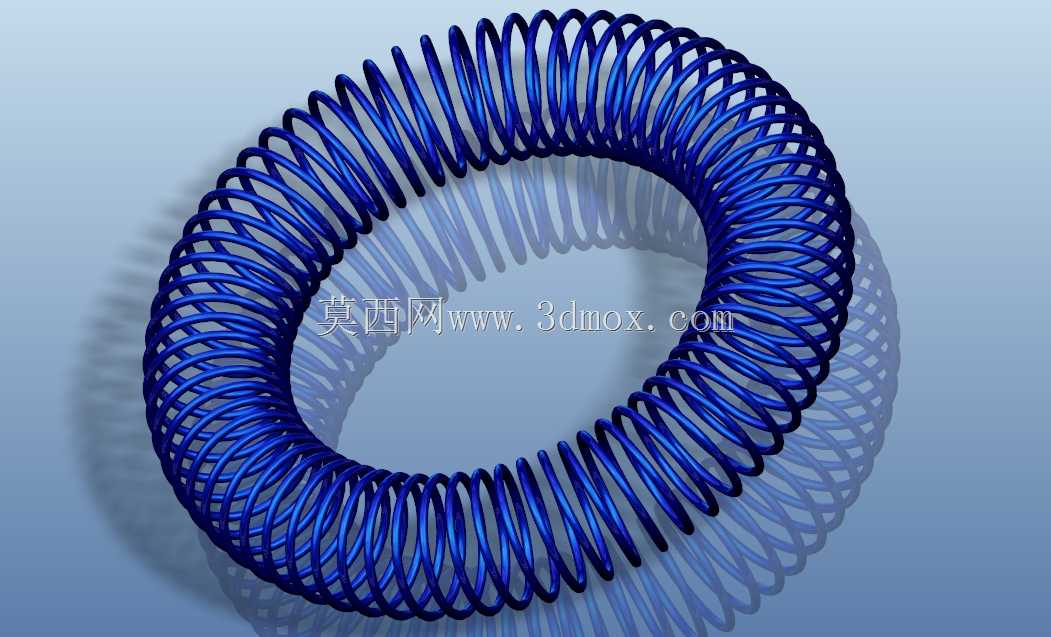

环形扭转螺旋弹簧参数化三维结构

　　这类环形排布的扭转螺旋弹簧，常应用在需要周向均匀提供复位扭矩、周向缓冲的紧凑安装场景中，比如大口径管道快装结构的周向锁紧复位、环形旋转工作台的阻尼缓冲、特种离合器的周向弹性施压结构，还有部分需要整圈均匀弹性支撑的旋转密封组件中，相比普通直线排布的扭转弹簧，它能在环形安装空间内直接提供整圈均匀的弹性力，不需要额外设计多个弹簧的均布安装位，能大幅压缩装配空间，减少零件数量。

　　从功能特性来看，该弹簧依靠簧丝的扭转变形储存弹性势能，区别于常见的圆柱压缩弹簧靠轴向伸缩提供力值，这类环形扭转弹簧的力输出方向沿环形切线方向，当环形结构发生相对周向转动时，每一圈簧丝都会同步产生扭转变形，整体输出的扭矩更均匀，不会出现局部应力集中导致的力值突变，在频繁往复扭转的工况下，疲劳寿命表现更稳定。设计时采用了关系式驱动的参数化建模逻辑，通过轨迹参数控制簧丝沿环形路径的旋转角度，每一圈簧丝的升角、节距都沿环形周向均匀分布，建模过程中先确定环形的中心轨迹直径，再根据所需的扭矩值计算簧丝直径，簧丝的截面直径直接决定了单圈的抗扭刚度，相同环形直径下，簧丝直径越大，能承受的极限扭矩越高，但对应的扭转角度范围会相应缩小。

　　安装边界上，这类弹簧的内外径尺寸需要和配合的环形槽严格匹配，外径要小于安装槽的内壁直径，内径要大于安装槽的定位凸台外径，预留出弹簧受扭变形时的径向膨胀余量，避免扭转过程中簧丝和安装槽壁发生摩擦卡滞，影响扭矩输出精度。弹簧的两个端脚需要根据配合件的卡槽结构设计折弯角度，保证端脚能完全卡入配合件的定位槽内，扭转过程中端脚不会出现滑脱、偏摆。实际选型应用时，需要先核算工况下的最大扭转角度，确保弹簧的极限扭转角度大于工况最大行程的1.2倍，避免长期在极限变形位置工作导致簧丝产生塑性变形，丧失弹性性能。同时要根据工作环境选择对应的簧丝材质，普通室内工况选用碳素弹簧钢丝即可满足需求，若在腐蚀环境下使用则需要选用不锈钢弹簧丝，高温工况下要选用合金弹簧钢材质，保证不同环境下的弹性稳定性。

　　建模过程中需要注意簧丝之间的间隙控制，自由状态下相邻簧丝的间隙要均匀，避免出现局部间隙过小导致扭转时相邻簧丝发生碰擦，额外增加摩擦阻力，导致实际输出扭矩和设计值出现偏差。沿环形周向的节距误差要控制在合理范围内，否则会出现整圈弹簧刚度不均的问题，转动过程中扭矩输出出现波动，影响配套设备的操作手感或者动作精度。这类弹簧在装配时不需要额外的导向轴，依靠自身的环形结构就能定位在环形安装槽内，相比普通圆柱扭转弹簧需要中心定位轴的安装要求，能简化配套结构的设计，减少零件加工量，在空间受限的环形旋转结构中优势十分明显。
