遥控器十字方向按键结构设计

　　该十字方向按键是手持遥控终端的核心操作输入部件，常见于工业无线遥控器、消费类影音遥控器、游戏手柄、小型设备操作面板等场景，承担上下左右四向指令输入的功能，用户通过按压对应方向的按键区域，触发设备内部的触点导通，向主控单元发送位移、选项切换、方向调整类指令，是人机交互环节中直接接触操作者的功能部件。

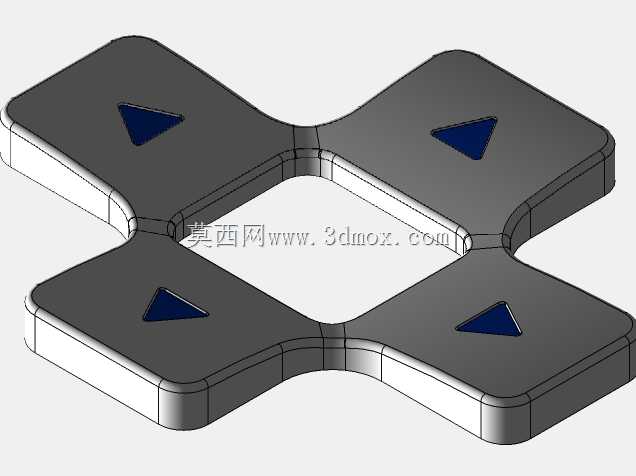

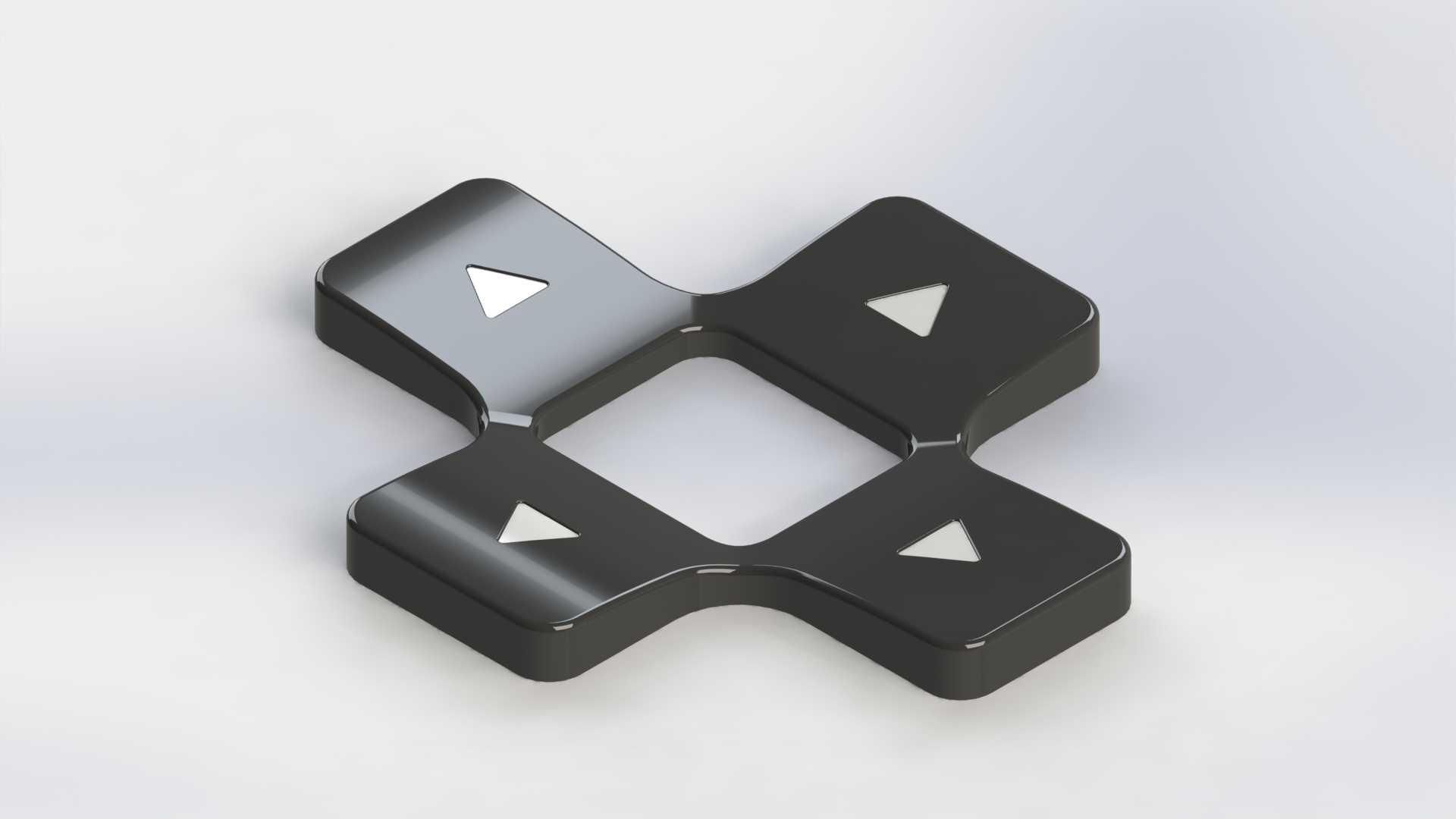

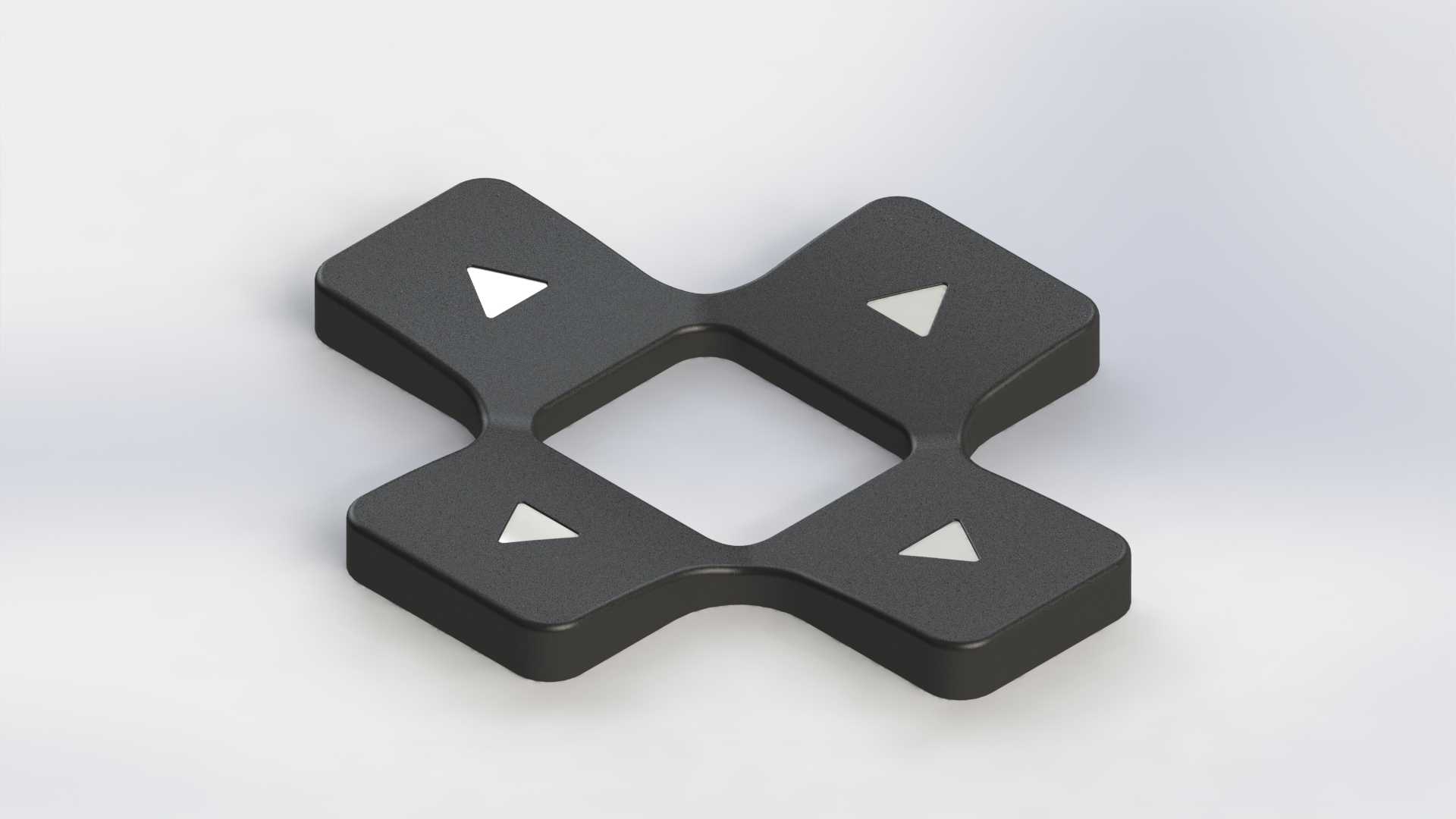

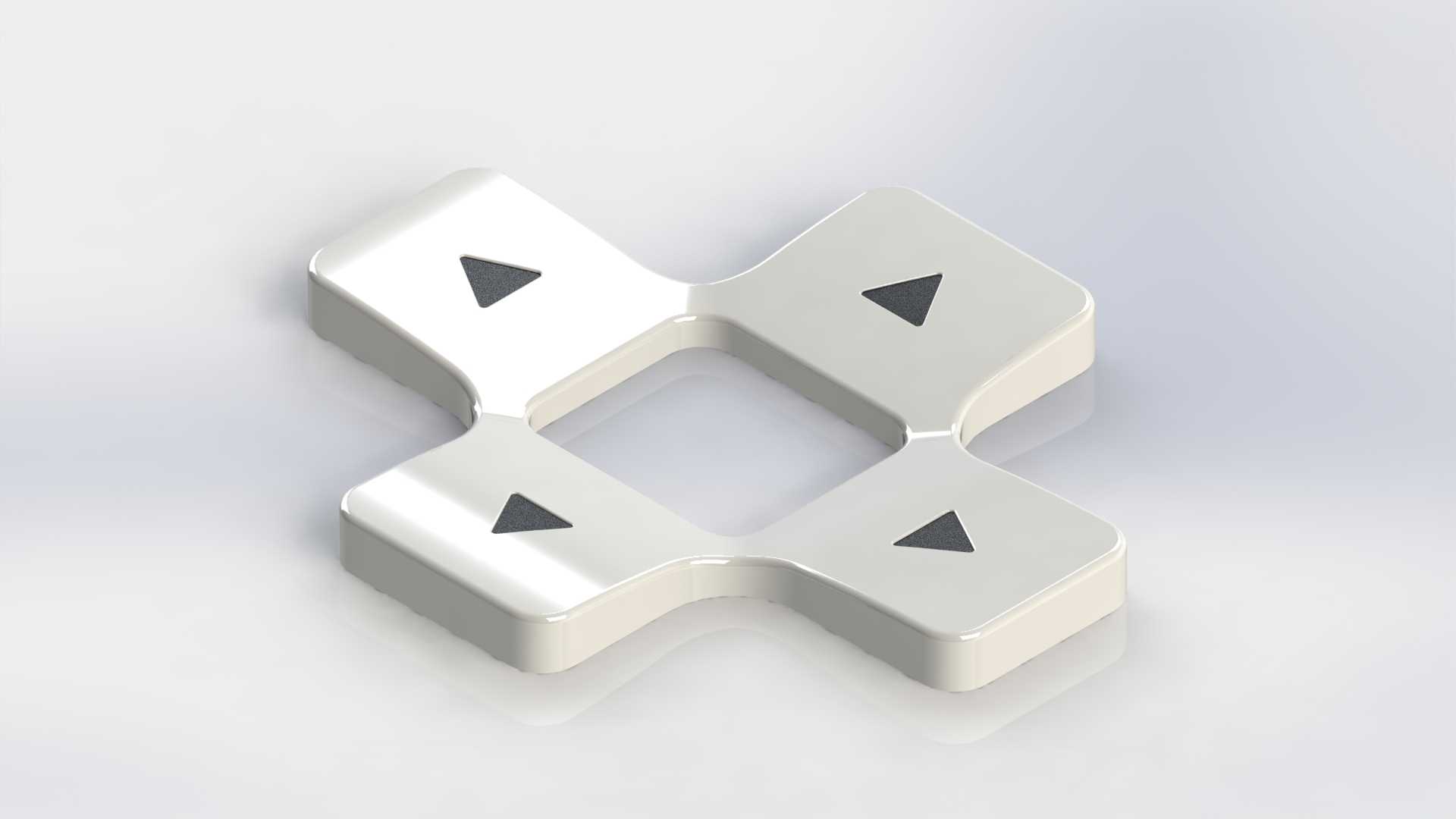

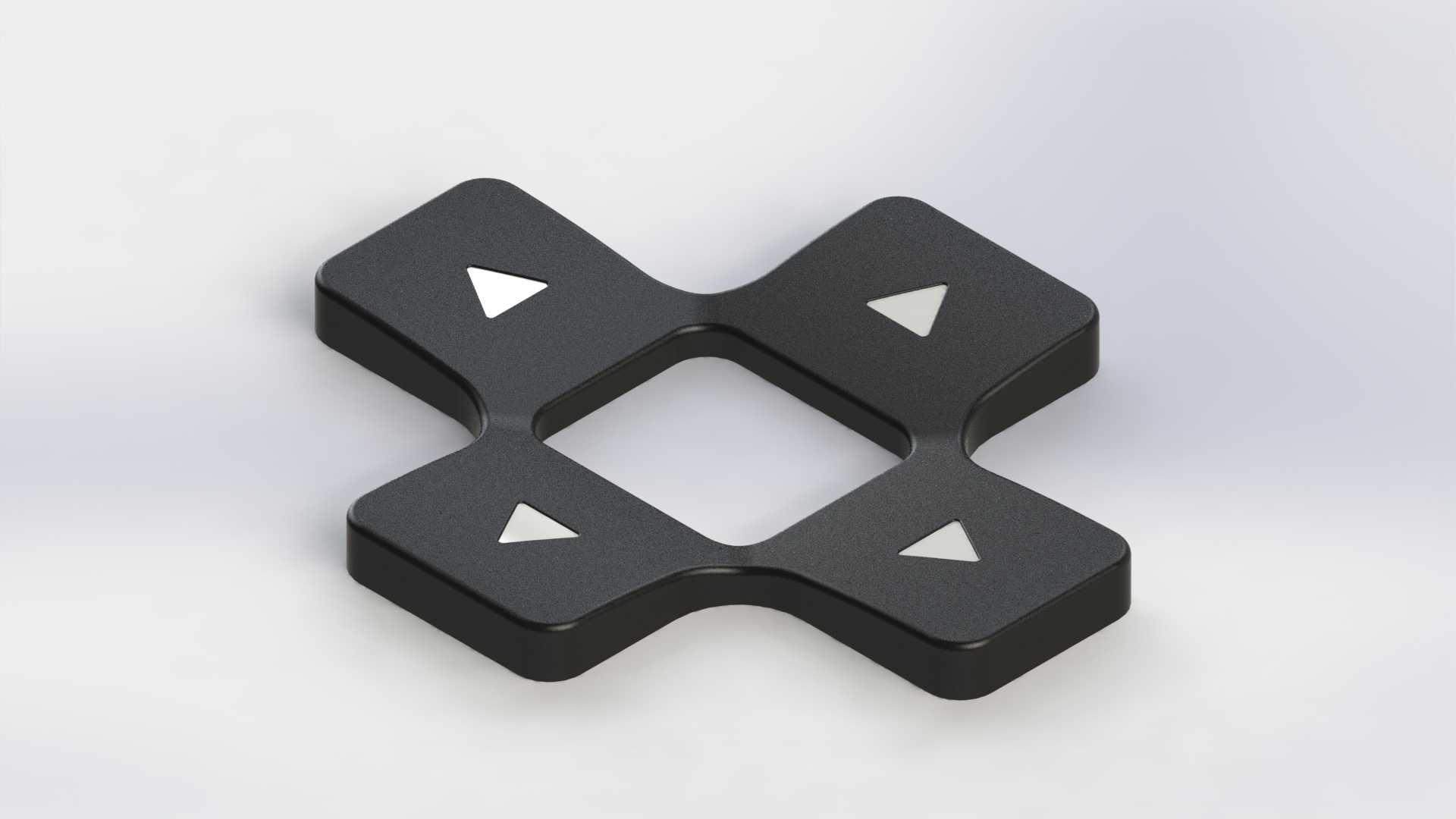

　　从结构设计逻辑来看，该按键采用一体化十字布局，单个部件集成四个方向的触发端，相比独立分设四个方向按键的方案，能大幅缩减装配所需的空间占用，同时降低零件数量，减少装配工序的复杂度。按键主体采用对称式十字构型，四个方向的按压臂从中心方形镂空区域向外延伸，每个臂的末端设置凸起的三角标识，直观标注对应操作方向，降低用户的识别成本。中心的方形镂空结构并非装饰设计，其尺寸需要匹配遥控器内部的定位柱或者导电胶的中心定位凸台，装配时该镂空结构套在定位结构上，能够限制按键整体的平面位移，避免按压过程中按键出现偏移、卡滞的问题，保证每个方向按压时的行程一致性。

　　在功能特性层面，该按键的每个按压臂都做了等强度的厚度设计，臂身与中心连接位置做了圆弧过渡处理，避免应力集中导致的按键断裂问题，按压时依靠塑胶材质本身的弹性实现按压行程与复位，无需额外加装复位弹簧，简化了内部结构。按键表面做了哑光磨砂处理，提升手指接触时的摩擦力，避免操作时打滑，同时减少指纹残留，提升长期使用的外观保持性。每个方向的按压面做了轻微的下沉弧度设计，贴合手指指腹的按压形态，提升长时间操作的舒适度，降低操作疲劳感。

　　从安装边界与尺寸配合角度来说，该按键的整体外轮廓尺寸需要匹配遥控器面壳的十字开孔尺寸，按键与面壳开孔之间预留0.1-0.2mm的单边间隙，既保证按键按压时不会与面壳发生摩擦卡滞，又不会因为间隙过大出现晃动、漏光的问题。按键的按压行程设计在0.8-1.2mm区间，匹配常规锅仔片或者导电胶的触发行程，保证按压时的手感清晰，触发反馈明确，不会出现虚位或者按压力度过大的问题。按键底部对应每个方向的位置设置有圆柱形的触发凸台，凸台的位置正对下方PCB板上的触点或者锅仔片中心，凸台高度需要根据面壳壁厚、按键行程、锅仔片高度做尺寸链核算，保证按压到行程终点时，凸台能够可靠触发触点，同时不会因为过度按压导致锅仔片变形失效。

　　在实际选型与适配过程中，该按键可以根据不同遥控器的外观需求调整表面颜色与标识工艺，三角方向标识可以采用丝印、镭雕或者模具一体成型的工艺制作，其中模具一体成型的三角标识耐磨性最好，适合长期高频使用的工业遥控器场景。按键的材质通常选用ABS或者PC塑胶原料，ABS材质的成型流动性好，成本较低，适合大批量消费类产品使用；PC材质的韧性更好，抗冲击强度更高，适合使用环境较为复杂的工业遥控设备。如果需要实现按键背光效果，可以在按键材质中添加扩散粉，或者采用双色注塑工艺，将方向标识部分采用透明PC材质，配合内部的LED灯实现透光效果，方便暗光环境下的操作识别。

　　在装配流程上，该按键通常从面壳内侧进行装配，将中心镂空对准面壳内部的定位柱装入后，再依次铺设导电胶层、PCB板，最后通过螺丝将底壳与面壳锁紧，按键被限位在面壳与内部导电胶之间，不会出现脱落问题。设计过程中需要核算每个方向按压力度的一致性，通过调整按压臂的厚度、过渡圆弧的大小，将四个方向的按压力控制在1.5-2.5N区间，保证每个方向的操作手感统一，不会出现某个方向过硬、某个方向过软的问题。同时需要做按键的寿命测试，保证在10万次按压后，按键不会出现断裂、塑性变形、复位失效的问题，满足产品的长期使用要求。
