带防滑边框六边形镂空蜂窝缓冲垫结构

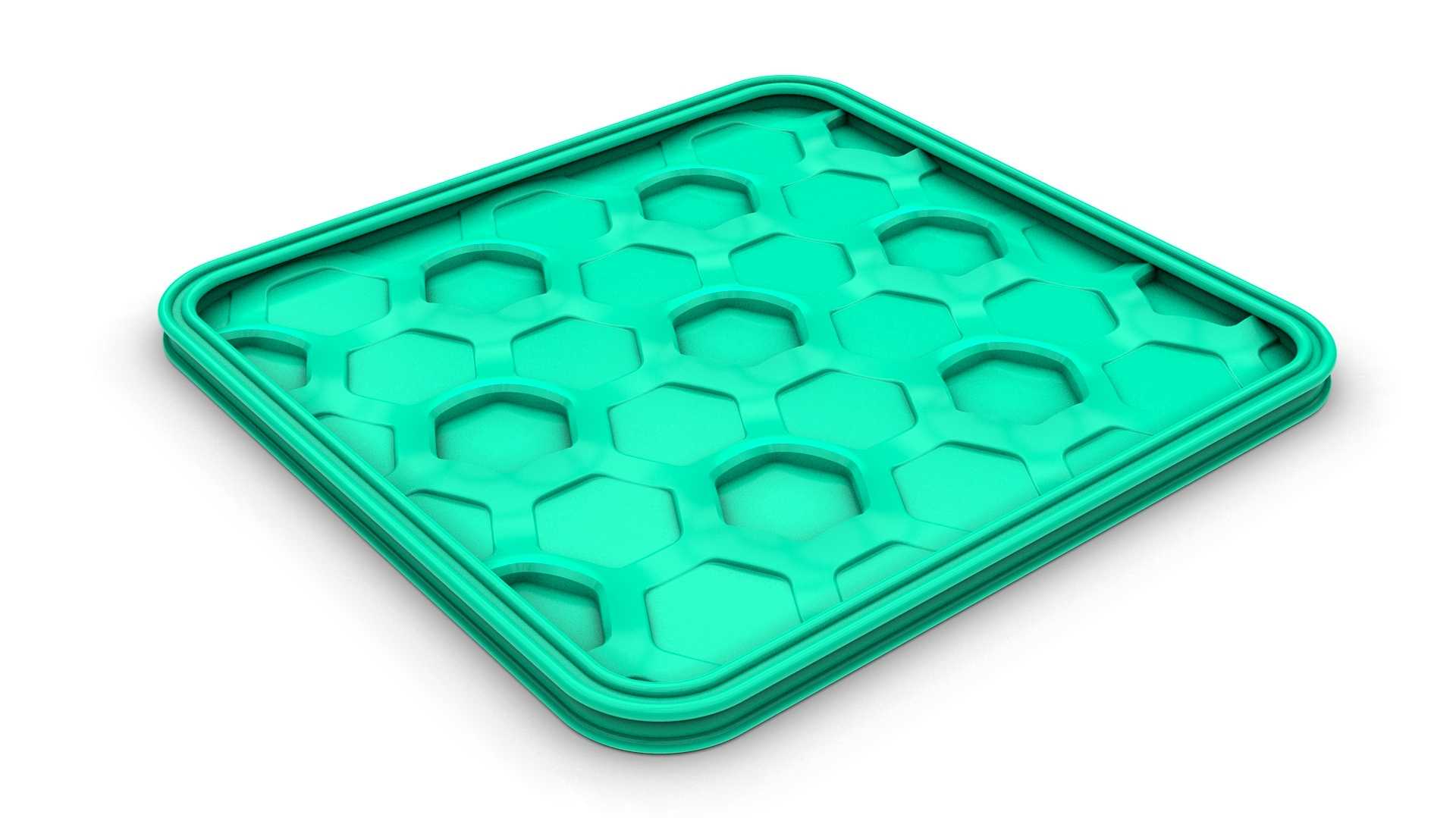

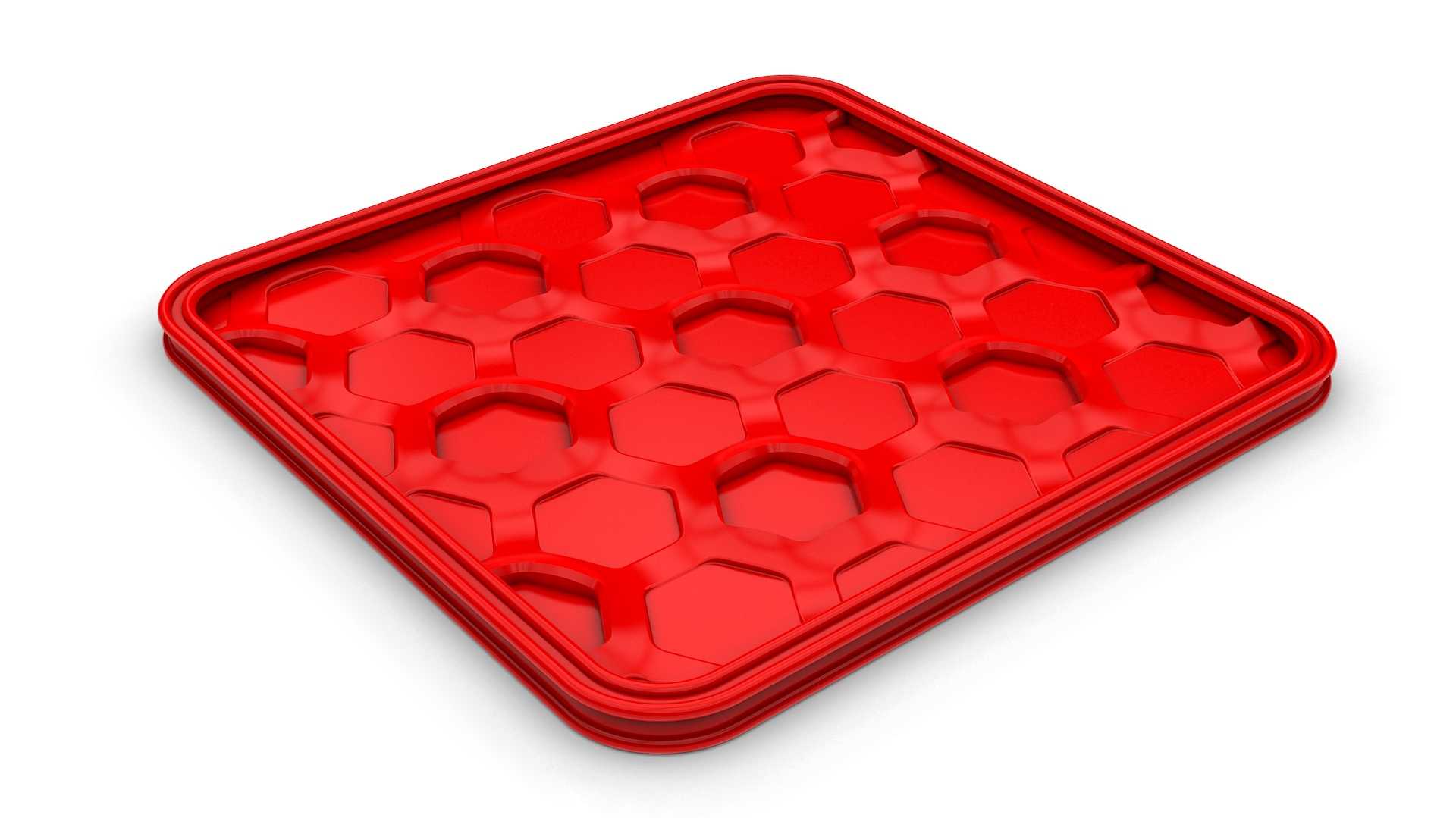

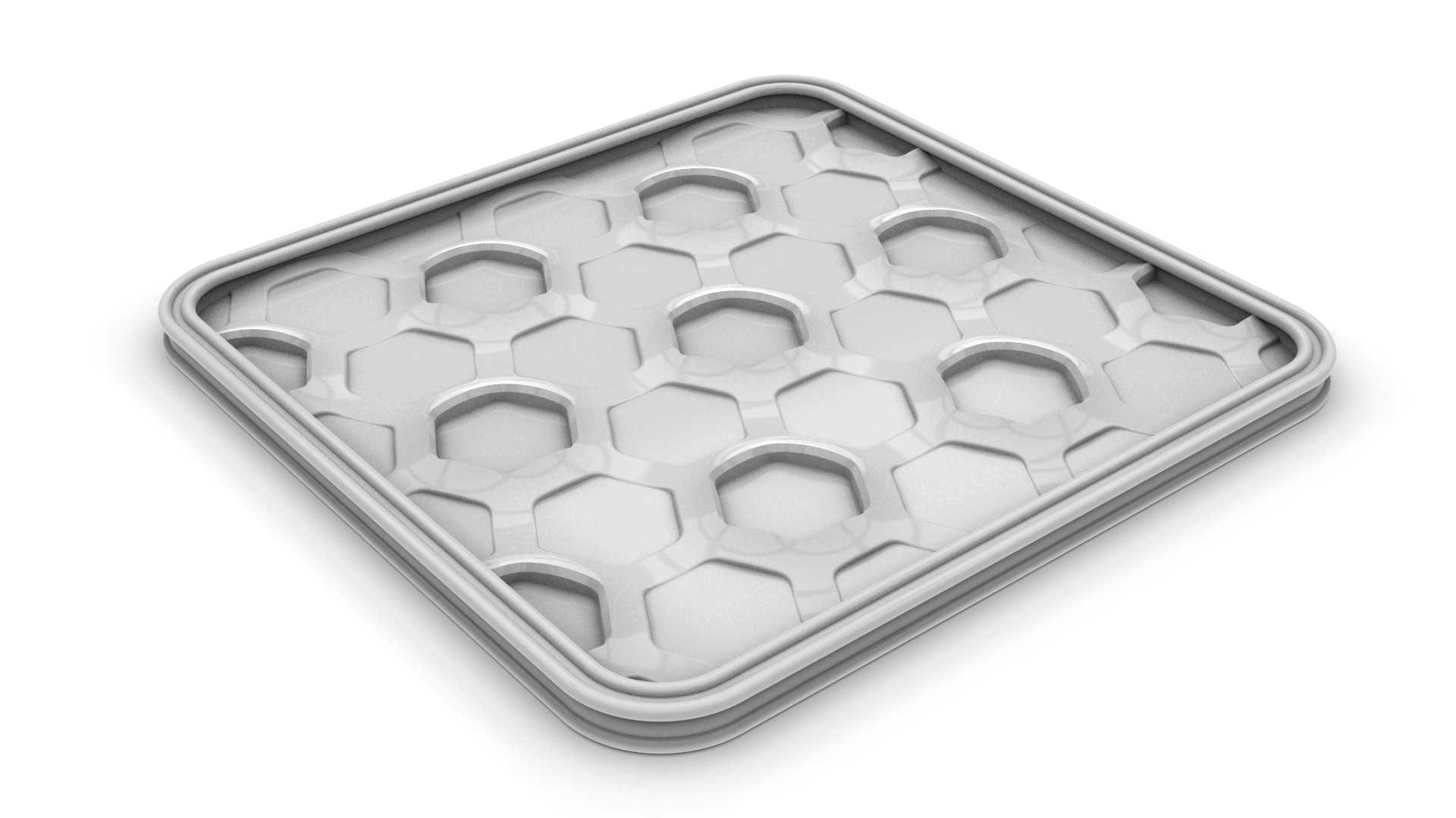

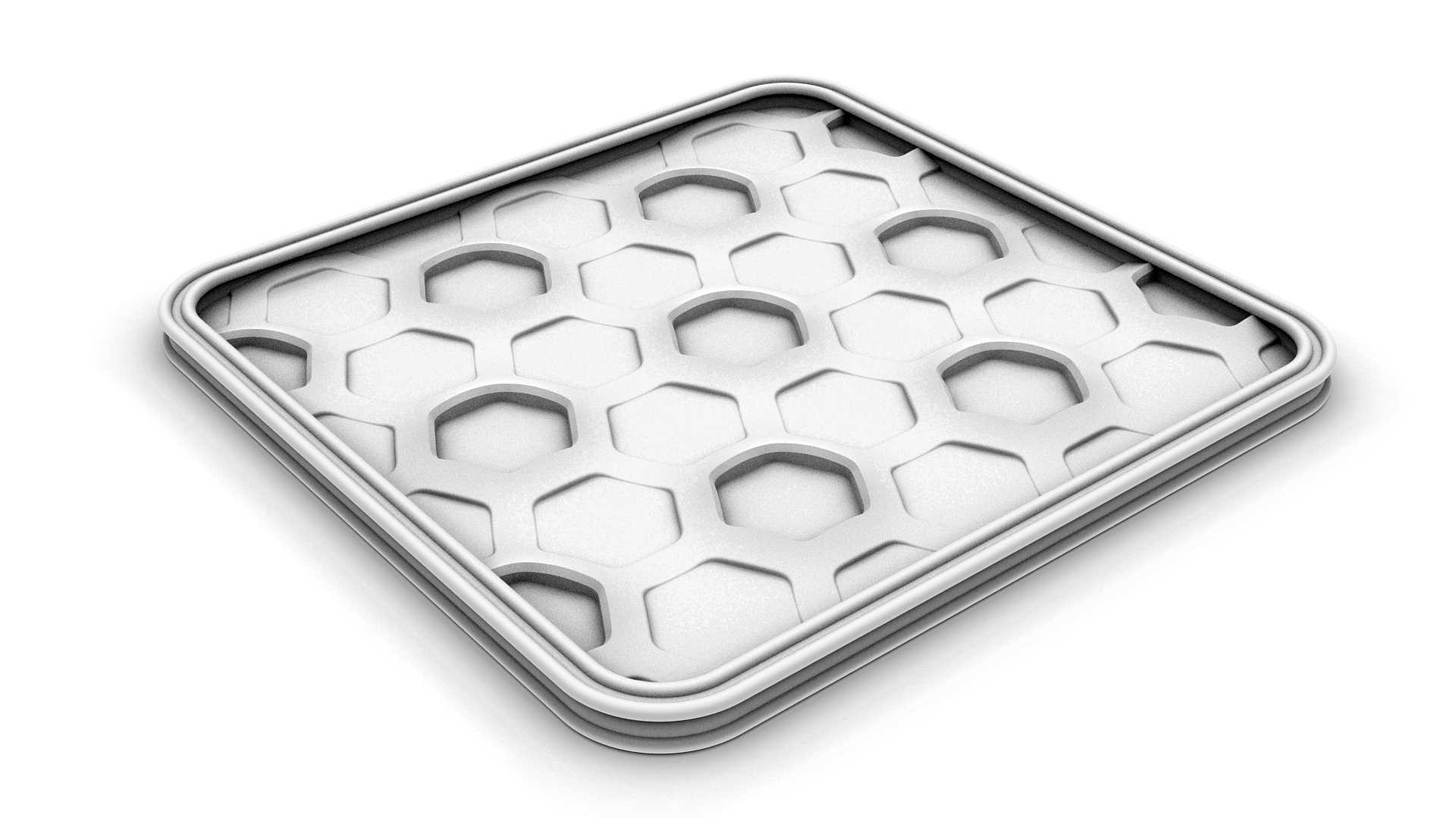

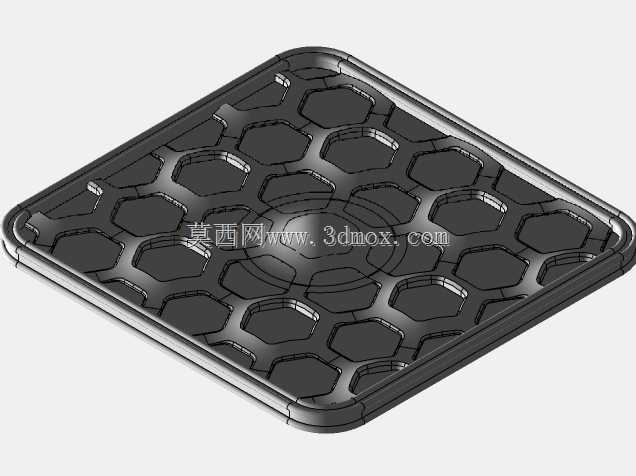

　　这类蜂窝状缓冲垫结构，在工业场景中常被用作设备接触面的防滑缓冲衬垫、精密部件周转托盘的定位垫层，或是小型工装台的表面防滑覆层，依靠蜂窝结构的均匀形变能力分散接触面压力，避免硬质接触带来的表面刮伤、局部应力集中问题。从结构设计逻辑来看，整体采用带围边的方形基体，外围设置双层凸起的边框结构，边框做了圆角过渡处理，既能够避免尖锐棱边在使用过程中划伤操作人员、刮蹭配套部件，也能提升垫体边缘的结构强度，防止长期受压后边缘出现翘曲、开裂的形变问题。垫体核心的蜂窝单元采用正六边形阵列排布，这种排布方式的优势在于，相同单位面积内的结构用料更少，同时各个方向的受力形变特性高度一致，不会出现某一方向承压易变形、另一方向刚性过强的各向异性问题，

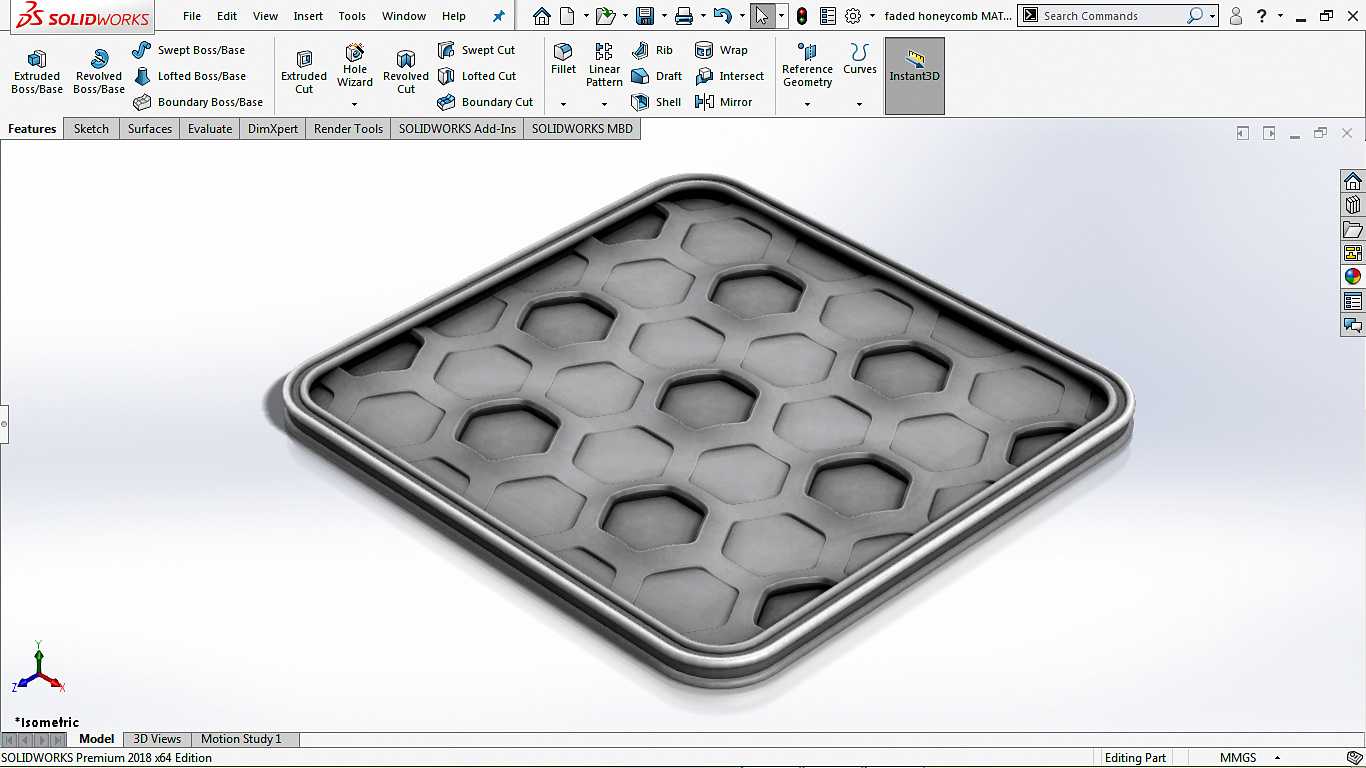

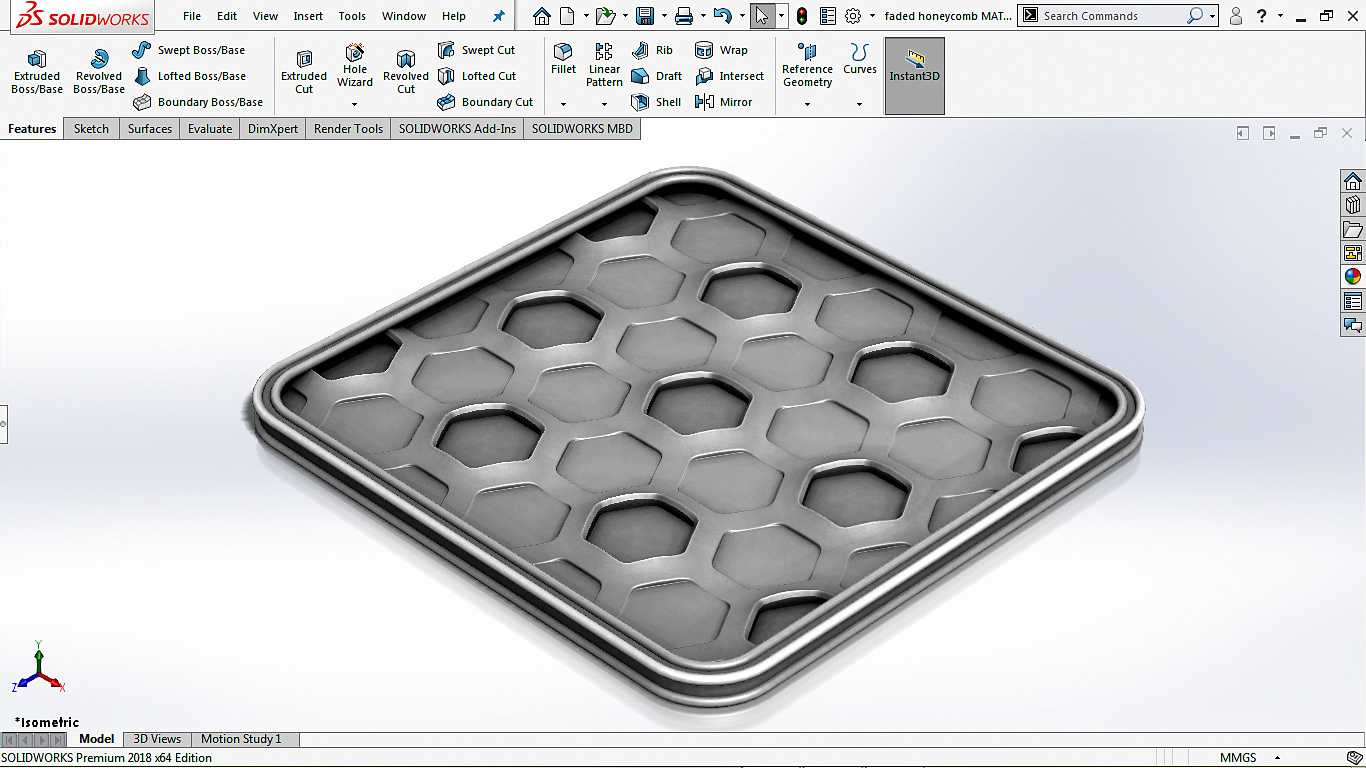

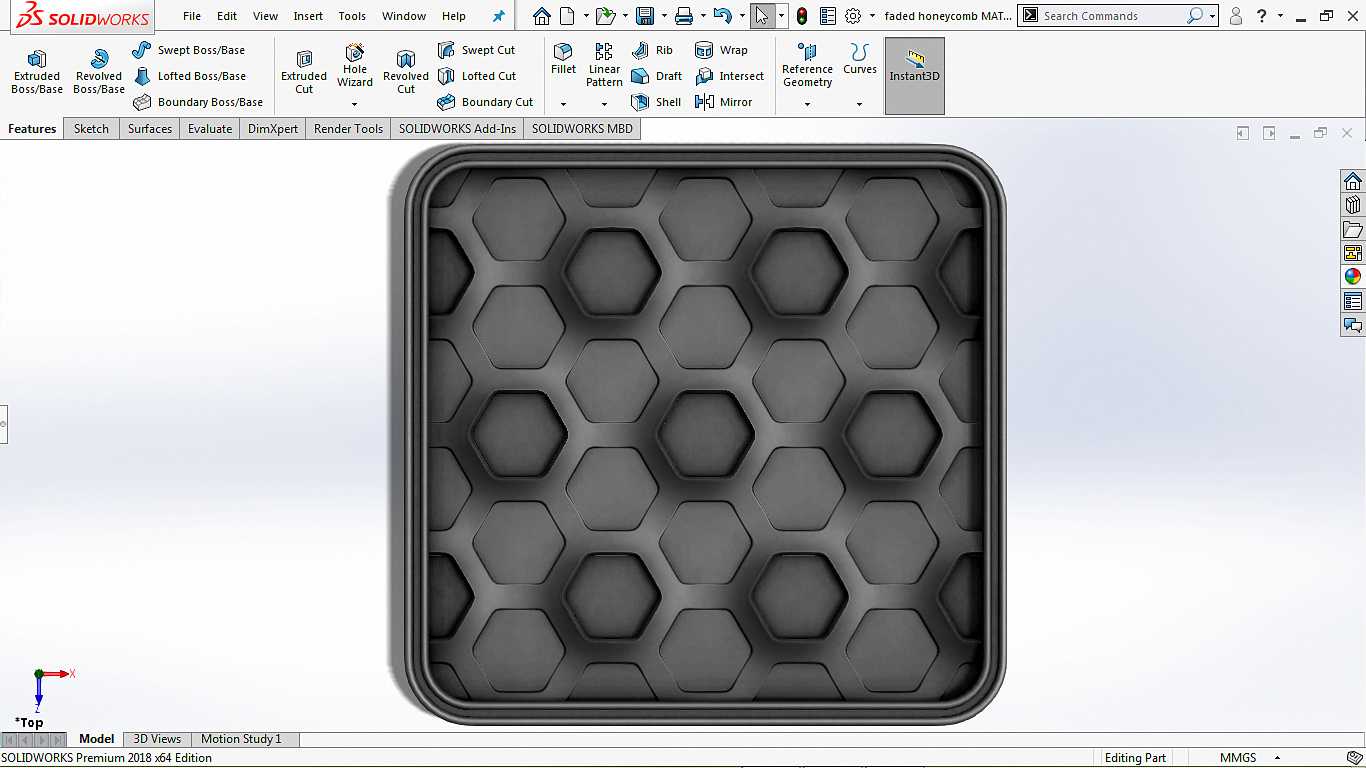

　　当垫体表面承受垂直压力时，每个六边形孔的侧壁会同步产生微小的弹性形变，将压力均匀传导至整个垫体平面，避免局部压强过大损伤被承托物件。在建模实现过程中，首先需要确定垫体的整体外轮廓尺寸，根据实际使用场景的安装边界预留足够的安装余量，围边的高度需要略高于内部蜂窝结构的顶面高度，这样当垫体放置在工作台面或是设备基座上时，围边会先于内部蜂窝结构接触安装面，形成一圈封闭的定位边界，防止垫体在使用过程中出现水平方向的滑移。内部蜂窝结构的建模需要先绘制单个正六边形的截面轮廓，通过线性阵列配合角度约束完成整个平面的蜂窝网格排布，之后采用挤出切割的方式在基体上加工出镂空的蜂窝孔，孔壁的厚度需要根据垫体的使用材质做匹配调整，如果采用橡胶类软质材质，

　　孔壁厚度可以适当减小以提升缓冲形变能力，如果采用硬质工程塑料材质，则需要适当增加孔壁厚度保证结构刚性。建模过程中需要注意蜂窝阵列与外围边框的衔接位置，靠近边框的蜂窝单元需要做局部的轮廓裁切，保证最外侧的孔壁与边框内壁平滑衔接，避免出现尖角、薄壁等容易产生应力集中的结构缺陷，同时在所有的棱边位置都添加统一半径的圆角过渡，既能够提升结构的抗疲劳性能，也能避免注塑、模压生产时出现填充不满、应力痕等工艺问题。这类结构的实际安装边界需要根据配套设备的接触面尺寸确定，通常垫体的外轮廓尺寸会比安装接触面的尺寸小1-2mm，预留出温度变化带来的热胀冷缩余量，避免高温环境下垫体膨胀拱起影响安装平整度。在功能特性上，除了基础的缓冲防滑作用，

　　镂空的蜂窝结构还能够起到通风散热、导流排屑的作用，当用作加工工装的垫层时，加工产生的细小切屑可以通过蜂窝孔落入垫体下方的排屑槽，不会积存在垫体表面硌伤加工工件；如果用作电子设备的底部衬垫，蜂窝孔的空气流通通道还能帮助设备底部散热，避免热量积存影响设备运行稳定性。在结构细节处理上，垫体的底面可以根据使用需求设置微小的防滑纹路，或是预留背胶粘贴的定位槽，方便垫体与安装基面的固定；顶面的蜂窝孔边缘同样做圆角处理，避免放置工件时孔边的锐角刮伤工件表面。整个结构的建模过程需要重点控制阵列的间距精度，保证每个蜂窝单元的尺寸一致、壁厚均匀，否则会导致承压时各个单元的形变量不一致，出现局部塌陷、支撑力不均的问题，同时围边与内部蜂窝结构的连接位置需要做加强处理，避免长期反复受压后连接位置出现断裂。
