日常做设备布线设计时,经常会遇到多芯绞合线缆的选型与装配干涉校验问题,这类绞合结构的线缆和单根排布的散线不同,其螺旋绞合的成型结构直接决定了线缆的最小弯曲半径、布线时的扭转余量以及固定端的应力分布情况,很多刚入行的结构工程师在做布线仿真时,往往会直接用三根平行圆柱代替绞合线芯,最后做装配干涉检查时才发现,实际绞合后的线缆外径比单根线芯直径简单相加的数值小很多,但弯曲时的线芯错位量又比平行排布的结构大,很容易出现线槽预留尺寸不足、线缆穿护线套时卡滞的问题。

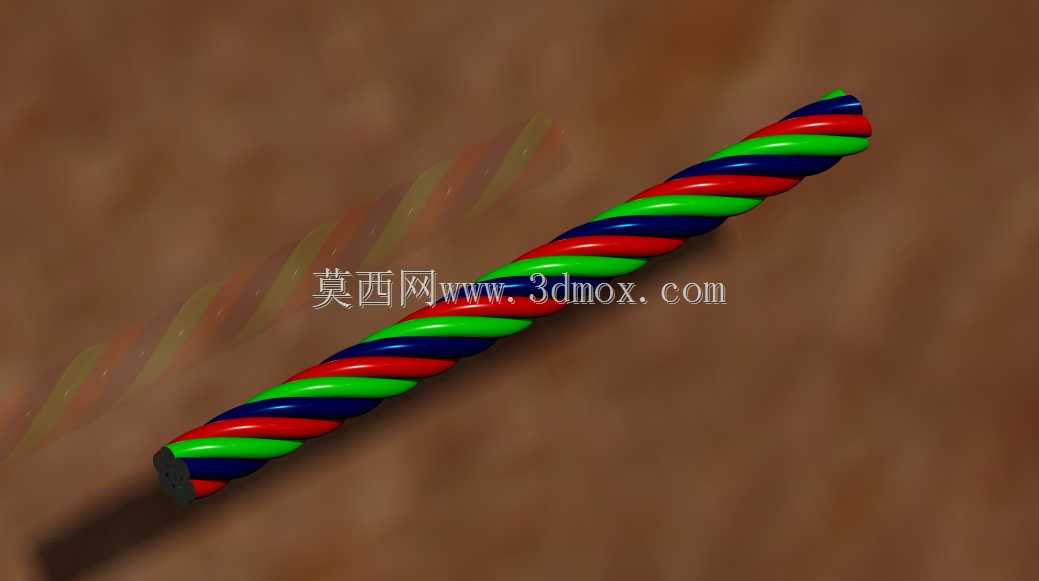

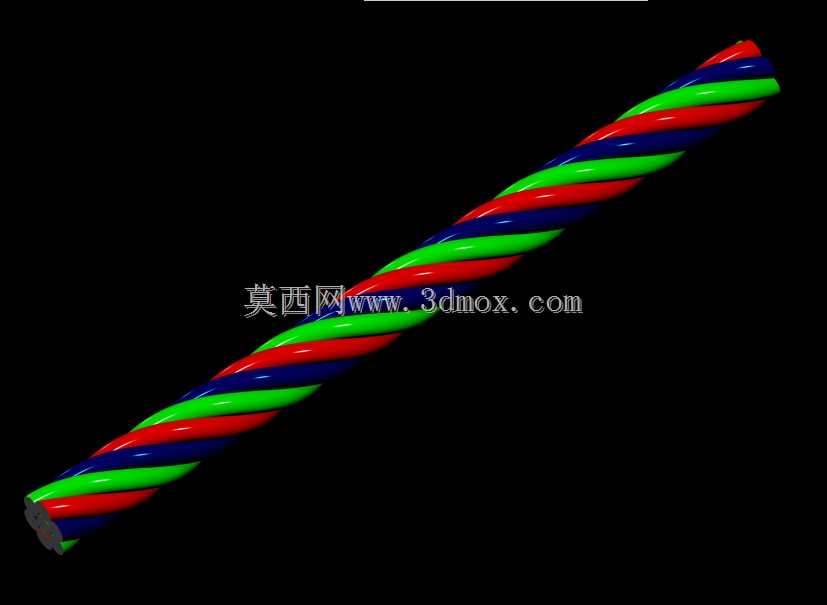

这次做的这个绞合线缆造型,完全按照实际成缆工艺的绞合节距来搭建螺旋特征,三根不同标识色的线芯沿着中心轴线做等距螺旋缠绕,每根线芯的螺旋升角保持一致,绞合过程中线芯之间的接触压力均匀分布,既不会出现线芯松散错位的情况,也不会因为绞合过紧导致线芯内部的导体产生额外的内应力,实际生产中这类绞合结构的线缆,多用于设备内部的动力与信号混合布线场景,比如小型自动化控制柜的内部走线、手持电动工具的电源引线、移动机械设备的拖链内部布线,绞合结构可以让线缆在反复弯折、移动的过程中,每根线芯承受的拉力和弯曲应力保持一致,不会出现单根线芯被拉断的情况,相比平行排布的线缆,绞合结构的抗电磁干扰能力也更强,不同线芯之间的信号串扰会被螺旋结构抵消一部分,适合传输弱电工控信号。
建模过程中没有直接用普通的螺旋扫描特征一次性生成整体结构,而是先做了单根线芯的实体特征,按照实际线芯的外径尺寸设定扫描截面,再根据绞合节距计算螺旋线的导程参数,这里要注意的是,多根线芯绞合时,单根线芯的螺旋导程并不是随便设定的,要保证三根线芯缠绕后,相邻线芯的接触面完全贴合,没有重叠也没有过大的缝隙,否则后续做线缆的弯曲仿真时,线芯之间的接触应力计算会出现偏差。完成单根线芯的螺旋特征后,通过圆周阵列生成另外两根线芯,分别赋予不同的外观颜色,对应实际生产中不同相序或者信号回路的线芯标识,方便布线时快速区分线芯功能,避免接线错误。
从安装边界来看,这类绞合线缆的成品外径是单根线芯直径的2.15倍左右,设计穿线孔或者护线套时,内径要预留至少1.2倍的线缆外径余量,避免线缆穿装时刮伤外护套;线缆的最小弯曲半径不能小于线缆外径的6倍,如果是用在拖链等反复移动的场景,弯曲半径要放大到外径的10倍以上,否则长期弯折后绞合的线芯会出现松散、断芯的问题。固定线缆端部的时候,不能直接把绞合段压在压线端子下面,要留出至少两倍节距长度的平直段,把线芯分开后再压接端子,否则绞合结构的内应力会传递到压接位置,长期使用后容易出现端子松动、接触不良的故障。
另外在做设备的布线装配时,这类绞合线缆的扭转方向也要注意,顺着绞合的螺旋方向弯曲线缆时,线芯之间的间隙会略微变大,线缆整体更柔软,反向弯曲时线芯之间会挤得更紧,线缆硬度会略微升高,所以在布置长距离走线的时候,要尽量顺着绞合方向安排弯曲路径,减少线缆的装配应力。很多工程师在做三维布线的时候,容易忽略绞合线缆的这些结构特性,把线缆当成均匀的实心圆柱来处理,最后实际装配时才发现线缆长度不够、弯曲半径达不到要求、固定端应力过大等问题,通过精准的三维绞合结构建模,可以在设计阶段就把这些问题提前暴露出来,模拟不同弯曲角度下的线缆外形变化,校验和周边结构件的干涉情况,统计准确的线缆下料长度,减少现场装配时的返工量。
实际生产中,这类三色绞合线缆的绞合节距一般控制在线缆外径的15到20倍之间,节距太小会导致线缆过硬,弯曲困难,节距太大则线芯容易松散,抗干扰能力下降,建模时把节距参数设置成可调整的变量,可以快速适配不同应用场景的线缆选型需求,比如固定敷设的线缆可以用较大的节距,移动使用的线缆则选用较小的节距,不用每次都重新搭建模型,只需要修改螺旋线的导程参数就能快速生成对应结构,大幅提升结构设计阶段的布线校验效率。
