曲柄滑块式活塞气缸传动结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:442734

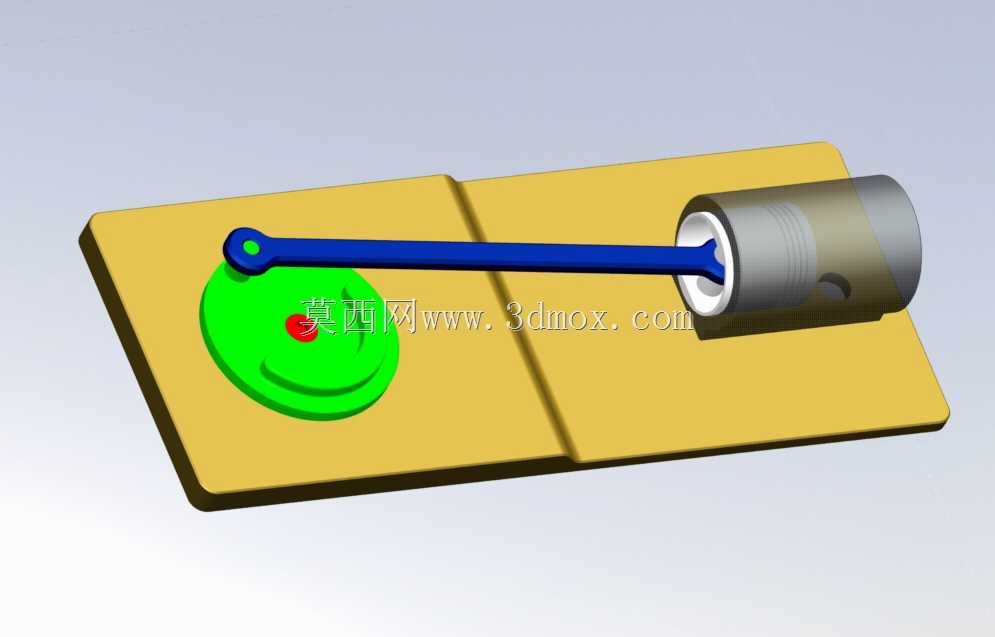

  • 曲柄滑块式活塞气缸传动结构设计

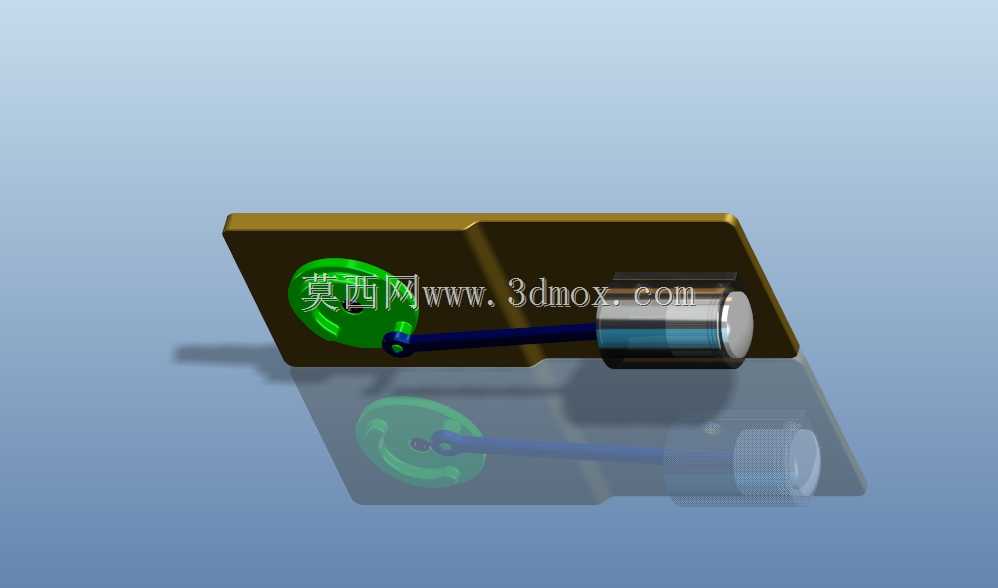

  • 曲柄滑块式活塞气缸传动结构设计

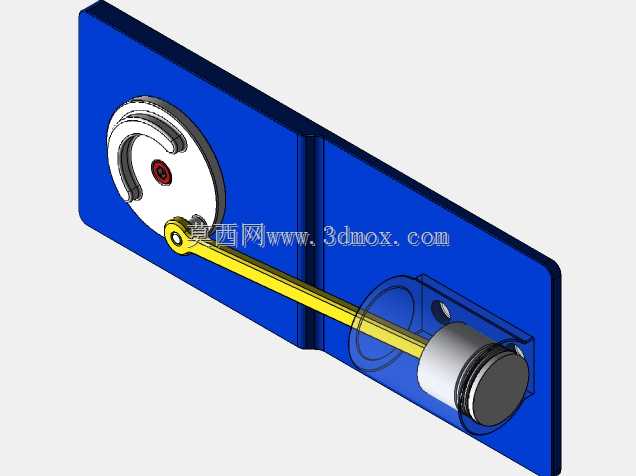

  • 曲柄滑块式活塞气缸传动结构设计

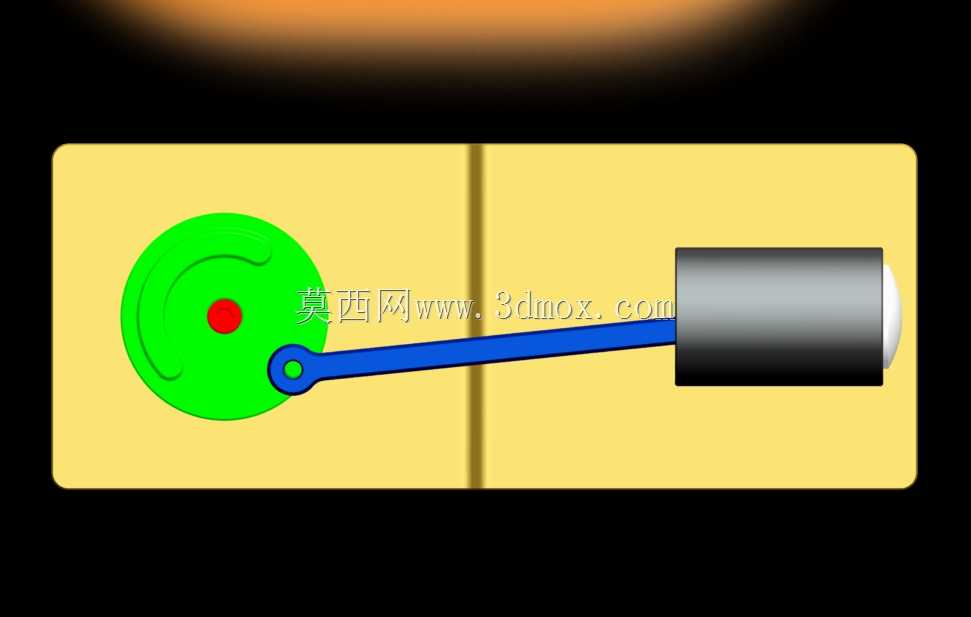

  • 曲柄滑块式活塞气缸传动结构设计

  这套活塞气缸传动结构采用经典曲柄滑块运动原理实现动力转换,在小型气动动力单元、教学演示教具、低压流体输送设备中有着广泛的适配场景,能够将曲柄端的旋转运动平稳转化为活塞在缸体内的直线往复运动,也可反向将活塞端的直线推力转化为曲柄轴的旋转扭矩输出。从实际使用场景来看,这类结构常被集成在小型空气压缩装置、低压气动执行演示台、内燃机原理教学模型中,相比齿轮齿条式直线旋转转换结构,它的运动冲击更小,加工装配难度更低,日常维护仅需关注活塞环与缸壁的磨损间隙即可,不需要复杂的润滑回路设计。

  设计过程中优先考虑了运动部件的干涉规避,曲柄回转半径与连杆长度的比值取1:3.2,这个比例能够有效降低活塞在上下止点位置的侧向分力,减少活塞裙部与缸体内壁的偏磨情况,延长整套结构的无故障运行周期。缸体部分采用开放式可视化布局,没有设置封闭的缸头与气门组件,主要是为了直观展示活塞往复运动的全过程,方便教学场景下的原理演示,也便于结构设计人员快速验证运动轨迹是否存在卡滞点。活塞与连杆的连接采用浮动式活塞销结构,销座与活塞本体一体加工,连杆小头端预留了0.02mm的配合间隙,能够在运动过程中自动补偿微小的加工误差,避免运动过程中出现咬死的情况。

  安装边界方面,整套结构的安装基准面设置在底部的支撑板上,支撑板上预留了四个M6的安装螺孔,孔位间距按照标准小型动力单元的安装尺寸设计,可直接固定在10mm厚的铝型材安装平台上,不需要额外制作转接板。曲柄轴的伸出端直径为8mm,键槽宽度3mm,可直接配套标准的同步带轮或者手摇轮,方便外接动力输入。缸体内径设计为32mm,活塞行程为40mm,在0.2MPa的低压供气条件下,可输出约160N的直线推力,能够满足小型物料推送、工位压紧等轻负载工况的使用需求。

  结构细节上,曲柄盘采用偏心配重设计,配重块的质量经过重心配平,能够抵消连杆与活塞往复运动产生的一阶惯性力,让整套结构在300rpm的转速下运行时不会出现明显的振动。连杆采用等截面矩形杆设计,杆身厚度为6mm,材料选用45号钢调质处理,既保证了足够的抗拉强度,又不会因为连杆质量过大增加曲柄的驱动负载。活塞部分设置了两道密封槽,可配套标准O型密封圈实现缸腔的密封,若用于无密封要求的演示场景,也可直接取消密封圈,降低运动过程中的摩擦阻力。

  在实际装配调试时,需要先将曲柄盘转动到下止点位置,再将活塞推入缸体最外端,随后连接连杆与曲柄销,这样能够避免装配过程中连杆处于受力死点位置,降低装配难度。整套结构的所有运动副都预留了合理的配合公差,轴孔配合采用H7/g6间隙配合,既保证了运动的灵活性,又不会出现过大的旷量,适合作为机械原理教学的演示样件,也可作为小型气动设备的动力核心结构参考,设计人员可根据实际的负载需求,等比例缩放缸径与曲柄半径参数,适配不同的推力与行程要求。
