工业传动用带槽钢质梯形滑轮三维设计

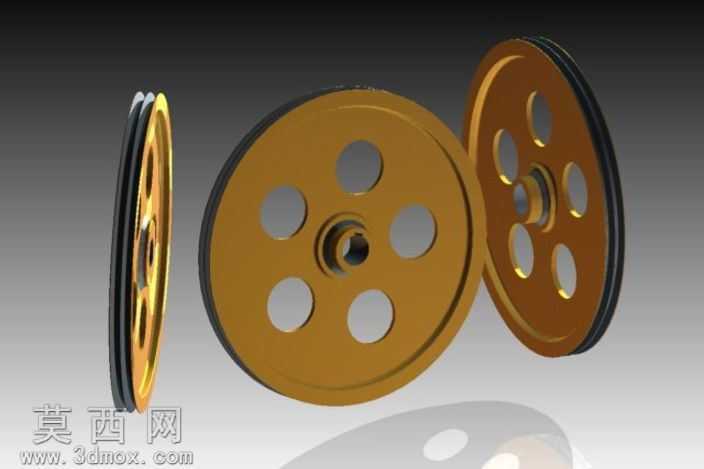

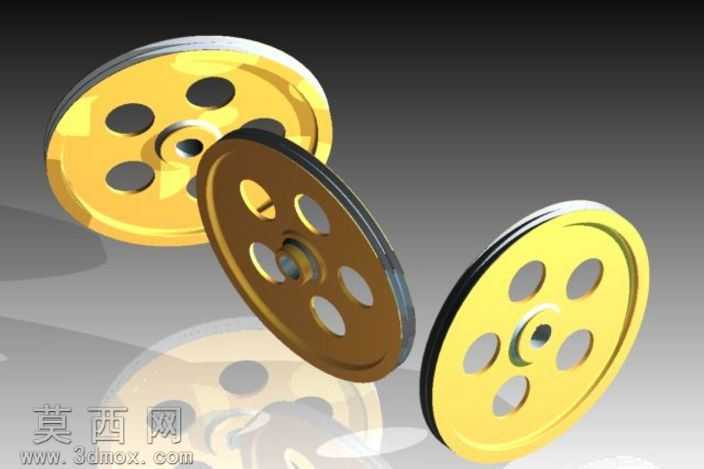

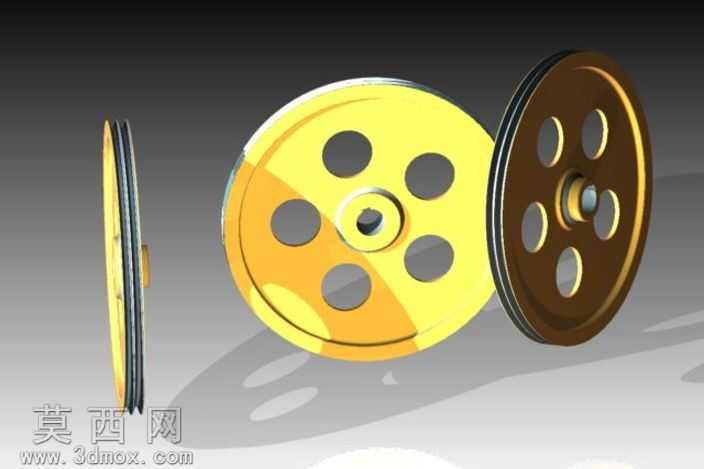

本梯形滑轮采用Autodesk Inventor进行全参数化三维建模，建模过程严格遵循机械设计手册中起重滑轮的尺寸规范，先以旋转凸台命令构建滑轮的基体轮廓，精准绘制轮缘的梯形绳槽截面，确保槽型角度、槽深、槽底圆角完全适配2x17毫米规格的传动钢丝绳，避免钢丝绳运行过程中出现卡滞、过度磨损的问题。建模阶段对轮毂、轮辐、轮缘三个核心结构做了分区参数化定义，轮毂部分按照55毫米的轴径尺寸设计安装孔，同时预留了键槽的装配空间，保证与传动轴的配合精度满足传动扭矩要求；轮辐采用六孔减重结构设计，在保证整体结构强度、满足承重载荷要求的前提下，通过均匀分布的六个圆形通孔降低滑轮自身重量，减少传动过程中的转动惯量，提升传动效率。材质与渲染阶段，为滑轮主体赋予了哑光棕黄色的金属漆材质，模拟工业起重滑轮常用的喷塑防锈表面处理效果，轮缘与钢丝绳接触的槽面部分单独赋予了高硬度耐磨合金钢材质，通过调整材质的粗糙度、金属度参数，还原金属构件的真实质感；场景中搭建了三点式工业渲染布光，分别从侧前方、侧后方、顶部设置光源，勾勒出滑轮的轮廓层次，清晰展现绳槽的结构细节、轮辐的分布形态以及轮毂的装配结构，同时渲染了滑轮的侧视、正视、斜视角多个角度的展示效果，直观呈现滑轮的整体形态。设计过程中重点考量了滑轮的受力特性，轮缘部分做了加厚处理，保证承受钢丝绳径向压力时的结构强度，轮辐与轮缘、轮毂的衔接位置都做了圆角过渡处理，避免应力集中导致的结构断裂问题，整体尺寸设定为滑轮直径575毫米，适配大载荷的工业传动、起重牵引场景，模型同时导出了STEP、IGES通用中间格式，可兼容多数主流三维CAD软件进行后续的装配干涉检查、工程图生成、有限元受力分析等工作，能够直接应用于起重设备、传动输送设备的设计研发环节，为相关机械产品的整机装配提供精准的配套零件模型支撑。
