带输出轴的滚珠轴承装配结构设计

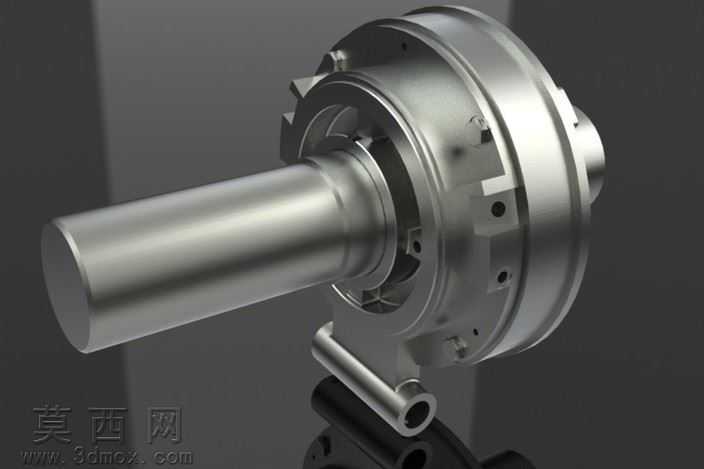

本作品为带配套输出轴的滚珠轴承装配三维设计，建模阶段采用自底向上的装配设计思路，首先完成单个滚动体、轴承内圈、外圈、保持架的独立参数化建模，严格遵循滚动轴承的通用尺寸规范设定各部件的配合公差，保证内圈与轴径、外圈与安装座孔的配合精度符合机械传动的使用要求。建模过程中对轴承外圈的安装定位孔、侧边注油接口等细节结构做了完整还原，输出轴采用阶梯轴结构设计，轴肩位置与轴承内圈端面精准贴合，实现轴向定位，轴端做了倒角处理避免装配时刮伤轴承密封件。材质与渲染阶段，为轴承金属部件赋予了高抛光合金钢材质，调整材质的反射粗糙度参数还原真实轴承的金属哑光质感，对轴身部分做了细微的表面拉丝纹理处理，模拟实际机加工后的表面效果，场景采用柔和的三点布光方案，主光从侧上方打亮轴承主体结构，辅光补全暗部细节避免出现死黑区域，轮廓光勾勒轴承与轴的边缘轮廓，提升整体渲染图的立体感与真实感。结构设计上，该装配体完整还原了滚珠轴承的运转逻辑，滚动体均匀排布在保持架的兜孔内，可实现内圈与外圈之间的低摩擦相对转动，侧边预留的注油结构可方便后期加注润滑脂，延长轴承的使用寿命，整体装配结构无冗余零件，各部件之间的装配约束完全符合实际机械装配的工艺要求，可直接用于传动机构的配套设计参考，也可作为机械原理教学的演示模型使用，帮助理解滚动轴承的支撑传动原理与装配关系。
