带键槽传动滑轮结构设计方案

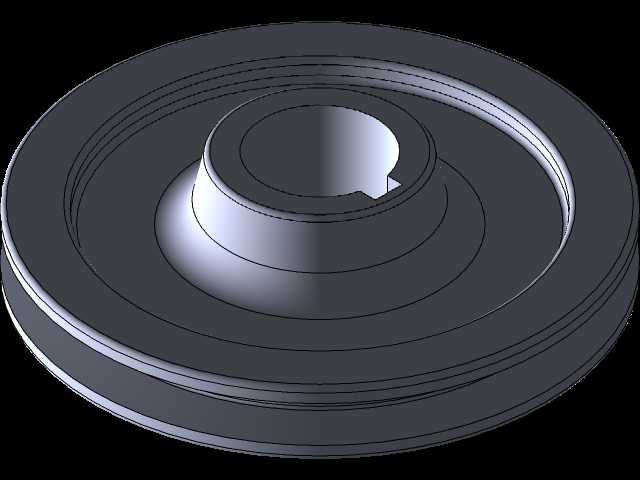

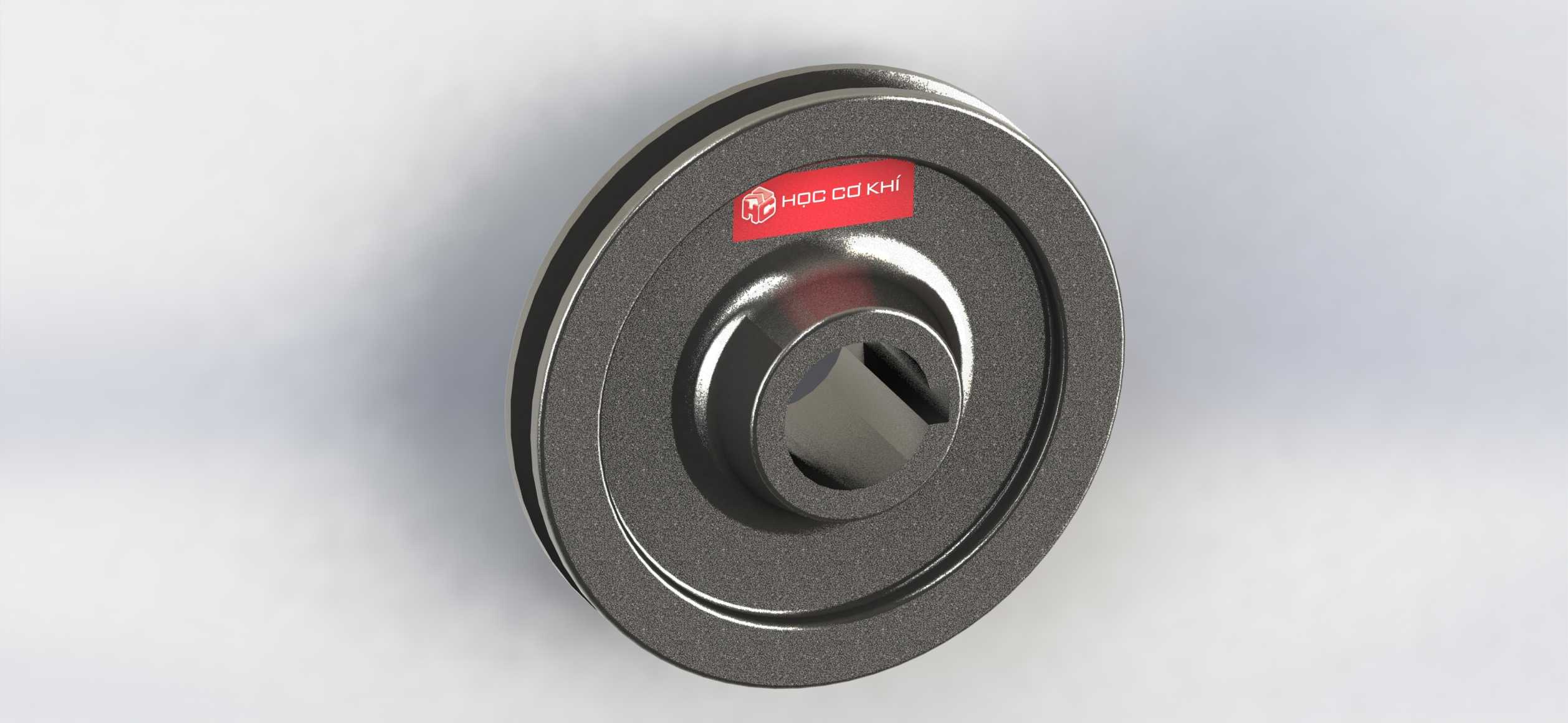

　　这类带键槽的滑轮在常规机械传动场景里应用十分广泛，从轻型物料输送线的张紧导向，到小型动力传输系统的换向传动，再到专用设备里的绳索牵引导向，都能看到同结构滑轮的应用。不同于普通无键槽的定滑轮，这款滑轮中心设计了标准平键槽，能够直接和配套传动轴通过平键实现周向固定，传递额定扭矩，既可以作为主动轮配合传动带输出动力，也能作为从动轮承担导向、张紧的功能，避免传动过程中轮体与轴出现相对打滑的问题。

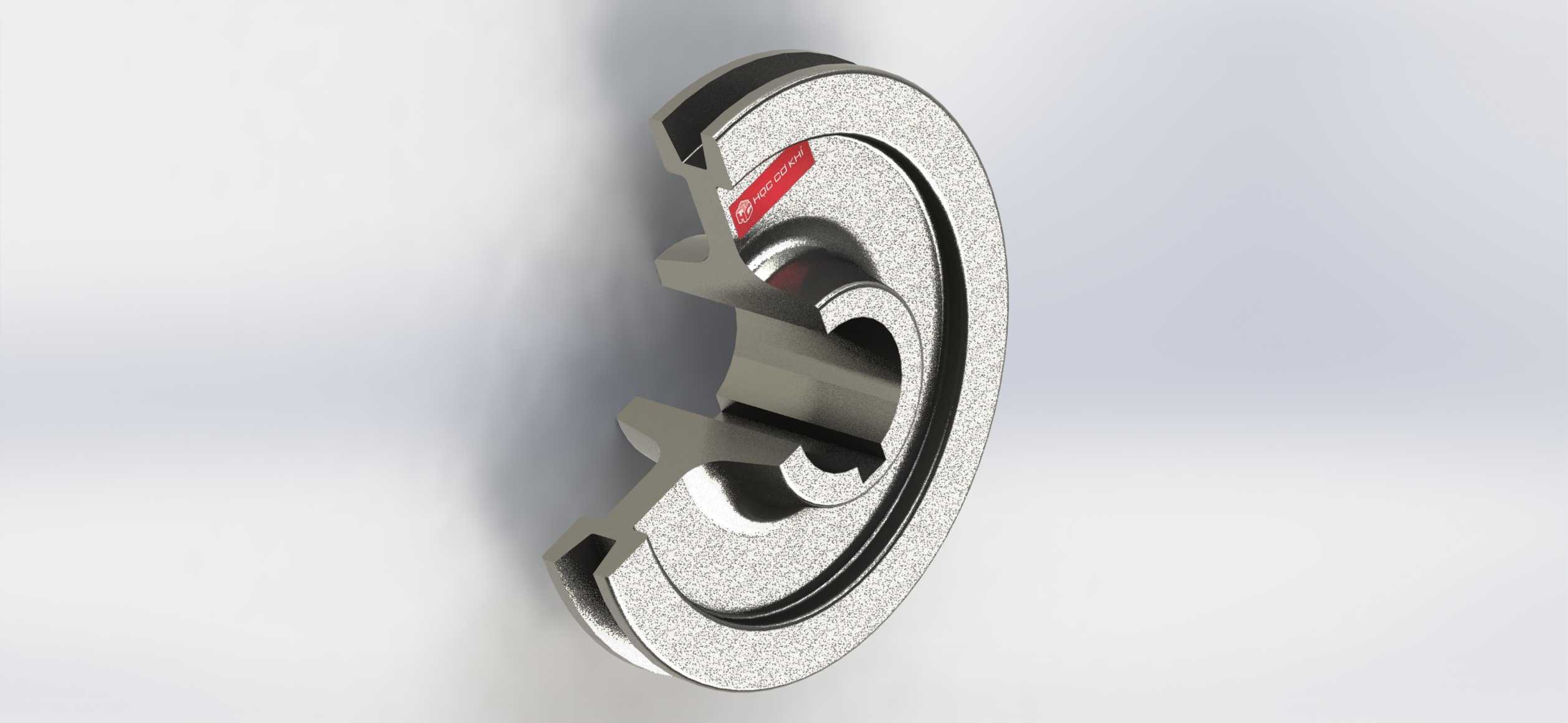

　　从结构设计逻辑来看，轮体采用了对称式双轮缘结构，轮缘的凸起高度经过匹配计算，刚好能够限制配套传动带或者牵引绳索的侧向位移，避免运行过程中出现脱带、脱绳的故障，轮槽的工作面做了适配的圆弧过渡，不会对传动带的帘布层或者牵引绳的纤维层造成过度切割磨损，能有效延长配套传动件的使用寿命。中心的轮毂部分做了加厚处理，键槽的位置选在轮毂受力的对称中心线上，键槽的侧壁粗糙度、圆角都做了工艺适配，既保证平键安装后配合紧密，也能避免应力集中导致轮毂在交变载荷下出现开裂问题。轮辐部分采用了等厚度的实体辐板设计，没有做多余的减重孔，一方面是因为这类小直径滑轮本身重量基数小，减重带来的收益极低，另一方面实体辐板的结构刚性更好，在高速转动时的动平衡更容易控制，不会因为辐板开孔带来的质量分布不均产生运行振动，适合中高转速的传动场景。

　　在安装边界尺寸上，轮体的外径、轮槽的基准直径都匹配常规的传动带规格，中心安装孔的公差选用了基孔制的过渡配合公差，能够和标准直径的传动轴实现精准装配，轮毂的轴向长度经过匹配设计，既保证和轴的接触面积足够，传递扭矩时不会出现压溃问题，也不会因为轮毂过长占用过多的轴上安装空间，给轴端的挡圈、轴承等其他配件预留出足够的安装位置。轮体的两个端面都做了平面度要求，安装时可以靠紧轴肩或者套筒实现轴向定位，不需要额外设计复杂的定位结构，降低装配的复杂度。

　　实际选型使用时，需要注意匹配对应的传动载荷，这款滑轮的辐板厚度、轮毂强度都是按照常规轻型到中型传动载荷设计的，不适合超载荷的冲击场景使用。安装时要保证键槽和轴上键槽的对中精度，平键的顶面和键槽顶面要保留合理的间隙，避免安装过紧导致轮体装配后出现偏斜，运行时出现轮槽偏磨、传动带跑偏的问题。如果是用于绳索牵引场景，还要注意轮槽的圆弧半径要比牵引绳的半径大10%左右，避免绳索被轮槽挤压变形，降低绳索的破断拉力。日常维护时，只需要定期检查轮槽的磨损情况、键槽的配合间隙，当轮槽磨损量超过壁厚的10%或者键槽出现压溃变形时，及时更换轮体即可，整体维护成本极低，互换性很强，能够直接替换同规格的标准滑轮使用，不需要对原有设备的安装结构做改动。
