多通路口集成式法兰连接阀座结构

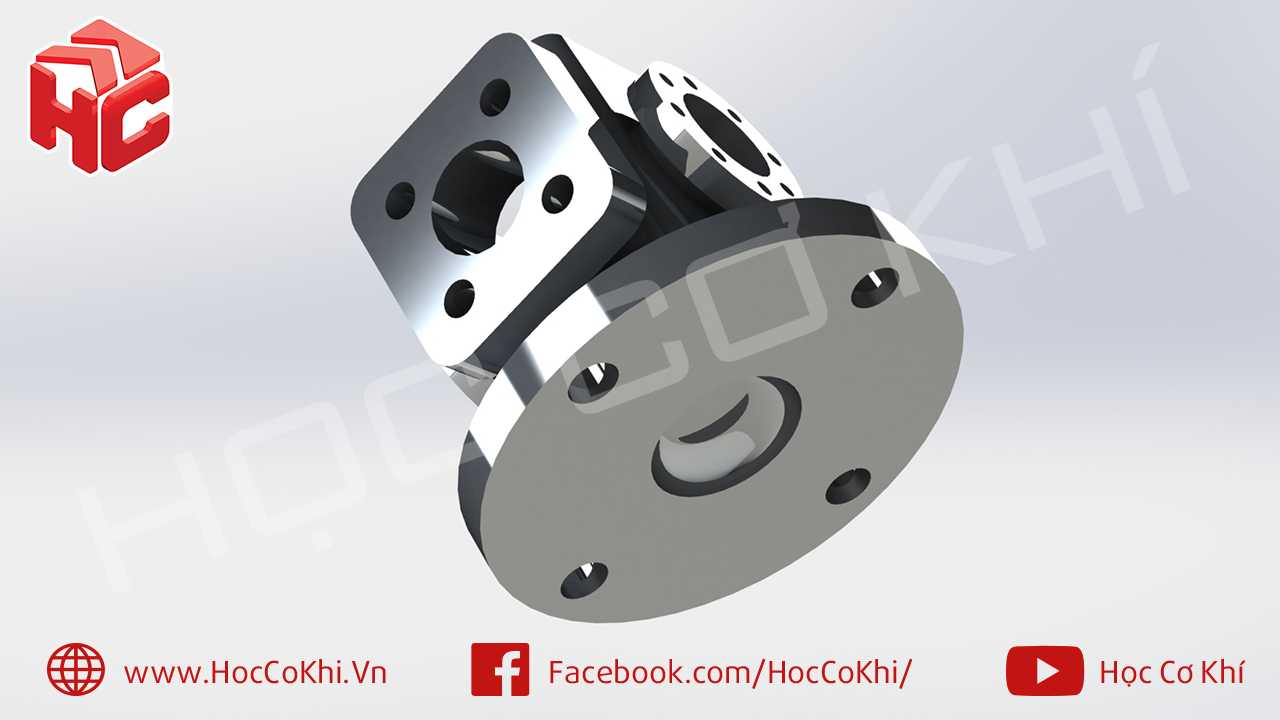

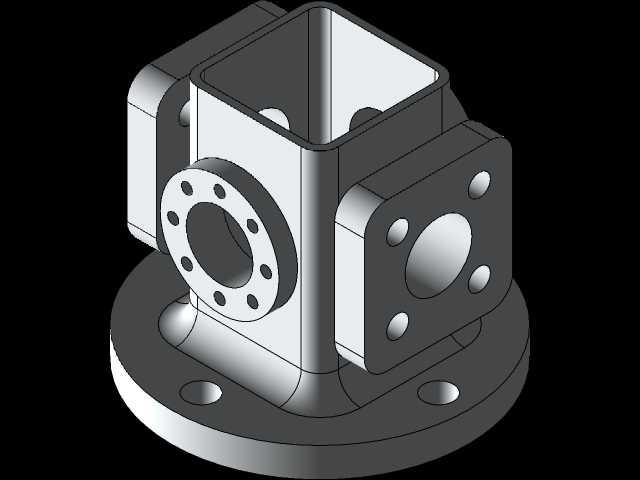

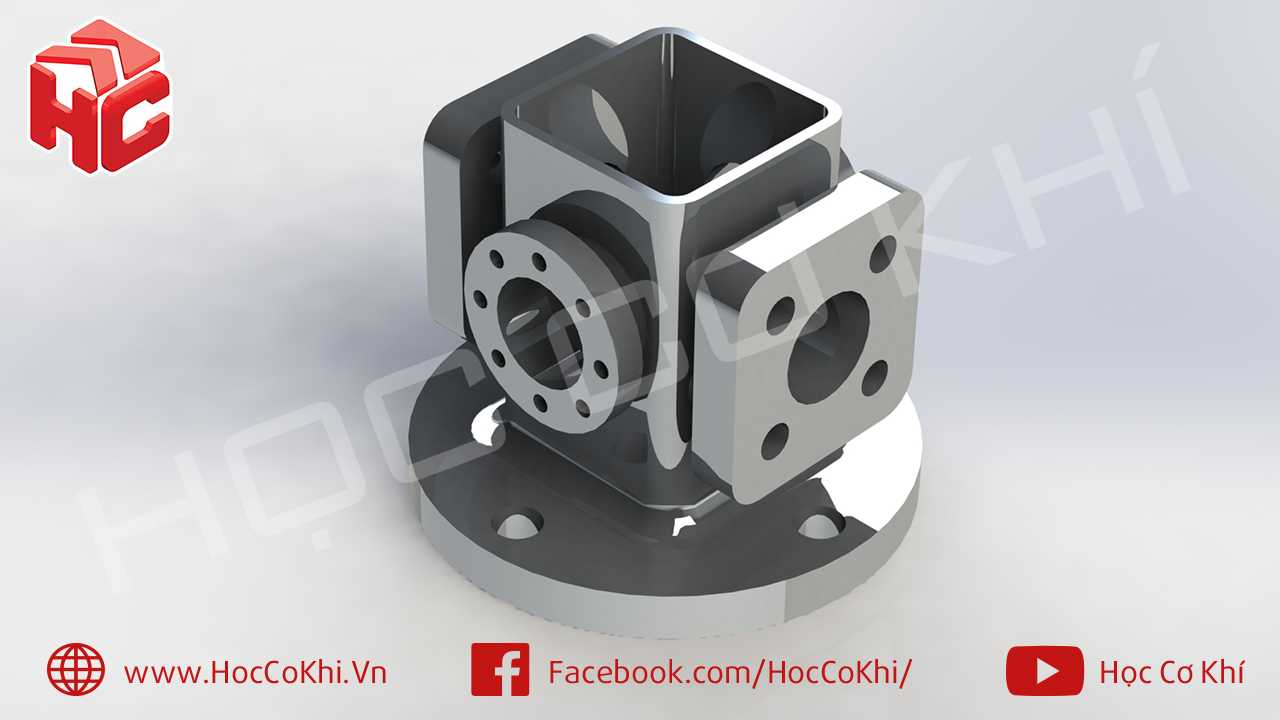

　　这类多通集成式连接构件，常见于流体管路分流汇流工位、小型液压试验台架、实验室气路分配单元中，作为核心的介质转接载体，承担不同通径管路的对接、流道转向、外接功能元件挂载的作用，区别于传统拼接式的管路接头组，集成式结构能大幅减少管路连接点的泄漏风险，同时压缩安装空间，在紧凑型设备的流道布局中优势明显。从结构设计逻辑来看，主体采用上方方形通腔作为主流道，方形截面的流道在同等通流截面积下，外壁的平面加工基准更容易找正，外接元件的安装贴合度更高，不会出现圆柱面安装时的角度偏转问题。底部设置圆形安装法兰盘，法兰盘上均匀分布沉头安装孔，安装时螺栓从沉头侧穿入，锁紧后螺栓头不会突出法兰底面，保证整个构件安装后与安装基面完全贴合，

　　不会出现安装倾斜导致的流道错位，法兰盘的厚度经过载荷校核，能承受上方多接口外接元件的重量以及管路振动带来的交变载荷，避免长期使用后法兰变形导致的密封失效。主体三个方向分别伸出不同规格的对接接口，其中一侧为带均匀螺栓孔的圆形法兰接口，这类接口主要用于对接大口径的硬管管路或者法兰式安装的阀类元件，螺栓孔的分布圆直径、孔径都匹配常规的管路法兰标准，不需要额外加工转接板就能直接对接标准件；另外两侧为方形安装面的接口，方形安装面上的安装孔采用对角分布形式，适合对接板式安装的流量调节阀、压力传感器、快插接头组这类元件，方形安装面的平面度要求控制在0.02mm以内，安装时配合密封垫片就能实现端面密封，不需要额外的螺纹密封工序。设计过程中，

　　首先要确定主流道的通流能力，根据目标工况的最大流量计算方形通腔的截面尺寸，避免通流截面过小导致的介质压损过大，同时要兼顾壁厚要求，根据工作压力等级计算各部位的最小壁厚，尤其是接口与主体连接的过渡位置，采用圆角过渡避免应力集中，防止压力波动时出现结构开裂。各接口的安装面与主体的位置公差需要严格控制，所有安装面的垂直度公差控制在0.03mm以内，保证外接元件安装后不会出现歪斜，对接管路时不会产生额外的安装应力。安装边界方面，底部法兰的外径决定了安装所需的最小平面尺寸，安装时需要在基面预留对应直径的平整安装区域，同时要预留螺栓锁紧的操作空间；各侧接口向外伸出的长度，决定了外接元件安装后整体的占用空间，

　　布局设备内部管路时需要提前核算各方向的伸出尺寸，避免与周边其他构件产生干涉。这类构件的流道内部转角位置都做了圆弧过渡处理，减少介质流经时的湍流现象，降低流道阻力，同时避免杂质在转角位置堆积，在输送带有微小颗粒的介质时，能减少流道堵塞的概率。主体材质一般根据输送介质的特性选择，输送普通液压油、压缩空气时可以采用铝合金材质加工，重量轻且加工成本低；输送腐蚀性介质时可以采用不锈钢材质，表面做钝化处理提升耐蚀性。加工过程中，先完成主体外形的粗加工，再对各安装面进行精加工，最后加工流道内部和各安装孔，所有密封面加工完成后需要做密封性测试，在1.5倍额定工作压力下保压30分钟无泄漏才能满足使用要求。实际使用时，这类集成构件可以替代传统的多个三通、弯头、接头拼接的管路组，减少装配工作量，同时降低管路系统的故障点，在紧凑型液压站、桌面型流体试验设备、小型化工配料装置的流道设计中应用十分广泛，设计建模时需要重点核对各接口的标准尺寸匹配性，以及安装位置的空间兼容性，避免出现加工完成后无法对接标准件、无法装入设备预留位置的问题。
