单缸内燃机曲轴结构三维建模设计

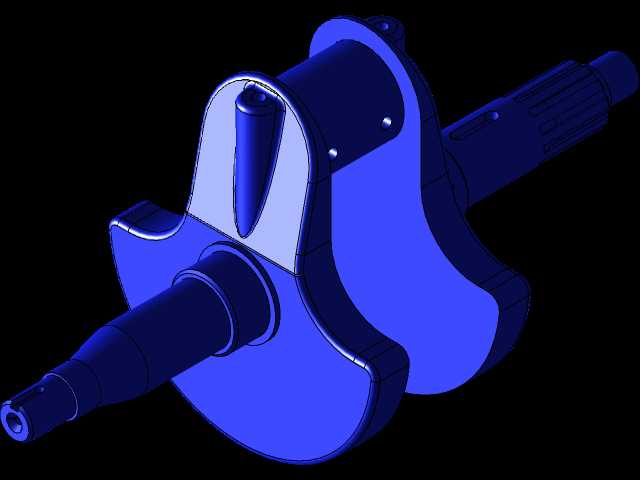

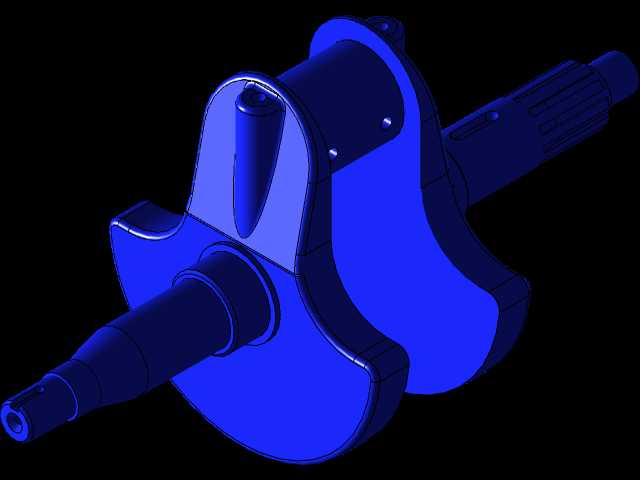

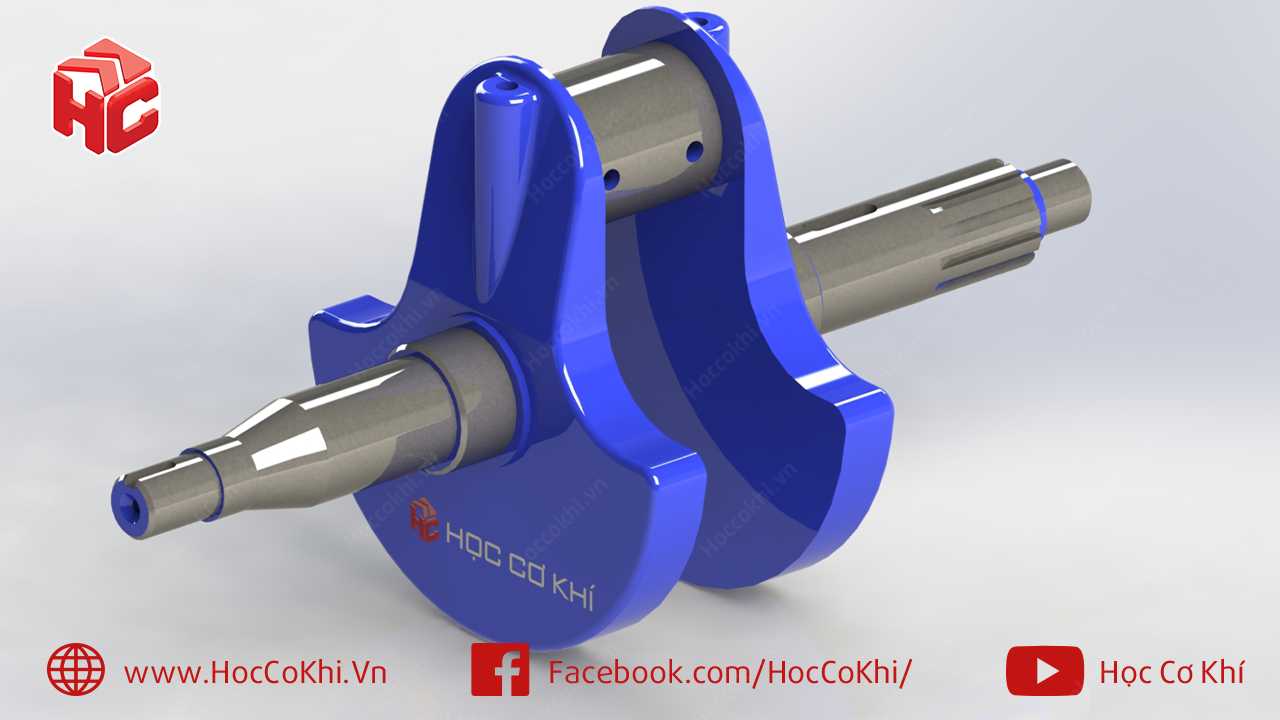

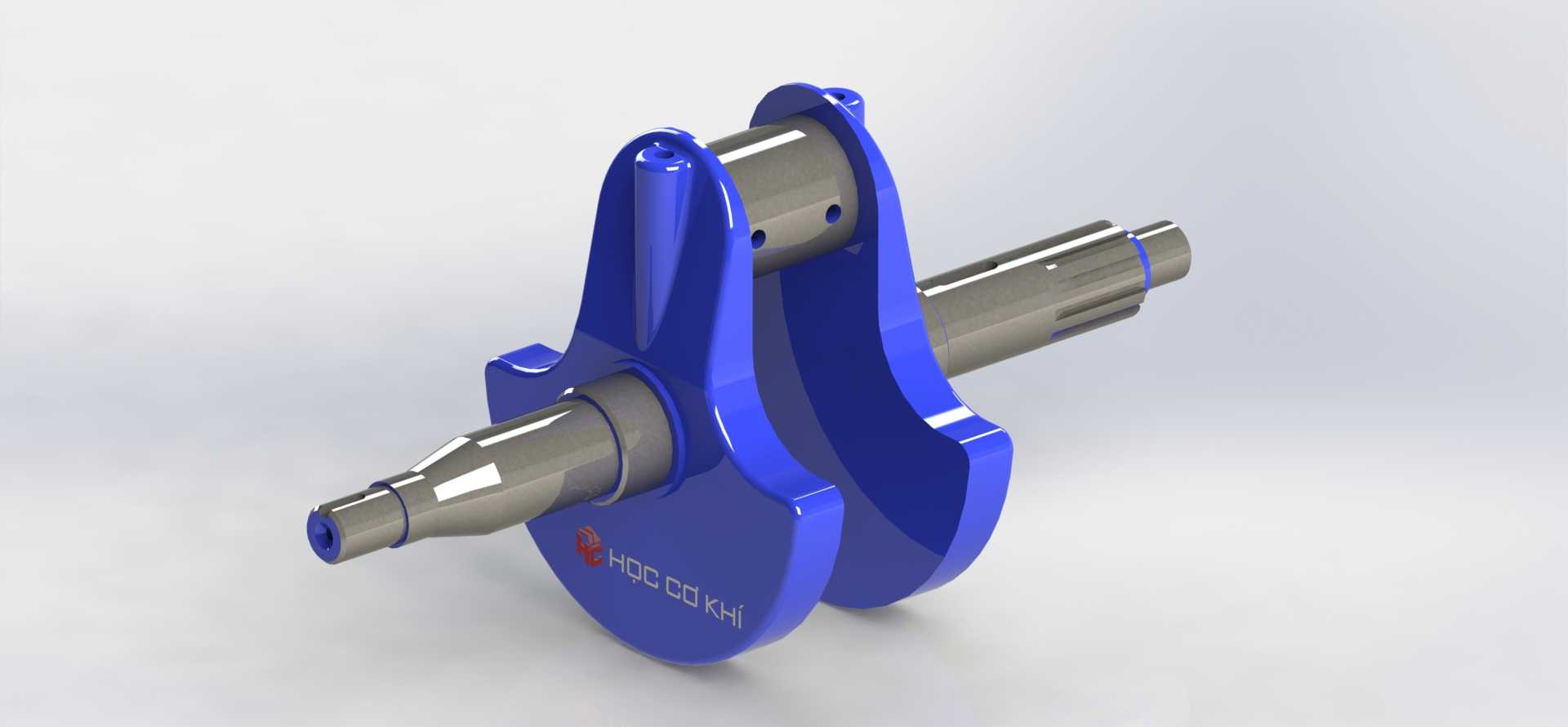

　　在小型通用内燃机、单缸动力机组的动力传递链路里，曲轴是把活塞往复直线运动转化为旋转扭矩输出的核心承载部件，日常接触的小型发电机组、园林动力机械、迷你摩托动力单元里，这类双平衡块结构的曲轴应用占比极高，它的结构合理性直接决定了动力单元的运转平顺性、输出扭矩稳定性以及整机的NVH表现。做这类零件的三维建模时，首先要捋清各轴段的功能边界：最前端的细轴段是正时驱动、油封配合的位置，轴径公差要匹配标准油封的过盈配合要求，表面粗糙度需要控制在Ra0.8以内，避免长期运转后出现油封渗漏机油的问题；往后的阶梯轴段是前端轴承的安装位，要预留轴承内圈的轴向定位台阶，台阶的过渡圆角不能过小，否则会在交变载荷作用下出现应力集中，成为疲劳断裂的起始点。

　　中间的两个扇形平衡块是这类单缸曲轴的设计重点，平衡块的质心偏移量需要和曲柄销、活塞连杆组的往复运动质量做精准匹配，建模时要先核算往复惯性力的一阶、二阶平衡率，再调整平衡块的外轮廓弧度与厚度，避免平衡过量或者平衡不足带来的整机振动。平衡块侧面的减重孔不是随意开设的，孔的位置要避开应力集中的曲柄过渡区域，同时要兼顾铸造或者锻造时的工艺成型性，不能出现壁厚突变过大的区域，防止毛坯成型时出现缩松、裂纹缺陷。曲柄销的位置是连杆大头轴承的安装位，轴颈表面需要做高频淬火处理，建模时要标注清楚淬火层深度要求，同时轴颈两端的过渡圆角要和连杆大头轴承的倒角做匹配，避免装配时出现干涉。后端的花键轴段是动力输出的位置，花键的参数要匹配配套的离合器、

　　磁电机转子的内花键规格，轴端的中心孔是加工时的工艺定位基准，建模时要保留标准B型中心孔的结构，方便后续机加工时的顶尖装夹。从安装边界来看，这类曲轴的轴向定位依靠前后两个主轴承的卡簧或者止推片完成，建模时要在对应轴段预留止推片的安装间隙，间隙值控制在0.1-0.2mm之间，既不能因为间隙过小出现热态下的轴向卡滞，也不能因为间隙过大出现运转时的轴向窜动。轴系上的各润滑油道孔要做贯通设计，从主轴承位引入的压力机油可以通过油道到达曲柄销位置，给连杆大头轴承提供持续润滑，油道孔的孔口要做倒角处理，避免机加工后残留的毛刺划伤轴瓦表面。很多初学者做这类曲轴建模时容易忽略平衡块的旋转包络空间，实际上平衡块在曲轴箱内旋转时，和曲轴箱内壁、

　　连杆大头的运动间隙至少要保留3mm以上，防止热态膨胀后出现运动干涉，建模完成后需要做全行程的运动干涉检查，确认活塞在上止点、下止点位置时，连杆、平衡块和周边固定件都没有碰擦风险。从结构强度角度看，曲柄和轴颈的连接位置是应力最高的区域，建模时所有的过渡位置都要采用平滑圆角过渡，不能出现直角棱边，圆角半径一般取轴颈直径的0.05-0.1倍，在不影响装配的前提下尽量加大圆角半径，能大幅提升曲轴的疲劳强度。另外这类曲轴的动平衡等级要求一般要达到G6.3以上，建模时可以预先在平衡块上预留动平衡去重的位置，方便后续成品做动平衡校正时去除多余质量，不需要额外破坏非加工面的结构。在实际选型替换时，还要注意曲轴的总长度、主轴承轴径的中心距要和原机的曲轴箱安装位完全匹配，前端油封位、后端输出花键的尺寸要和周边附件完全适配，否则会出现装不上、密封失效、动力无法输出的问题。
