入耳式平头耳塞外观结构三维设计

　　日常接触的平头入耳式耳塞，其结构设计需要兼顾声学性能、佩戴舒适度与外观质感，本次呈现的耳塞结构方案，从实际使用场景出发做了多维度的工程考量。从应用场景来看，这类耳塞主要适配日常通勤、室内影音娱乐、轻量运动等场景，需要在长时间佩戴时不给耳道造成过度压迫，同时保证出声孔的声学导通效率，避免结构设计带来的音质损耗。

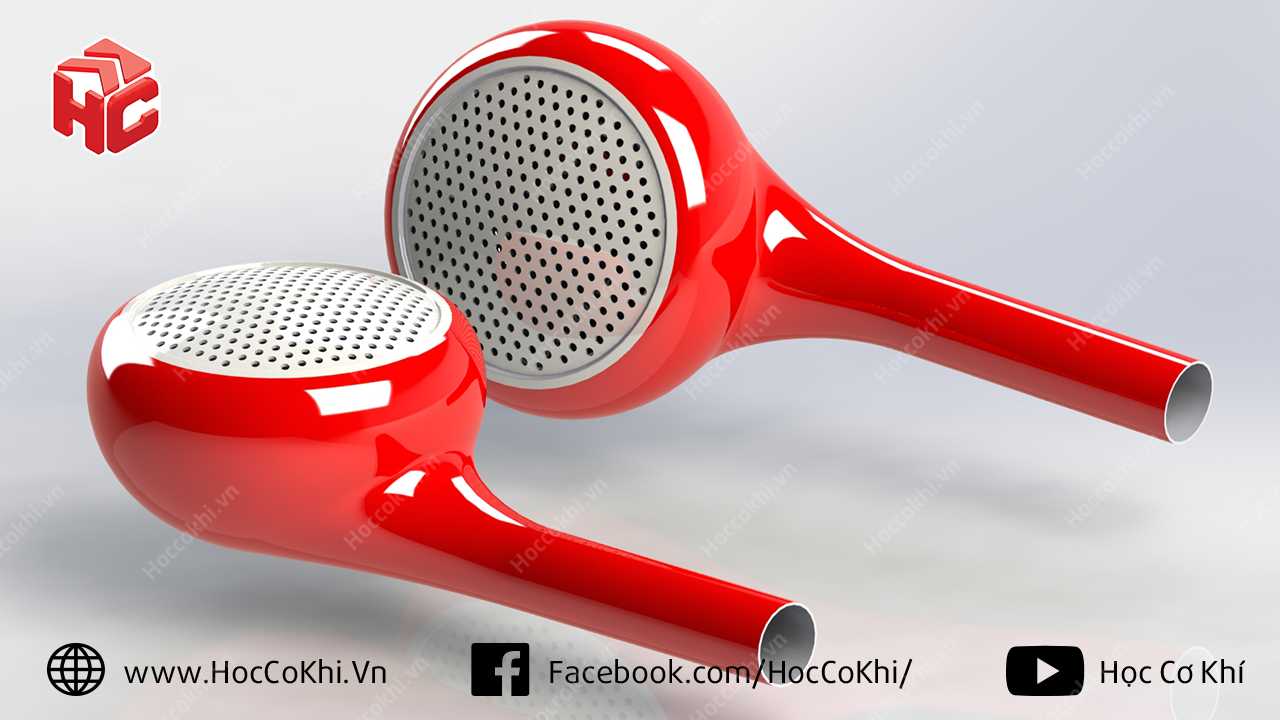

　　设计过程中首先敲定的是外壳的曲面过渡逻辑，耳塞头部的出声面采用圆弧收边，整体轮廓贴合人体耳甲腔的生理曲线，出声面板区域做了下沉式的网罩安装位，均匀排布的出声孔采用等距阵列布局，既可以保证声音扩散的均匀性，也能避免异物直接进入耳塞内部的声学腔体。手柄部分采用细长的锥形过渡，从出声端的大直径逐步收窄到尾端的出线口，这个尺寸梯度是经过佩戴适配验证的：出声端最大直径控制在14mm左右，刚好贴合多数人群的耳道口外部轮廓，不会深入耳道造成胀痛感；手柄长度控制在18mm，佩戴时手柄自然垂在耳屏外侧，既方便用户插拔调整，也不会因为过长在侧卧时产生硌压感。

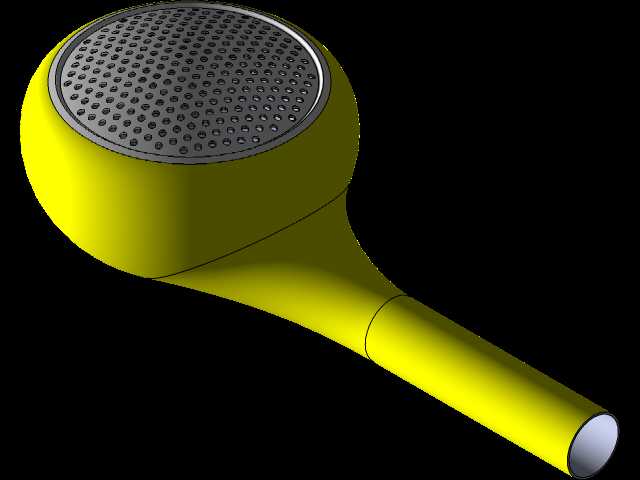

　　结构拆分上，整个耳塞分为前出声壳、后腔体壳、尾端出线套三个主要部分，前壳和后壳采用超声焊接的拼合方式，拼合缝隐藏在曲面最大轮廓线位置，组装完成后外观上看不到明显的拼接痕迹，保证亮面外壳的视觉整体性。出声网罩的安装槽深度控制在0.3mm，刚好容纳金属防尘网的厚度，网罩通过背胶固定在槽位内，不会突出外壳表面，避免佩戴时网罩边缘刮蹭耳道皮肤。尾端的出线口做了圆弧倒角，内部设计有0.8mm的线卡卡槽，线材穿入后可以通过点胶或者卡线结构固定，避免日常拉扯线材的时候把内部导线扯断，提升产品的使用寿命。

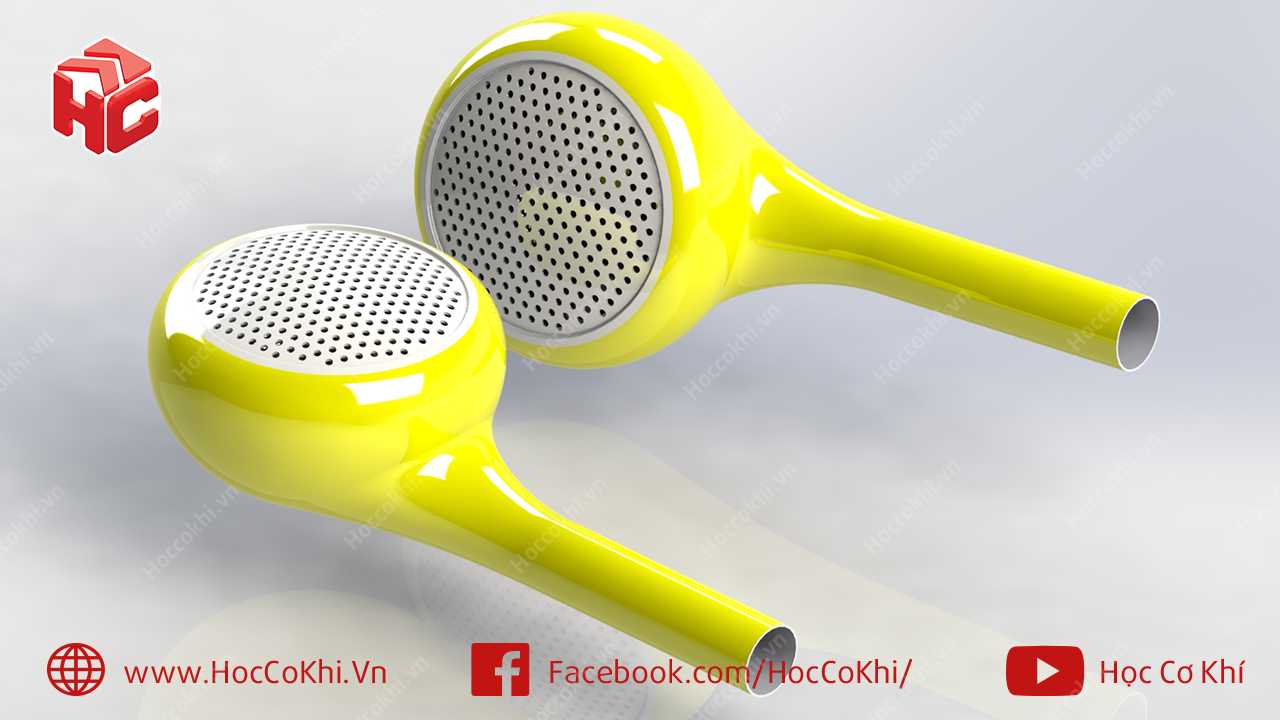

　　材质选择上，外壳部分采用高光ABS注塑成型，表面做亮面抛光处理，视觉上有通透的质感，同时ABS材料的韧性足够，日常跌落或者挤压不容易出现开裂。出声网采用304不锈钢蚀刻网，厚度0.1mm，开孔率控制在60%以上，既可以阻挡灰尘耳垢进入腔体，也不会对高频声音的传递造成明显衰减。尾端的出线套采用软质TPE材质，和线材的外被材质硬度接近，弯折的时候可以自然过渡，避免线材在出线位置因为反复弯折出现断芯的问题。

　　声学腔体的设计上，前腔出声孔的总开孔面积经过匹配计算，和内部10mm动圈单元的出声面积匹配，避免开孔过小造成声音发闷，也不会因为开孔过大导致低频泄漏。后腔体的内部空间做了圆滑过渡，没有尖锐的直角结构，减少腔体内的驻波反射，让声音的回放更加干净。腔体内部预留了单元安装台阶，单元装入后通过周圈的密封胶圈和壳体贴紧，避免前后腔串气影响声学表现。

　　安装边界方面，整个耳塞组装完成后，整体最大外轮廓尺寸为长26mm、头部直径14mm、尾端直径4mm，配套的充电盒或者收纳包的槽位可以按照这个外轮廓预留0.2mm的装配间隙，保证取放顺畅不会出现卡滞。如果是带线版本的耳塞，尾端出线的弯折半径需要控制在5mm以上，避免线材过度弯折造成损坏；如果是真无线版本的耳塞，手柄内部可以预留出电池和触控电路板的安装空间，现有结构的手柄内部空腔直径为3mm，长度12mm，足够容纳常规的纽扣电池和触控FPC组件。

　　实际建模过程中，所有曲面都采用G2连续过渡，避免曲面出现褶皱或者棱线，保证注塑脱模的时候可以顺利出模，外壳的拔模斜度控制在1.5度，所有内部的筋位和卡扣结构都做了圆角处理，减少注塑过程中的应力集中，降低产品生产过程中的不良率。出声孔的阵列采用圆周均布方式，每个孔的直径0.8mm，孔间距1.2mm，蚀刻加工的时候可以保证孔位的精度，不会出现堵孔或者孔位偏差的问题。
