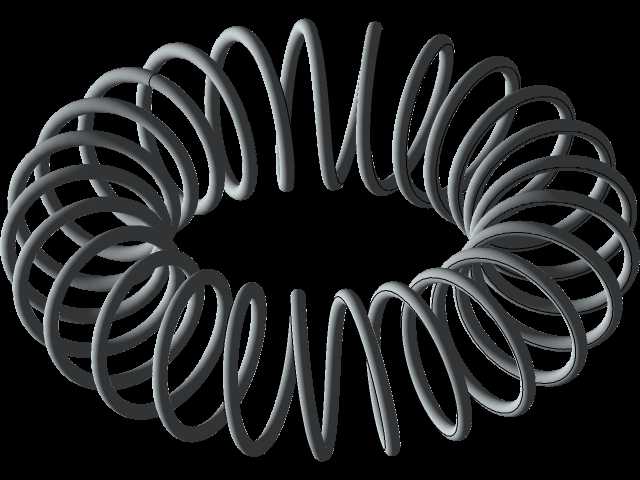

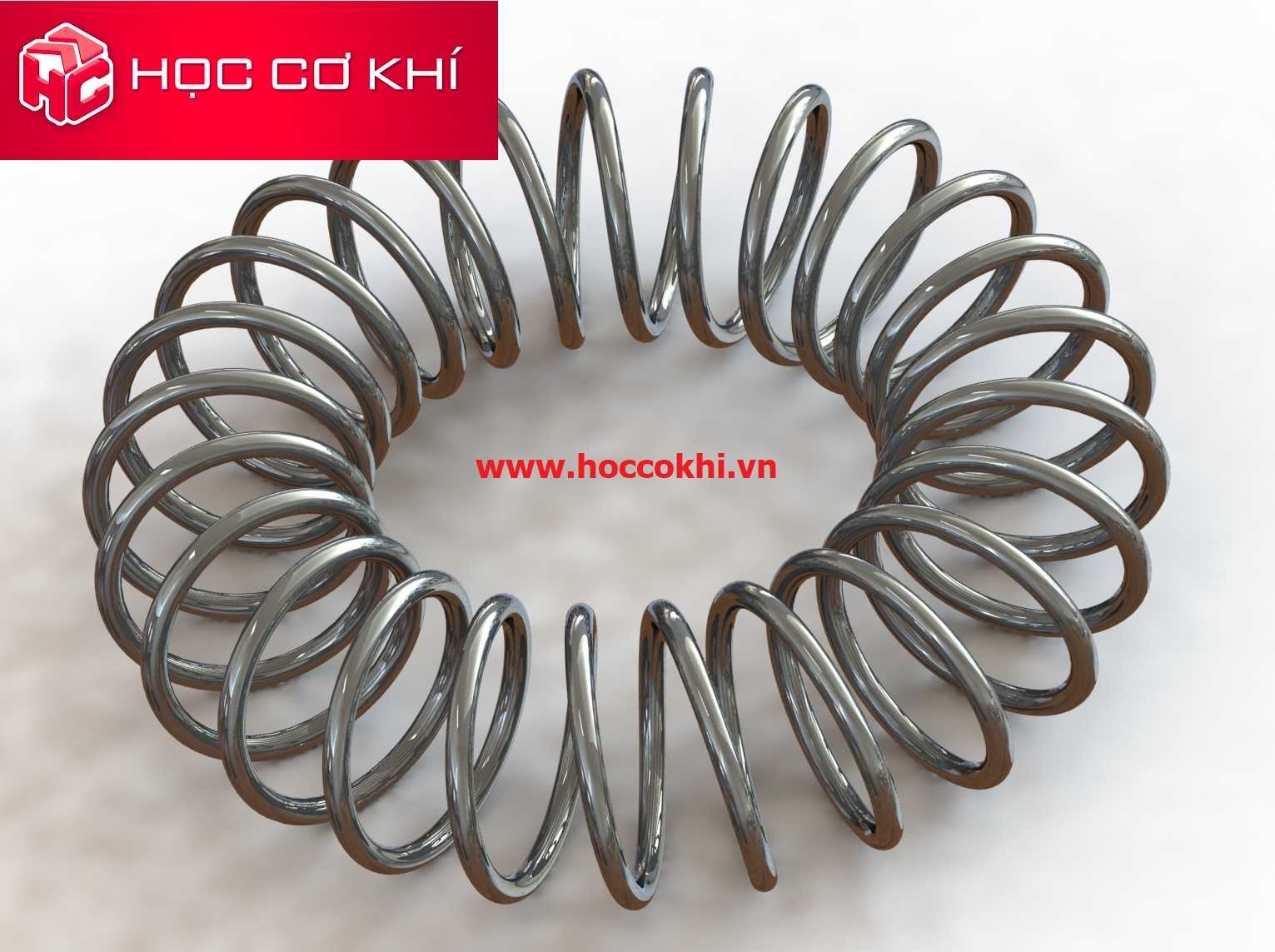

环形异形螺旋压缩弹簧结构设计

　　这类环形异形螺旋弹簧属于定制化弹性元件，和常规直筒圆柱压缩弹簧的应用场景有明显区别，常规圆柱弹簧多用于沿轴线方向的直线往复缓冲、复位场景，而这种闭环环形的弹簧结构，主要适配环形安装空间内的周向均匀缓冲、多点位同步复位需求，常见于环形密封结构的预紧、环形排布触点的压力补偿、旋转机构的周向缓冲限位，还有部分特殊工装夹具的环形均压场景，比如一些需要沿圆周方向提供均匀弹性抵紧力的密封副，用直弹簧分段排布会出现压力断点，整体环形弹簧就能提供连续无断点的周向弹性力，避免局部密封失效或者压力不均的问题。

　　从功能特性来看，这类弹簧的线径、节距、中径都是沿环形周向做了针对性匹配，两端的收口结构做了平滑过渡，没有常规弹簧的端面磨平处理，因为它不需要像直弹簧那样靠端面承载轴向压力，而是靠整个环形簧圈的径向形变提供弹力，受力时每个簧圈的形变均匀度是设计核心，要是节距设计不均，受力后会出现局部应力集中，轻则弹力偏差超出使用要求，重则在循环载荷下出现早期疲劳断裂。设计这类弹簧的时候，首先要确认安装边界的环形空间尺寸，也就是安装槽的环形内径、外径以及槽深，弹簧的自由状态环形外径要比安装槽外径小0.2到0.5毫米的装配间隙，自由状态内径要比安装槽内径大0.2到0.5毫米，避免安装后出现卡滞或者偏磨，线径选择要结合所需的弹力大小、工作行程以及材料的许用切应力来计算，和常规弹簧计算逻辑类似，但要额外考虑环形曲率带来的附加应力，因为簧丝本身是沿环形弯曲成型的，成型过程中已经存在初始弯曲应力，所以计算工作应力的时候要把这部分初始应力叠加进去，不能直接套用直弹簧的应力计算公式，不然会出现实际疲劳寿命远低于设计值的问题。

　　实际建模过程中，要先绘制环形的中心扫掠路径，这个路径不是正圆的闭合曲线，而是要根据两端收口的位置做曲率调整，两端收口处的曲率半径要比主体环形部分稍大，避免簧丝在收口位置出现过小的弯曲半径导致成型困难，扫掠簧丝截面的时候，要注意节距的变化，主体工作段的节距均匀一致，两端收口位置的节距逐渐缩小，让两端的簧丝平滑并拢，没有突兀的凸起，避免安装时刮伤安装槽或者其他配合零件。另外还要考虑弹簧的并紧高度，也就是压并状态下的环形整体厚度，这个尺寸必须小于安装槽的深度，不然工作时会出现压并死点，导致弹簧无法提供设计行程内的弹力，甚至压坏配合的结构件。

　　在实际设备应用里，这类弹簧很少作为通用标准件使用，基本都是针对特定安装空间定制的，比如一些旋转接头的端面密封预紧，常规的波形弹簧虽然也能提供环形均布弹力，但波形弹簧的压缩行程比较小，而这种异形环形螺旋弹簧的压缩行程更大，能适应更大的端面跳动量，在有一定轴向窜动的旋转密封场景里适配性更好；还有一些环形排布的电接触结构，需要每个触点都有一致的接触压力，用多个小弹簧分别给每个触点施压的话，装配复杂，弹簧弹力一致性难控制，整体环形弹簧就能一次性提供均匀的周向压力，装配效率更高，长期使用的弹力一致性也更好。设计的时候还要考虑弹簧的旋向，虽然环形弹簧没有严格的旋向要求，但如果是和其他螺旋结构配合使用的场景，要注意旋向匹配，避免工作时出现卡滞；表面处理也要根据使用环境选择，普通工况下做发黑处理就能满足防锈需求，潮湿或者有腐蚀的工况要做镀锌或者不锈钢材质选型，不锈钢材质的弹簧要注意回火处理，消除成型过程中的内应力，避免长期使用后出现弹力衰减。
