双弯管带法兰基座管路连接构件

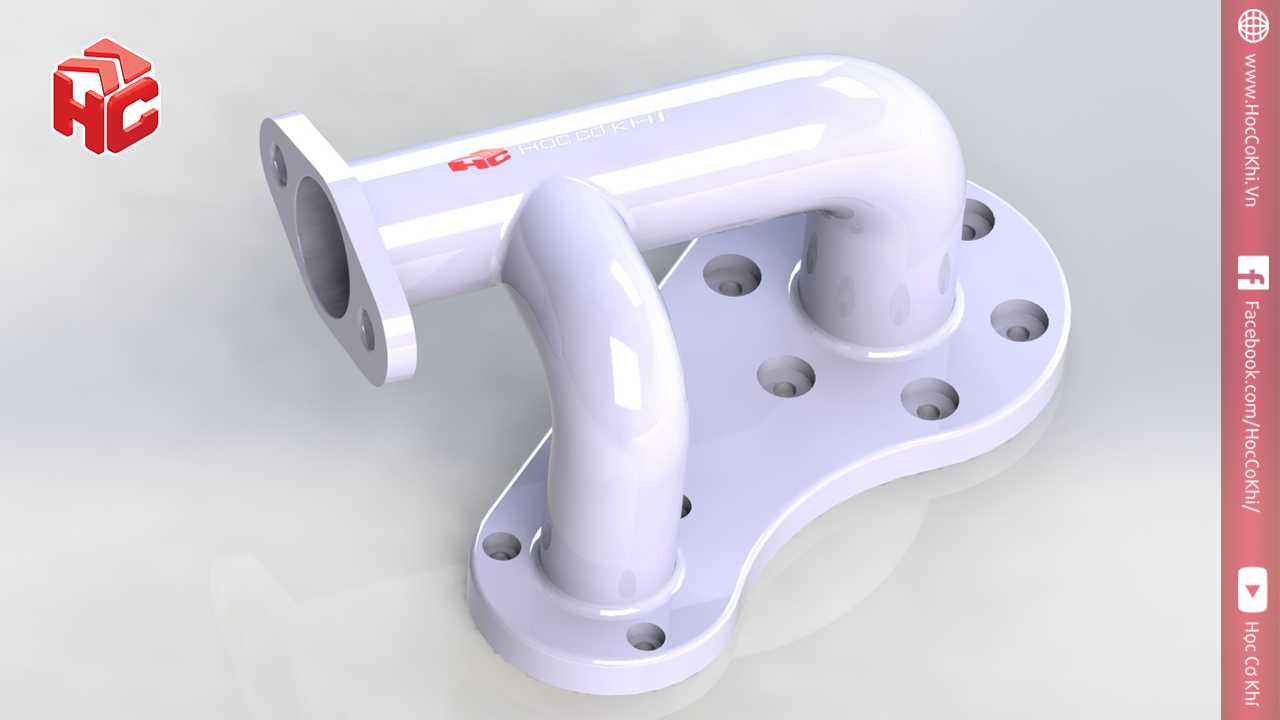

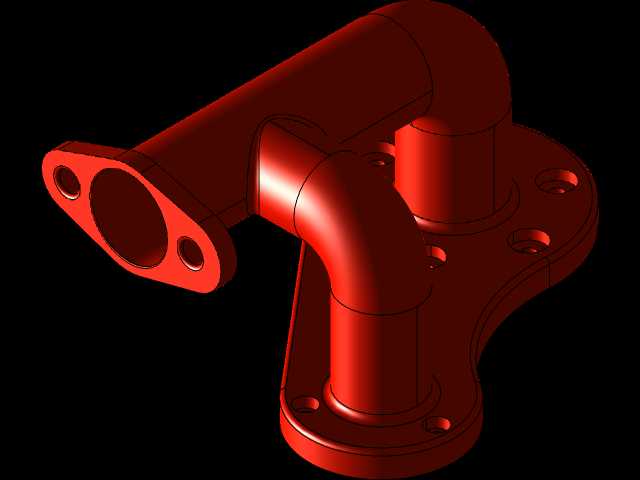

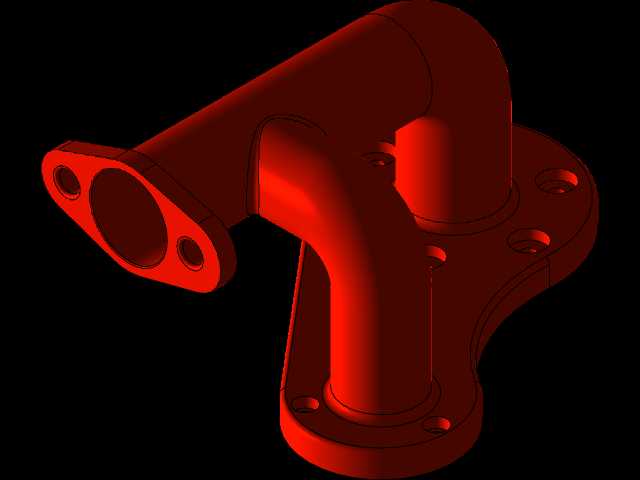

　　该管路连接构件主要应用于中小功率内燃机排气支路、小型压缩空气输配管路、低压流体输送系统的转角连接场景，在小型工程机械动力舱、固定式空压站支路管线、实验台流体回路中都能见到同类结构的应用，核心作用是在有限安装空间内完成两个垂直方向管路的转向对接，同时通过集成式基座实现构件本体与设备基体的刚性固定，避免管路悬臂过长引发的振动疲劳开裂问题。从功能特性来看，构件采用双弯管并行布局，单管弯折角度为90度，弯折处采用大圆弧过渡设计，圆弧曲率半径取管外径的1.5倍，既能够降低流体流经弯折段的局部阻力损失，减少气流脉动带来的管路振动，也能避免弯折处应力集中导致的结构失效，适配带轻微颗粒物的低压流体输送场景，不会出现直角弯头易积留杂质、

　　流阻过大的问题。基座部分采用一体化异形法兰盘结构，盘体上共设置8个安装通孔，孔位沿管路投影轮廓非均匀分布，对应设备基体上的预设安装螺柱，安装时无需额外制作转接支架，直接通过螺栓即可完成构件的固定，安装后两个弯管的入口端朝向同一侧，出口端垂直于基座平面，能够直接对接上方的管路接口，省去了现场配弯、焊接调整的工序。设计过程中优先考虑了安装边界的适配性，基座的最大外轮廓尺寸根据常见小型动力舱的安装空位设定，盘体边缘做了倒圆角处理，不会与周边的线束、其他管线产生干涉；两个弯管的中心距经过匹配计算，对应双缸小型内燃机的排气口间距，入口端的连接法兰采用标准三孔安装布局，能够直接与缸盖排气出口贴合密封，密封面预留了密封垫片的安装槽位，

　　无需额外加工密封面即可保证连接气密性。构件的管壁厚度根据1MPa以内的工作压力设定，既满足低压流体输送的强度要求，也控制了整体重量，不会给安装基座带来过大的附加载荷；弯管与基座的连接位置做了加厚过渡处理，通过圆弧倒角分散连接应力，在设备运行产生持续振动的工况下，连接位置不会出现应力断裂问题。从建模逻辑来看，该构件先绘制基座法兰的轮廓草图，通过拉伸生成基座本体，再分别绘制两个弯管的中心引导线，以引导线为路径扫描生成管体结构，之后对管体与基座的连接位置做布尔合并与圆角处理，最后生成安装孔、入口法兰的细节特征，建模过程中所有安装孔位的位置度公差、管体的同轴度公差都按照通用机械管路件的标准设定，生成的模型可直接用于工程图导出、装配干涉检查、

　　管路流场仿真分析等工作，也可作为同类管路构件设计的参考原型，帮助设计人员快速完成同类型不同尺寸管路件的参数化调整。在实际装配场景中，该构件安装完成后，管体的悬空段长度控制在合理范围内，配合基座的多点固定，能够将管路的固有频率提升至设备常用振动频率区间之外，避免运行过程中出现共振问题；入口法兰与对接接口的密封面采用平面密封形式，适配非金属密封垫片，在-20℃到120℃的工作温度范围内都能保证可靠密封，不会出现流体泄漏问题。
