圆柱螺旋减震器弹簧运动仿真结构

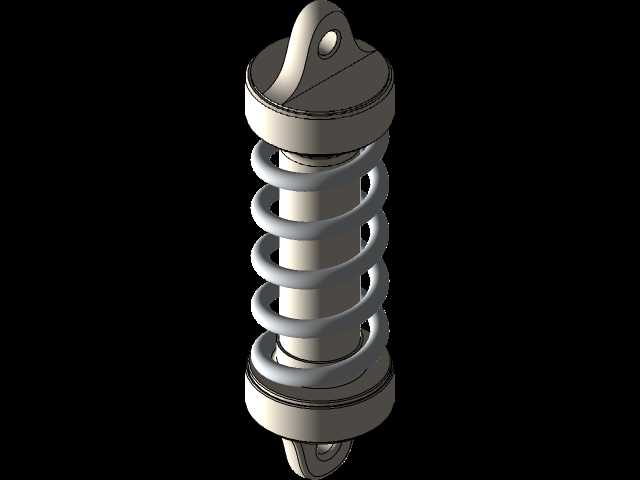

　　这类带端部连接吊耳的圆柱螺旋弹簧减震组件，最常出现在非道路越野车辆、两轮机动车、小型工业代步设备的悬架系统中，也会被用在工业设备的隔振安装工位，承担动态载荷下的冲击缓冲、往复运动复位、振动能量耗散的核心作用。和普通无端部安装结构的裸弹簧不同，这套组件在弹簧上下两端集成了带铰接孔的安装座，安装座内侧设置了与弹簧端部贴合的定位台阶，弹簧内圈穿有导向芯轴，避免弹簧在大压缩量工况下出现侧向屈曲、圈间错位的问题，上下安装座的铰接孔可以直接通过销轴与设备的安装支架连接，不需要额外设计弹簧定位卡槽，能大幅简化配套安装结构的设计复杂度。

　　从实际工况适配角度看，这类弹簧的刚度匹配需要结合承载设备的簧下质量、常用行驶路面的冲击幅值、设计允许的最大动挠度来反算，弹簧的有效圈数、线径、中径参数直接决定了刚度曲线的线性度，常规工况下这类减震弹簧会匹配阻尼元件协同工作，弹簧负责承载与复位，阻尼结构负责耗散振动能量，避免出现往复余振。做运动仿真的时候，需要重点还原弹簧在压缩、回弹过程中的圈间间隙变化，不能直接用固定长度的刚性体替代弹簧，否则仿真出来的运动行程、安装座的位移轨迹会和实际工况出现明显偏差，尤其是在做极限冲击工况的校核时，要模拟弹簧压实瞬间的刚性接触状态，避免出现运动干涉的误判。

　　设计这类组件的时候，首先要确定安装边界：上下铰接点的中心距在自由状态下的尺寸要匹配设备的静态安装间隙，最大压缩量下的中心距要预留足够的安全余量，避免弹簧被完全压实后出现刚性冲击；安装座的铰接孔内径要和配套销轴的公差匹配，通常选用间隙配合保证铰接转动的灵活性，同时铰接孔的端面要设置足够的承压面，避免销轴受剪时出现应力集中。弹簧的两端需要做并圈磨平处理，保证和上下安装座的定位端面完全贴合，避免受载时出现偏载导致弹簧局部应力超标。导向芯轴的外径要和弹簧内径预留合理的间隙，间隙太小会在弹簧变形时出现卡滞，间隙太大则起不到侧向防屈曲的作用，通常间隙值取弹簧内径的2%-5%，根据弹簧的自由长度做调整，长径比越大的弹簧需要的导向间隙精度越高。

　　在实际选型替换场景中，这类组件的安装吊耳的宽度、铰接孔的孔径、芯轴的直径都是核心安装尺寸，不能随意改动，否则会出现无法装配的问题；弹簧的刚度偏差需要控制在合理范围内，刚度过大会导致减震效果变差，刚度过小会导致弹簧容易被压实，缩短使用寿命。做三维结构设计的时候，要重点校核弹簧在最大压缩量下的圈间间隙，保证相邻弹簧圈在极限载荷下不会出现刚性碰撞，同时要模拟安装座绕铰接点摆动时弹簧的变形状态，确认弹簧在最大摆角下不会和周边的支架、护板等结构出现干涉。这类组件除了车辆悬架应用，还会被用在小型工程机械的操作机构复位、振动设备的隔振支撑、健身器材的阻力提供等场景，不同场景下对弹簧的表面处理、疲劳寿命要求有明显差异，户外使用的场景需要做防锈镀层处理，高频往复运动的场景需要对弹簧表面做喷丸强化提升疲劳强度。
