多层立柱式自动化设备框架结构组件

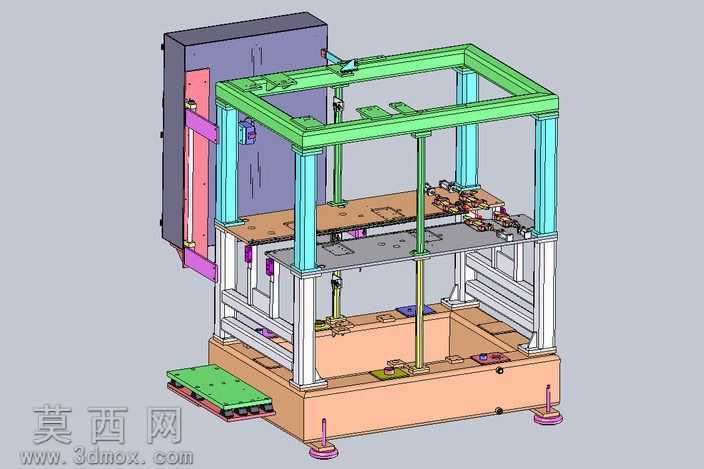

本套框架组件采用三维参数化建模方式完成整体设计，建模过程中严格遵循机械装配的公差配合规范，对每一处连接结构、支撑部位都做了精准的尺寸约束，确保各零部件装配后无干涉、定位精准。整体渲染采用工业级写实材质方案，底部基座赋予磨砂铸铁材质，还原厚重设备底座的金属质感与哑光表面特性；四根主支撑立柱采用亮面阳极氧化铝材质，搭配青蓝色金属着色，清晰区分支撑结构与功能载台；多层水平载台分别赋予不同的金属板材材质，上层框架采用绿色喷塑方管材质，侧边附属安装板赋予紫色、粉色等差异化工程塑料与钣金材质，通过材质色彩的区分，让整体结构层级一目了然，无需剖切即可快速识别各功能模块的分布位置。结构设计上采用分层堆叠的立柱式布局，底部为一体式箱型基座，基座底部配置可调式支撑脚杯，可实现设备整体水平度的微调，基座侧边预留抽拉式拓展安装位，可拓展接驳外部输送或上料模块；中部设置两层水平功能载台，载台上预留标准化的安装孔位与定位槽，可灵活搭载各类执行元件、检测模组与工装夹具；顶部为封闭式方管焊接框架，可用于安装吊装式执行机构或防护外罩；侧边设置立式安装背板，可排布电气控制元件、气路管路与走线槽。设计思路围绕模块化、可拓展性展开，所有连接部位均采用标准化紧固件连接，无需焊接即可完成整体装配，各层载台的高度可根据实际使用需求沿立柱做一定范围的调整，适配不同尺寸工件的加工、检测或装配作业需求，框架整体受力经过力学仿真验证，主支撑立柱与底部基座的强度可满足常规工业场景下的负载要求，避免长期使用出现结构变形，同时预留了充足的走线与管路排布空间，让设备内部的气电布线更加规整，便于后期的维护与元件更换。
