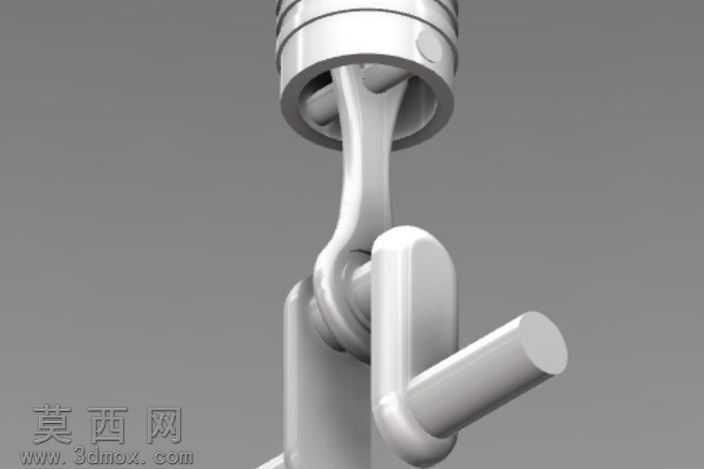

活塞连杆曲轴组合动力机构三维设计

　　本作品为内燃机核心动力传递组件的三维建模设计，完整还原活塞、连杆与曲轴的配合结构，建模过程严格遵循机械设计的尺寸配合规范，首先通过草图绘制确定各零件的基准轮廓：活塞部分绘制出带多道环槽的柱体轮廓，通过拉伸凸台生成活塞基体，再对活塞销孔位置进行精准切除，保证销孔与活塞轴线的垂直度公差符合设计要求，同时对活塞顶部、裙部的过渡位置做圆角处理，还原真实零件的工艺特征。连杆部分采用变截面杆身设计，先绘制大小端的环形轮廓，通过放样特征生成过渡杆身，再对连杆大头的剖分结构、小头的衬套安装位做细节建模，保证大小端孔的平行度符合装配要求。曲轴部分先确定主轴颈与连杆轴颈的偏心距，通过旋转凸台生成各轴颈基体，再绘制曲柄臂轮廓完成整体拼接，

　　对轴颈与曲柄臂的连接位置做应力过渡圆角处理，还原曲轴的真实力学结构。建模完成后对各零件进行装配约束，通过同轴心配合将活塞销与活塞、连杆小头完成连接，再通过同轴心、距离配合将连杆大头与曲轴连杆轴颈完成装配，验证整套机构的运动无干涉。材质与渲染阶段，为所有金属零件赋予哑光合金钢材质，调整材质的粗糙度、金属度参数模拟真实机加工金属的质感，采用柔和的侧方打光方案，突出零件的轮廓层次与配合结构，通过渲染清晰展示整套组件的装配关系与结构细节，完整呈现内燃机动力转换核心部件的结构特征，可用于机械结构教学、动力系统原理演示等场景。
