家用分体式太阳能热水设备三维建模设计

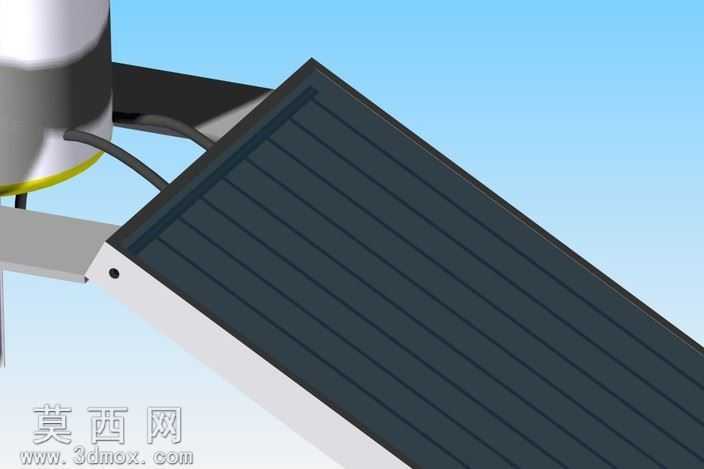

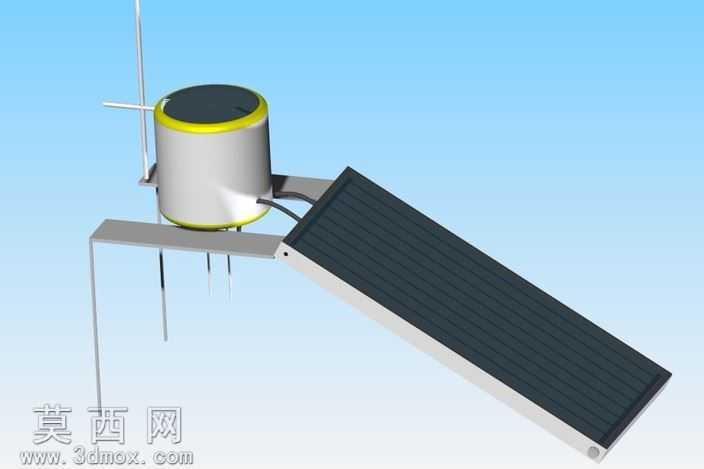

本作品为家用分体式太阳能热水设备的三维建模成果，建模过程依托三维设计软件完成，整体采用1:1等比例还原真实家用太阳能热水器的结构形态，兼顾结构合理性与视觉展示效果。建模阶段首先梳理设备的核心组成逻辑，将整体拆分为储热水箱、平板集热器、支撑固定支架、外接管路四个核心模块，分别进行独立建模后完成整体装配约束，确保各部件连接关系符合实际安装逻辑。储水箱部分采用圆柱回转体建模方式，精准还原水箱的筒体结构、顶部端盖、底部承托结构，材质设置上筒体采用哑光磨砂金属材质模拟不锈钢内胆外覆保温层的质感，顶部端盖采用深灰色哑光工程塑料材质，水箱上下边缘设置亮黄色装饰圈还原真实产品的外观细节，同时预留管路接口位置，匹配集热器的连接管路走向。平板集热器部分采用拉伸建模构建外框结构，内部阵列排布集热流道与吸热板芯，外框采用银灰色铝合金金属材质，吸热板面采用深黑色高吸收率哑光材质，模拟太阳能集热板的吸热涂层质感，集热器整体设置合理倾斜角度，匹配实际安装时的采光倾角要求。支撑支架部分采用薄壁型材建模方式，还原金属方管焊接的支架结构，分别设置水箱承托支架与集热器支撑支架，通过装配约束实现两者的稳固连接，支架材质采用镀锌金属哑光材质，还原户外安装支架的金属质感，同时设置合理的支撑腿长度与固定点位，确保整体结构的稳定性表现。外接管路部分采用扫掠建模方式，还原水箱与集热器之间的循环连接管路，管路材质采用黑色橡塑保温管质感，匹配真实产品的管路保温设计。渲染阶段采用晴空户外环境光，模拟设备安装在屋面的真实采光场景，调整材质反光度与粗糙度参数，让金属部件呈现自然的环境反射效果，集热板的哑光吸热面避免过度反光，还原真实产品的视觉特征。整体设计严格遵循家用太阳能热水器的实际结构逻辑，各部件比例协调，装配关系准确，既可以用于产品外观展示，也可作为结构原理演示的三维素材，清晰展现分体式太阳能热水器的集热、储热结构布局，还原设备的真实形态与安装形态。
