便携立式棱面蓝牙音频扬声器结构设计

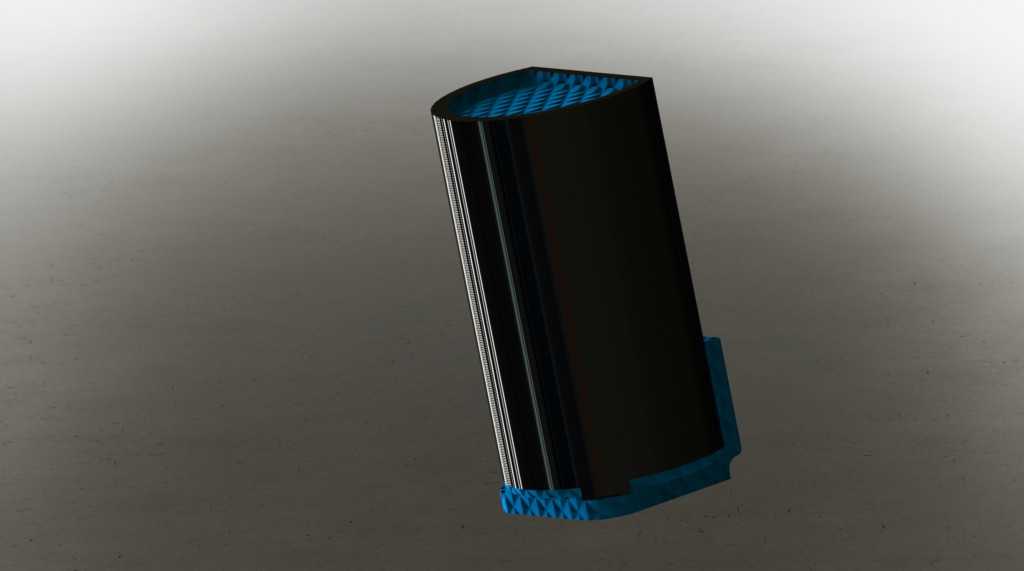

　　这款立式棱面结构的音频扬声器，最初的设计切入点是适配桌面近场聆听、户外随身便携两类核心使用场景，区别于传统圆形、方形音箱的规整造型，采用非对称弧面棱边的柱式腔体，在兼顾内部声学容积的同时，优化了手持握持的贴合度。从结构设计逻辑来看，腔体主体采用长立柱式布局，内部预留了全频发声单元的安装位，腔体上下两端的蓝色结构件分别承担不同功能：上端的网状格栅结构为出声面，做了内凹的菱形网格防护设计，既可以避免异物直接触碰发声振膜，也能通过网格的导流作用优化声波扩散角度，减少高频声波的边缘衍射效应；下端的蓝色结构为底座与出声孔集成件，底部的菱形纹理一方面起到防滑作用，放置在光滑桌面时可增大接触摩擦力，避免播放低频音效时因腔体振动产生位移，另一方面底座预留的缝隙构成了低频反射通道，配合密闭式的主腔体设计，可在有限的腔体容积下提升低频下潜的量感，避免小体积音箱常见的低频单薄问题。

　　在安装边界与尺寸适配层面，这款扬声器的柱身截面做了弧面收窄处理，最宽处的截面尺寸控制在常规成年人手掌可完全握持的范围内，棱边位置做了0.5mm的圆角过渡，避免手持时的硌手感，整体高度适配桌面摆放时的人耳听音高度，放置在电脑显示器旁时，出声面高度与坐姿人耳高度基本齐平，可减少桌面反射对听感的影响。腔体侧壁的银色细条结构为装饰与结构加强集成件，采用嵌装式设计卡入主体外壳的预留槽内，既可以在视觉上拉长柱身的线条感，也能对塑料材质的主壳体起到结构加强作用，降低壳体受外力挤压时的形变量，避免腔体变形导致的声学参数偏移。

　　从实际使用的功能特性来看，这款扬声器的腔体做了分段式密封设计，主壳体与上下端盖的配合位置预留了密封胶圈的安装槽，可实现IPX4级别的防泼溅能力，适配户外露营、桌面茶水旁等容易遇到液体泼溅的使用场景，日常使用中不慎溅到饮用水、雨水时不会轻易损坏内部发声单元与电路组件。出声面的内凹设计除了防护振膜，也能在扬声器不慎倾倒时避免格栅直接接触地面，减少格栅被挤压变形的概率。底座的防滑纹理采用与壳体不同的软质材质，通过双色注塑或者二次装配的方式与主壳体连接，相比在壳体表面粘贴防滑胶垫的设计，长期使用不会出现胶垫脱落、移位的问题，结构可靠性更高。

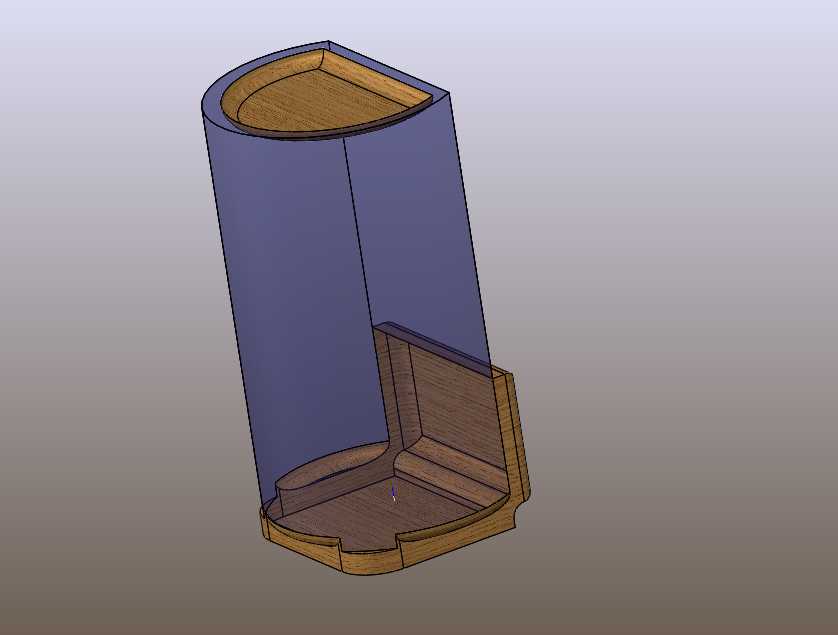

　　在结构建模的过程中，需要重点把控腔体的内壁光滑度，避免内壁出现多余的加强筋凸起导致腔体内产生驻波，影响最终的听感；上下端盖与主壳体的配合公差需要控制在0.1mm以内，既保证装配时的顺畅度，也能避免配合间隙过大导致的声短路问题，抵消低频反射通道的设计效果。发声单元的安装位需要做同轴度定位设计，保证单元安装后与出声格栅的中心对齐，避免声波传导路径不对称导致的声像偏移。腔体内部还预留了蓝牙模块、电池组件的安装仓位，仓位与声学腔体之间做了隔离筋设计，避免电路、电池的占位挤占声学容积，同时隔离筋也能减少电路工作时的细微振动传递到壳体上产生不必要的谐振杂音。
