多色卡通玩具小车抓取适配结构设计

　　这套适配抓取作业的卡通玩具小车结构，主要面向自动化玩具生产分拣场景设计，可直接对接工业机械手末端执行器完成上料、分拣、包装工位的转运作业。从实际产线适配角度出发，设计阶段优先考虑了机械手夹持的受力边界，小车顶部预留的弧形凸起结构，刚好匹配平动夹爪的夹持行程，夹爪闭合时接触面与凸起弧面完全贴合，不会出现夹持打滑、夹痕过深损伤玩具表面涂层的问题，同时夹持位置避开了小车的车轮、前脸装饰件等易脱落装配部位，抓取过程中不会对预装部件造成挤压错位。

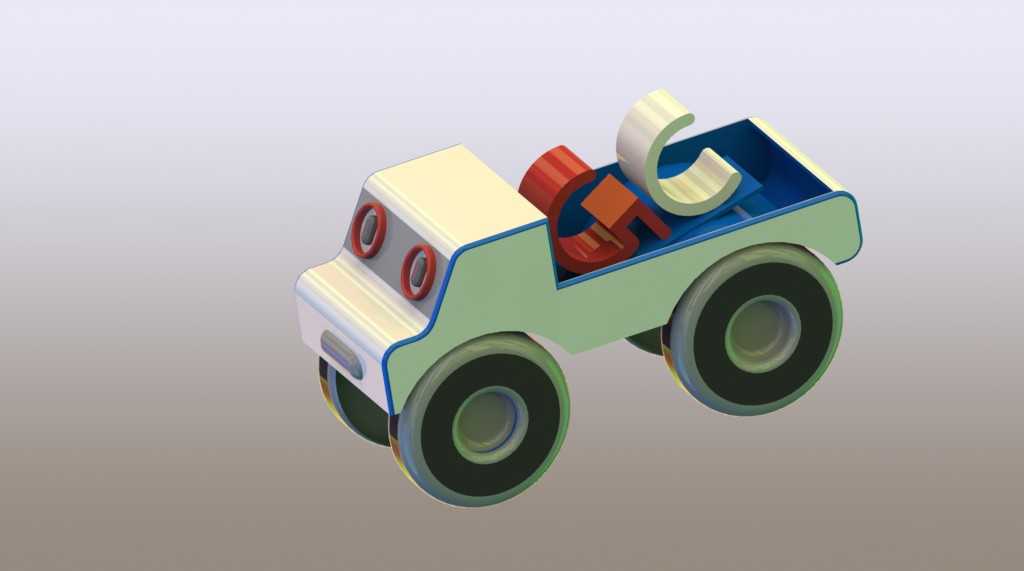

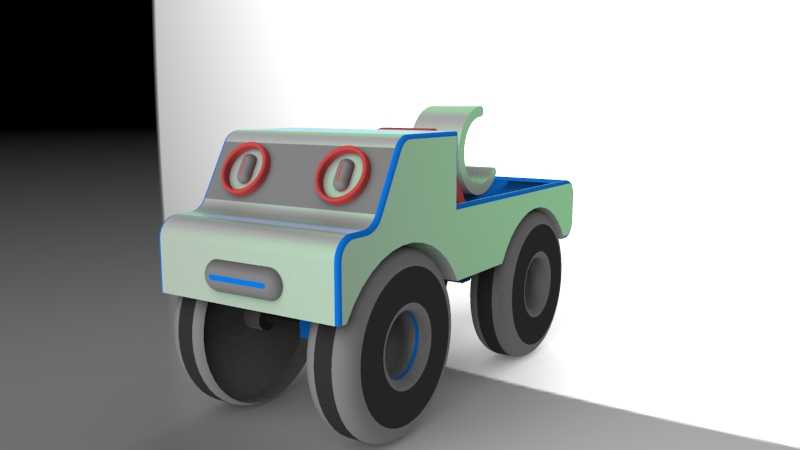

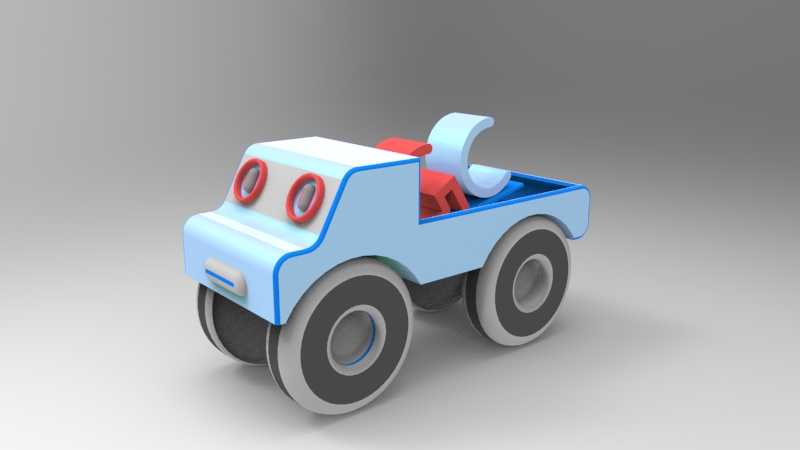

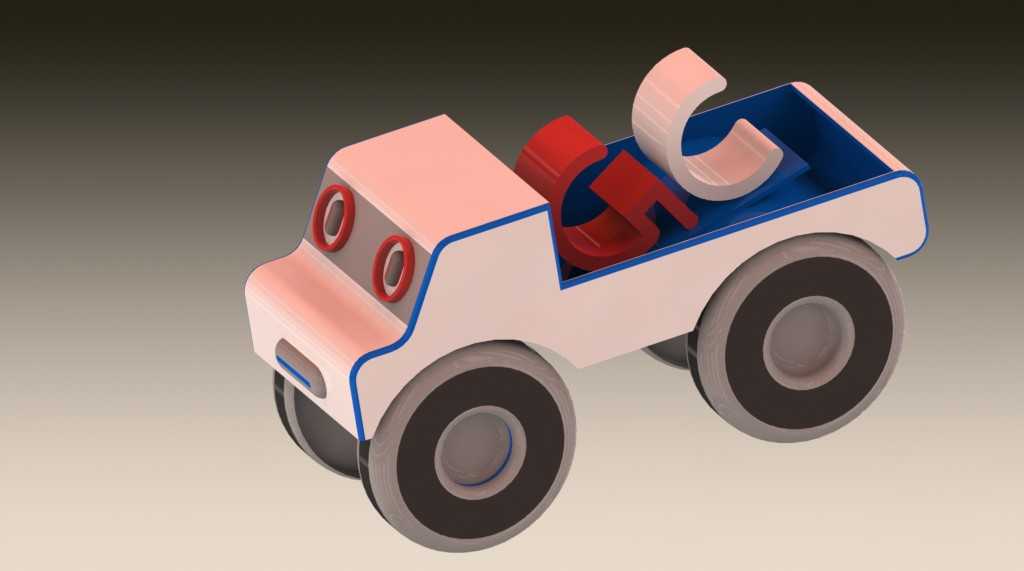

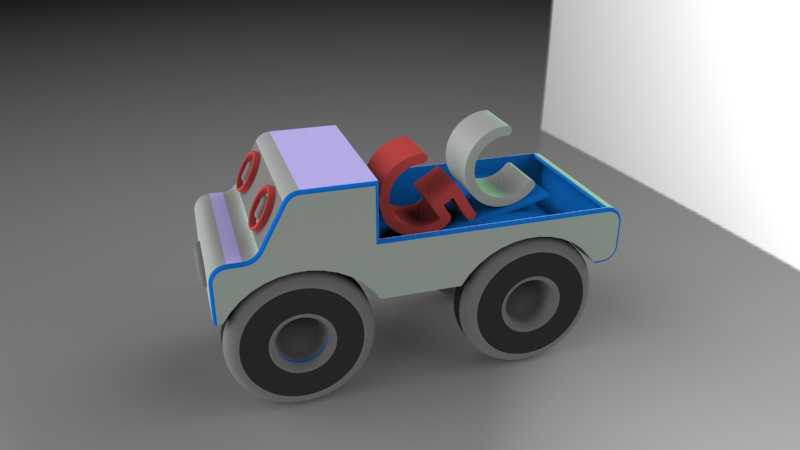

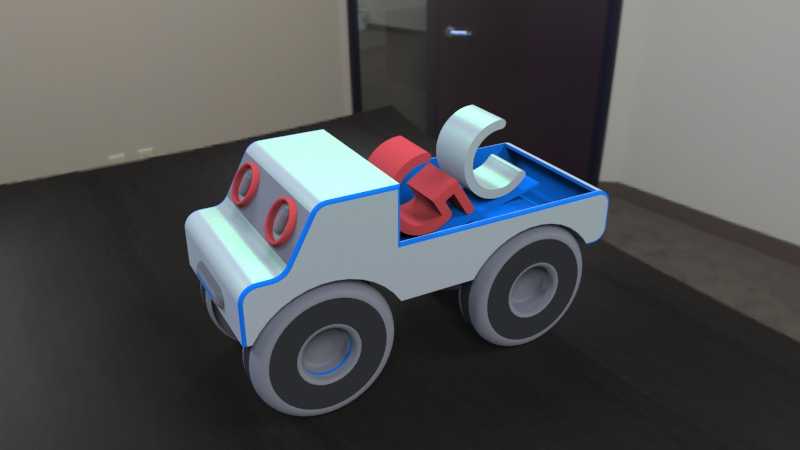

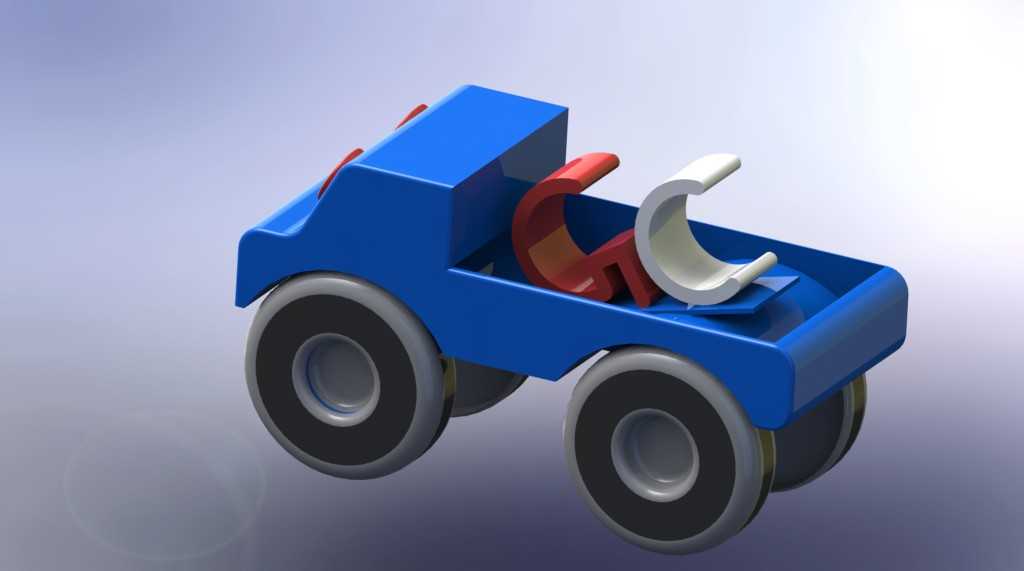

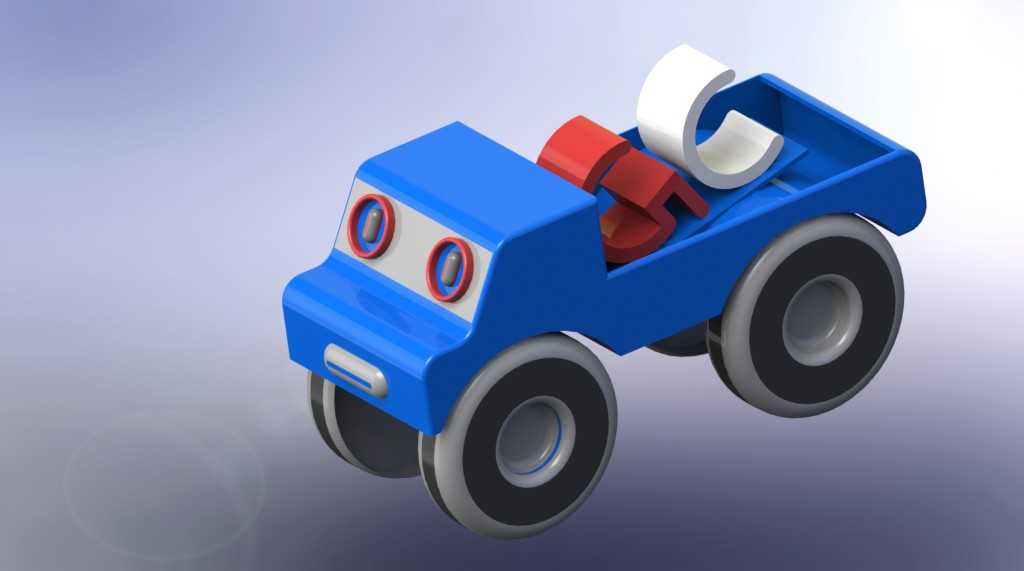

　　小车整体外形采用方正倒圆角的卡通化设计，单台车体的长宽尺寸控制在120mm×70mm范围内，高度不含顶部夹持凸起为55mm，凸起部分高出车体顶面22mm，该尺寸边界刚好适配现有玩具产线常用的80mm行程气动夹爪，不需要额外更换夹爪配件即可直接投产使用，车体底部做了1.5mm深度的定位凹槽，可直接卡入产线传送带的定位凸条，输送过程中不会出现偏移侧翻，适配常规皮带线、链板线的输送节拍，单工位转运节拍可控制在1.2秒以内，满足中小批量玩具生产线的产能要求。

　　功能结构上，车体采用前后轮同轴的简化轮系设计，轮轴与车体预留0.2mm的装配间隙，车轮转动无卡滞，同时轮轴两端做了倒扣限位结构，不需要额外加装紧固件即可防止车轮脱落，减少装配工序数量。前脸的圆形装饰件采用嵌入式装配结构，与车体安装孔的过盈量控制在0.1mm，按压装配后不会出现松脱，同时装配时不需要涂胶固定，方便后续回收拆解。车斗部分预留了10mm深度的置物空间，可适配小型配件的预装需求，也可作为儿童玩耍时的载物空间，兼顾生产装配与终端使用的双重需求。

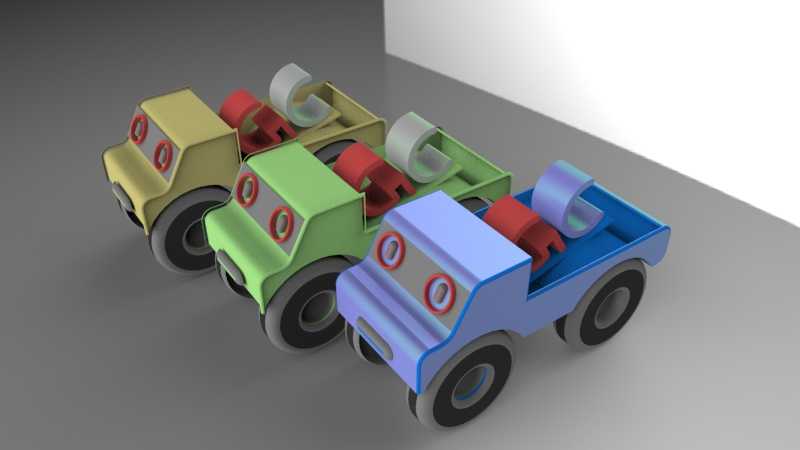

　　设计过程中针对抓取受力做了专项结构强化，顶部夹持凸起的根部做了R3mm的过渡圆角，壁厚比车体其他部位厚0.8mm，夹持受力时不会出现根部断裂的问题，车体整体壁厚控制在2mm，既满足玩具抗摔的强度要求，也能控制注塑成型的周期，减少材料用量。三种配色的车体结构完全一致，仅通过表面配色区分款型，生产时只需要更换色母即可完成不同款型的生产，不需要更换模具，大幅降低模具开制成本与产线换型时间。

　　从安装适配角度看，该结构除了适配自动化产线的抓取作业，也可适配人工分拣的工位需求，车体侧面做了内凹的防滑纹理，人工抓取时摩擦力足够，不会出现脱手掉落的问题。车轮采用软质TPR材质包胶设计，与桌面接触时不会产生划痕，同时滚动阻力小，推动即可滑行较长距离，符合儿童玩具的使用体验要求。整体结构没有尖锐棱角，所有外露边缘都做了R1mm以上的倒圆角处理，满足玩具安全标准的要求，不会出现划伤儿童皮肤的风险。

　　在结构验证阶段，针对机械手抓取的工况做了反复模拟，夹爪夹持力设置在15N时，夹持凸起的形变量控制在0.05mm以内，不会出现夹裂车体的问题，连续1000次抓取循环后，结构没有出现疲劳裂纹、装配部件松脱的问题，完全满足产线连续作业的可靠性要求。车体的分模线设置在车体侧面中线位置，注塑成型后飞边容易处理，不会在外观面留下明显的合模痕迹，减少后续表面处理的工作量。
