140毫米规格CPU散热风扇防护网罩设计

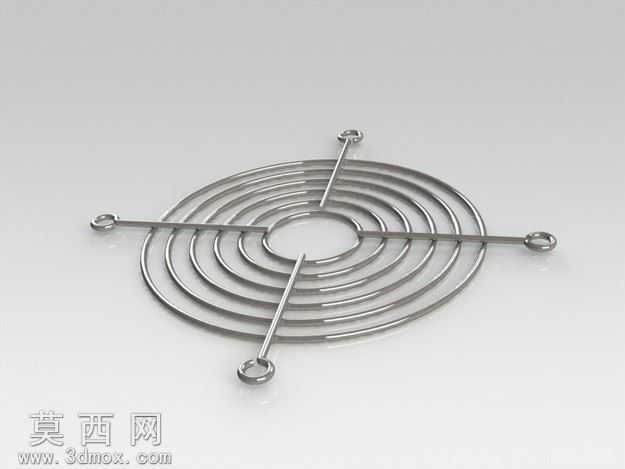

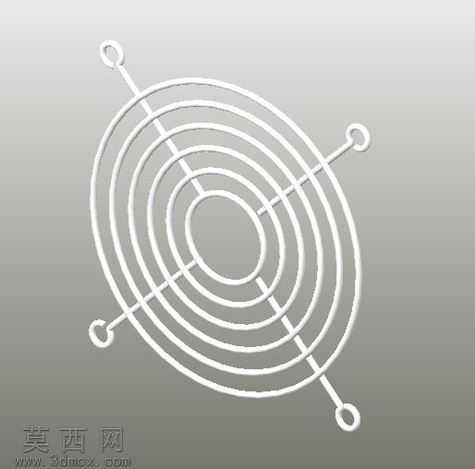

本作品为适配140毫米规格CPU散热风扇的防护网罩三维模型，建模过程中以实际散热风扇的安装尺寸为基准，先确定中心定位基准，再依次构建多层同心圆防护筋结构，每一圈筋条的间距经过合理测算，既保证手指无法触碰内部高速旋转的扇叶，又最大程度降低对通风气流的阻挡，保障散热效率不受影响。模型的四根径向支撑臂从中心区域向外延伸至最外圈防护环，末端设计有带安装孔的固定耳，安装孔的位置与标准140毫米风扇的螺丝孔位完全对应，可直接适配常规机箱风扇、CPU散热器风扇的安装需求，无需额外调整孔位。建模时对筋条的截面做了圆角过渡处理，避免尖锐边角带来的安装划伤风险，同时优化了结构受力表现，让网罩在受到轻微外力挤压时不易发生形变。渲染阶段采用哑光白色硬质塑料材质模拟实际产品的常用材质表现，背景选用中性灰色调突出网罩的结构线条，光影设置从斜上方打光，清晰呈现每一圈筋条的层次关系与支撑臂的走向，完整还原产品的真实外观质感。设计思路上优先兼顾防护安全性与通风实用性，整体结构简洁规整，没有多余的装饰性结构，在满足防护功能的前提下尽可能减少材料占用，适配批量注塑生产的工艺要求，所有结构的壁厚均匀，避免生产过程中出现缩痕、变形等问题，安装耳的位置做了加厚处理，提升安装时的结构强度，防止拧动固定螺丝时出现开裂情况。
