环形弯折方形线圈结构三维设计

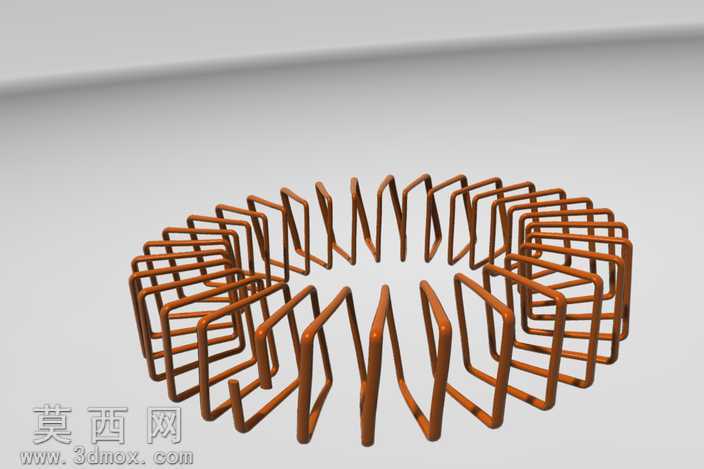

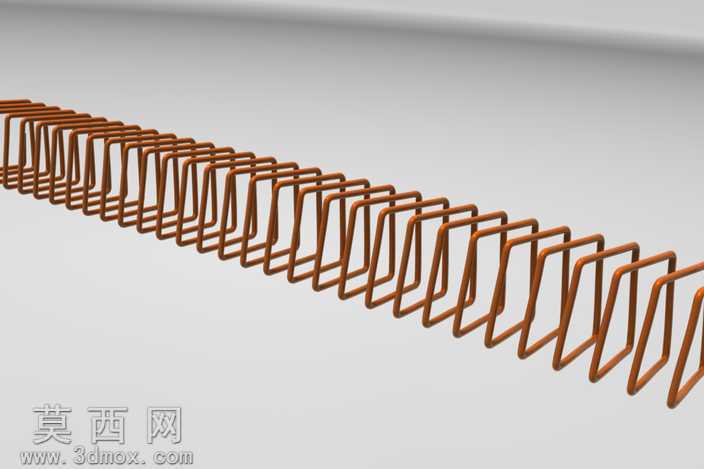

本作品为环形排布的弯折方形线圈三维建模设计，整体采用三维参数化建模方式完成，首先确定环形排布的基准中心轴线，以均匀圆周阵列的逻辑规划单组线圈单元的排布位置，保证每一组弯折方形线框的间距一致、角度均匀，整体形成规整的闭环环形结构。建模过程中首先绘制单组方形弯折线材的截面轮廓，通过扫掠命令生成单一线圈单元，单一线圈单元采用矩形截面的线材形态，弯折处做了平滑圆角处理，避免尖锐棱角带来的应力集中问题，同时也符合实际线圈绕制的工艺特征。完成单一线圈单元建模后，以环形中心为阵列基准，按照等角度圆周阵列的方式生成全部线圈单元，阵列过程中严格控制每一个单元的径向位置与周向角度，保证所有线圈单元的内侧与外侧分别对齐，形成内外两层规整的环形轮廓，整体结构对称度高，排布均匀。材质渲染阶段采用铜质金属材质，还原线圈常用的紫铜材质质感，调整材质的金属度、粗糙度参数，呈现出哑光铜材的真实视觉效果，同时添加柔和的环境光影，突出线圈的立体弯折结构与层叠排布的空间关系，让整体结构的空间层次清晰可见。设计思路上，该作品尝试将常规的直排方形线圈进行环形弯折重构，打破传统线圈的平面排布形态，探索环形线圈的特殊结构形态，建模过程中反复调整单一线圈的弯折角度与阵列间距，避免不同单元之间出现结构干涉，保证每一段线材的走向流畅，弯折过渡自然。该结构可作为电磁相关部件的设计参考，也可用于特殊形态电感线圈的结构验证，建模过程中保留了参数化调整的空间，可根据实际需求调整线圈的线径、弯折尺寸、阵列数量以及环形整体直径，适配不同的使用场景需求，整体结构建模精度较高，曲面过渡平滑，无破面、重叠等建模问题，可直接用于后续的结构仿真、3D打印验证或者工程图纸的导出参考。
