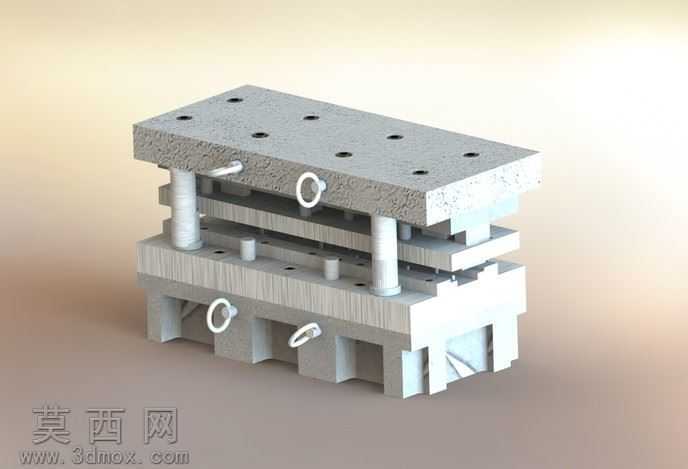

多层级导柱式冲压工装模具结构

本模型采用三维参数化建模方式完成整体装配设计，完整还原了典型冷冲压模具的多层级模架结构，建模过程中严格遵循冲压模具的设计规范，对上下模座、导柱导套、垫板、固定板、卸料板等核心零部件逐一进行特征建模，各零件间的装配约束完全匹配实际生产中的装配逻辑，可实现无干涉的开合模动作模拟。模型材质渲染阶段，针对模座的铸铁材质、导柱的轴承钢材质、吊环的镀锌钢材分别设置了对应的材质参数，铸铁部分添加了细微的铸造纹理与哑光金属质感，导柱部分设置了高反光的镀铬金属效果，吊环部分则还原了镀锌层的淡蓝色金属光泽，整体渲染光影柔和，清晰展现各部件的结构层次与装配关系。结构设计上，采用四导柱对称排布的导向方案，导柱与导套的配合精度参考实际生产中的H7/h6公差要求设计，上下模座均设置了标准吊环安装位，满足模具吊装转运的使用需求，模座表面的安装孔位按照标准压机台面参数排布，可适配常规吨位的冲压设备安装。设计思路围绕冲压生产的实用性展开，多层板件的分层设计兼顾了模具的维修便利性与结构强度，卸料板的弹性安装结构预留了弹簧安装空间，可根据冲压料厚调整卸料力，整体结构紧凑，各零部件的尺寸比例协调，既符合冲压模具的工程设计逻辑，也通过精细化的建模与渲染完整呈现了工业模具的结构美感，可作为冲压模具结构教学、工装设计参考的数字化三维素材使用。
