彩色拼接式凸轮联动机械结构教具

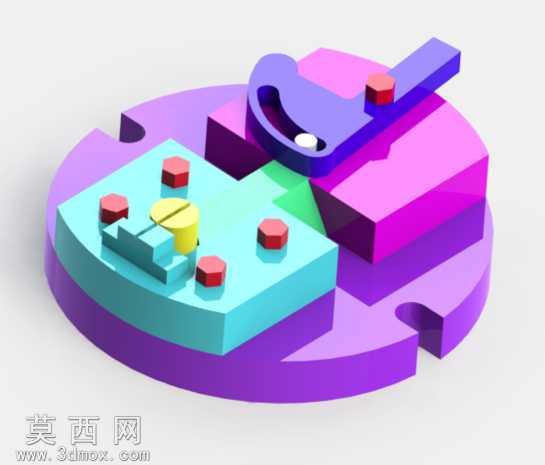

本作品采用三维建模软件完成全参数化设计，整体采用圆盘式基座承载多组功能构件，建模阶段优先完成各零件的基准轴、基准面定位，确保装配后各运动部件无干涉错位。基座采用带定位卡槽的圆盘造型，边缘预留三处对称缺口，既实现上层构件的快速定位装配，也为后续拓展附加组件预留安装位。上层构件分为两大功能区块，青蓝色区块为定位安装座，表面均匀布置五处内六角螺栓造型的紧固件，中心设置带开槽的黄色圆柱凸轮从动件，配套的灰色滑块构件与凸轮轮廓完全贴合，可随凸轮转动完成直线往复动作；紫粉色区块为凸轮承载座，上方安装紫色异形凸轮构件，凸轮轮廓采用平滑过渡曲线设计，端部设置红色圆柱限位件，凸轮下方预留白色滚珠安装位，可将凸轮的转动转化为相邻构件的间歇式动作。渲染阶段采用高饱和度的差异化纯色材质区分不同功能模块，青蓝色、亮紫色、玫粉色、明黄色、正红色的材质均设置哑光塑料质感，添加轻微的环境反射效果，既清晰区分各独立零件，也让整体视觉效果明快醒目，适配教学演示的直观展示需求。设计思路围绕机械原理教学演示展开，将原本复杂的凸轮联动机构拆解为可拼接的独立模块，每个零件的装配关系清晰可见，运动轨迹直观可查，无需拆解即可观察到凸轮与从动件的配合逻辑、紧固件的安装位置、各构件的运动行程。建模过程中对所有运动配合面做了公差预留，确保虚拟装配后可完成完整的运动仿真，凸轮转动时可带动中心滑块完成前后位移，同时触发侧边限位件的抬升动作，完整复现凸轮机构的运动传递逻辑，各拼接块之间采用卡槽式定位，无需额外紧固件即可完成组合，方便教学场景下的拆装演示，帮助学习者快速理解凸轮联动机构的组成原理与运动逻辑。
