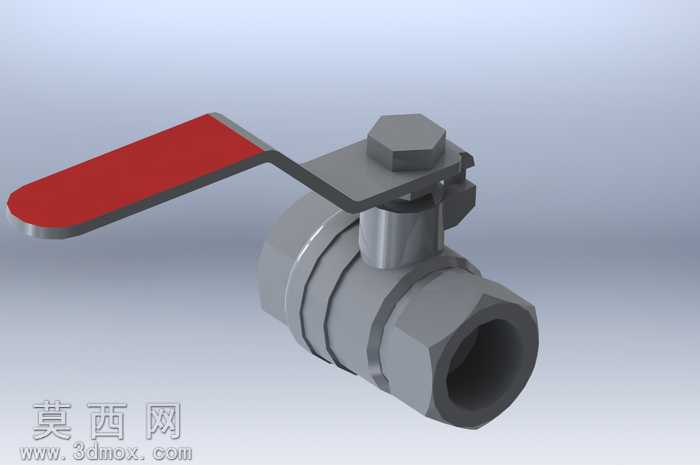

DN15规格KURESEL瓦纳手动球阀

本模型为DN15通径的KURESEL瓦纳手动球阀，采用三维建模软件完成全参数化设计，建模过程严格遵循手动球阀的通用结构规范，首先从阀体核心结构入手，构建两端内螺纹连接的直通式阀体，阀体采用六角外形设计，既符合实际生产中扳手夹持安装的工艺需求，也通过规整的几何轮廓降低建模复杂度，阀体内部的流道做等径直通处理，匹配DN15的通径参数，保证流体通过时的阻力最小化。其次构建球体启闭件，球体采用整球结构，中心开设与通径等大的过流孔，球体与阀体之间的密封座预留合理的装配间隙，还原实际产品的密封配合关系。上部的阀杆结构做阶梯轴设计，下端与球体的卡槽配合实现扭矩传递，上端与手柄的扁位结构匹配，保证转动时无打滑偏移。手柄部分采用扁平长条形结构，端部做圆弧过渡，表面赋予红色哑光涂层材质，阀体、阀杆、压紧螺母等金属部件统一赋予银灰色金属质感，模拟不锈钢材质的磨砂表面效果，渲染时采用柔和的环境光，突出金属部件的轮廓层次与结构细节，同时避免过度反光干扰结构展示。设计过程中充分考虑手动球阀的实际使用逻辑，手柄的转动角度限位为90度，对应阀门全开与全关的两个工位，压紧螺母的六角结构、阀体两端的外六角安装位都按照实际五金件的标准尺寸做等比例还原，所有部件之间的装配关系完全符合实际球阀的装配顺序，可直接用于装配演示、结构教学或者产品选型参考，模型整体结构完整无缺失，各部件的几何特征清晰，没有冗余的建模面，参数化的建模逻辑也支持后续对通径、连接尺寸等参数做快速调整，适配不同规格的同系列球阀设计需求。
