手动杠杆式丝扣连接球阀三维结构设计

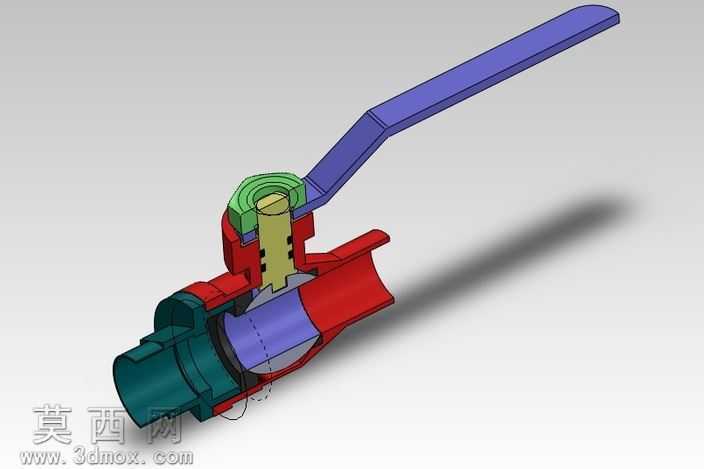

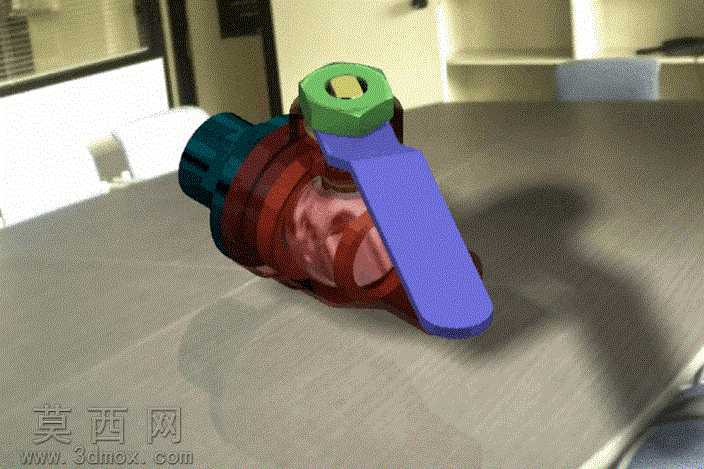

本作品为手动丝扣球阀的三维结构设计模型，建模过程严格遵循球阀的实际装配逻辑与尺寸规范，完整还原了该类阀门的全部核心组成部件。建模阶段以参数化设计为核心思路，首先搭建整体装配基准坐标系，按照从内到外的装配顺序依次完成各零件的建模与配合约束：首先构建作为启闭件的球形阀芯，确保阀芯通孔与管路通径的同轴度公差符合设计要求，阀芯表面做光滑过渡处理，匹配实际加工中的球面精度要求；其次构建包覆阀芯的密封结构，包括阀芯两侧的密封座、阀体内部的密封槽，精准还原密封件的压缩量设计，保证阀门截断状态下的密封性能；随后完成左右分体式阀体的建模，阀体两端设计内螺纹丝扣结构，匹配管路连接的标准螺纹参数，阀体外部做加强筋结构优化，兼顾结构强度与材料用量的平衡；之后构建阀杆部件，阀杆与阀芯的连接部位做扁方配合结构，确保扭矩传递的可靠性，阀杆与阀体接触部位设计多级密封与填料压紧结构，还原阀杆处的防泄漏设计；最后完成手动操作手柄的建模，手柄采用长杠杆式结构，弯折角度符合人体工程学操作要求，手柄与阀杆的连接部位做定位卡槽设计，可直观标识阀门的启闭状态。材质与渲染阶段，根据不同零件的实际应用材质赋予对应材质属性：阀体部分采用铸钢材质，设置带有细微铸造纹理的暗红色金属质感，还原工业铸钢件的表面特征；阀芯采用抛光不锈钢材质，设置高反光的亮银色金属质感，体现阀芯球面的精加工效果；密封件采用聚四氟乙烯材质，设置哑光深绿色非金属质感；操作手柄采用喷涂钢材材质，设置哑光蓝紫色涂层质感，不同零件的材质区分清晰，可直观分辨各部件的功能分区。模型的所有配合关系均按照实际装配要求设置，包括阀芯的旋转自由度约束、阀杆的轴向定位约束、阀体连接部位的同轴度约束，可直观演示手柄带动阀杆旋转、进而带动阀芯转动实现管路通断的工作过程，完整呈现了手动球阀的工作原理与结构细节，模型中各零件的尺寸均参考通用丝扣球阀的行业标准设定，关键装配尺寸保留了合理的公差配合间隙，符合机械设计的实际规范，可作为阀门结构认知、装配教学、产品改型设计的参考三维素材，清晰展现了通用手动球阀的设计逻辑与结构特点。
