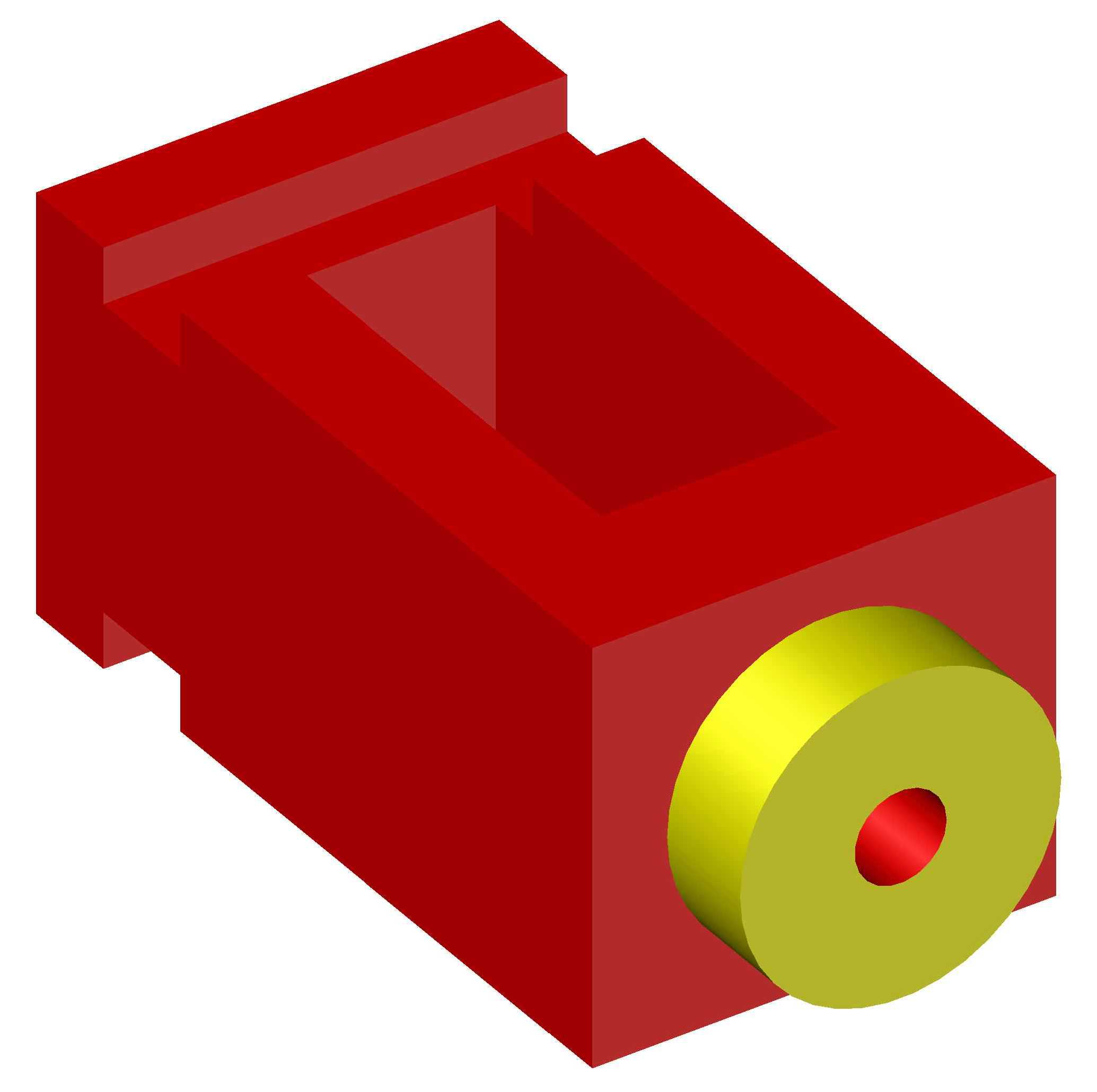

带侧装调节轮的块式基座结构件

　　该块式基座构件常见于小型工装夹具、手动调节工位的承载定位场景，在轻工装配线、小型检测工位的手动进给模块中应用较多，主要承担承载上部装夹工件、配合侧部调节轮实现工位位置微调的功能，区别于常规固定式安装座，其集成的侧装调节轮可直接通过手动旋拧实现基座沿导向方向的小行程位移，无需额外加装调节螺杆组件，能简化小型手动工位的结构组成，减少装配时的零件配对工作量。从结构设计逻辑来看，主体采用方块式腔体结构，上部开设的内凹型腔用于嵌装上部的滑动块或者工装载板，型腔的内壁设置有均匀的导向接触面，可保证上部嵌装部件滑动时的直线度，避免出现卡滞或偏斜问题；侧部伸出的轴颈位置用于安装调节轮，调节轮中心开设的通孔与基座侧部的螺纹孔同轴，

　　装配时调节螺杆穿过轮体中心孔拧入基座侧部螺孔，旋动调节轮时即可带动基座沿导向方向移动，轮体采用大直径圆盘式设计，手动旋拧时的力臂更长，操作时所需的施加力更小，适合频繁手动调节的工位使用。在外形尺寸与安装边界层面，主体块的长宽高比例按照小型工位的常规安装空间设计，底部为平整安装面，可直接固定在工作台面或者导轨滑台上，底部安装孔的孔距适配常规的小型铝型材安装槽间距，无需额外加工转接板即可完成固定；侧部调节轮的外圆突出主体块侧面的尺寸经过控制，既保证足够的操作力臂，又不会超出常规工位的安装边界，避免与周边的其他工装部件发生运动干涉；上部型腔的深度按照嵌装部件的常规配合长度设计，既保证嵌装部件的导向长度足够，不会出现倾覆问题，

　　又不会因型腔过深导致主体块的整体重量过大，增加材料成本。设计时针对受力场景做了结构优化，主体块的壁厚按照手动调节工位的常规承载能力设置，可承受不超过50kg的上部载荷，满足小型工件装夹、检测的承载需求；调节轮与轴颈的配合面设置有止推接触面，旋拧调节轮时的轴向力可通过该接触面均匀传递到主体块上，避免应力集中导致的轴颈断裂问题；上部型腔的棱边均做了小尺寸倒角处理，既可以去除加工毛刺，避免装配时划伤操作人员，也能引导上部嵌装部件顺利装入型腔，减少装配时的对位难度。实际应用中，该构件可直接替换小型手动滑台的固定基座部分，省去单独加工调节轮安装位的工序，也可作为专用工装的定制基座，根据实际使用需求在上部型腔加装不同的装夹头，

　　适配不同规格工件的装夹定位需求，其结构简单，加工时仅需通过铣削、钻孔两道常规工序即可完成主体加工，调节轮可采用标准尼龙或金属棒料车削成型，加工成本低，互换性强，适合小批量工装制作时快速选型使用。在装配调试环节，该构件的安装基准统一为底部平面，调试时仅需打表检测底部平面的平面度以及上部型腔与导向方向的平行度即可，无需复杂的多基准找正，能大幅缩短工装的装配调试周期；调节轮的阻尼感可通过中心螺杆的拧紧程度调整，可根据不同操作人员的使用习惯调节旋拧的松紧度，适配不同的操作手感需求。
