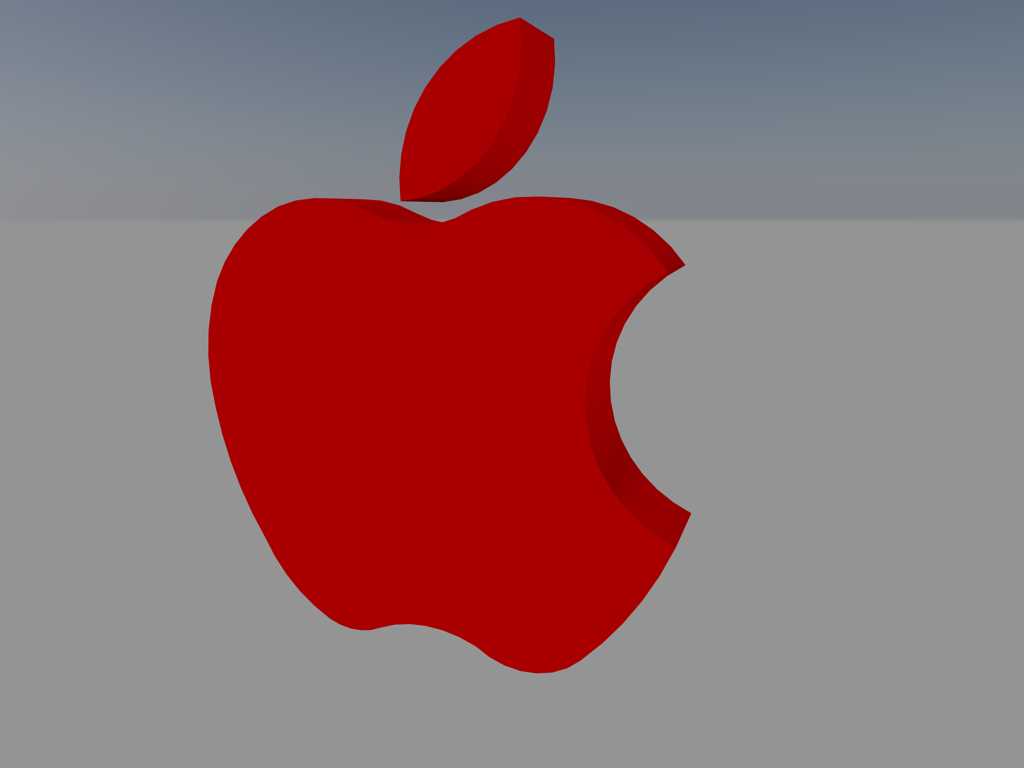

立体苹果品牌标识造型结构设计

　　做这个立体苹果标识的建模时，最先考虑的是实际落地的应用场景，毕竟这类标识不是只存在于渲染图里，线下门店的门头立牌、展会的品牌展示装置、数码产品周边的装饰构件、品牌活动的立体美陈，都会用到这类标准化的立体标识结构。建模初期没有直接照着平面logo拉伸出厚度，而是先拆解平面标识的轮廓曲率，右侧的咬口位置是整个曲面过渡最容易出问题的地方，平面上看是流畅的内凹曲线，做立体结构时如果直接垂直拉伸，侧面看会出现生硬的折角，不管是后期做亚克力热弯还是金属冲压，都会在折角位置出现应力集中，要么加工时开裂，要么安装后受温度变化出现形变。

　　建模过程中先把平面轮廓的所有控制点做了曲率连续处理，尤其是叶片和果身衔接的位置，没有做简单的拼接，而是用双曲面扫掠的方式让叶片根部和果身的曲面自然融合，这个位置如果做拼接缝，后期不管是做喷涂还是电镀，接缝位置都会出现明显的积漆或者镀层不均，日常清洁的时候也容易积灰藏污，尤其是用在门店门头的户外场景，雨水夹杂灰尘会顺着接缝留下明显的污痕，后期维护成本会高很多。整体造型的厚度没有做等厚处理，边缘位置做了1.5度的微小拔模斜度，同时边缘做了R2的圆角过渡，别小看这个微小的圆角，要是做尖锐的直角边，不管是亚克力切割还是金属激光切割后打磨，直角位置的打磨一致性很难控制，批量生产的时候很容易出现边缘崩口，而且安装的时候尖锐边角也容易划伤安装人员，日常使用中也有磕碰伤人的隐患。

　　考虑到不同的安装场景，建模时预留了两种安装边界的适配结构，如果是贴附在平整墙面或者玻璃幕墙上，标识背面做了0.3mm深度的沉台，用来粘贴双面胶或者打结构胶，沉台的边缘比标识外轮廓小2mm，这样打胶之后胶层不会从边缘溢出来，影响外观整洁度；如果是做悬空吊装或者立式立牌，标识内部在果身重心位置预留了M6的螺纹安装孔位，孔位做了沉孔处理，安装螺丝不会突出标识表面，保证正面视觉的完整性。尺寸方面，建模时做了参数化的比例约束，整体高度和宽度的比例严格匹配平面标识的官方比例，叶片的长度、倾斜角度，咬口的内凹深度，都和平面视觉比例完全一致，不会因为做成立体结构就出现视觉上的变形，不管是从正面平视，还是从侧面45度角观看，都能识别出对应的品牌标识特征，不会出现立体变形导致的识别偏差。

　　曲面建模完成后做了壁厚的均匀性检查，整体壁厚控制在3mm，这个厚度是兼顾材料成本和结构强度的最优值，如果用亚克力材质，3mm厚度的亚克力做热弯成型不会出现透胶或者变形，户外使用也有足够的抗风强度；如果用金属材质，3mm的铝板或者不锈钢板，冲压成型的难度适中，不会因为壁厚太大增加冲压机的吨位要求，也不会因为壁厚太薄导致成型后出现表面凹陷。叶片部分的结构做了单独的强度校核，因为叶片是向外突出的结构，运输和安装过程中最容易出现磕碰断裂，所以叶片和果身衔接的位置做了局部加厚，内部没有做镂空，保证这个位置的结构强度，哪怕是1.2米尺寸的大型标识，叶片位置也不会因为自身重量出现下垂变形。另外建模时把所有的曲面都做了G2连续处理，表面没有曲率突变的位置，后期做渲染或者做阳极氧化、高光喷涂等表面处理时，不会因为曲面曲率突变出现反光不均的问题，不管是做亮面红色烤漆还是磨砂金属质感，表面的光影过渡都是流畅自然的，不会出现突兀的光影折痕，能很好地还原品牌标识的视觉质感。
