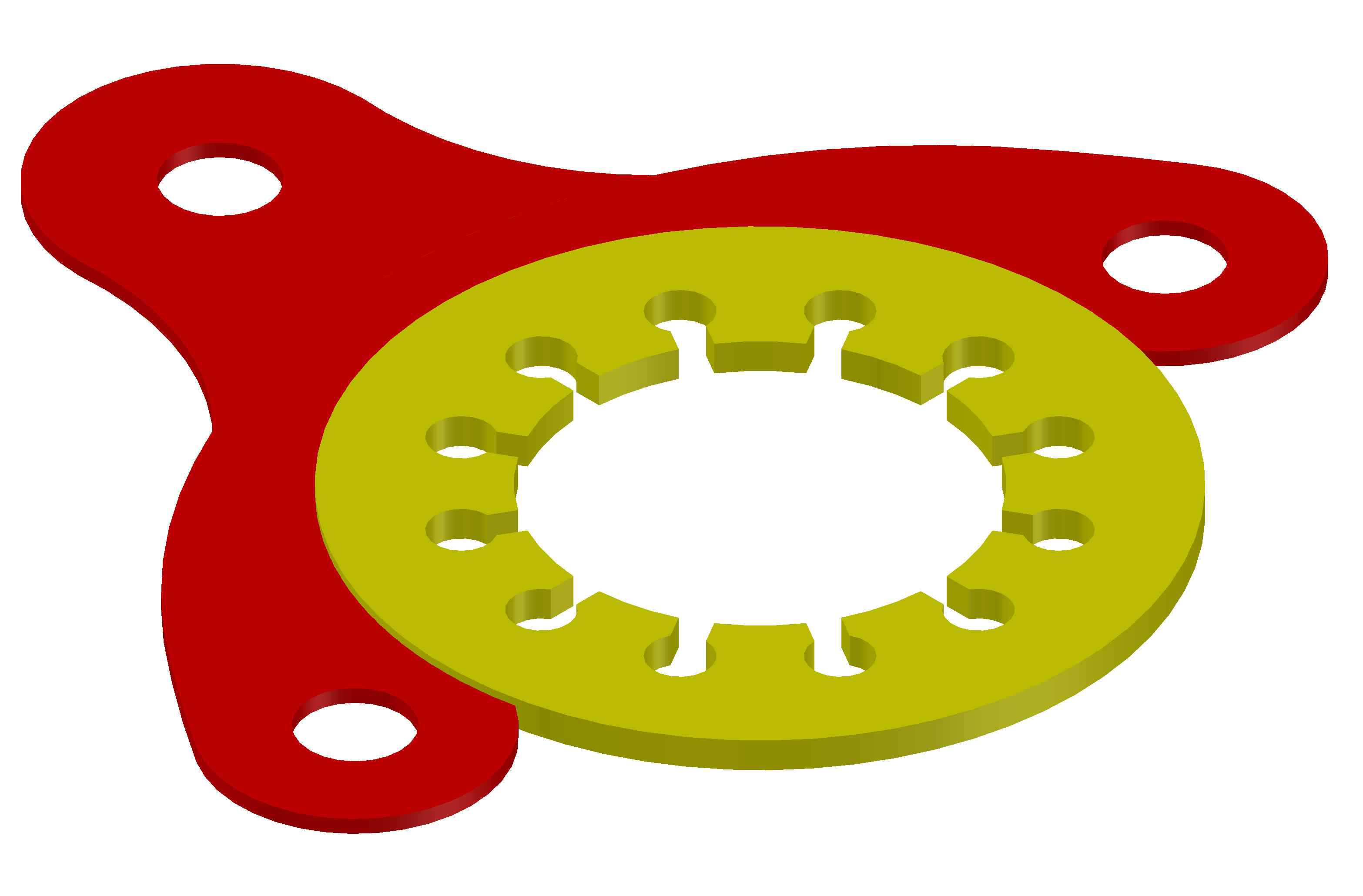

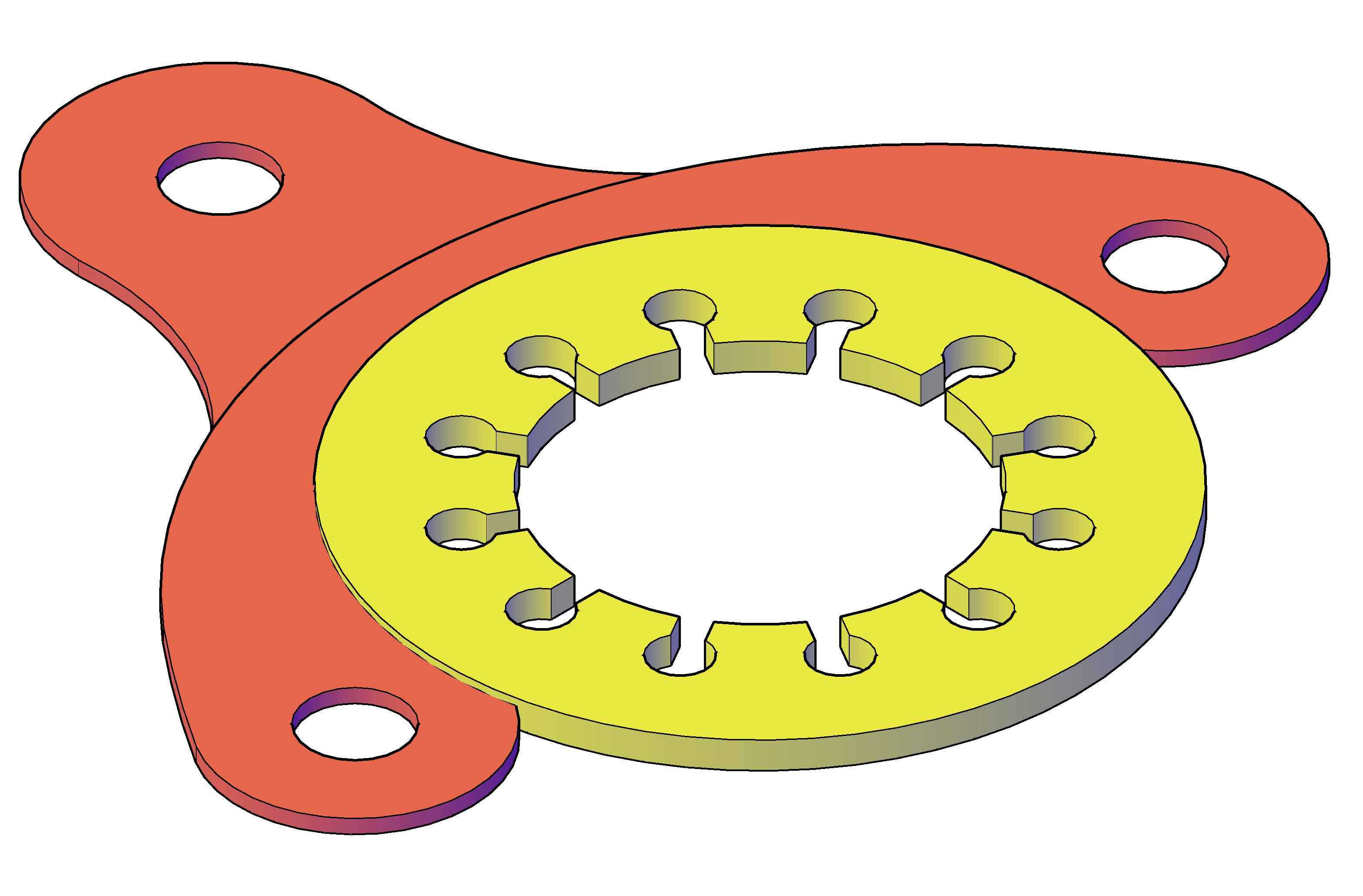

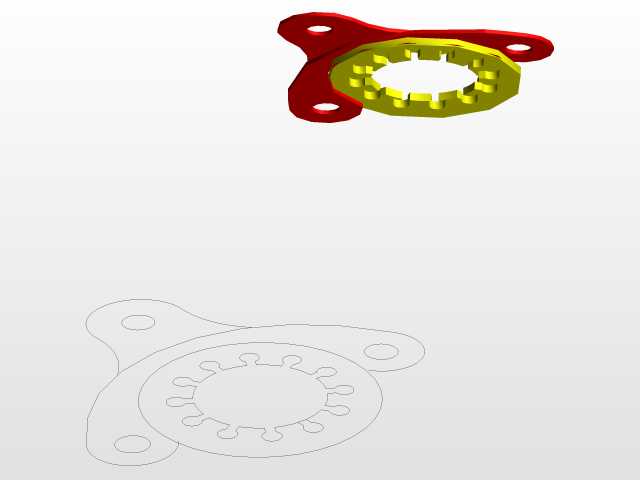

三耳安装内花键限位连接垫片

　　这类带三耳安装位的内花键垫片，常出现在中小型动力传动的扭矩传递节点中，比如园林机械的动力输出端、小型农用机具的传动连接位、轻工设备的间歇传动机构里，主要承担轴向限位、周向扭矩传递以及安装定位的多重作用，区别于普通平垫片仅做承压垫隔的功能，它的内圈花键结构可以直接和配套的花键轴配合，避免轴与连接件之间出现周向打滑，同时三个均匀分布的安装耳可以通过螺栓穿过耳上的通孔，将垫片整体固定在相邻的机座或者传动端盖上，限制花键配合副的轴向窜动，保证传动过程中花键的啮合长度始终处于设计区间内，不会因为设备运行中的振动、冲击载荷出现轴件窜出、啮合脱开的故障。

　　从结构设计逻辑来看，三个安装耳采用120度均布的排布方式，相比两耳结构拥有更好的受力均匀性，相比四耳结构又能减少安装空间的占用，耳片的外缘做了圆弧过渡处理，不存在尖锐的应力集中棱角，在承受螺栓预紧力以及传动过程中的反向冲击载荷时，不会在耳片与主体环的连接位置出现应力断裂的问题。内圈的花键采用矩形齿廓设计，齿槽的宽度和齿厚的配合间隙控制在合理范围，既可以保证装配时能顺利套入花键轴，又能避免间隙过大导致传动过程中出现齿面撞击、噪音过大的问题，每个花键齿的根部都做了小圆角过渡，减少齿根位置的应力集中，在频繁正反转的传动场景下，能有效降低齿根断裂的失效概率。

　　设计这类零件时，首先要匹配对应花键轴的参数，包括花键的齿数、模数、齿顶圆和齿根圆直径，保证内花键和轴的配合精度符合传动要求，其次要确认安装位置的边界尺寸：三个安装耳的中心距要和配套端盖上的螺栓孔位完全对齐，耳片的外伸长度不能超出安装位的腔体空间，避免和周边的旋转零件、壳体结构发生运动干涉；垫片的主体厚度要根据传递的扭矩大小核算，厚度过小会导致承压能力不足，在螺栓预紧力下出现变形，厚度过大则会占用过多轴向空间，导致其他传动件的装配位置出现偏移。耳片上的安装通孔直径要比配套螺栓的公称直径大0.5到1毫米，既可以补偿安装时的孔位加工误差，又不会因为间隙过大导致安装后垫片出现偏移，影响花键的同轴度。

　　实际应用中，这类垫片的两个端面都有较高的平面度要求，和端盖贴合的一面需要保证和安装面完全接触，避免螺栓拧紧后垫片出现翘曲，导致花键和轴的同轴度超差，加剧花键齿面的偏磨；和传动件贴合的一面则需要保证足够的表面硬度，避免长期承受轴向挤压力出现端面压痕，导致限位间隙变大。在装配流程里，需要先将垫片套入花键轴，确认花键啮合顺畅无卡滞之后，再对齐三个安装耳的螺栓孔，穿入固定螺栓按照对角顺序分次拧紧，避免单颗螺栓一次拧紧导致垫片偏斜，影响后续传动的稳定性。日常设备维护中，检查这类零件时需要重点关注三个位置：一是内花键的齿面磨损情况，如果齿侧间隙超过设计允许值，就需要及时更换，避免传动失效；二是安装耳的螺栓孔位置是否出现开裂、变形，尤其是在有冲击载荷的应用场景下，耳片根部是应力集中的高发位置；三是垫片的端面平面度，如果出现明显翘曲，会导致轴向限位失效，引发传动系统的窜动故障。
