仿生骨结构轻量化承载支架设计

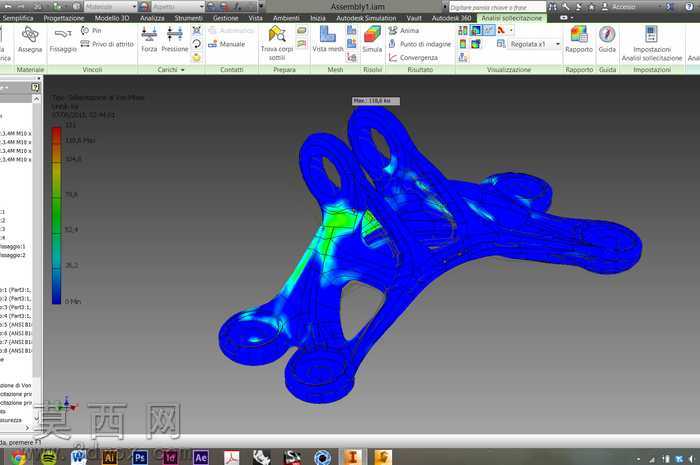

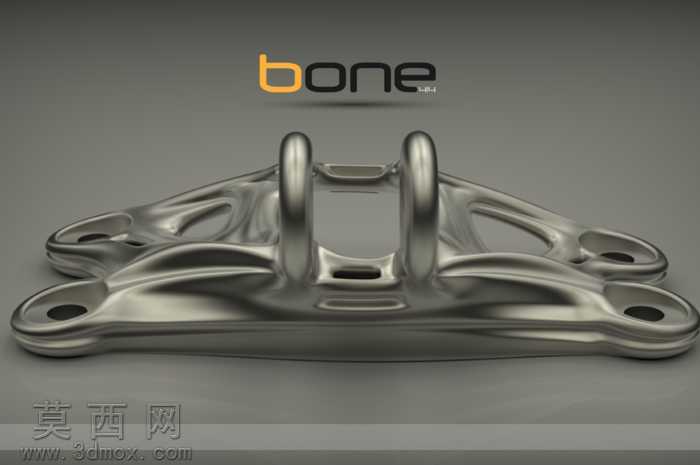

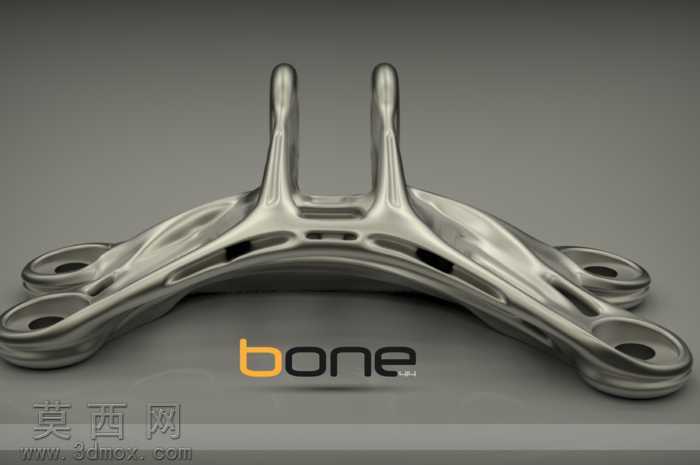

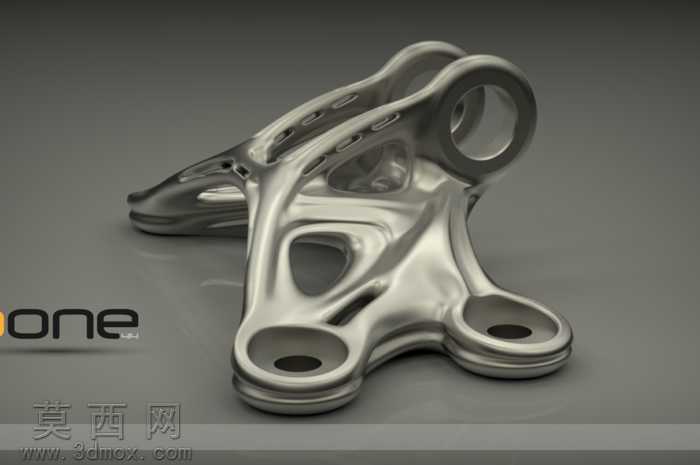

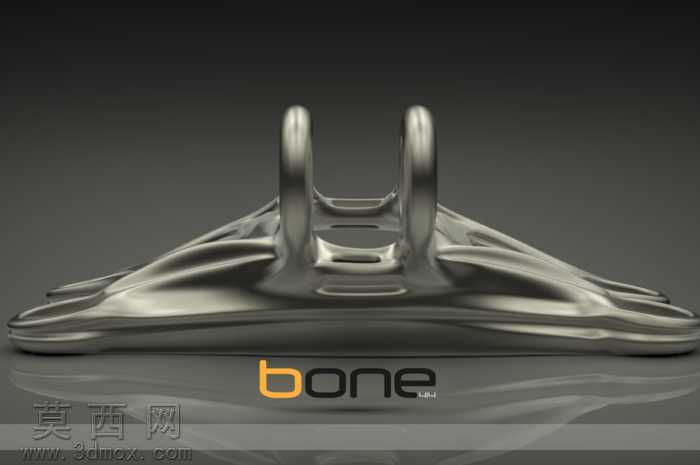

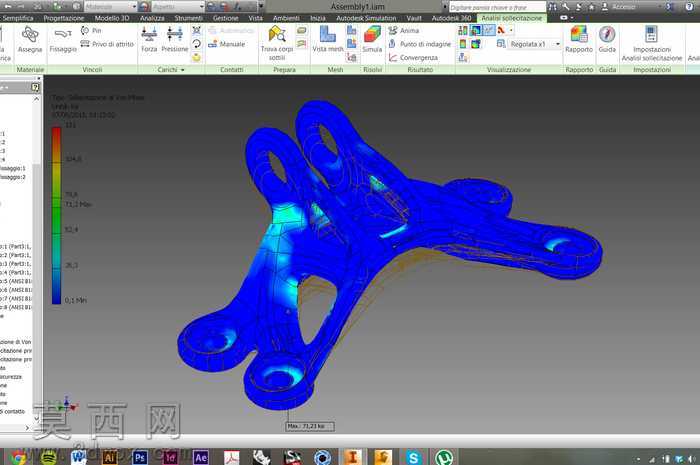

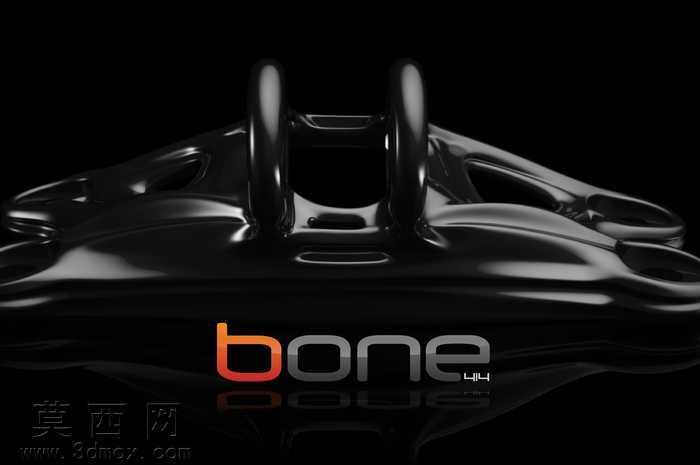

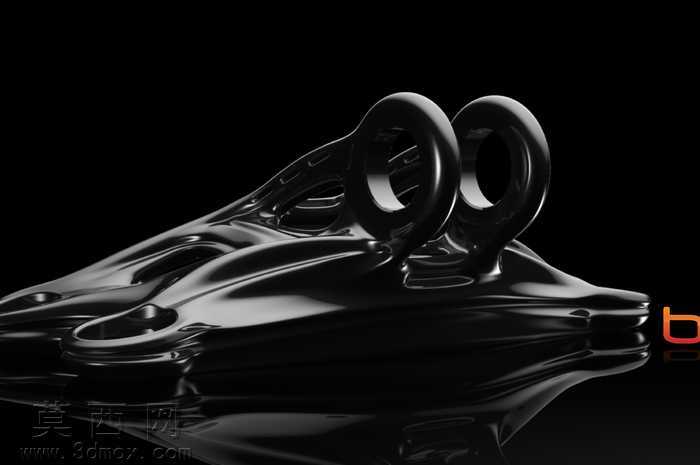

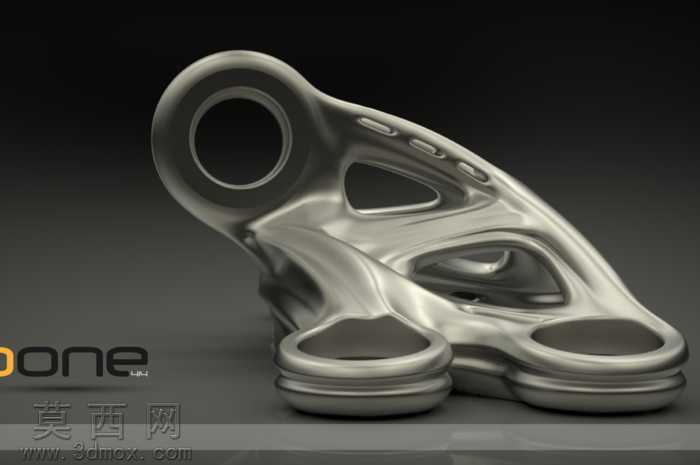

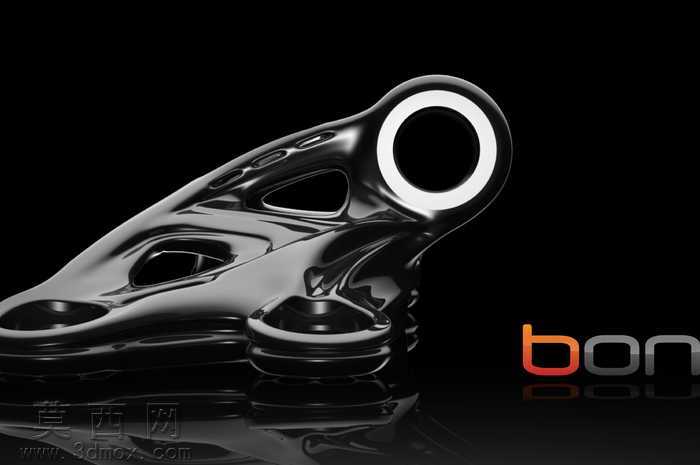

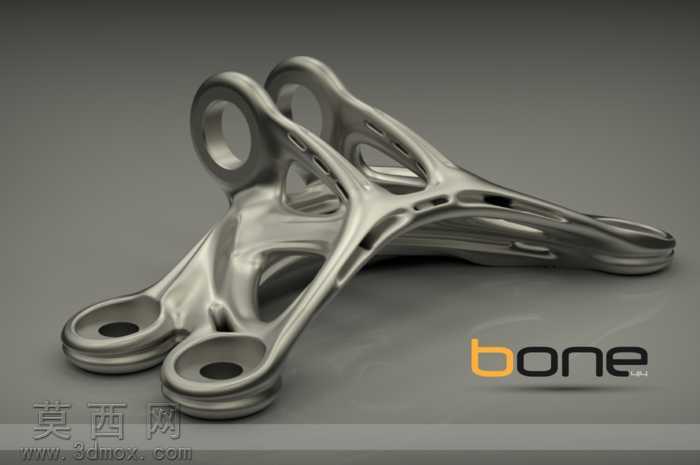

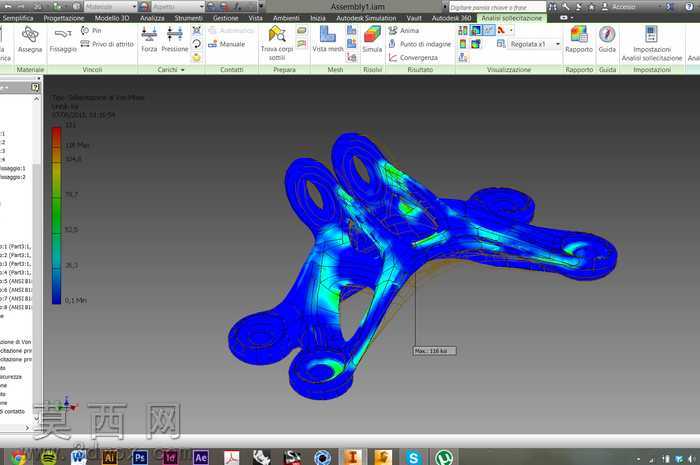

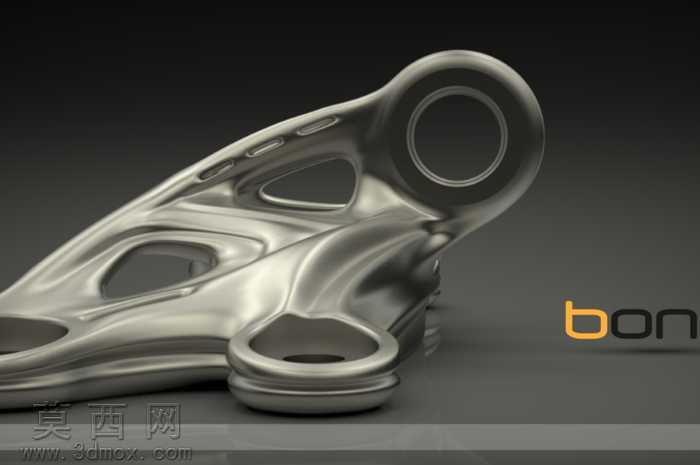

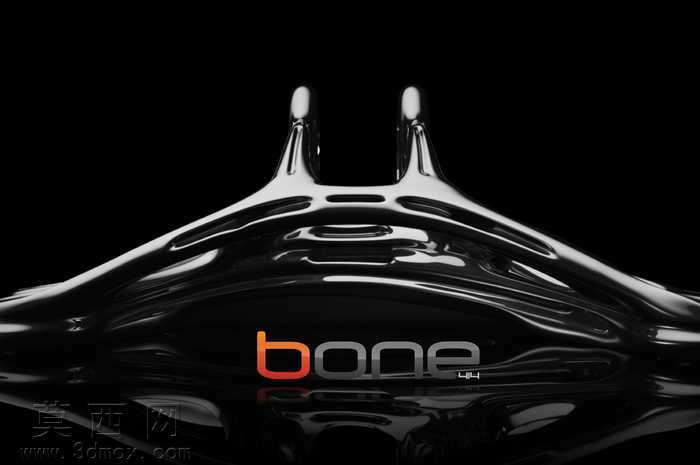

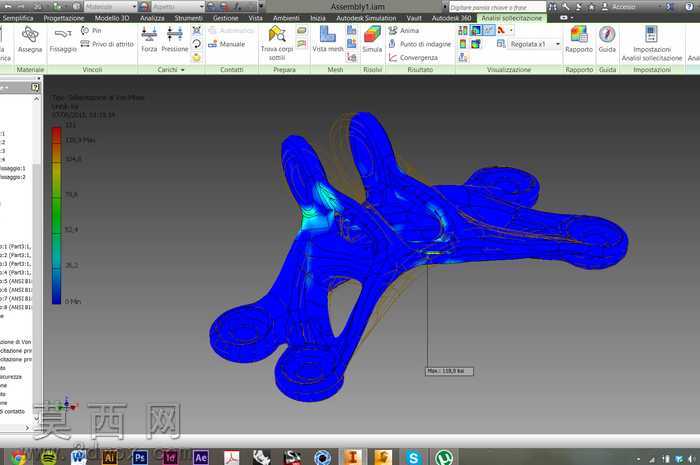

该作品是一款以仿生骨结构为核心设计灵感的轻量化承载支架，整体建模过程围绕极致减重与结构强度的平衡展开，最终成品质量仅414g，相较同承载能力的常规支架实现了80%的重量削减，是结构优化设计方向的典型实践案例。建模阶段设计团队首先从自然骨组织的多孔受力结构中提取形态逻辑，针对支架的安装基准面、受力承载区做了分区结构规划：在与外部构件连接的安装区域保留完整实体结构，保障装配接触面的平整度与连接刚性，避免安装阶段出现应力集中导致的结构开裂；在非安装的主体承载区域，通过参数化建模手段布设大量梯度分布的仿生孔洞，孔洞的孔径、排布密度完全跟随有限元受力分析的应力云图调整，高应力区缩小孔径、提升结构密度，低应力区扩大孔径、最大化去除冗余材料，在保障整体结构刚性的前提下尽可能削减无效重量。设计过程中团队针对支架的受力工况做了多轮有限元仿真测试，先后调整了数十版结构参数，逐一验证不同载荷条件下的结构应力表现，最终版本在多组测试工况下的最大应力值均控制在材料许用应力范围内，完全满足预设的承载使用要求。渲染阶段采用了高光亮面黑色金属材质，通过光影反射强化结构曲面的流畅感与力量感，将仿生骨结构的有机形态与工业构件的精密质感做了充分融合，既直观展现了结构的镂空设计细节，也凸显了作品的工业设计美感。整个设计过程始终围绕“自然形态解决工程问题”的核心思路，摒弃了传统承载支架厚重冗余的结构设计逻辑，将生物经过亿万年进化形成的高效受力结构转化为可落地的工业构件方案，为同类型轻量化承载零件的设计提供了极具参考价值的实践方向，也展现了仿生设计在工业结构优化领域的广阔应用空间。
