仿生骨骼形态轻量化机械连接构件

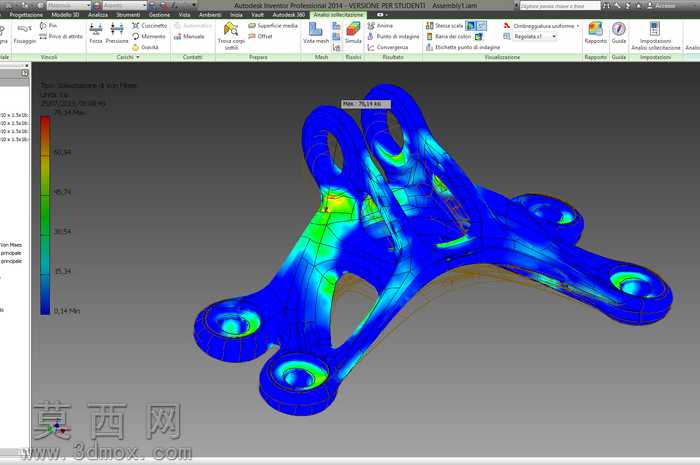

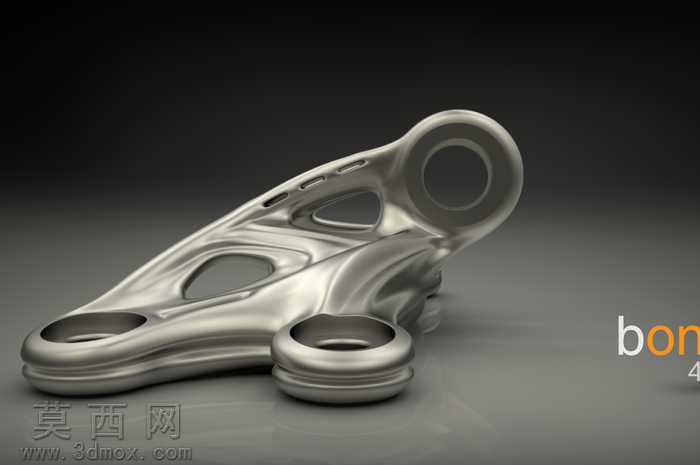

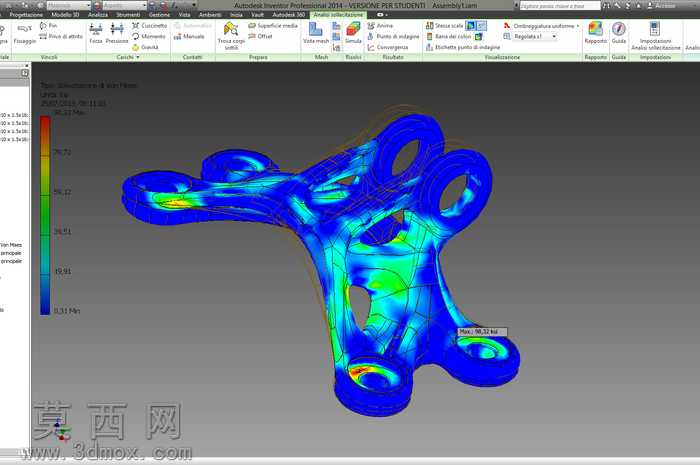

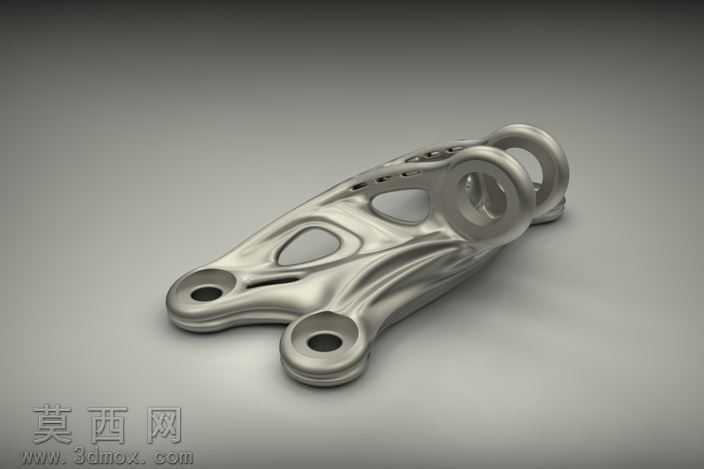

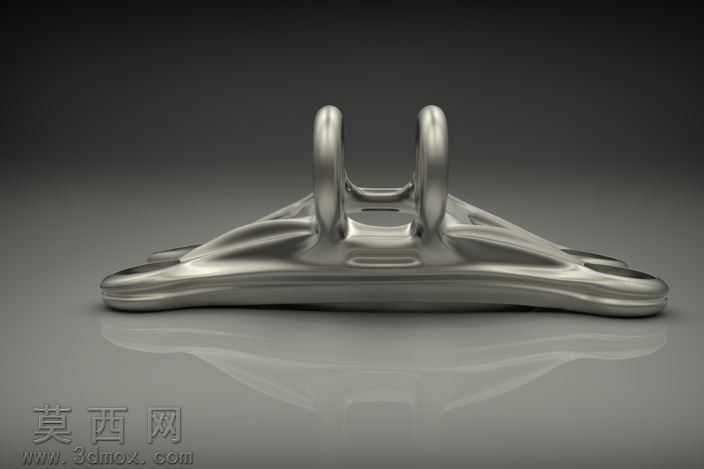

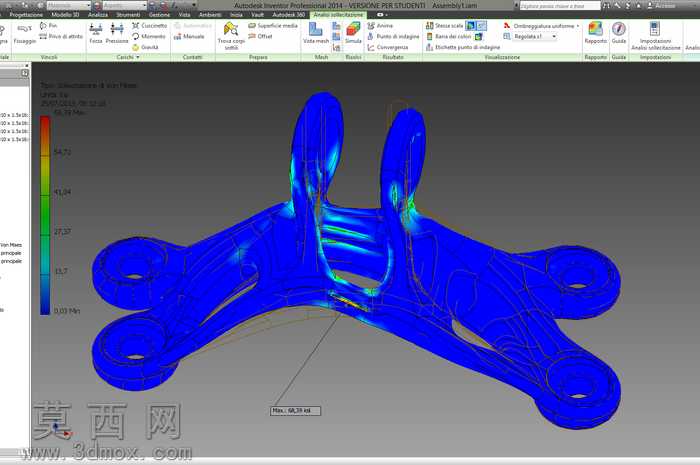

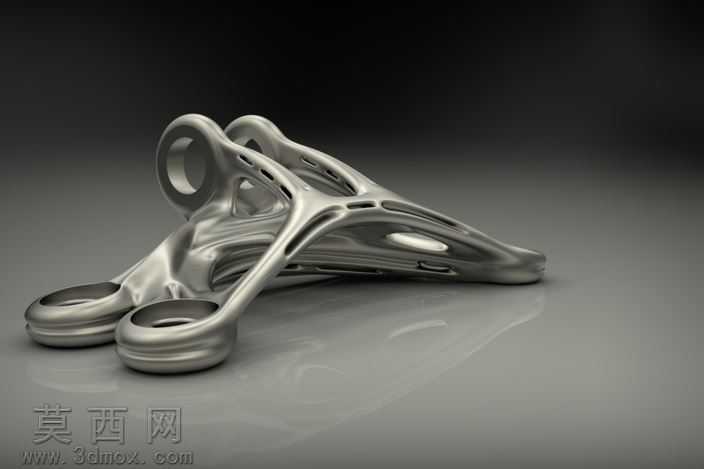

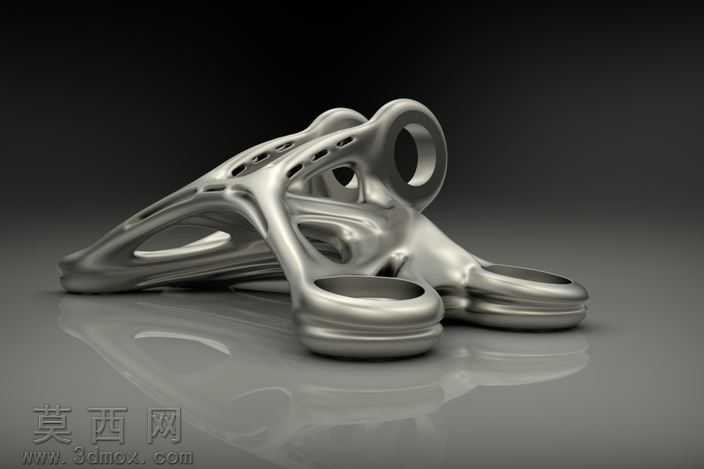

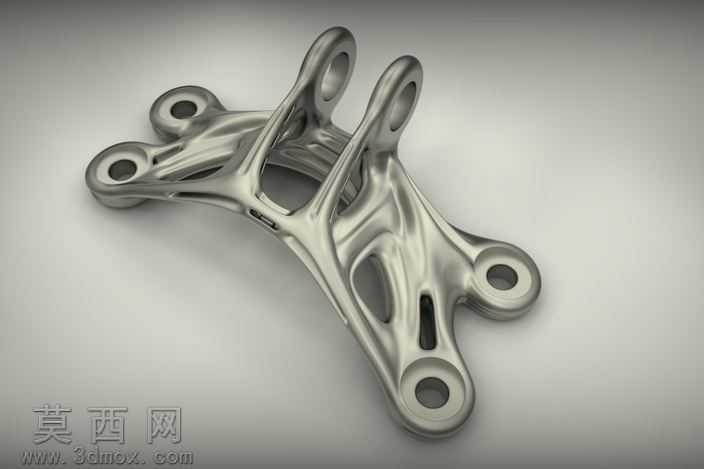

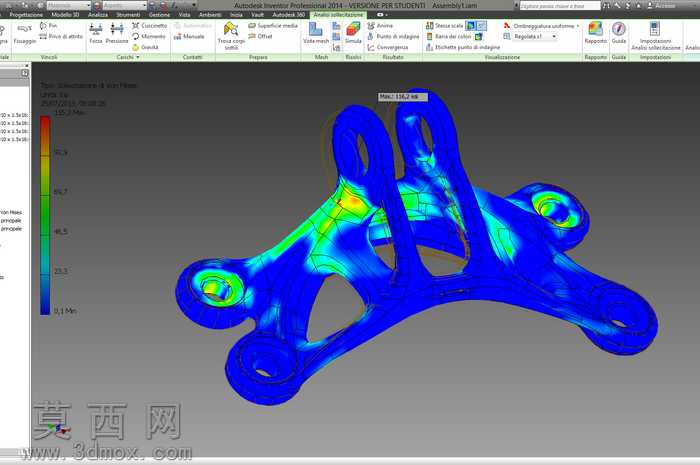

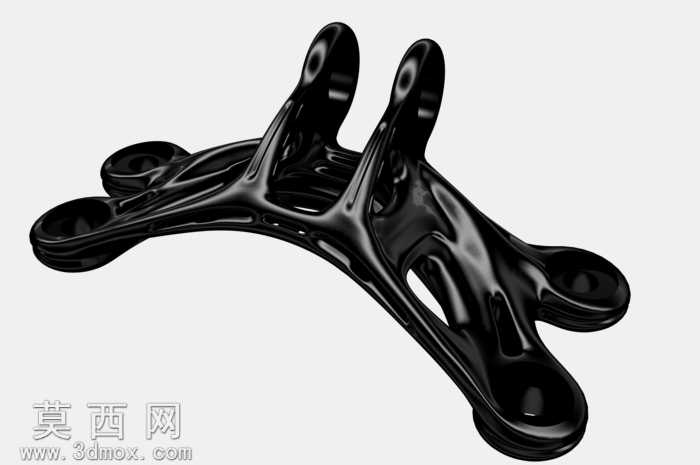

该作品采用仿生骨骼的有机形态设计思路完成三维建模，整体以自然骨骼的生长逻辑为结构参考，打破传统机械构件的规整几何造型，在三维建模过程中通过拓扑优化逻辑梳理受力路径，将材料精准排布在载荷传递的关键路径上，实现了结构重量的大幅降低，最终成品重量控制在420克，相比同载荷需求的传统构件减重幅度接近80%。建模阶段重点处理了构件的镂空区域与实体壁厚的过渡关系，所有孔洞边缘均做了顺滑的圆角过渡处理，避免应力集中问题，同时在关键的连接孔位保留了充足的实体厚度，保障连接部位的结构强度。渲染阶段采用金属材质表现，模拟哑光金属的细腻质感，通过光影层次凸显构件表面的流畅曲面与镂空结构的空间层次，还原金属构件的真实工业质感。结构设计上，构件设置了三处不同规格的连接孔位，分别对应不同的装配连接需求，主体部分的镂空孔洞完全遵循受力走向排布，既去除了非承载区域的冗余材料，又通过连续的曲面筋条构建了完整的传力路径，经过有限元分析测试，该构件在设定载荷下的应力分布均匀，无明显应力集中区域，能够满足预设的使用强度要求。设计过程中反复调整曲面的流畅度，确保所有过渡区域无生硬棱角，既符合仿生设计的有机形态特征，也兼顾了实际加工的工艺可行性，整体造型兼具工业实用性与设计美感，是仿生结构设计在机械零部件领域的具象实践，通过有机形态的结构设计实现了轻量化与高强度的平衡，为同类机械连接构件的轻量化设计提供了可参考的设计思路。
