浮雕纪念挂饰金属牌立体结构设计

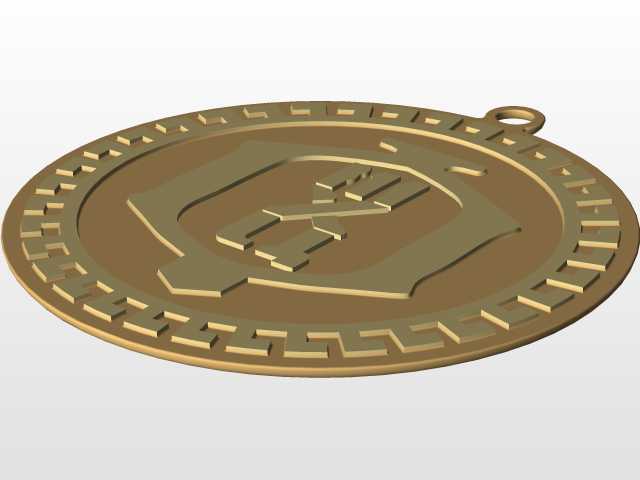

　　这类带挂孔的金属浮雕牌，日常应用场景覆盖赛事纪念、企业周年庆、文创周边、活动纪念礼赠多个领域，实际使用中既可以搭配挂绳作为随身佩戴的纪念饰件，也可以加装底座作为桌面陈设摆件，部分定制场景下还会作为品牌周边嵌入礼盒包装做标识装饰件。从结构设计层面看，整体采用圆形薄饼式基体，边缘做等宽回纹浮雕边框，既强化了牌面的装饰层次感，也能在日常佩戴、存放过程中避免边缘磕碰造成的主体图案磨损，边框凸起高度控制在0.8-1.2mm区间，既保证触摸时的浮雕肌理感，也不会因为凸起过高导致边角容易弯折变形。牌体顶部一体化设计的挂孔采用圆角过渡的环形结构，挂孔内径匹配常规挂绳、钥匙圈的穿入尺寸，挂孔与牌体主体的连接位置做了加厚圆弧过渡，

　　避免长期悬挂受力后出现连接位置断裂的问题，这个位置的结构强度是设计时的核心考量点，毕竟日常使用中挂孔位置会持续承受牌体自身重量带来的拉力，若过渡位置做直角处理，很容易在反复晃动、拉扯后出现应力集中开裂。牌面中心的浮雕图案采用分层凸起设计，最外层图案轮廓凸起高度略低于边框，内层细节纹理的凸起高度再依次递减0.2-0.3mm，形成清晰的视觉层次，建模时所有浮雕的棱边都做了R0.1左右的微小圆角处理，一方面是适配后续金属压铸、冲压或者蚀刻加工的工艺要求，避免尖锐边角在加工时出现填充不满、脱模卡滞的问题，另一方面也能避免日常触摸时尖锐边角划手，提升使用触感。基体厚度根据实际使用场景可做调整，作为随身挂饰使用时整体厚度控制在2-3mm，

　　保证轻便佩戴无坠重感，作为桌面陈设摆件时厚度可增加到5-8mm，提升放置时的沉稳质感。设计过程中需要重点考虑浮雕图案的拔模角度，所有垂直于牌面的浮雕侧壁都要预留1.5-2度的拔模斜度，不管是采用五金冲压、锌合金压铸还是铜材蚀刻工艺，这个斜度都能保证加工时顺利脱模，不会出现图案拉伤、缺角的问题。牌面的平整度控制也是设计要点，基体背面采用平面设计，若需要做激光刻字、背面图案加印，预留的平面区域可以直接满足二次加工需求，不需要额外做结构调整。从安装边界来看，挂孔的位置距离牌体最顶端的距离控制在3-5mm，保证穿入挂绳后牌体自然下垂时不会出现歪斜，挂孔的中心与牌体圆心处于同一条竖直线上，确保悬挂时的重心平衡，不会出现单侧倾斜的问题。

　　边缘回纹的每个齿形结构都做等距阵列，阵列间距误差控制在0.1mm以内，保证视觉上的规整对称，这类对称结构的建模过程中，通常先绘制四分之一区域的纹理，再通过环形阵列完成整圈边框的制作，既能提升建模效率，也能保证所有纹理的尺寸一致性，避免逐个绘制出现的尺寸偏差。中心图案的浮雕深度需要根据图案的线条粗细做适配，线条较粗的位置凸起高度稍高，线条细密的位置适当降低凸起高度，避免加工时细密线条出现连料、模糊的问题，保证最终成品的图案辨识度。
