工业黄色三层网格踏步梯台结构设计

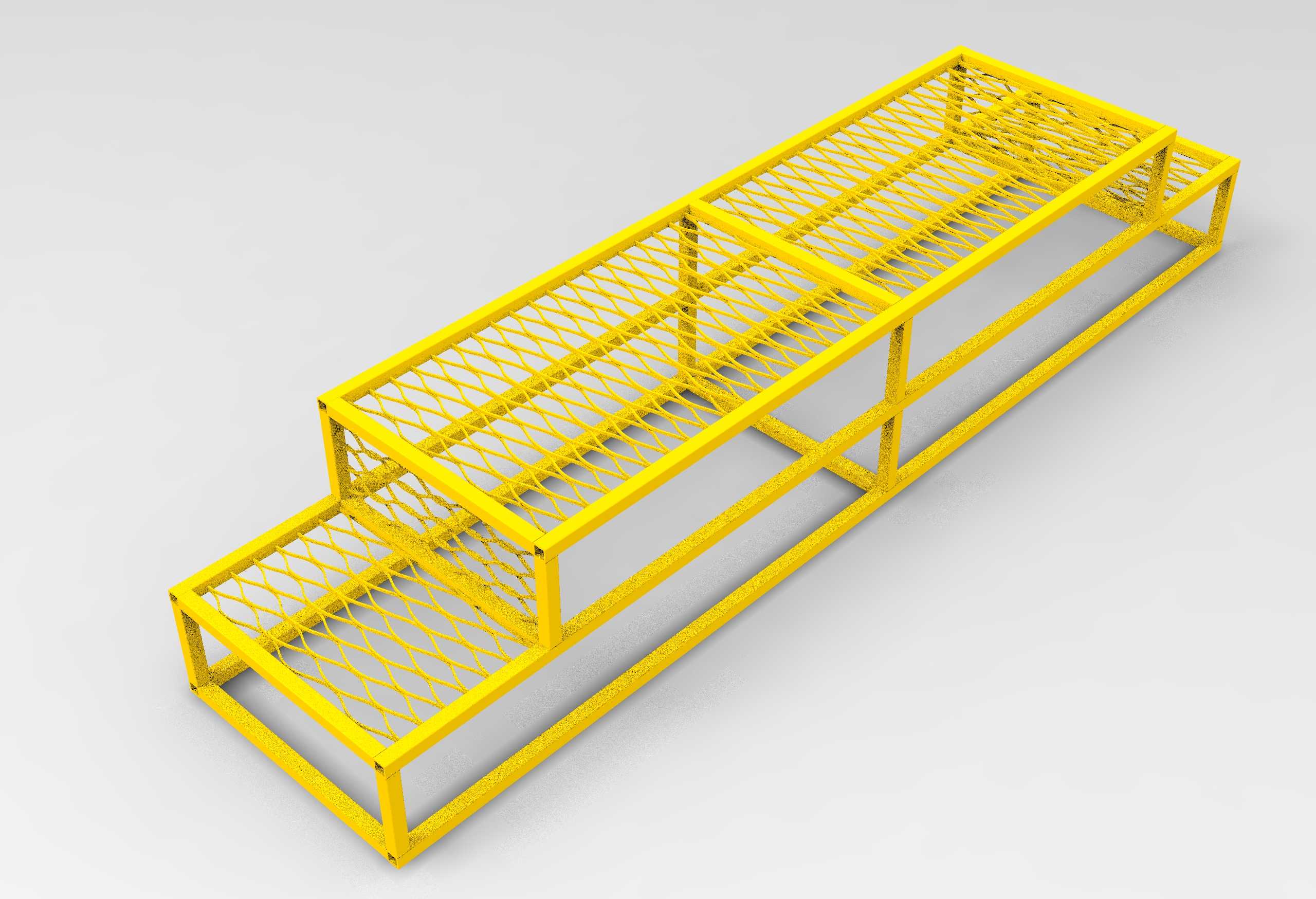

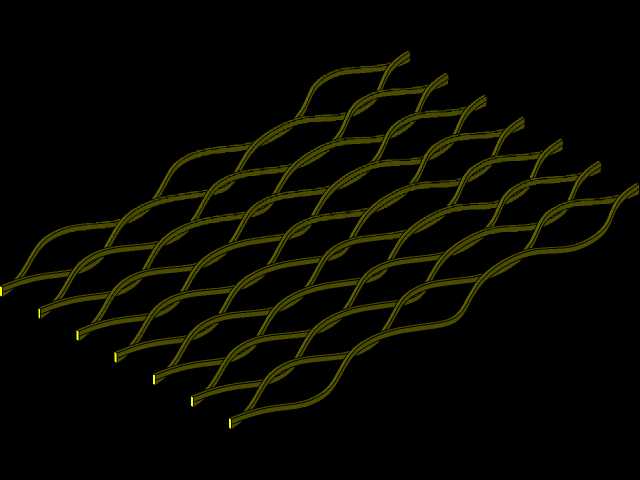

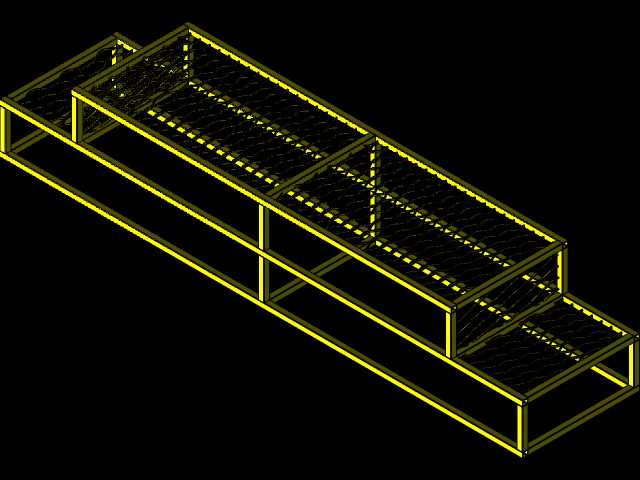

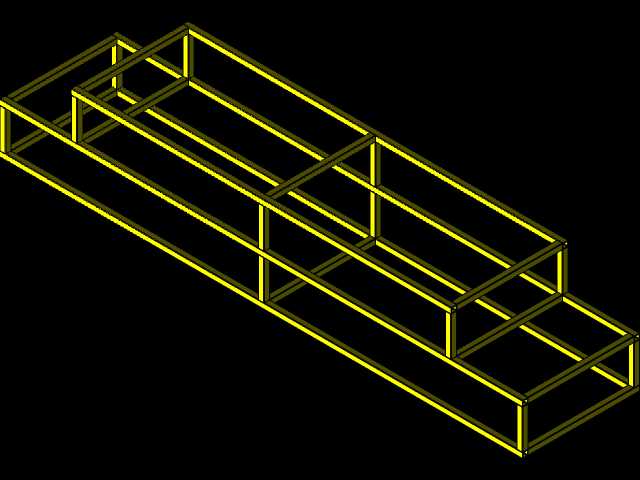

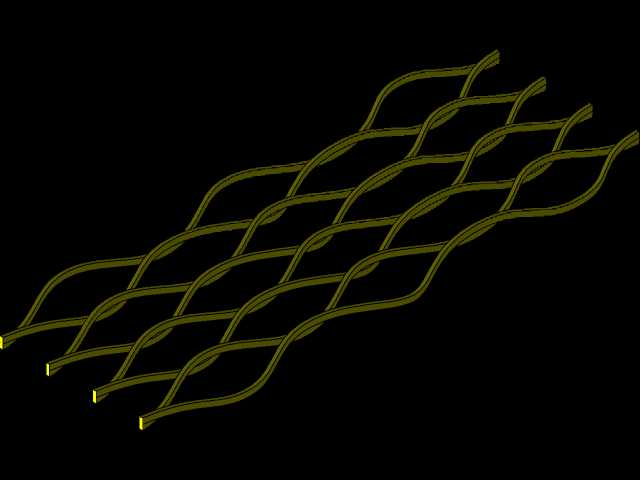

　　这款梯台结构主要面向工业生产场景中的登高作业需求，常见于生产车间设备旁的操作位登高、仓储区域低层货架取放货、生产线边工位的高度差跨越等场景，区别于普通民用梯，其整体采用固定式框架结构，无需频繁移动收纳，可长期固定在作业点位作为常规登高通道使用。从结构设计逻辑来看，整体采用矩形钢管作为主框架承载构件，主框架沿长度方向设置通长纵梁，每一级踏步位置设置横向横梁作为踏板支撑，框架的竖向支撑构件沿梯台长度方向等距分布，同时在梯台的后侧及两侧设置连续的护栏框架，护栏与主框架采用满焊连接，保证整体结构的侧向稳定性，避免人员踩踏时出现框架侧向形变。踏板部分采用菱形钢板网材质，相比花纹钢板踏板，钢板网的镂空结构可以及时排走踏板表面积存的油污、水渍、

　　生产碎屑，避免作业人员脚底打滑，同时钢板网的自重更轻，能降低整体结构的载荷负担，网面的凸起棱边也能进一步提升鞋底与踏板的摩擦力，即使在鞋底沾有少量油污的工况下也能保证足够的防滑性能。从尺寸边界来看，这款梯台设置三级踏步，每级踏步的高度控制在200-250mm区间，符合人体工程学的登高步幅要求，踏步深度不小于250mm，保证全脚掌可以平稳落在踏板上，整体梯台的总高度适配0.6-0.8m的登高需求，梯台的整体宽度可根据实际作业点位的通行需求调整，常规版本宽度设置在0.8-1m区间，可满足单人携带轻便工具通行的需求，底部框架的外轮廓尺寸比踏板区域宽出50mm左右，作为安装固定的边界，安装时可通过膨胀螺栓将底部框架与混凝土地面固定，

　　也可在底部加装可调脚杯适配地面不平整的安装场景。在结构强度设计上，主框架的钢管壁厚根据额定载荷选型，常规工况下按照单人作业加随身工具总载荷150kg的标准设计，主框架纵梁的挠度控制在1/500以内，避免人员踩踏时出现明显的晃动感，护栏的高度设置为1.05m，符合工业作业平台的防护高度要求，护栏中间可根据需求加装横杆，防止人员从侧面跌落。设计过程中需要重点考量焊接工艺的可行性，所有钢管的连接节点都要预留足够的焊接操作空间，避免出现无法施焊的死角，钢管的端部需要做封堵处理，避免生产过程中碎屑、积液进入管内造成锈蚀，延长整体结构的使用寿命。表面处理采用整体喷涂黄色警示漆，这是工业安全色的标准应用，能够在车间环境中起到明显的警示作用，

　　提醒周边作业人员注意梯台位置，避免碰撞。相比移动式登高梯，这款固定式梯台没有脚轮结构，整体稳定性更强，适合长期固定在高频登高作业的点位，不需要每次使用前移动定位，也不存在脚轮锁止失效导致的梯台滑移风险，在流水线设备旁的固定操作位、仓储区的固定拣货位等场景下，使用体验和安全系数都优于移动梯具。踏板的网格结构也便于日常清洁，车间清扫时可以直接用压缩空气吹扫，碎屑和积液会直接从网孔落下，不会在踏板面积存，减少日常维护的工作量。框架的横向和纵向杆件都采用对称布置，整体受力均匀，即使在偏载工况下，比如人员站在踏板的一侧边缘，框架的应力分布也能保持在材料许用应力范围内，不会出现局部应力集中导致的构件变形。
