AC米兰主题椭圆形壁挂装饰时钟设计

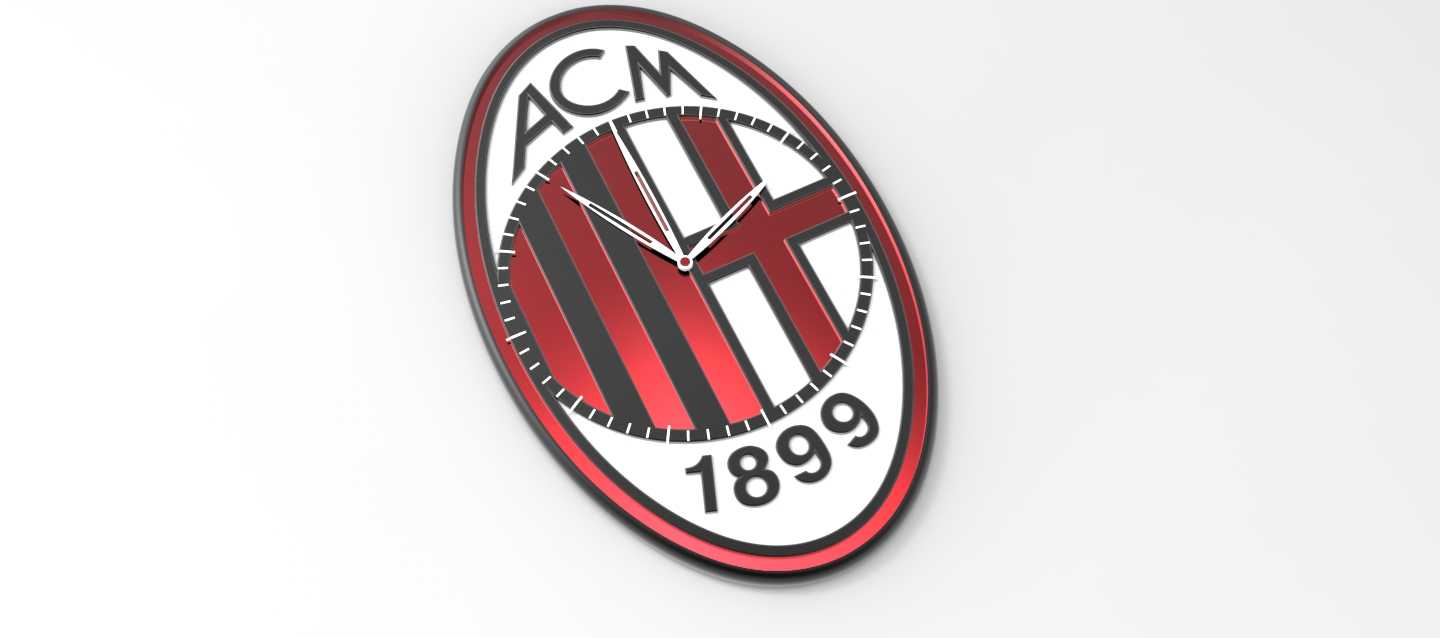

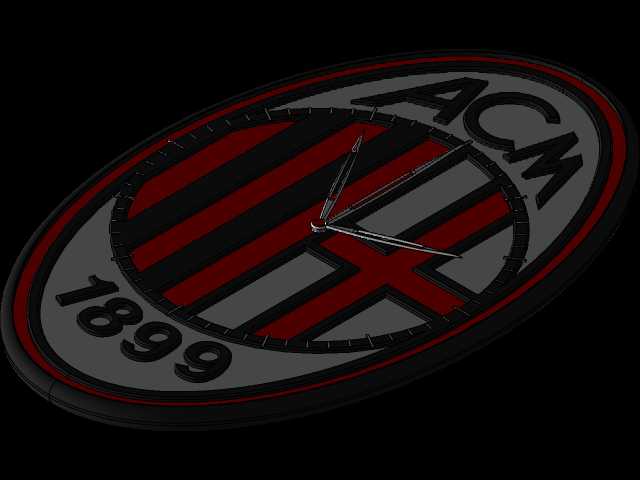

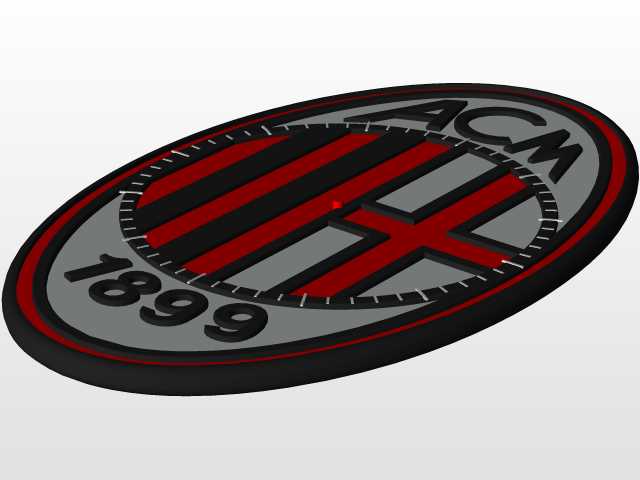

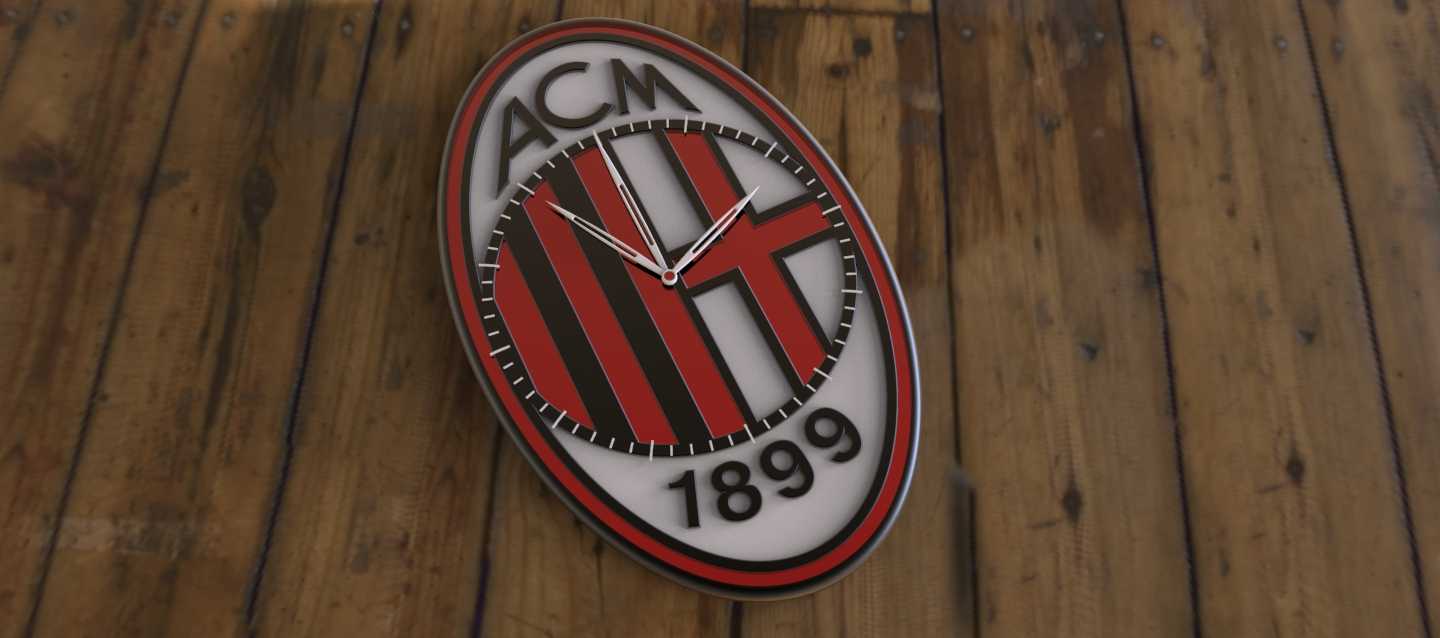

　　这款足球主题壁挂时钟的设计，最初是面向球迷周边定制场景开发的，实际落地中可覆盖家居墙面装饰、球迷主题场馆软装、运动主题商铺陈列等多个使用场景，区别于常规圆形方形的通用时钟，其外形完全贴合足球俱乐部标识的椭圆轮廓，在满足计时核心功能的同时，具备极强的主题辨识度。从结构设计逻辑来看，整体采用分层叠装的结构方案，最外层是椭圆轮廓的包边结构，采用圆弧过渡处理，避免直角锐边带来的安装磕碰风险，中间层为标识主体的分色结构，将红黑竖纹、字母标识、数字标识做独立的嵌装槽位，既保证不同色块之间的分界清晰无溢边，也能在批量生产时降低分色喷涂的工艺难度，最内层为时钟机芯的安装腔，预留标准石英机芯的安装位，适配市面通用的轴长8-12mm的挂钟机芯，

　　无需单独开模定制机芯部件，大幅降低后续生产的配件采购成本。安装边界的设计上，整体厚度控制在18mm以内，贴墙安装后突出墙面的距离不会超过20mm，不会对周边通行空间造成挤占，背部预留两个标准挂装孔，孔位间距按照常规墙面挂装的受力标准设置，适配6mm直径的膨胀螺丝或无痕挂钩，安装时无需额外打孔定制支架，普通用户即可自行完成装挂。功能层面除了基础的走时功能外，表盘的刻度标识完全融入标识的环形边框内，取消了常规时钟的独立刻度凸起，将分钟刻度做细环形线内嵌在标识内圈，时针分针秒针采用对比强烈的白色设计，在红黑底色的表盘上具备足够的辨识度，远距离也能快速读取时间，不会因为主题图案的设计影响时钟的核心使用功能。设计过程中特意做了重心配平计算，

　　将机芯安装位设置在椭圆整体的几何中心偏上2mm的位置，避免椭圆长轴竖直布置时出现重心偏斜导致的挂装歪斜、长期使用后挂孔变形的问题，所有外露的结构边缘都做了R1.5的圆角处理，无论是金属材质加工还是3D打印制作，都不会出现划手的毛边问题。针对不同的制作场景，模型的分层结构也做了适配，如果是采用3D打印制作，每个分层部件都预留了0.2mm的装配公差，打印完成后无需二次打磨即可直接卡合固定，配合专用胶水就能完成整体组装；如果是采用亚克力切割或者金属蚀刻工艺制作，每个部件的轮廓线都做了闭合处理，可直接导入切割设备进行加工，无需二次修图。在实际场景使用中，这款时钟区别于普通印刷图案的主题挂钟，所有的图案元素都是立体分层结构，

　　光线照射下会形成自然的阴影层次，比平面印刷的装饰效果更有质感，既可以作为普通家用的墙面时钟使用，也可以布置在球迷主题的酒吧、俱乐部活动室、周边商品展示区，作为兼具实用功能和装饰属性的陈设品。结构设计上还预留了更换表盘图案的扩展空间，如果需要更换其他主题的标识，只需要替换中间层的分色嵌件，外层包边、机芯安装腔、背部挂装结构都可以通用，能快速衍生出不同主题的同系列挂钟产品，减少重复设计的工作量。走时精度的保障上，机芯安装位周围设计了三个均匀分布的支撑筋，安装时机芯可以完全贴紧支撑面，不会出现悬空晃动导致的走时不准、指针刮蹭表盘的问题，指针安装位的高度也做了精准计算，秒针转动时与表盘表面保持0.8mm的间隙，即使长期使用出现轻微的轴体松动，也不会出现指针刮擦表盘导致的停走问题。
